1С12

1С12
1С12
Классификация Самоходная станция обнаружения целей
Боевая масса, т 36
История
Производитель Союз Советских Социалистических Республик
Годы производства с 1961
Годы эксплуатации с 1965
Количество выпущенных, шт. более 470
Основные операторы Союз Советских Социалистических РеспубликРоссияУкраина
Размеры
Длина корпуса, мм 9325
Ширина корпуса, мм 3210
Высота, мм 4350 в походном
3250 в транспортном
Подвижность
Тип двигателя дизельный А-426
Мощность двигателя, л. с. 520
Скорость по шоссе, км/ч 35
Запас хода по шоссе, км 200
Дополнительно
Изображения на Викискладе? 1С12

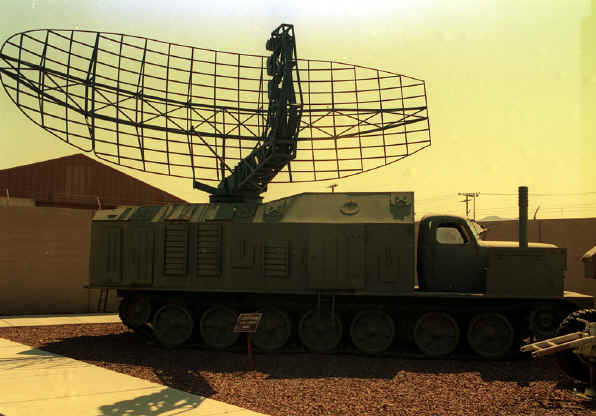

1С12 («Long Track» по классификации НАТО) — советская подвижная станция обнаружения целей ЗРК 2К11 «Круг».

Содержание

Описание конструкции

Места операторов станции

ЗИП первой очереди, дополнительная и основная аппаратура станции 1С12 полностью размещены на шасси. Кабина станции представляет из себя четыре отделённых друг от друга отсека (левый и правый кормовые отсеки, передний с подвалом и задний отсеки). Кабина водителя находится отдельно[1].

В переднем отсеке расположены[1]:

  1. Аппаратура опознавания и активного ответа;
  2. Центральная станция радиолинии;
  3. Часть приёмной аппаратуры и аппаратуры топопривязки и передачи данных;
  4. Индикаторная аппаратура;
  5. Умножители частоты передающей системы.

В заднем отсеке находятся[1]:

  1. Часть фидерной системы;
  2. Аппаратура передающего устройства;
  3. Часть приёмной аппаратуры.

На крыше находится поворотное устройство с приводом вращения, в котором установлена антенная система, а также установлен механизм переключения угломестных зон. Газотурбинные агрегаты питания и система охлаждения передатчика с распределительным блоком питания находятся в задних отсеках[1].

В кабине водители размещены органы управления шасси, пульт управления газотурбинными электростанциями, креномер, пульт рентгенометра, а также прибор ночного видения ПНВ-57[1].

Во время работы станция 1С12 совершает непрерывный круговой обзор пространства. Всё пространство делится на три зоны, зоны просматриваются друг за другом по очереди. За один полный оборот антенны просматривается одна зона. Так же имеются режимы работы, при которых просматривается какая-то одна зона, или только нижние зоны. Для защиты от активных помех станция 1С12 может перестраивать рабочие частоты по заданному алгоритму. От пассивных помех используется двухчастотный когерентно-импульсный метод. При работе со станцией наведения 1С32 время развёртывания и свёртывания станции составляет 5 минут[2].

Средства связи и наблюдения

Чтобы обеспечить передвижение в ночных условиях на 1С12 установлен прибор ночного видения ПНБ-57[3].

Для работы со станцией наведения ракет 1С32 в машине установлена радиостанция 1С62. Центральная линия служит для передачи команд управления и координат целей, а также для приёма ответных команд обратного контроля[3].

Для распознавания целей «свой-чужой», на 1С12 установлено устройство-запросчик 1РЛ225 «Тантал-К1»[4].

Для обеспечения связи с другими объектами и системами, а также для внутренней связи в станции обнаружения целей 1С12 имеется следующая аппаратура[5]:

  1. Блок согласующихся устройств С1;
  2. Две радиостанции Р-123;
  3. Телефонный коммутатор П-193М;
  4. Самолётное переговорное устройство СПУ-7;
  5. Дополнительно на устройстве могут размещаться два выносных пульта управления Р-824.

Ходовая часть

В качестве базы используется «Объект 426», созданный на базе тяжёлого артиллерийского тягача АТ-Т. «Объект 426» разработан на Харьковском заводе им. Малышева. Шасси станции 1С12 обладает меньшей манёвренностью и запасом хода, чем шасси пусковой установки 2П24 и станции наведения ракет 1С32, это обусловлено большой массой станции[6].

«Объект 426» имеет противоатомную защиту, систему отопления, а также освещения для работы в различных условиях[7].

Модификации

  • 1С12 — базовый вариант, предназначен для использования в составе ЗРК 2К11 «Круг»
  • П40 «Броня» — модифицированный вариант, отличается незначительным изменением приборного состава для использования с подвижным радиовысотомером 1РЛ19Б (ПРВ-9Б «Наклон-2Б»)

Операторы

См. также

Примечания

  1. 1 2 3 4 5 Станция обнаружения и целеуказания и дальномер станции П40. Техническое описание. Книга 1, часть 1, стр.8
  2. Станция обнаружения и целеуказания и дальномер станции П40. Техническое описание. Книга 1, часть 1, стр.6
  3. 1 2 Станция обнаружения и целеуказания и дальномер станции П40. Техническое описание. Книга 1, часть 1, стр.25
  4. Станция обнаружения и целеуказания и дальномер станции П40. Техническое описание. Книга 1, часть 1, стр.28
  5. Станция обнаружения и целеуказания и дальномер станции П40. Техническое описание. Книга 1, часть 1, стр.30
  6. Вестник ПВО: САМОХОДНЫЙ ЗЕНИТНЫЙ РАКЕТНЫЙ КОМПЛЕКС 2К11 «КРУГ» (SA-4 GANEF)
  7. Станция обнаружения и целеуказания и дальномер станции П40. Техническое описание. Книга 1, часть 1, стр.34
  8. The Military Balance 2010. — P. 176.
  9. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 Stockholm Internation Peace Research Institute — Arms Transfers Database
  10. The Military Balance 2010. — P. 174.
  11. The Military Balance 2010. — P. 365.
  12. The Military Balance 2010. — P. 366.
  13. The Military Balance 2010. — P. 154.
  14. The Military Balance 2010. — P. 223.
  15. The Military Balance 2010. — P. 196.

Литература

  • Книга 1. Часть 1 // Станция обнаружения и целеуказания 1С12 и дальномер станции П40. Техническое описание. — Москва: Военное издательство Министерства Обороны СССР, 1979. — 162 с.
