Куб (зенитный ракетный комплекс)

У этого термина существуют и другие значения, см. Куб (значения).

Куб
индекс ГРАУ 2К12 обозначение МО США и НАТО SA-6 Gainful

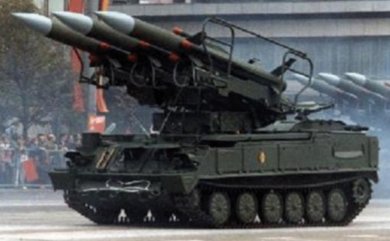

Пусковая установка 2П25 с тремя ракетами 3М9 поднятыми в боевое положение на параде. ГДР.
Тип	Зенитно-ракетный комплекс ПВО СВ
Статус	на хранении
Разработчик
Годы разработки	с 1958 по 1965
Начало испытаний	1965
Принятие на вооружение	1967 (2К12) 1973 (2К12М1) 1976 (2К12М3) 1978 (2К12М4) 1979 (2К12М3С)
Производитель
Годы производства	с 1967 по 1983
Единиц произведено	более 600
Годы эксплуатации	с 1967
Основные эксплуатанты
Другие эксплуатанты
Модификации	2К12 «Куб» 2К12Е «Квадрат» 2К12М «Куб-М» 2К12М1 «Куб-М1» 2К12М2 «Куб-М2» 2К12М3 «Куб-М3» 2К12М3А «Куб-М3А» 2К12М3С «Куб-М3С» 2К12М4 «Куб-М4»
Изображения на Викискладе

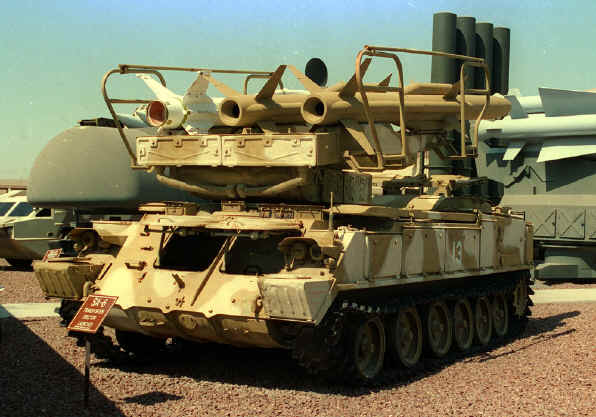

Пусковая установка 2П25 в песчаной раскраске. Фото авиабазы Нэллис

Пусковая установка 2П25 в Артиллерийском музее Санкт-Петербурга

Куб (индекс ГРАУ — 2К12, по классификации НАТО — SA-6 Gainful (рус. Выгодный)) — советский зенитно-ракетный комплекс войсковой ПВО. Разработан в ОКБ-15 ГКАТ (филиал НИИ-17) (ныне НИИ Приборостроения им. В. В. Тихомирова).

История создания

Разработка комплекса «Куб» была начата по постановлению Совета министров СССР №817-839 от 18 июля 1958 года. Головным разработчиком ЗРК было назначено ОКБ-15. Совместные испытания 2К12 были начаты в январе 1965 года на Донгузском полигоне и проходили по июнь 1966 года. В 1967 году комплекс был принят на вооружение ПВО СВ^[1][2].

Производство

Серийное производство боевых средств комплекса всех модификаций было организовано:

• самоходных установок разведки и наведения 1С91 — на Ульяновском механическом заводе Минавиапрома (МАП);
• самоходных пусковых установок 2П25 — на Машиностроительном заводе им. М. И. Калинина МАП;
• зенитных управляемых ракет 3М9 — на Долгопрудненском машиностроительном заводе МАП.

Комплекс производился с 1967 по 1983 годы. За это время было выпущено более 600^[3] комплексов различных модификации. На учениях и испытаниях выпущено более 4000 ракет^[4].

Описание

Включает в себя одну самоходную установку разведки и наведения (СУРН 1С91), кабину приёма целеуказания (КПЦ 9С417) и 4 самоходные пусковые установки (СПУ 2П25). На каждой пусковой установке размещено по 3 зенитные управляемые ракеты (ЗУР) 3М9. Самоходная установка разведки и наведения и самоходные пусковые установки смонтированы на гусеничных шасси типа ГМ, производства ОКБ-40 (позже ММЗ, сейчас Метровагонмаш), кабина приёма целеуказания смонтирована на шасси автомобиля ЗиЛ-131.

«Куб» разрабатывался как средство ПВО для прикрытия танковых и мотострелковых дивизий Советской Армии. В состав дивизии входил зенитный ракетный полк, вооружённый пятью ЗРК «Куб».

Технические характеристики комплекса «Куб» обеспечивали обнаружение воздушных целей на дальностях до 65 км и их обстрел на дистанциях от 4,5 до 23,5 км и в диапазоне высот до 14000 м. Основными целями для ЗРК «Куб» являлись самолёты и крылатые ракеты со скоростями до 600 м/с (на встречных курсах). Последние модификации комплекса («Куб-М3») обеспечивали обстрел целей типа вертолёт в режиме зависания в воздухе.

При разработке комплекса «Куб» закладывались авиационные принципы — максимальная отдача при минимальном размере. В своём классе комплекс получился одним из наиболее компактных.

Модификации

2К12Е «Квадрат»

Экспортная модификация комплекса 2К12 «Куб». Создана в 1971 году. Основными отличиями от базового варианта является изменённая система распознавания государственной принадлежности целей, изменённый уровень помехозащищённости и возможность работы в тропических условиях^[5].

2К12М «Куб-М»

После принятия на вооружение ЗРК 2К12, началась работа по его модернизации. В 1968 году был разработан комплекс 2К12М «Куб-М». Модернизированный комплекс имел возможность поражения целей маневрирующих с перегрузками до 5—6g. Нижняя граница поражения была уменьшена со 100 до 50 метров, а дальность поражения была увеличена на 20% благодаря усовершенствованию излучателя^[5].

2К12М1 «Куб-М1»

В январе 1973 года был принят на вооружение модернизированный комплекс 2К12М1 «Куб-М1». В результате доработок были расширены границы зоны поражения целей, улучшена защищённость головки самонаведения от помех, работное время уменьшено приблизительно на 5 секунд, улучшена надёжность всех средств комплекса, а также предусмотрена прерывистая работа РЛС СУРН 1С91 для противодействия противорадиолокационным ракетам типа AGM-45 Shrike^[6].

2К12М3 «Куб-М3»

В 1974—1975 годах была проведена дальнейшая модернизация комплекса 2К12. В конце 1976 года на вооружение поступил ЗРК 2К12М3 «Куб-М3». По сравнению с предыдущими вариантами 2К12М3 имел расширенные границы зоны поражения, появилась возможность вести стрельбу «вдогон» по целям со скоростями до 300 м/с, средняя скорость полёта ЗУР увеличена до 700 м/с, появилась возможность поражения самолётов маневрирующих с перегрузками до 8g, улучшена помехозащищённость головки самонаведения, ближняя граница зоны поражения уменьшена, вероятность поражения целей увеличена на 10—15%^[4].

2К12М3С «Куб-М3С»

В 1970-е годы активно велись разработки в области радиоэлектронной борьбы. Советские разработки эффективно противодействовали иностранным ЗРК типа MIM-23 Hawk. В целях снижения восприимчивости 2К12 к подобным средствам потенциального противника, была разработана модификация 2К12М3С. Новая модификация имела защиту от средств радиоэлектронной борьбы типа «Смальта». В 1979 году комплекс 2К12М3С был принят на вооружение^[5][3].

2К12М3А «Куб-М3А»

Последняя модернизация комплекса 2К12 была проведена в 1981 году. В комплексе использовалась новая модифицированная ракета 3М9М4 с массой боевой части в 70 кг, однако, комплекс на вооружение принят не был. Основной причиной отказа от 2К12М3А стало принятие на вооружение нового более перспективного комплекса 9К37 «Бук»^[3].

2К12М4 «Куб-М4»

В 1972 году были начаты работы по созданию нового ЗРК 9К37 «Бук». Принять на вооружение комплекс планировалось в 1975 году, для ускорения работ, принятие на вооружение было решено разделить на два этапа. Первый этап предусматривал введение в состав комплекса 2К12 «Куб-М3» самоходной огневой установки 9А38 с ракетами 9М38 в каждую батарею. Благодаря введению СОУ 9А38 количество целевых каналов увеличилось с 5 до 10, а боеготовных ЗУР с 60 до 75. В таком виде в 1978 году на вооружение был принят ЗРК 2К12М4 «Куб-М4»^[7][8].

Состав батарейного комплекса 2К12М4 «Куб-М4» (9К37-1 ЗРК «Бук-1»)

• 1 × СУРН 1С91М3 (из состава ЗРК «Куб-М3»)
• 4 × СПУ 2П25М3 (из состава ЗРК «Куб-М3»)
• 1 × СОУ 9А38 (из состава ЗРК «Бук»)
• с ракетами 9М38

В состав зенитно-ракетного полка входят 5 стартовых батарей и батарея управления, а также вспомогательные подразделения.

Сравнение различных модификаций

	Куб	Куб-М1	Куб-М3	Куб-М4 («Бук-1»)
Зона поражения, км
по дальности	6-8…22	4…23	4…25	4…24[9]
по высоте	0,1…7(12[10])	0,08…8(12[10])	0,02…8(12[10])	0,03…14[10]
по параметру	до 15	до 15	до 18	до 18
Вероятность поражения
истребителя одной ЗУР	0,7	0,8…0,95	0,8…0,95	0,8…0,9
вертолета	—	—	—	0,3…0,6
крылатой ракеты	—	—	—	0,25…0,5
Макс скорость поражаемых целей, м/с	600	600	600	600[9]
Время реакции, с	26…28	22…24	22…24	24[9]
Скорость полета ЗУР, м/с	600	600	700	700[9]
Масса ракеты, кг	630	630	630	630[9]
Масса боевой части, кг	57	57	57	57[9]
Канальность по цели	1	1	1	2
Канальность по ЗУР	2…3	2…3	2…3	до 3
Время развертывания (свертывания), мин	5	5	5	5
Число ЗУР на боевой машине	3	3	3	3
Год принятия на вооружение	1967	1973	1976	1978

Служба и боевое применение

Зенитно-ракетный комплекс «Куб» (экспортное название «Квадрат») состоял на вооружении армий стран-участниц Варшавского договора и поставлялся в ряд стран Ближнего Востока, Азии и Африки. Он участвовал в локальных военных конфликтах.

Поставлялся в вооруженные силы 25 стран.

Боевое применение

1. Война Судного дня 1973 года — первое боевое применение ЗРК «Куб». Применялись сирийскими войсками. По данным сирийской стороны было сбито 64 самолёта израильской армии^[11].
2. Израильско-сирийский пограничный конфликт — применялись сирийскими войсками. Согласно российским источникам, после 8 запусков ЗУР было сбито 6 самолётов^[12][3][13];
3. Миротворческая операция UNEF — сирийские ЗРК «Куб» участвовали (вместе с ЗРК С-75) в уничтожении самолёта миротворческой миссии ООН (англ.) (в этом происшествии погибли 9 канадских миротворцев)^[14];
4. Ирано-иракская война — применялись в начале боевых действий в 1980 году иракской стороной. В результате применения комплексов 2К12Е «Квадрат» был сбит 21 самолёт иранских ВВС^[3];
5. Ливанская война (1982)^[12];
6. Война за независимость Западной Сахары с Марокко и Мавританией 1973-1991 годов — применялись «Фронтом Полисарио»^[3][12];
7. Операция «Каньон Эльдорадо» 1986 года — применялись ливийской стороной для отражения американских налётов^[12];
8. Чадско-ливийский конфликт — применялись в 1986—1987 годах^[15];
9. Налёты южно-африканской авиации — применялись Анголой для защиты от южно-африканской авиации^[3];
10. Операция «Буря» — применялись боснийскими сербами. Комплексом 2К12Е был сбит истребитель General Dynamics F-16 Fighting Falcon^[15];
11. Война НАТО против Югославии — применялись в 1999 году Югославией^[15]. По данным российских источников, в ходе применения были сбиты несколько самолётов НАТО^[3]. Так например, ракетой 3М9М3Э был сбит бомбардировщик Northrop B-2 Spirit^[13]. Кроме того, официально министрами обороны и иностранных дел РФ, а также представителями войсковой ПВО РФ был подтверждён факт уничтожения зенитным ракетным комплексом 2К12Е «Квадрат» американского самолёта-невидимки Lockheed F-117 Nighthawk^[3][16]. О том, что F-117 был сбит ЗРК "Куб", сообщают также автор интернет-сайта "Вооружение, военная техника и форма одежды русской армии и военно-морского флота в XX веке" А.К. Лысоченко^{[17][неавторитетный источник? 185 дней]} и журналист информационного регионального еженедельника "168 часов" Юрий Головин^{[18][неавторитетный источник? 185 дней]}; в то же время единого мнения о причинах гибели F-117 нет. Так, многочисленные российские, сербские и американские источники сообщают, что F-117 был сбит зенитно-ракетным комплексом С-125 под руководством командира батареи Золтана Дани^{[19][неавторитетный источник? 184 дня][20][неавторитетный источник? 185 дней][21][22][неавторитетный источник? 184 дня][23][неавторитетный источник? 184 дня][24][25][неавторитетный источник? 184 дня][26][27][28]}. Начальник Генерального штаба вооружённых сил Сербии генерал-подполковник Милое Милетич в одном из интервью отметил, что F-117 был сбит батареей Золтана Дани^[29]. В качестве третьей причины, называется успешная атака МиГ-29, пилотируемого Гвозденом Джукичем^[30][31], но следует отметить, что «Гвозден Джукич» (Gvozden Đukić) — псевдоним, использовавшийся Золтаном Дани во время войны^[32]. Есть данные об инциденте «дружественного огня», в котором комплексом «Куб», по-видимому, был сбит югославский истребитель МиГ-29, на котором отказала аппаратура государственного опознавания^[33].

Операторы

Современные

•  Алжир — около 140 SA-2 Guideline/SA-3 Goa/SA-6 Gainful/SA-8 Gecko, по состоянию на 2010 год^[34]
•  Ангола — 25 SA-6 Gainful, по состоянию на 2010 год^[35]
•  Армения — некоторое количество SA-6 Gainful, по состоянию на 2010 год^[36]
•  Босния и Герцеговина — 20 SA-6 Gainful, по состоянию на 2010 год^[37]
•  Венгрия — 16 SA-6 Gainful, по состоянию на 2010 год^[38]
•  Вьетнам — некоторое количество SA-6 Gainful, по состоянию на 2010 год^[39]
•  Египет — более 56 SA-6 Gainful, по состоянию на 2010 год^[40]
•  Йемен — некоторое количество SA-6 Gainful, по состоянию на 2010 год^[41]
•  Индия — 180 SA-6 Gainful, по состоянию на 2010 год^[42]
•  Казахстан — 20 SA-6 Gainful, по состоянию на 2010 год^[43]
•  Куба — некоторое количество SA-6 Gainful, по состоянию на 2010 год^[44]
•  Ливия — 72 SA-6 Gainful и SA-8 Gecko, по состоянию на 2010 год^[45]
•  Россия — 225 SA-6 Gainful, по состоянию на 2010 год^[46]
•  Сербия:
  • Сухопутные войска Сербии — 77 SA-6 Gainful, по состоянию на 2010 год^[47]
  • Военно-воздушные силы и войска ПВО Сербии — 9 SA-6 Gainful, по состоянию на 2010 год^[47]
•  Сирия — 195 SA-6 Gainful, по состоянию на 2010 год^[48]
•  Словакия — некоторое количество SA-6 Gainful, по состоянию на 2010 год^[49]
•  Танзания — 20 SA-6 Gainful, оценивающихся как небоеспособные, по состоянию на 2010 год^[50]
•  Украина — 825 SA-10 Grumble/SA-11 Gadfly/SA-12A Gladiator/SA-2 Guideline/SA-3 Goa/SA-5 Gammon/SA-6 Gainful, по состоянию на 2010 год^[51]
•  Чехия — некоторое количество SA-6 Gainful, по состоянию на 2010 год^[52]

Бывшие

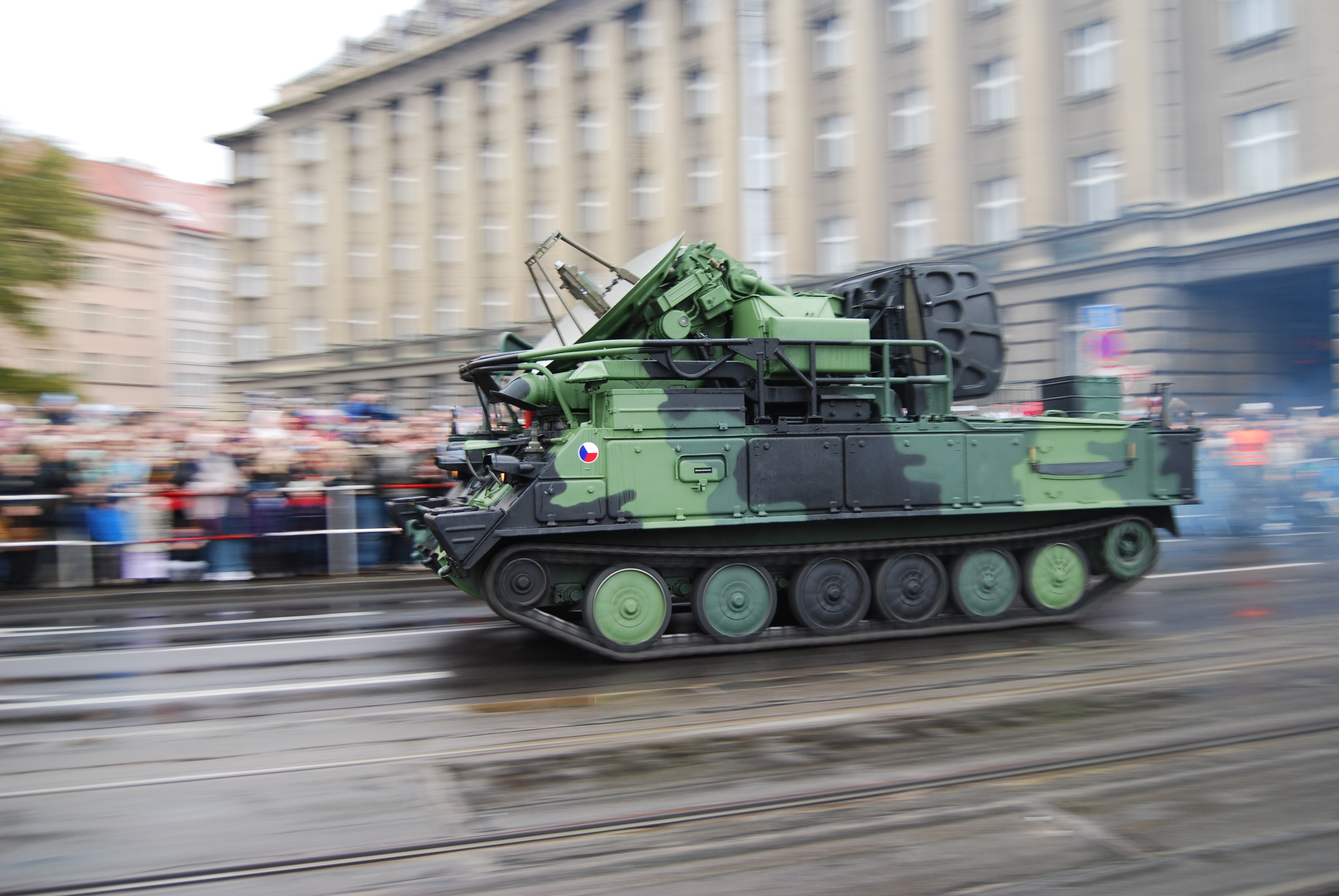

2K12 KUB

•  Бенин — количество и статус неизвестны^[3]
•  Болгария — 10 единиц 2К12 поставлены из СССР в период с 1976 по 1982 годы^[53]
•  Гвинея — количество и статус неизвестны^[4]
•  ГДР — 27 единиц 2К12 поставлены из СССР в период с 1976 по 1979 годы^[53]
•  Ирак — 20 единиц 2К12 поставлены из СССР в период с 1977 по 1985 годы^[53]
•  КНДР — количество и статус неизвестны^[3]
•  Кувейт — 10 единиц 2К12 поставлены из СССР в период с 1979 по 1980 годы^[53]
•  Мавритания — количество и статус неизвестны^[3]
•  Мозамбик — количество и статус неизвестны^[4]
•  Никарагуа — количество и статус неизвестны^[3]
•  Польша — 25 единиц 2К12 поставлены из СССР в период с 1973 по 1978 годы^[53]
•  Румыния — 10 единиц 2К12 поставлены из СССР в период с 1980 по 1982 годы^[53]
•  Сербия и Черногория — 17 единиц 2К12 поставлены из СССР в период с 1975 по 1977 годы^[53]
•  Словения — количество и статус неизвестны^[3]
•  Сомали — количество и статус неизвестны^[4]
•  СССР — перешли к образовавшимся после распада государствам
• «Фронт Полисарио» — количество и статус неизвестны^[3]
•  Хорватия — количество и статус неизвестны^[3]
•  Чехословакия — 10 единиц 2К12 поставлены из СССР в период с 1973 по 1975 годы^[53], перешли к образовавшимся после распада государствам
•  Эфиопия — количество и статус неизвестны^[4]
•  НДР Йемен — 6 единиц 2К12 поставлены из СССР в период с 1979 по 1980 годы^[53]
•  Югославия — перешли к образовавшимся после распада государствам^[4]
