Установка вертикального пуска

Первая в мире УВП на надводном корабле: ЗРК С-300Ф «Форт» на БПК «Азов»

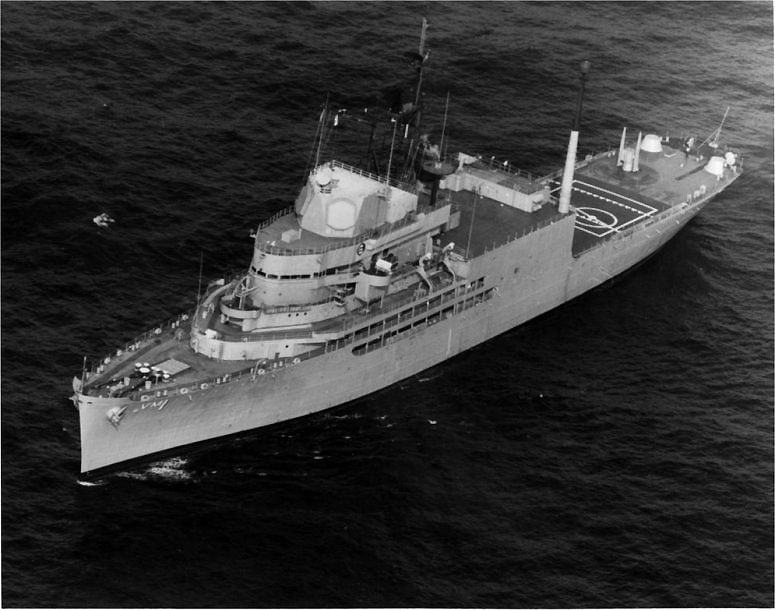

Первый американский корабль, оснащённый УВП: опытовое судно VM-1 «Нортон Саунд»

Установка вертикального пуска (УВП, англ. Vertical Launching Sysytem, VLS) – установка кассетного типа, являющаяся местом складирования ракет в вертикально расположенных транспортно-пусковых контейнерах и оснащённая аппаратурой для их запуска с места хранения. Широко применяется на надводных боевых кораблях и многоцелевых подводных лодках, а также в некоторых наземных ЗРК.

Установки вертикального пуска не следует путать с похожими по принципам устройства установками шахтного типа, где каждая ракета хранится в индивидуальной стационарной шахте.

История

Исторически первыми установками для пуска ракет с надводных кораблей были установки балочного типа. При помощи подъёмника ракета поднималась из арсенала на специальную направляющую, с которой происходил её запуск. В то же время на подводных лодках уже применялись гораздо более удобные установки шахтного типа, которые обладали следующими преимуществами:

• Малое время реакции: ракета была постоянно готова к пуску, поскольку запуск происходил с места её хранения.
• Простота конструкции: не требовалось механического перемещения ракеты к месту пуска и обеспечивающих его устройств.
• Всеракурсность: обстрелу цели на любом направлени не мешают препятствия, расположенные близко к установке (неровности рельефа местности, здания, корабельные надстройки)

Однако применение установок вертикального пуска сопряжено с некоторыми трудностями:

• В случае «холодного пуска» (ракета выбрасывается из шахты сжатым воздухом) при несрабатывании маршевого двигателя существует риск падения ракеты на пусковую установку;
• В случае «горячего пуска» (ракета выходит из шахты силой тяги собственного двигателя) возникает проблема отвода горячих реактивных газов и проблема пожароопасности, так как реактивный двигатель включается внутри пусковой установки.
• Система управления ракеты должна обеспечивать доворот в сторону цели после вертикального старта.

Впервые установка вертикального пуска на наводном корабле была установлена в 1977 году в Советском Союзе, на большом противолодочном корабле проекта 1134Б «Азов». На корабле был демонтирован кормовой ЗРК «Шторм», и вместо него установлен ЗРК «Форт» (С-300Ф) с шестью модулями УВП барабанного типа на 48 ракет^[1]

Следующий шаг в применении УВП на надводных кораблях был сделан в 1980 году, когда вступил в строй головной корабль проекта 1144 «Киров». На вооружении этого корабля состояли два ракетных комплекса с вертикальным пуском ракет:

• ЗРК «Форт» (12 модулей УВП по 8 ракет в каждом);
• ПКРК «Гранит» (20 ракет в индивидуальных шахтах).

Строго говоря, пусковая установка ракет «Гранит» на являлась классической УВП: это была установка шахтного типа, причём ракеты располагались со значительным наклоном.

Оба комплекса обеспечивали «холодный» страт ракет при помощи пара высокого давления, накапливаемого в специальных напорных ёмкостях. Шахты ракет располагались наклонно («Форт» – под углом 5°, «Гранит» — 47°), что решало проблему падения ракеты на палубу корабля.

Появление советских кораблей с установками вертикального типа произвело большое впечатление на американских военных, которые с конца 1970-х годов занимались разработкой своей собственной УВП. После успешных испытаний УВП Mk41 на борту опытового судна VM-1 «Нортон саунд» в 1981 году, все строящиеся ракетные крейсера типа «Тикондерога», начиная с шестого корабля серии (CG-52 «Банкер Хилл») были переоснащены УВП для пуска зенитных, противолодочных и ударных ракет.

УВП Mk41 была следующим шагом в развитии установок вертикального пуска. Это была универсальная установка, рассчитанная на пуск нескольких типов ракет. Её отличительной особенностью был «горячий» старт – ракета выходила из установки за счёт тяги собственного двигателя, отработанные газы которого выводились наружу через напорную камеру и вертикальный газоотводный канал. Проблема взрыво- и пожароопасности решалась термоустойчивым покрытием газоотводного канала и бронированием отсека, где располагалась установка. Каждый контейнер с ракетой находился в отдельной ячейке УВП, снабжённой индивидуальной бронированной крышкой, что позволяло запускать несколько ракет одновременно.

Такое построение установки максимально упрощало её конструкцию. В отличие от Mk41, в ЗРК «Форт» контейнеры с ракетами устанавливались в специальном вращающемся барабане, который для пуска следующей ракеты поворачивался на 45°. Ещё более сложным была установка для запуска ракет «Гранит». Для обеспечения унификации с аналогичными подводными комплексами, шахты ПКРК «Гранит» перед пуском ракеты заполнялись забортной водой.

Типы корабельных УВП

Mk41 (США)

Основная статья: Mk 41 (пусковая установка)

•

  Носовая УВП MK41 на крейсере CG-56 «Сан-Джасинто»

•

  Кормовая УВП MK41 на крейсере CG-70 «Озеро Эри»

•

  Осмотр УВП MK41 на крейсере CG-66 «Хью Сити»

•

  Осмотр УВП MK41 на эсминце DDG-62 «Фицджеральд»

•

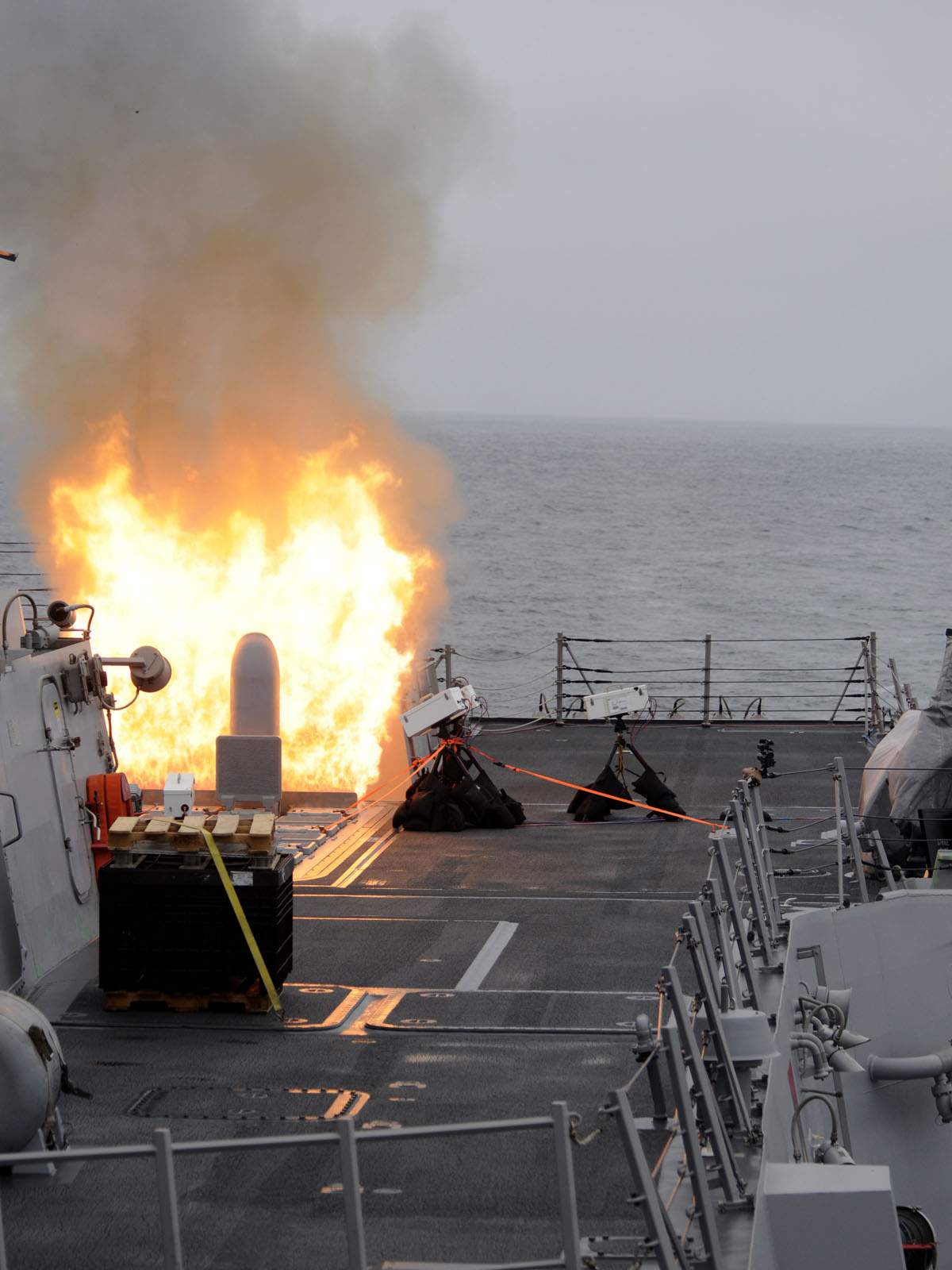

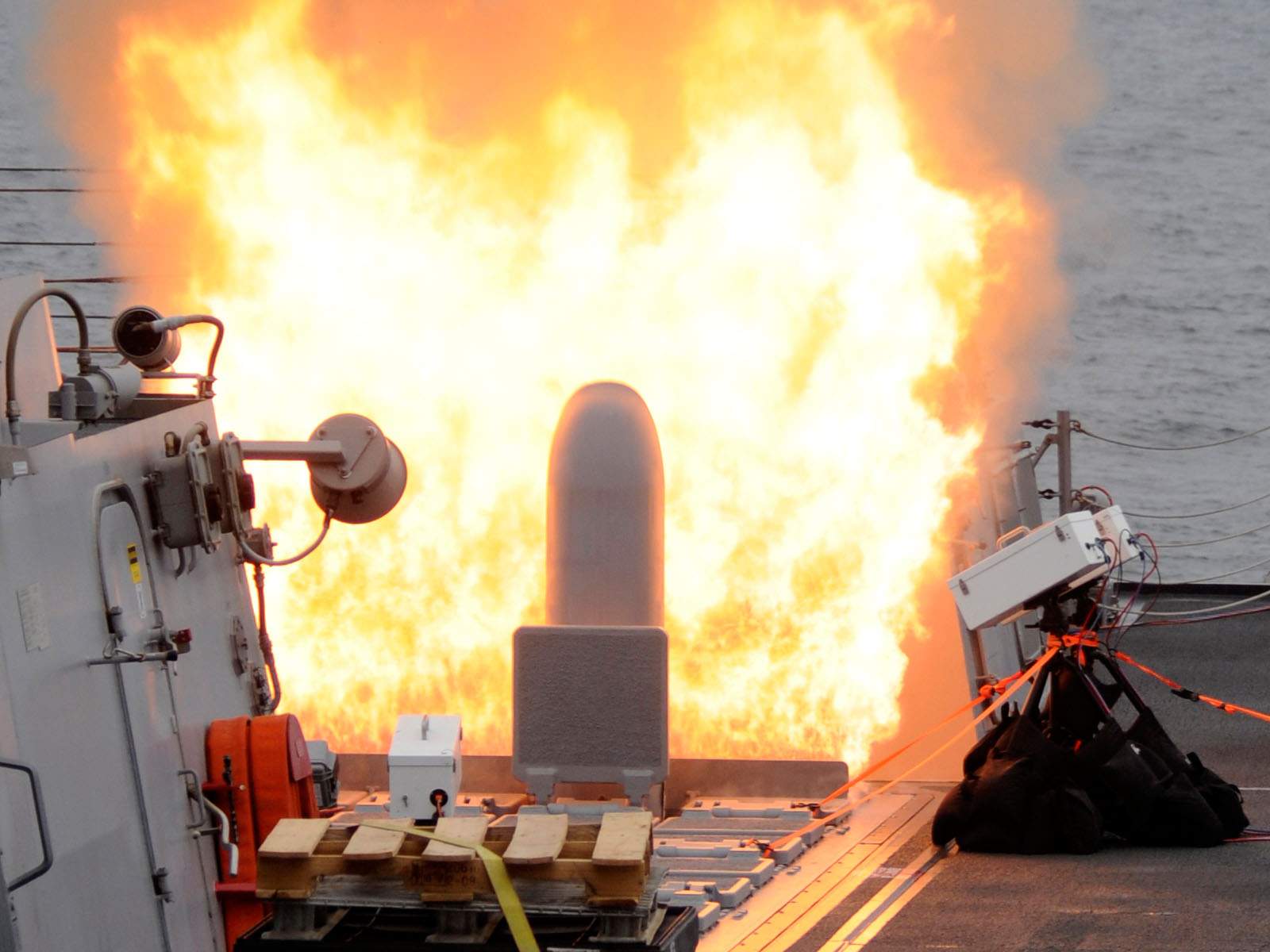

  Пуск ракеты «Томагавк» из УВП MK41 на эсминце DDG-104 «Стеретт»

•

  Пуск ракеты «Томагавк» из УВП MK41 на эсминце DDG-104 «Стеретт»

•

  Пуск ракеты «Томагавк» из УВП MK41 на эсминце DDG-104 «Стеретт»

•

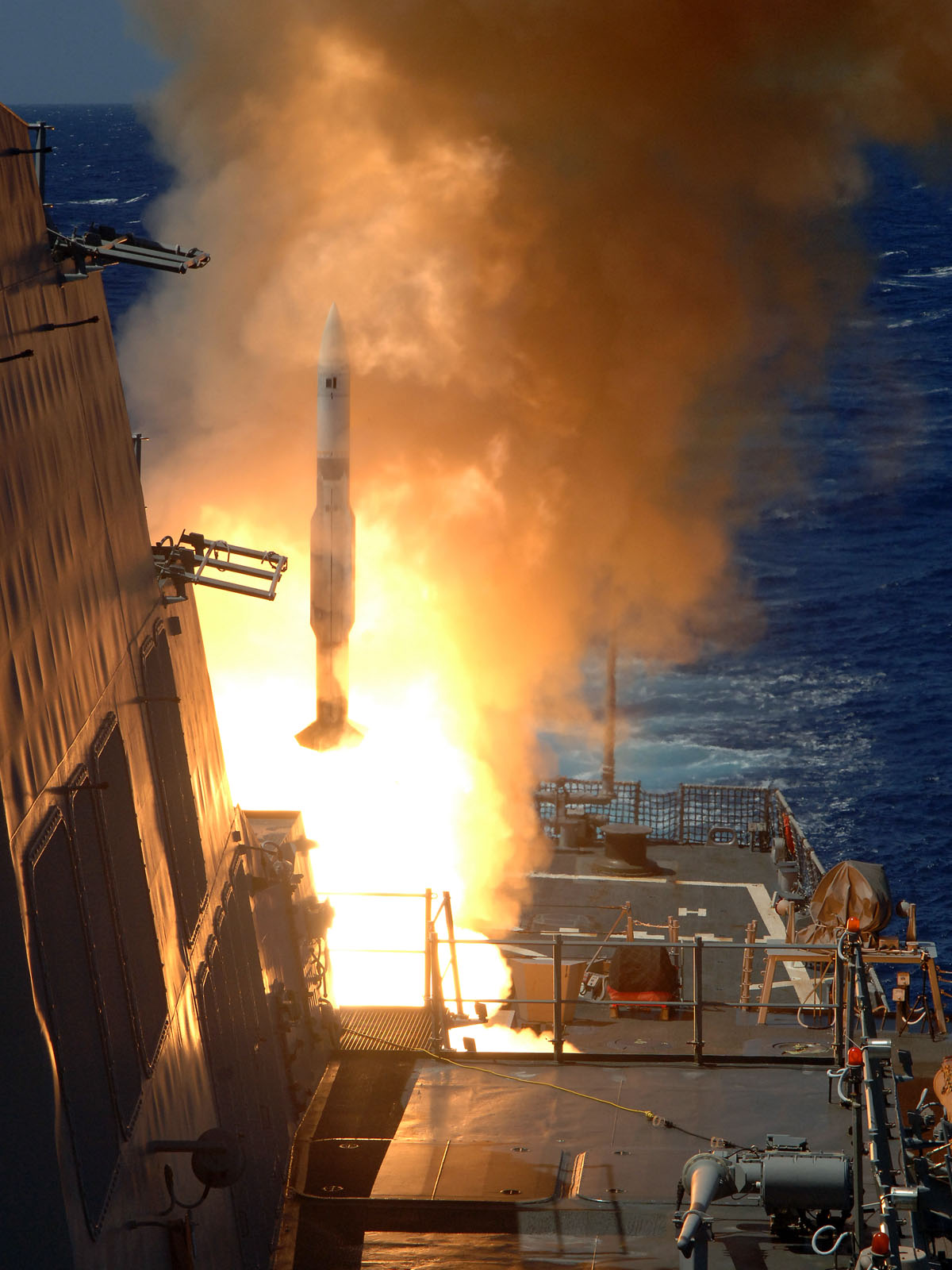

  Пуск ракеты «Стандарт» SM-2 из УВП MK41 на эсминце DDG-77 «О'Кейн»

•

  Загрузка контейнера в УВП MK41 на эсминце DDG-85 «Маккемпбелл»

•

  Техобслуживание УВП MK41 на крейсере CG-56 «Сан-Джасинто»

•

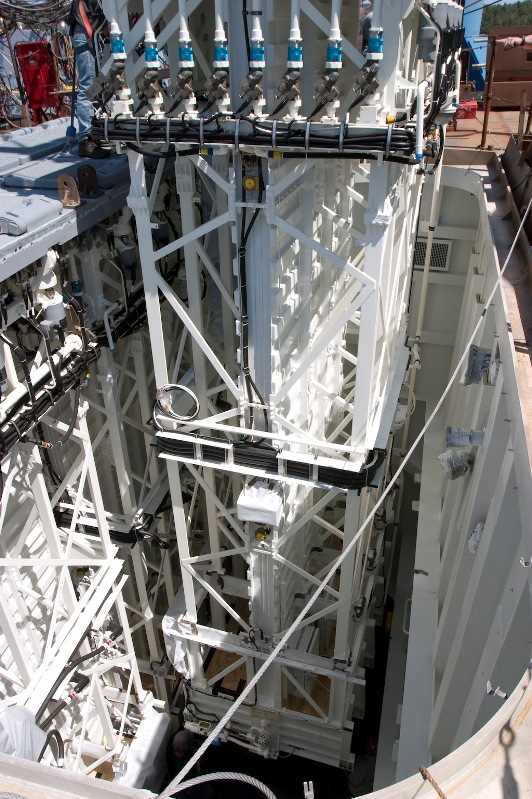

  Установка модулей УВП MK41

•

  Установка модулей УВП MK41

•

  Пуск ракеты из УВП MK41. Схема

•

  Типы контейнеров, используемые в УВП MK41

•

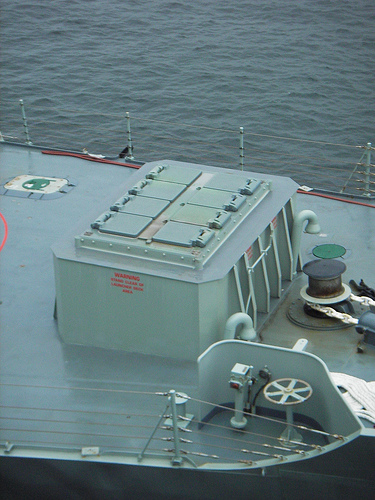

  УВП MK41 на фрегате «Сидней»

Mk48 / Mk56 (США)

Основная статья: Mk 48 (пусковая установка)

SYLVER (Франция)

Основная статья: Sylver (УВП)

•

  УВП SYLVER ЗРК «Астер» на авианосце «Шарль де Голль»

•

  Типы ракет и типоразмеры контейнеров

ЗРК «Форт» (Россия)

Основная статья: C-300

•

  УВП ЗРК «Форт» на ракетном крейсере «Маршал Устинов»

•

  УВП ЗРК «Форт» на ракетном крейсере «Маршал Устинов»

•

  УВП ЗРК «Форт» на ТАКР проекта 1144 (12 ячеек слева)

ЗРК «Кинжал» (Россия)

Основная статья: Кинжал (зенитный ракетный комплекс)

•

  УВП ЗРК «Кинжал» на сторожевом корабле «Ярослав Мудрый»

ПКРК «Гранит» (Россия)

Основная статья: П-700 Гранит

•

  Пусковые установки ПКРК «Гранит» на ТАВКР «Адмирал Кузнецов»

•

  Пусковые установки ПКРК «Гранит» на ТАКР проекта 1144 (20 ячеек справа)

3С-14Э (Россия)

Производится ОАО «Конструкторское бюро специального машиностроения» (КБСМ), входящее в состав ОАО «Концерн ПВО «Алмаз-Антей». Предназначена для пуска ракет 3М-54ТЭ, 3М-14ТЭ и 91РТЭ2^[2].

Выпускается в нескольких исполнениях^[2]:

• Подпалубная установка ЗС-14Э — размещается в специально оборудованном подпалубном погребе;
• Контейнерная подпалубная установка ЗС-14КЭ (на 4 ракеты) — не требует специально оборудованного погреба;

Существует также палубная модификация:

• Наклонная палубная установка ЗС-14ПЭ (на 2 ракеты) — устанавливается на палубе.

Установка вертикального старта 3С-14Э поставляется в комплекте с транспортно-пусковым стаканом и комплектом средств погрузки, может быть размещена как на вновь строящихся кораблях (мод. 1 и 2), так и на модернизируемых (предпочтительно мод. 2), дистанционно управляется от корабельной системы управления стрельбой и от пульта ручного управления при погрузке боезапаса, обеспечивает принятыми конструктивными мерами повышенную безопасность при эксплуатации и пуске ракет^[2]..

Технические характеристики 3С-14Э^[2].

Параметр	мод. 1	мод. 2
Длина, мм	3760	3760
Ширина, мм	1970	2600
высота , мм	9580	9580
Масса , кг	14700	17500
Количество ячеек	8	8
Ракеты	ЗМ-54 ТЭ, ЗМ-14 ТЭ, 91 РТЭ 2
Время открывания крышки, с	2,5	2,5
Энергопотребление	3 фазы, 50 Гц, 380 В
Потребляемая мощность	30 кВт	32 кВт

•

  Макет пусковой установки 3С-14. МАКС-2009

3С-90Э.1 (Россия)

Производится Долгопрудненским научно-производственным предприятием. Предназначена для запуска ракет 9М317МЭ. Количество пусковых модулей в установке определяется проектом корабля^[2].

Barak (Израиль)

•

  УВП ЗРК «Барак» на индийском авианосце «Вираат»

Umkhonto (ЮАР)

Основная статья: Umkhonto

•

  УВП ЗРК «Умхонто» на фрегате «Аматола» ВМС ЮАР

VL Seawolf (Англия)

Основная статья: Sea Wolf (ЗРК)

•

  Пуск ракеты «Сивулф» из УВП фрегата «Портланд»

K-VLS (Южная Корея)

•

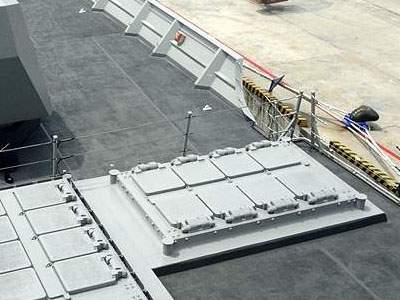

  УВП K-VLS на корейском эсминце типа KDX-II

HHQ-9 (Китай)

HHQ-16 (Китай)

Типы кораблей, оснащённых УВП

Тип	Страна	Водоиз- мещение, т	Кол-во единиц: в строю (строится) {списано}	Количество ячеек		Примечание
				Носовая УВП	Кормовая УВП
MK 41  США
Фрегаты типа «Анзак»	Австралия	3400	8		8
Фрегаты типа «Аделаида» (англ.)русск.	Австралия	4100	4	8
Эсминцы типа «Хобарт» (англ.)русск.	Австралия	7000	(1)	48
Фрегаты типа «Бранденбург»	Германия	4900	4		16
Фрегаты типа «Заксен»	Германия	5700	3	32
Фрегаты типа «Де Зевен Провинсиен»	Голландия	6000	4	40
Фрегаты типа «Ивер Хуитфельдт»	Дания	6650	(3)		32
Фрегаты типа «Альваро де Базан»	Испания	6250	4 (2)	48		AEGIS
Эсминцы типа «Ирокез»	Канада	5100	4	32
Фрегаты типа «Анзак»	Н. Зеландия	3400	2		8
Фрегаты типа «Фритьоф Нансен»	Норвегия	5300	4 (1)	8		AEGIS
Корветы типа «Гаврон»	Польша	2000	(1)	16
Опытовое судно «Нортон-Саунд»	США	14 000	{1}	16		AEGIS
Крейсера типа «Тикондерога»	США	9600	22	61	61	AEGIS
Эсминцы типа «Спрюэнс»	США	8000	{31}	61
Эсминцы типа «Арли Бёрк» (Flight I, II)	США	8400	28	29	61	AEGIS
Эсминцы типа «Арли Бёрк» (Flight IIA)	США	9200	24	32	64	AEGIS
Фрегаты типа «Салих Реис»	Турция	3400	2		16
Эсминцы типа KDX-II	Юж. Корея	5500	6	32
Эсминцы типа KDX-III	Юж. Корея	10 000	1 (2)	48	32	AEGIS
Эсминцы типа «Мурасамэ»	Япония	4600	10	16
Эсминцы типа «Таканами»	Япония	4700	2	32
Эсминцы типа «Конго»	Япония	9500	4	29	63	AEGIS
Эсминцы типа «Атаго»	Япония	10 000	2	64	32	AEGIS
MK 48 / MK 56  США
Фрегаты типа «Карел Дорман»	Голландия	3300	2		16	Mod 1
	→ Бельгия	3300	2		16	Mod 1
	→ Чили	3300	2		16	Mod 1
	→ Португалия	3300	2		16	Mod 1
Фрегаты типа «Гидра»	Греция	3350	4		16	Mod 2
Корабли поддержки типа «Абсалон»	Дания	6600	2		18	Mod 3
Фрегаты типа «Ивер Хуитфельдт»	Дания	6650	(3)		18	Mod 3
Корветы типа «Нильс Юэль»	Дания	1450	3		12	Mod 3
Патрульные катера типа «Флювефискен»	Дания	450	8		6 или 12	Mod 3
Фрегаты типа «Галифакс» (англ.)русск.	Канада	3300	12		16	Mod 0
Эсминцы типа KDX-I	Юж. Корея	3900	3	16		Mod 2
Эсминцы типа «Мурасамэ»	Япония	4600	10		16	Mod 2
SYLVER  Франция
Авианосец «Шарль де Голль»	Франция	42 000	1	16	16
Авианосец «Кавур»	Италия	30 000	1	16	16
Фрегаты типа «Формидэбл»	Сингапур	3200	6	32
Эсминцы типа «Дэринг»	Англия	8000	(6)	48		PAAMS
Фрегаты типа «Форбин» («Горизонт»)	Франция	6600	2	48		PAAMS, A50
Фрегаты типа «Андреа Дориа» («Горизонт»)	Италия	6600	2	48		PAAMS, A50
Фрегаты типа «Аквитания» (FREMM)	Франция	6000	(1)	32
	→ Марокко	6000	(1)	32
Фрегаты типа «Бергамини» (FREMM)	Италия	6000	(1)	16
Фрегаты типа «Эль-Рияд»	С. Аравия	4700	3	16
ЗРК «Форт»  Россия
БПК «Азов» (пр. 1134Б)	Россия	8400	{1}		48
ТАРК типа «Киров» (пр. 1144)	Россия	24 500	1	96
РКР типа «Слава» (пр. 1164)	Россия	11 500	3		64
Эсминцы типа 051С	Китай	7100	2	16	32
ЗРК «Кинжал»  Россия
ТАКР «Адмирал Кузнецов» (пр. 1143.5)	Россия	55 000	1	96	96
ТАРК типа «Киров» (пр. 1144)	Россия	24 500	1		64
БПК типа «Удалой» (пр. 1155)	Россия	8900	8	32	32
БПК «Адмирал Чабаненко» (пр. 1155.1)	Россия	8900	1	32	32
СКР типа «Неустрашимый» (пр. 11540)	Россия	4300	2 (1)	32
ПКРК «Гранит»  Россия
ТАРК типа «Киров» (пр. 1144)	Россия	24 500	1 {3}	20
ТАКР «Адмирал Кузнецов» (пр. 1143.5)	Россия	55 000	1	12
ЗРК «Редут»  Россия
Корветы проекта 20381	Россия	2200	(3)	12
Корветы проекта 20385	Россия	2200	(3)		16
Фрегаты проекта 22350	Россия	4500	(2)		32
3С-14Э  Россия
Фрегаты типа «Тальвар»	Индия	4000	3	8
Эсминцы типа «Ранвир»	Индия	5000	2		8
Корветы проекта 20385	Россия	2200	(3)	8
Фрегаты проекта 22350	Россия	4500	(2)	16
Barak  Израиль
Hetz (Saar 4.5)	Израиль	490	8	32
Корветы типа «Саар-5»	Израиль	1200	3	32	32
R22 Viraat	Индия	28 700	1		16
Эсминцы типа «Дели»	Индия	6700	3		32
Эсминцы типа «Ранвир»	Индия	5000	2		32
Фрегаты типа «Брахмапутра» (англ.)русск.	Индия	3800	3		24
Фрегаты типа «Годавари» (англ.)русск.	Индия	3800	3		24
Фрегаты типа «Шивалик»	Индия	5300	3		32
Фрегаты типа «Альмиранте Кохрейн»	Чили	4500	?		?
Корветы типа «Виктори» (англ.)русск.	Сингапур	600	6		16
Umkhonto  ЮАР
Фрегаты типа «Валор» (англ.)русск.	ЮАР	3700	4	16
Ракетные катера типа «Хамина» (англ.)русск.	Финляндия	250	4	8
Минные заградители типа «Хямеенмаа»	Финляндия	1300	2	8
VL Seawolf  Великобритания
Фрегаты типа «Норфолк»	В-британия	4500	13	32
Фрегаты типа «Альмиранте Кохрейн»	Чили	4500	3	32
Фрегаты типа «Лекю»	Малайзия	2300	3	16
K-VLS  Республика Корея
Эсминцы типа KDX-II	Юж. Корея	5500	6	32
Эсминцы типа KDX-III	Юж. Корея	10000	1 (2)		48	AEGIS
HHQ-9  КНР
Эсминцы типа 052C	Китай	5900	2	36	12
HHQ-16  КНР
Фрегаты типа 054A	Китай	4500	4 (2)	32
