Фрегаты проекта 22350

Фрегаты проекта 22350
Фрегаты проекта 22350

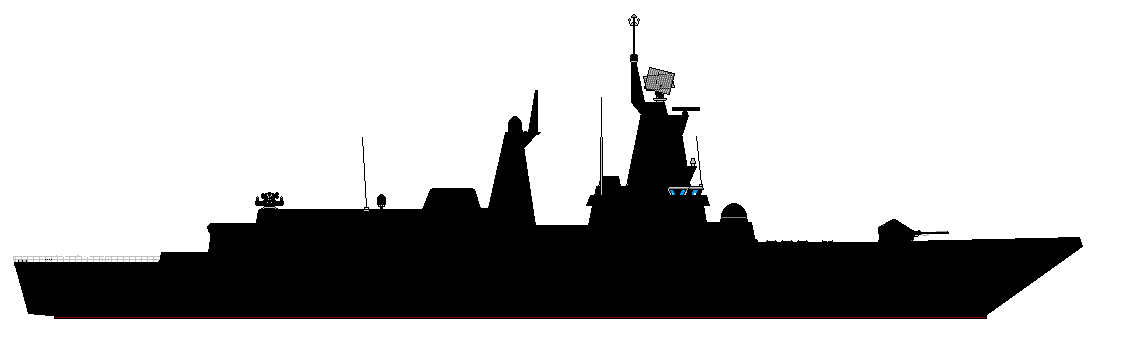

Sergey Gorshkov class siluete.GIF
Sergey Gorshkov class.GIF
Проект
Страна Naval Ensign of Russia.svg Россия
Изготовители "Северная верфь"
Операторы Военно-морской флот Российской Федерации
Годы постройки 1 февраля 2006
В строю Строится 3 корабля. На 2012 год флотом заказано 6. Запланировано всего 8 ед.
Основные характеристики
Водоизмещение 4500 тонн (полное)
Длина 130 м (наибольшая)
Ширина 16 м
Осадка 4,5 м
Двигатели Дизель-газотурбинная энергетическая установка
Мощность 65 000 л. с. (общая)
2 дизельных двигателя 10Д49 мощностью по 5200 л. с.,
2 ГТД М90ФР мощностью по 27 500 л. с.
Скорость хода 29 узлов
Дальность плавания 4000 морских миль
Экипаж 180—210 человек
Вооружение
Артиллерия 1x1 130-мм АУ А-192М
Ракетное вооружение до 16 противокорабельных ракет ЗМ55 «Оникс» или 3М54 (семейства «Калибр-НКЭ»)
ЗРК «Полимент-Редут» (32 ЗУР 9М96Е или до 128 ЗУР 9М100 в любых комбинациях)
2 ЗРАК «Палаш»
Противолодочное вооружение до 16 противолодочных ракет 91РЭ1 (семейства «Калибр-НКЭ»),
2x4 ПУ комплекса ПЛО и ПТЗ «Пакет-НК»
Авиационная группа 1 вертолёт Ка-27ПЛ

Фрегаты проекта 22350 — проект (тип) многоцелевого фрегата дальней морской зоны, разработанный для перевооружения Военно-Морского Флота России.

Содержание

История проектирования

Закрытый тендер на постройку головного корабля проекта Военно-Морской Флот России предполагал объявить ещё в начале 2002 года. Эскизный проект корабля был разработан в Северном проектно-конструкторском бюро и утверждён командованием ВМФ России в июне 2003 года, однако из-за того, что строительство корабля не было включено в гособоронзаказ, тендер был объявлен лишь в апреле 2005 года[1].

В июне этого же года на военно-морском салоне IMDS-2005 в Санкт-Петербурге начальником управления заказов и поставок кораблей, морского вооружения и военной техники Министерства обороны А. Шлемовым было сообщено, что в тендере участвуют три судостроительных предприятия: «Северная верфь», «Прибалтийский завод „Янтарь“» и ФГУП «Севмашпредприятие». Заявку на участие в тендере подавал и «Балтийский завод», но 11 апреля 2005 года группа ИСТ, владеющая «Балтийским заводом», и «Объединённая промышленная компания», контролирующая «Северную верфь», подписали Соглашение «О совместной реализации проектов в сфере военного судостроения»: группа ИСТ обязывалась не бороться за военные заказы, которые должны согласно документу концентрироваться на «Северной верфи»; «Балтийский завод» по условиям соглашения должен был оказывать партнёрам «всю необходимую технологическую поддержку при выполнении военных заказов»[1].

Имеется также проект постройки фрегатов проекта 22356 — серии российских многоцелевых боевых кораблей дальней морской зоны.

История строительства

Фрегат "Адмирал Горшков" достраивается на плаву. Октябрь 2012 года

Закладка головного корабля этого проекта — «Адмирал флота Советского Союза Горшков» состоялась 1 февраля 2006 года на санкт-петербургском судостроительном предприятии «Северная верфь». Главным строителем корабля стал Д. Ю. Силаньтев. Спущен на воду 29 октября 2010 года [2][3]. По плану, он должен вступить в строй в 2012 год[1][4]. Это первый крупный надводный боевой корабль, заложенный на верфях России за последние 15 лет. Всего за последующие 15-20 лет планируется построить до 20 фрегатов, базой для которых должны стать корабли этого проекта. Предполагается, что они будут входить в состав всех четырёх флотов ВМФ России.

Точное число запланированных к строительству кораблей серии неизвестно, но по неофициальным данным, руководство ВМФ планирует построить серию из 10-12 кораблей проекта 22350[3]. В состав Черноморского флота планируется включить шесть фрегатов проекта 22350[5].

Стоимость головного корабля этого типа должна составить около 400—420 млн долларов США. С учётом установки на корабль новейших вооружений, которые сейчас разрабатываются, реальная цена строительства одного фрегата может возрасти до 500 млн долларов[6].

17 марта 2011 года пресс-служба компании «ОАО „Северная верфь“» сообщила о заключении с Министерством обороны РФ контракта на строительство ещё четырёх фрегатов (вместе с уже строящимися — шесть) проекта 22350. Контракт подписан в рамках госпрограммы вооружений до 2020 года[7][8][9]. По оценке Центра анализа стратегий и технологий (ЦАСТ) минимальная цена фрегата 22350 составляет 18 млрд руб. Фрегаты должны быть переданы Военно-Морскому Флоту России до 2018 года[8].

Конструкция

Корпус и надстройка

Фрегаты проекта 22350 являются типичными кораблями длиннополубачной конструкции, со сплошной надстройкой, выполненной с использованием композитных конструкционных материалов на основе поливинилхлорида и углеродных волокон (композитные материалы обеспечивают снижение уровня вторичного радиолокационного поля корабля посредством поглощения и рассеивания радиоволн). Физические поля фрегата минимизированы. Благодаря оригинальной архитектуре надстройки и использованию композитных конструкционных материалов («стелс») снижена эффективная поверхность рассеивания корабля, что в свою очередь позволяет понизить его радиолокационную и оптическую заметность[10][6].

Кормовая оконечность — транцевая. Форма обводов корпуса и острый форштевень должна обеспечить кораблям проекта хорошие мореходные качества. Двойное дно идёт на протяжении большей части корпуса (от носовых отсеков с боезапасом вплоть до машинного отделения и кормового подзора). На корабле предполагается установить новые успокоители качки с неубирающимися рулями, что позволит уменьшить объёмы занимаемые механизмами управления успокоителями качки. Мореходность корабля должна обеспечивать применения вооружения и техники без ограничений при работающем успокоителе качки на волнении моря до 4-5 баллов. Весь боезапас управляемых ракет предполагается хранить в вертикальных пусковых установках с конструктивной защитой[10][6].

По известным данным полное водоизмещение корабля составит 4500 тонн.

Главная энергетическая установка

Для корабля в качестве ГЭУ выбрана дизель-газотурбинная энергетическая установка общей мощностью 65 000 л. с. ГЭУ состоит из двух дизельных двигателей 10Д49 мощностью по 5200 л. с. и 2 газотурбинных двигателей М90ФР мощностью по 27 500 л. с. Скорость полного хода — до 29 узлов[11].

Вооружение

УВП модернизированного ЗРК «Ураган»

Корабль будет нести комплекс вооружения, состоящий из управляемого ракетного, артиллерийского, радиотехнического и других видов вооружения. В носовой части корпуса перед надстройкой будут размещены два универсальных корабельных стрельбовых комплекса 3С14У1 (всего два стандартных модуля по восемь ячеек), предназначенных для хранения и запуска шестнадцати противокорабельных крылатых ракет ЗМ55 «Оникс» (PJ-10 BrahMos), либо противокорабельных и противолодочных ракет семейства «Калибр-НКЭ» (3М-54, 3М14, 91РТЭ2)[10].

Ячейка УКСК Калибр-НК с четырьмя видами ракет

Противолодочное вооружение фрегата будет представлено двумя побортно размещёнными в средней части надстройки (за лацпортами) пусковыми установками Медведка-2 по четыре ракеты в каждой[10][6].

Артиллерийское вооружение корабля представлено 130-миллиметровой артиллерийской установкой А-192 (дальность стрельбы до 22 км, скорострельность — 30 выстрелов в минуту)[10]. Артиллерийская система имеет широкий диапазон углов обстрела (170/80°); номенклатура боеприпасов позволяет ей поражать береговые, морские и воздушные цели, а новая радиолокационная система управления артиллерийским огнём 5П-10 «Пума», обладает многоканальностью по обстреливаемым целям[6]. Рядом с вертолётным ангаром предполагается разместить побортно два боевых модуля ЗРАК «Палаш».

О составе зенитного ракетного вооружения точных данных пока не имеется. Первоначально имелись сведения[11] о установке на корабле зенитного ракетного комплекса средней дальности «Штиль-1» (модернизированный вариант ЗРК «Ураган» в варианте с вертикальным пуском), но позднее появилась информация об установке на корабле ЗРК «Полимент-Редут», размещённом в носовой части корпуса перед УКСК ЗС14У1 и состоящем из 4 восьмиячеечных модулей. Всего боезапас насчитывает 32 ЗУР 48Н6Е2 (дальность стрельбы — 200 км) или 128 ЗУР 9М96Е (четыре вместо одной 48Н6Е2, дальность стрельбы — 135 км) или 512 ЗУР ближней самообороны РВВ-АЕ-ЗРК[10][6].

В состав авиационного вооружения входит 1 вертолёт Ка-27.

Представители проекта

Название Бортовой № Изготовитель Заводской № Дата закладки Спуск на воду Ввод в строй Флот Состояние Примечания
Адмирал флота Советского Союза Горшков Северная верфь (Санкт-Петербург) 921 1 февраля 2006 29 октября 2010 года[12] Перенесены на неопределенный срок Северный флот ВМФ России[13] Находится в высокой степени готовности. Заканчивается формирование надстройки. Монтируется радиоэлектронное оборудование. Испытания начнутся летом 2013 года. Войдет в 14-ю бригаду противолодочных кораблей Северного флота.[14] [15]
Адмирал флота Касатонов Северная верфь (Санкт-Петербург) 922 26 ноября 2009[16][17] 2012 (план)[18] ноябрь 2014 года (план)[18][19][20] Черноморский флот ВМФ России Сформирован корпус, идет насыщение.[21]
Адмирал Головко Северная верфь (Санкт-Петербург) 923 1 февраля 2012 2013[22] 2014[23] Северный флот ВМФ России Заложен.[24]
Адмирал Исаков Северная верфь (Санкт-Петербург) 2012 (план)[25] Северный флот ВМФ России ???? Планируется к закладке
Адмирал Юмашев Северная верфь (Санкт-Петербург) 2013 (план)[26] Северный флот ВМФ России ???? Планируется к закладке
Северная верфь (Санкт-Петербург) Подписан контракт[27]
Северная верфь (Санкт-Петербург) Подписан контракт[28]
Северная верфь (Санкт-Петербург) Подписан контракт[29]

См. также

Примечания

  1. 1 2 3 Курочкин Д. В. «Хороший и большой заказ будущего…» // История корабля : альманах. — 2006. — В. 9. — № 1. — С. 8—9.
  2. «Северная верфь» (Санкт-Петербург) спустила на воду фрегат «Адмирал Флота Советского Союза Горшков» Portnews.ru
  3. 1 2 «Адмирал Горшков» спущен на воду
  4. Санкт-Петербургские Ведомости — Экономика — Фрегат, быстрее стройся!
  5. Черноморский флот получит 18 кораблей за десять лет. Lenta.ru
  6. 1 2 3 4 5 6 22350 Горшков Gorshkov class
  7. «Северная верфь» построит для ВМФ России 17 боевых кораблей
  8. 1 2 Минобороны повышает цену «Северной верфи». Предприятие получило новый крупный контракт
  9. «Северная верфь» построит для ВМФ РФ 17 кораблей, сообщил источник
  10. 1 2 3 4 5 6 Денис Кораблёв Проект 22350
  11. 1 2 Ъ-Власть — Проекты и строящиеся корабли
  12. Спущен на воду фрегат «Адмирал флота Советского Союза Горшков»
  13. Российский флот получит фрегат из углепластика
  14. Российский флот получит фрегат из углепластика
  15. "Адмирал Горшков" на испытания в Баренцево море в ноябре не выйдет
  16. Закладка первого серийного фрегата дальней и ближней морских зон «Адмирал флота Касатонов» состоится на «Северной верфи»
  17. Russia starts construction of 2nd Adm. Gorshkov class frigate | Russia | RIA Novosti  (англ.)
  18. 1 2 На «Северной верфи» в Петербурге заложен новый фрегат
  19. «Северная верфь» заложила новый фрегат для ВМФ России
  20. «Северная верфь» объясняет срыв гособоронзаказа недостаточным бюджетным финансированием
  21. 03.04.12 "Северная верфь" в мае спустит на воду третий серийный корвет проекта 20380 "Стойкий" - Военный паритет
  22. Будущее ВМФ России – строящиеся корабли
  23. Будущее ВМФ России – строящиеся корабли
  24. http://flot.com/news/navy/index.php?ELEMENT_ID=103653 Фрегат "Адмирал Головко" торжественно заложен на "Северной верфи"
  25. Заявлено о перспективах развития Военно-морского флота
  26. Заявлено о перспективах развития Военно-морского флота
  27. Новости ВПК
  28. Госпрограмма вооружений приросла "Ясенями" и "Бореями"
  29. Госпрограмма вооружений приросла "Ясенями" и "Бореями"

Литература

  • Курочкин Д. В. «Хороший и большой заказ будущего…» // История корабля : альманах. — 2006. — В. 9. — № 1. — С. 8—9.
