- 5"/54 Mark 42
-
127-мм/54 артиллерийская установка Mark 42

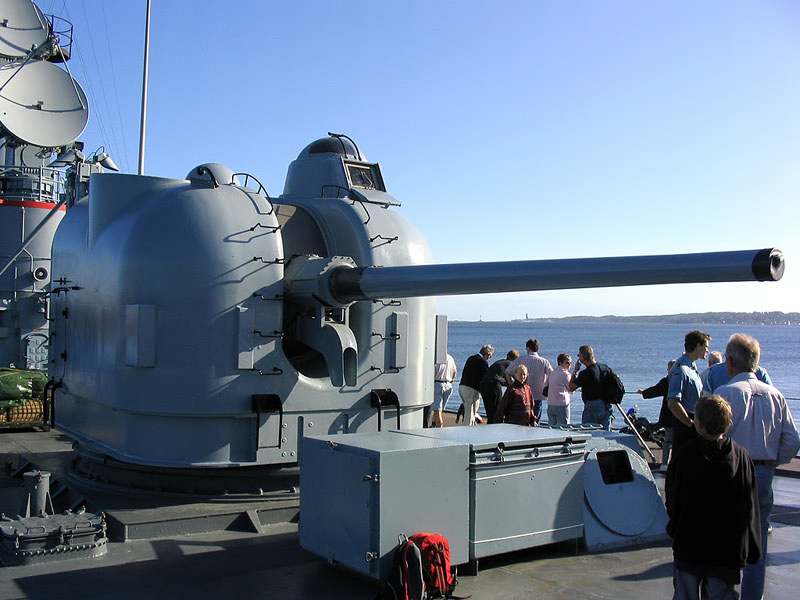

АУ Mk42 на эсминце D185 «Лютьенс»Тип: Корабельная АУ Страна: United States История службы Годы эксплуатации: 1953– Войны и конфликты: Война во Вьетнаме Характеристики Масса, кг: 60,4 т Длина, мм: 9,65 м Длина ствола, мм: 6,86 м Снаряд: 31,75 кг Калибр, мм: 127 мм Противооткатное устройство: 0,48 м Угол возвышения: -15°/+85° Угол поворота: ±150° Скорострельность,
выстрелов/мин:40 (1953)
28 (1968)Начальная скорость
снаряда, м/с808 м/с Максимальная
дальность, м:23 700 м (+45°)
15 700 м (по высоте при +85°)Изображения на Викискладе?: 127-мм/54 артиллерийская установка Mark 42 127-мм артиллерийская установка Mark 42 — американская универсальная автоматическая корабельная артиллерийская установка. Состояла на вооружении ВМС США и других стран. Разработка орудия началась в 1950-х годах в качестве замены 127-мм/38 орудию времён Второй мировой войны.
Управление установкой осуществляется СУАО Mk68, либо вручную[1]. Масса установки 60,4 тонны, включая два барабана с 40 готовыми к стрельбе выстрелами. Масса снаряда — 31,75 кг, начальная скорость — 808 м/с[2]. Максимальный темп стрельбы — 40 выстрелов в минуту[3]. Емкость магазина — 599 выстрелов[2]. Первоначально установка предусматривала места для двух наводчиков, осуществлявших ручное наведение по надводным и воздушным целям, однако с увеличением скорости самолётов, ручная наводка по воздушным целям потеряла практический смысл.
С 1971 года на кораблях ВМФ США установка Mk42 заменяется облегченной (22,1 тонн) установкой Mk 45[4], обеспечивающей упрощённое техническое обслуживание и повышенную надёжность[5].
Содержание
Установки на кораблях
- Крейсер «Нортхэмптон» (англ.)
- Авианосцы типа «Форрестол»
- Крейсера типа «Белкнап»
- Крейсер «Тракстан»
- Эскадренные миноносцы типа «Чарльз Ф. Адамс»
Эскадренные миноносцы типа «Перт» (англ.)
Эскадренные миноносцы типа «Лютьенс»
- Эскадренные миноносцы типа «Кунц»
- Эскадренные миноносцы типа «Форрест Шерман»
- Эскадренные миноносцы типа «Митчер»
- Фрегаты типа «Нокс»
- Эскадренные миноносцы типа «Татикадзэ»
- Эскадренные миноносцы типа «Хатакадзэ»
- Эскадренные миноносцы типа «Харуна»
- Эскадренные миноносцы типа «Такацуки»
- Эскадренные миноносцы типа «Сиранэ»
См. также
Примечания
Литература
- Bailey, Alfred D., Major USMC (January 1983). «The 16-incher: Big, Big Gun» (United States Naval Institute Proceedings).
- Cooney, David M., RADM USN Ships, Aircraft and Weapons of the United States Navy (NAVSO P-3564). — U.S. Government Printing Office, 1980.
- Fairfield, A.P. Naval Ordnance. — The Lord Baltimore Press, 1921.
- O'Neil, William D., III, LCDR USNR (March 1971). «Gun Systems? For Air Defense?» (United States Naval Institute Proceedings).
Ссылки
5"/54 Mark 42 на Викискладе? - GlobalSecurity.org Mk 42.
- NavWeaps.com Mk 42.
- 5"/54 MK 42 GUN - Seaman - Military manual for the Seaman rate на Tpub.com.
