5"/38 Mark 12

5"/38 Mark 12
Орудия 5"/38 Mark 12 в одноствольных башнях Mk 30, установленные на эсминце типа «Флетчер»
Тип:	морское универсальное орудие
Страна:	США
История службы
Годы эксплуатации:	1934
Использовалось:	ВМС США
История производства
Разработан:	1932
Всего выпущено:	>8000
Характеристики
Масса, кг:	1 810
Длина, мм:	5,685 м
Длина ствола, мм:	38 кал.
Снаряд:	раздельное заряжание
Калибр, мм:	127 мм (5 дюймов)
Угол возвышения:	−15° +85°
Скорострельность, выстрелов/мин:	15
Начальная скорость снаряда, м/с	760-790
Изображения на Викискладе?:	5"/38 Mark 12

Mark 12 5"/38 — американское 127-мм корабельное орудие периода Второй мировой войны. 5" — калибр орудия в дюймах, 38 — длина ствола в калибрах.

Одно из самых известных артиллерийских орудий Второй мировой войны. Существовало в двух основных вариантах: неуниверсальном и универсальном (зенитном и противокорабельном). Их различие заключалось в том, что подача снарядов в первом варианте осуществлялась при угле подъёма ствола до 35°. В универсальном варианте подача снарядов осуществлялась до угла подъёма ствола в 85°. Орудие устанавливалось в одно и двух-орудийных установках. Артиллерийские установки существовали в нескольких вариантах исполнения: открытом, со щитом, открытым сзади и полностью закрытом (башенные установки), с установкой на центральном штыре или кольцевом погоне.

Орудие Mark 12 разрабатывалась как универсальное. За основу было взято орудие 5"/51 Mark 9 с укороченным стволом. Длина ствола подобрана как средняя между 5"/51 неуниверсальным орудием и зенитным 5"/25. Многими специалистами артустановки на базе орудия Mark 12 5"/38 под управлением СУАО Mark 37 рассматриваются как одни из самых лучших универсальных АУ среднего калибра периода Второй мировой войны. С башней, установленной на кольцевом погоне, и со встроенной системой подачи боеприпаса, скорострельность орудия составляла 15 выстрелов в минуту. Хорошо натренированные расчёты доводили темп стрельбы до 21 выстрела в минуту. В варианте установки на центральном штыре и с ручной подачей скорострельность составляла 12-15 выстрелов в минуту. Несмотря на высокую эффективность стрельбы и СУАО, средний расход снарядов на один сбитый самолет составил 1000 штук. Средняя живучесть ствола 4600 выстрелов.

Орудие впервые было использовано в 1934 году на эсминцах типа «Фаррагут» в артустановке с башней Mark 21. После устранения некоторых недостатков ранних модификаций, специалистами отмечалась высокая надёжность и эффективность орудия. Оно получилось настолько удачным, что практически на всех кораблях ВМФ США, построенных с 1939 по 1946 год, устанавливались артустановки среднего калибра на его базе. Также эти орудия устанавливались на ряде английских и бразильских кораблей.

Средняя стоимость ствола с затвором составила 100 000 долларов. Всего в период между 1934 и 1945 годом было произведено более 8000 орудий.

В том числе:

• 2168 в одноорудийных установках;
• 2714 в двухорудийных установках для вооружения кораблей;
• 3298 в одноорудийных установках для вспомогательных судов.

В ВМФ США уже нет находящихся в строю кораблей, вооруженных орудиями Mark 12. Тем не менее, в арсеналах США всё ещё хранится большое количество выстрелов к ним (в 1980-х годах более 720 000), так как в резерве числятся корабли, вооруженных артустановками на базе Mark 12.

Конструкция

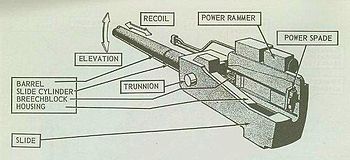

Схема, показывающая основные детали орудия и его общее устройство

Артустановки оснащены одним или двумя орудиями. Подача патронов для одноорудийных артустановок осуществляется слева. В двухорудийных установках такое орудие устанавливается справа. А слева устанавливается орудие, изготовленное в зеркальном отражении, с подачей патронов с правой стороны. Масса орудия без затвора 1810 кг (3990 фунтов). Впервые установлено в 1934 году на эсминцах типа Фаррагут в артустановках с башней на центральном штыре.

Затвор

Затвор полуавтоматический. Часть энергии отката используется для подготовки орудия к следующему выстрелу. После выстрела полуавтоматика производит взвод ударника, открытие вертикального клинового затвора и извлечение стреляной гильзы. Одновременно сжатым воздухом производится эжектирование пороховых газов из канала ствола орудия.

Заряжание

Зарядный лоток с выстрелом

Заряжание ручное, раздельное. Двое заряжающих располагаются возле каждого орудия. Их функции заключаются в извлечении выстрела, состоящего из снаряда (подается заряжающим № 1) и гильзы с зарядом (подается заряжающим № 2) с подъёмника (на артустановках с центральным штырем с полки рядом с орудием) и перемещения его на зарядный лоток. После этого начинается собственно процесс заряжания.

Электрогидравлический досылатель крепится болтами к верхней части затвора. Это устройство снабжено электродвигателем мощностью от 5 до 7.5 л.с. и предназначено для досылания 42 килограммового выстрела длиной 1,21 метра в зарядную камеру при любом угле возвышения орудия за время меньше одной секунды.

Вертикальный клиновой затвор, включающий ударник, запирает камору после помещения в неё выстрела.

Противооткатные устройства

Схематичное изображение противооткатных устройств

Орудие снабжено гидравлическим тормозом отката. Он состоит из двух поршней в гидроцилиндре, которые поглощают основную энергию отката. Они также демпфируют удар механизмов пневматического накатника при возврате ствола в исходное положение.

Пневматический накатник представляет собой камеру, наполненную воздухом высокого давления. В задней его части расположен поршень. При откате поршень сжимает воздух в накатнике, а затем возвращает ствол в исходное положение. В исходном положении давление в камере накатника составляет 10 МПа. В процессе отката давление в накатнике возрастает до 15 МПа.

Ствол

Ствол орудия имеет канал диаметром 127 мм и длиной 4800 мм. В канале расположены 45 хромированных нарезов правого вращения. Шаг нарезки 3800 мм. На орудиях модификации Mark 12 mod 0 и 1 ствол закреплен на кожухе с помощью быстросъемного байонетного соединения. Это сделано для возможности замены стволов силами плавбаз непосредственно на театре боевых действий. На модификации Mark 12 mod 2 ствол выполнен зацело со ствольной коробкой и изготавливается из стали повышенной прочности.

Артустановки

Арустановки выполнялись в четырех основных вариантах:

• Двухорудийные (англ. Twin) — в закрытой башне, установленной на кольцевом погоне.
• Закрытые одноорудийные (англ. Enclosed Single) — в закрытой башне, установленной на кольцевом погоне.
• Открытая одноорудийная установка на кольцевом погоне (англ. Open Single Base Ring Mount) — с открытым сзади щитовым прикрытием, установленная на кольцевом погоне.
• Одноорудийная открытая палубная установка на центральном штыре (англ. Open Single Pedestal Mount) — в открытом или закрытом щитом вариантах, с установкой на штыре.

• Основные варианты артустановок
•

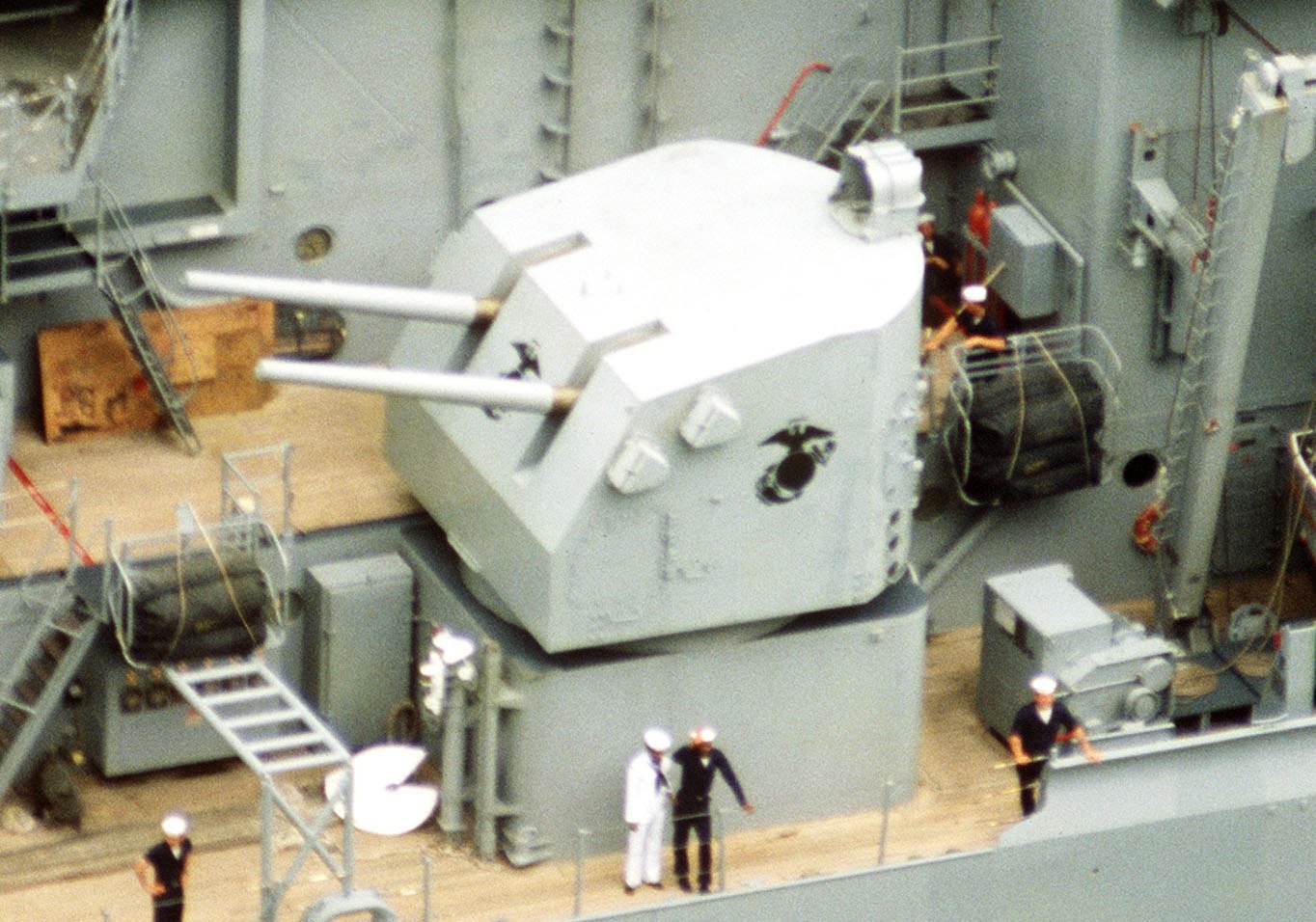

  Двухорудийная закрытая артустановка Mk28 Mod2 на линкоре «Нью-Джерси»

•

  Одноорудийные закрытые артустановки на кольцевом погоне Mk30 на палубе эсминца типа «Флетчер»

•

  Одноорудийная открытая палубная установка на центральном штыре Mk21 на палубе эсминца типа «Мэхэн»

Боеприпасы

Зенитный пятидюймовый боеприпас полураздельного заряжания

Этот раздел статьи ещё не написан. Согласно замыслу одного из участников Википедии, на этом месте должен располагаться специальный раздел. Вы можете помочь проекту, написав этот раздел.

Модификации

Модификация	Кол-во стволов	Масса АУ, кг	Угол подъема стволов	Конструкция	Корабли (количество АУ на корабле)
Mk21	1	13272-14200	−15 / +85	Открытая на центральном штыре	ЭМ типа «Фаррегат»(5), «Мэхэн»(5) Кормовые орудия: «Гридли»(2), «Мэхэн» подтип «Данлэп»(3), «Бэгли»(2) Marcilio Dias (4), Acre (2) Auxiliaries, Merchant ships
Mk21 mod 16	1		−15 / +85	Открытая на центральном штыре	«Йорктаун»(8), «Энтерпрайз»(8)
Mk22	2	34 133	−10 / +35	Закрытая на кольцевом погоне	лидеры ЭМ «Портер»(4), «Сомерс»(4)
Mk24 Mod1	1	13270-14152	−15 / +85	Открытая на центральном штыре	«Уосп»(8)
Mk24 Mod2	1		−15 / +85	Открытая на центральном штыре	«Хорнет»(8)
Mk24 Mod11	1		−10 / +85	Открытая на центральном штыре	АВ типа «Индепенденс»(2), «Эссекс»(4 на спонсонах)
Mk25	1	19 051-20 367	−15 / +85	Закрытая на кольцевом погоне	носовые орудия на ЭМ типа «Гридли» и «Мэхэн» подтип «Данлэп»(2)
Mk28 Mod0	2	70 894	−15 / +85	Закрытая на кольцевом погоне	ЛК типов «Северная Каролина»(10) и «Саут Дакота»(8 на BB-57, 10 на остальных)
Mk28 Mod2	2	77 399	−15 / +85	Закрытая на кольцевом погоне	ЛК типа «Айова»(10)
Mk29 Mod0	2	49 000	−15 / +85	Закрытая на кольцевом погоне	КРЛ типов «Бруклин» подтип «Сент Луис»(4), «Атланта»(8 на CL-51 — CL-54 , 6 АУ на CL-95 — CL-98 и CL-119 — CL-121)
Mk30 Mod0,2,4,5	1	18 552	−15 / +85	Закрытая на кольцевом погоне	КРТ типа «Уичита» (4) — Mark 30 Mods 0, 4 и 5 ЭМ типов «Бэгли»(2) и «Бенхэм»(2) — Mark 30 Mods 0 и 2 (носовые орудия) «Симс»(3) — Mark 30 Mods 0 и 2 (орудия № 1, № 2 и № 5) «Бенсон»(3) и «Гливс»(3) — Mark 30 различных модификаций (орудия № 1, № 2 и № 5) «Флетчер»(5) — Mark 30 различных модификаций
Mk30 Mod1	1	15195	−15 / +85	Открытая на кольцевом погоне	ЭМ типов «Бенхэм»(2) — кормовые орудия «Симс»(2),«Бенсон»(2) и «Гливс»(2) — орудия № 3 и № 4 Albany (2) — Mark 30?
Mk30 Mod41	1	18 779	−15 / +85	Закрытая на кольцевом погоне
Mk30 Mod42	1		−15 / +85	Закрытая на кольцевом погоне	Rudderdow (2), John C. Butler (2)
Mk30 Mod51	1		−5 / +85	Открытая на кольцевом погоне
Mark 30 Mod 80	1		−15 / +27	Открытая на кольцевом погоне	Эскортные авианосцы (1 или 2)
Mk32 Mod0	2	47 899	−15 / +85	Закрытая на кольцевом погоне	КРТ типа «Де Мойн»(6), «Балтимор»(6), «Орегон Сити»(6); КРЛ типа «Кливленд»(6), «Фарго»(6), часть авианосцев типа «Эссекс»(4)
Mk32 Mod2	2		−15 / +85	Закрытая на кольцевом погоне	часть авианосцев типа «Эссекс» (4)
Mk32 Mod4	2	54 598	−15 / +85	Закрытая на кольцевом погоне	КР типа «Аляска» (6), часть авианосцев типа «Эссекс»(4)
Mk37 mod2	1	15 740	−15 / +85	Открытая на кольцевом погоне	Ameer (2)?
Mk38 Mod0	2	43 409	−15 / +85	Закрытая на кольцевом погоне	«Аллен М. Самнер»(3) и «Гиринг»(3) Peder Skram (2) Impetuoso (2) и San Giorgio (3)
