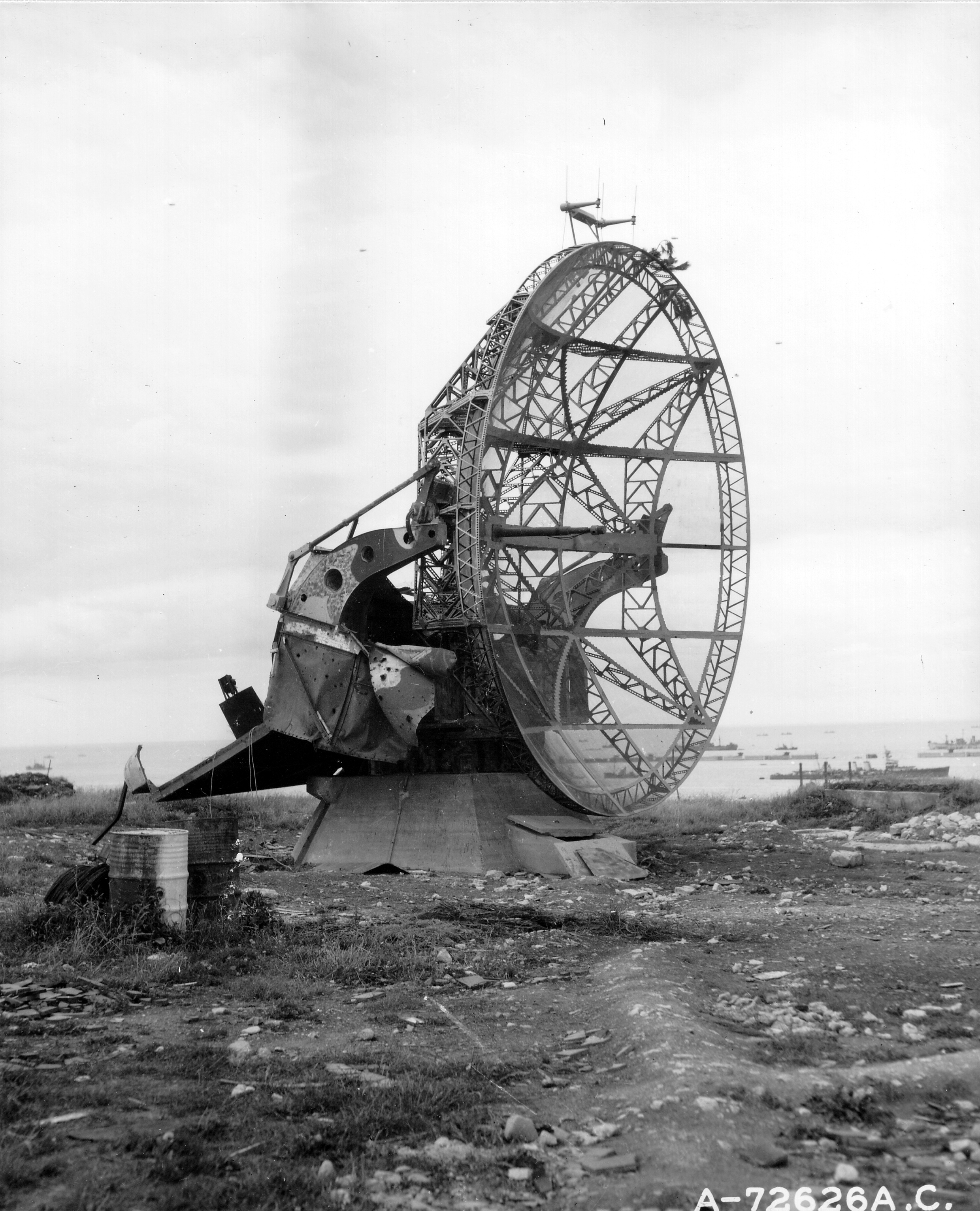

Радиолокационная станция (РЛС) или рада́р (англ. radar от RAdio Detection And Ranging — радиообнаружение и дальнометрия) — система для обнаружения воздушных, морских и наземных объектов, а также для определения их дальности, скорости и геометрических параметров. Использует метод, основанный на излучении радиоволн и регистрации их отражений от объектов. Английский термин-акроним появился в 1941 году, впоследствии в его написании прописные буквы были заменены строчными.
Содержание
История
В 1887 году немецкий физик Генрих Герц начал эксперименты, в ходе которых он открыл существование электромагнитных волн, предсказанных теорией Джеймса Максвелла. Герц научился генерировать и улавливать электромагнитные радиоволны и обнаружил, что они по-разному поглощаются и отражаются различными материалами.
Попутно с работами по радиосвязи А. С. Попов сделал еще одно важное открытие. В 1897 году во время опытов по радиосвязи между кораблями он обнаружил явление отражения радиоволн от корабля. Радиопередатчик был установлен на верхнем мостике транспорта «Европа», стоявшем на якоре, а радиоприемник — на крейсере «Африка». В отчете комиссии, назначенной для проведения этих опытов, А. С. Попов писал:
«Влияние судовой обстановки сказывается в следующем: все металлические предметы (мачты, трубы, снасти) должны мешать действию приборов как на станции отправления, так и на станции получения, потому что, попадая на пути электромагнитной волны, они нарушают её правильность, отчасти подобно тому, как действует на обыкновенную волну, распространяющуюся по поверхности воды, брекватер, отчасти вследствие интерференции волн, в них возбужденных, с волнами источника, то есть влияют неблагоприятно».
и далее:
«Наблюдалось также влияние промежуточного судна. Так, во время опытов между „Европой“ и „Африкой“ попадал крейсер „Лейтенант Ильин“, и если это случалось при больших расстояниях, то взаимодействие приборов прекращалось, пока суда не сходили с одной прямой линии».
В 1905 году X. Хюльсмейеру был выдан германский патент, по заявке идеи радиолокатора от 30 апреля 1904 г.[1]. В США открытие отражения радиоволн приписывают Тейлору и Юнгу в 1922 году.
Одно из первых устройств, предназначенных для радиолокации воздушных объектов продемонстрировал 26 февраля 1935 года шотландский физик Роберт Ватсон-Ватт, который примерно за год до этого получил первый патент на изобретение подобной системы.
Во второй половине 30-х англичане начали устанавливать на своих кораблях первые радары.
В США первый контракт военных с промышленностью был заключён в 1939 году.
В СССР и России
В Советском Союзе осознание необходимости средств обнаружения авиации, свободных от недостатков звукового и оптического наблюдения, привела к разворачиванию исследований в области радиолокации. Идея, предложенная молодым артиллеристом Павлом Ощепковым получила одобрение высшего командования: наркома обороны СССР К. Е. Ворошилова и его заместителя — М. Н. Тухачевского.
3 января 1934 года в СССР был успешно проведён эксперимент по обнаружению самолёта радиолокационным методом. Самолёт, летящий на высоте 150 метров был обнаружен на дальности 600 метров от радарной установки. Эксперимент был организован представителями Ленинградского Института Электротехники и Центральной Радиолаборатории. В 1934 году маршал Тухачевский в письме правительству СССР написал: «Опыты по обнаружению самолётов с помощью электромагнитного луча подтвердили правильность положенного в основу принципа». Первая опытная установка «Рапид» была опробована в том же году[2][3], в 1936 году советская сантиметровая радиолокационная станция «Буря» засекала самолёт с расстояния 10 километров[2][4]. Работы по радиолокации были начаты и в УФТИ в Харькове. Первые РЛС в СССР, принятые на вооружение РККА и выпускавшиеся серийно были: РУС-1 — с 1939 года и РУС-2 — с 1940 года. Во время войны программу по созданию советских радаров возглавлял инженер-адмирал Аксель Берг, сведения об американских разработках добывала советская разведка.
В 1946 году американские специалисты — Реймонд и Хачертон, бывший сотрудник посольства США в Москве, написали: «Советские учёные успешно разработали теорию радара за несколько лет до того, как радар был изобретён в Англии».[5]
Классификация
- По сфере применения различают
- военные;
- гражданские;
- По назначению
- РЛС обнаружения;
- РЛС управления и слежения;
- Панорамные РЛС;
- РЛС бокового обзора;
- Метеорологические РЛС;
- РЛС целеуказания;
- РЛС обзора обстановки;
- По характеру носителя
- Береговые РЛС
- Морские РЛС
- Бортовые РЛС
- Мобильные РЛС
- По типу действия
- Первичные или пассивные
- Вторичные или активные
- Совмещённые
- По методу действия
- Надгоризонтный радиолокатор
- Загоризонтный радиолокатор
- По диапазону волн
- Метровые
- Дециметровые
- Сантиметровые
- Миллиметровые
Устройство и принцип действия Первичного радиолокатора
Эта статья или раздел нуждается в переработке. Пожалуйста, улучшите статью в соответствии с правилами написания статей.В этой статье не хватает ссылок на источники информации. Информация должна быть проверяема, иначе она может быть поставлена под сомнение и удалена.
Вы можете отредактировать эту статью, добавив ссылки на авторитетные источники.
Эта отметка установлена 14 мая 2011.Первичный (пассивный) радиолокатор, в основном, служит для обнаружения целей, освещая их электромагнитной волной и затем принимая отражения (эхо) этой волны от цели. Поскольку скорость электромагнитных волн постоянна (скорость света), становится возможным определить расстояние до цели, основываясь на измерении различных параметров распространения сигнала.
В основе устройства радиолокационной станции лежат три компонента: передатчик, антенна и приёмник.
Передатчик (передающее устройство) является источником электромагнитного сигнала высокой мощности. Он может представлять собой мощный импульсный генератор. Для импульсных РЛС сантиметрового диапазона — обычно магнетрон или импульсный генератор работающий по схеме: задающий генератор — мощный усилитель, использующий в качестве генератора чаще всего лампу бегущей волны, а для РЛС метрового диапазона, часто используют — триодную лампу. В зависимости от конструкции, передатчик работает либо в импульсном режиме, формируя повторяющиеся короткие мощные электромагнитные импульсы, либо излучает непрерывный электромагнитный сигнал.
Антенна выполняет фокусировку сигнала передатчика и формирование диаграммы направленности, а также приём отражённого от цели сигнала и передачу этого сигнала в приёмник. В зависимости от реализации приём отражённого сигнала может осуществляться либо той же самой антенной, либо другой, которая иногда может располагаться на значительном расстоянии от передающего устройства. В случае, если передача и приём совмещены в одной антенне, эти два действия выполняются поочерёдно, а чтобы мощный сигнал, просачивающийся от передающего передатчика в приёмник не ослепил приёмник слабого эха, перед приёмником размещают специальное устройство, закрывающее вход приёмника в момент излучения зондирующего сигнала.
Приёмник (приёмное устройство) выполняет усиление и обработку принятого сигнала. В самом простом случае результирующий сигнал подаётся на лучевую трубку (экран), которая показывает изображение, синхронизированное с движением антенны.
Различные РЛС основаны на различных методах измерения отражённого сигнала:
Частотный метод
Частотный метод измерения дальности основан на использовании частотной модуляции излучаемых непрерывных сигналов. В данном методе за период излучается частота, меняющаяся по линейному закону от f1 до f2. Отраженный сигнал придёт промодулированным линейно в момент времени, предшествующий настоящему на время задержки. Т.о. частота отраженного сигнала, принятого на РЛС, будет пропорционально зависеть от времени. Время запаздывания определяется по резкой перемене в частоте разностного сигнала.
Достоинства:
- позволяет измерять очень малые дальности;
- используется маломощный передатчик;
Недостатки:
- необходимо использование двух антенн;
- ухудшение чувствительности приёмника вследствие просачивания через антенну в приемный тракт излучения передатчика, подверженного случайным изменениям;
- высокие требования к линейности изменения частоты;
Это основные её недостатки.
Фазовый метод
Фазовый (когерентный) метод радиолокации основан на выделении и анализе разности фаз отправленного и отражённого сигналов, которая возникает из-за эффекта Доплера, когда сигнал отражается от движущегося объекта. При этом передающее устройство может работать как непрерывно, так и в импульсном режиме. Основным преимуществом данного метода является то, что он «позволяет наблюдать только движущиеся объекты, а это исключает помехи от неподвижных предметов, расположенных между приёмной аппаратурой и целью или за ней.»[6]
Так как при этом используются ультракороткие волны, то однозначный диапазон измерения дальности составляет порядка единиц метра. Поэтому на практике используют более сложные схемы, в которых присутствует две и больше частот.
Достоинства:
- маломощное излучение, так как генерируются незатухающие колебания;
- точность не зависит от доплеровского сдвига частоты отражения;
- достаточно простое устройство;
Недостатки:
- отсутствие разрешения по дальности;
- ухудшение чувствительности приёмника вследствие проникновения через антенну в приёмный тракт излучения передатчика, подверженного случайным изменениям;
Импульсный метод
Современные радары сопровождения построены как импульсные радары. Импульсный радар передаёт излучающий сигнал только в течение очень краткого времени, коротким импульсом (обычно приблизительно микросекунда), после чего переходит в режим приёма и слушает эхо, отражённое от цели, в то время как излучённый импульс распространяется в пространстве.
Поскольку импульс уходит далеко от радара с постоянной скоростью, время, прошедшее с момента посылки импульса и до момента получения эхо-ответа, — есть прямая зависимость расстояния до цели. Следующий импульс можно послать только через некоторое время, а именно после того как импульс придёт обратно (это зависит от дальности обнаружения радара, мощности передатчика, усиления антенны, чувствительности приёмника). Если импульс посылать раньше, то эхо предыдущего импульса от отдалённой цели может быть спутано с эхом второго импульса от близкой цели.
Промежуток времени между импульсами называют интервалом повторения импульса, обратная к нему величина — важный параметр, который называют частотой повторения импульса (ЧПИ) . Радары низкой частоты дальнего обзора, обычно имеют интервал повторения в несколько сотен импульсов в секунду. Частота повторения импульсов является одним из отличительных признаков, по которым возможно дистанционное определение модели РЛС.Достоинства импульсного метода измерения дальности:
- возможность построения РЛС с одной антенной;
- простота индикаторного устройства;
- удобство измерения дальности нескольких целей;
- простота излучаемых импульсов, длящихся очень малое время [pic], и принимаемых сигналов;
Недостатки:
- Необходимость использования больших импульсных мощностей передатчика;
- невозможность измерения малых дальностей;
- большая мертвая зона;
Устранение пассивных помех
Одной из основных проблем импульсных РЛС является избавление от сигнала, отражающегося от неподвижных объектов: земной поверхности, высоких холмов и т. п. Если к примеру, самолёт находится на фоне высокого холма, отражённый сигнал от этого холма полностью перекроет сигнал от самолёта. Для наземных РЛС эта проблема проявляется при работе с низколетящими объектами. Для бортовых импульсных РЛС она выражается в том, что отражение от земной поверхности затеняет все объекты, лежащие ниже самолёта с радиолокатором.
Методы устранения помех используют, так или иначе, эффект Доплера (частота волны, отражённой от приближающегося объекта, увеличивается, от уходящего объекта — уменьшается).
Самый простой радар, который может обнаружить цель в помехах — радар с селекцией движущихся целей (СДЦ) — импульсный радар, который сравнивает отражения более чем от двух или больше интервалов повторения импульса. Любая цель, которая, движется относительно радара, производит изменение в параметре сигнала (стадия в последовательном СДЦ), тогда как помехи остаются неизменными. Устранение помех происходит путём вычитания отражений из двух последовательных интервалов. На практике устранение помех может быть осуществлено в специальных устройствах — черезпериодных компенсаторах или алгоритмами в программном обеспечении.
СДЦ, работающие с постоянной частотой повторения импульсов, имеют фундаментальную слабость: они являются слепыми к целям со специфическими круговыми скоростями (которые производят изменения фаз точно в 360 градусов), и такие цели не отображаются. Скорость, при которой цель исчезает для радиолокатора, зависит от рабочей частоты станции и от частоты повторения импульсов. Современные СДЦ излучают несколько импульсов с различной частоты повторения — такой, что невидимые скорости в каждой частоте повторения импульсов охвачены другими ЧПИ.
Другой способ избавления от помех реализован в импульсно-доплеровских РЛС, которые используют существенно более сложную обработку чем РЛС с СДЦ.
Важное свойство импульсно-доплеровских РЛС — это когерентность сигнала. Это значит, что посланные сигналы и отражения должны иметь определённую фазовую зависимость.
Импульсно-доплеровские РЛС обычно считаются лучше РЛС с СДЦ при обнаружении низколетящих целей во множественных помехах земли, это — предпочтительная техника, используемая в современном истребителе, для воздушного перехвата/управления огнём (примеры тому AN/APG-63, 65, 66, 67 и 70 радары). В современном доплеровском радаре большинство обработки выполняется отдельным процессором в цифровом виде с помощью цифровых сигнальных процессоров, обычно используя высокопроизводительный алгоритм Быстрое преобразование Фурье для преобразования цифровых данных образцов отражений кое во что более управляемое другими алгоритмами. Цифровые обработчики сигналов очень гибки, поскольку используемые в них алгоритмы могут оперативно заменяться другими, изменением только программы в памяти устройства («прошивку» ПЗУ), таким образом, в случае необходимости, быстро приспосабливаясь к технике глушения противника.
Диапазоны РЛС
Частотные диапазоны РЛС американского стандарта IEEE Диапазон Этимология Частоты Длина волны Примечания HF англ. high frequency 3—30 МГц 10—100 м Радары береговой охраны, «загоризонтные» РЛС P англ. previous < 300 МГц > 1 м Использовался в первых радарах VHF англ. very high frequency 50—330 МГц 0,9—6 м Обнаружение на больших дальностях, исследования Земли UHF англ. ultra high frequency 300—1000 МГц 0,3—1 м Обнаружение на больших дальностях (например, артиллерийского обстрела), исследования лесов, поверхности Земли L англ. Long 1—2 ГГц 15—30 см наблюдение и контроль за воздушным движением S англ. Short 2—4 ГГц 7,5—15 см управление воздушным движением, метеорология, морские радары C англ. Compromise 4—8 ГГц 3,75—7,5 см метеорология, спутниковое вещание, промежуточный диапазон между X и S X 8—12 ГГц 2,5—3,75 см управление оружием, наведение ракет, морские радары, погода, картографирование среднего разрешения; в США диапазон 10,525 ГГц ± 25 МГц используется в РЛС аэропортов Ku англ. under K 12—18 ГГц 1,67—2,5 см картографирование высокого разрешения, спутниковая альтиметрия K нем. kurz — «короткий» 18—27 ГГц 1,11—1,67 см использование ограничено из-за сильного поглощения водяным паром, поэтому используются диапазоны Ku и Ka. Диапазон K используется для обнаружения облаков, в полицейских дорожных радарах (24,150 ± 0,100 ГГц). Ka англ. above K 27—40 ГГц 0,75—1,11 см Картографирование, управление воздушным движением на коротких дистанциях, специальные радары, управляющие дорожными фотокамерами (34,300 ± 0,100 ГГц) mm 40—300 ГГц 1—7,5 мм миллиметровые волны, делятся на два следующих диапазона V 40—75 ГГц 4,0—7,5 мм медицинские аппараты КВЧ, применяемые для физиотерапии W 75—110 ГГц 2,7—4,0 мм сенсоры в экспериментальных автоматических транспортных средствах, высокоточные исследования погодных явлений Вторичная радиолокация
«Вторичная радиолокация» используется в авиации для опознавания самолетов. Основная особенность — использование активного ответчика на самолётах.
Принцип действия вторичного радиолокатора несколько отличается, от принципа Первичной радиолокации. В основе устройства Вторичной радиолокационной станции лежат компоненты: передатчик, антенна, генераторы азимутальных меток, приёмник, сигнальный процессор, индикатор и самолётный ответчик с антенной.
Передатчик — служит для излучения импульсов запроса в антенну на частоте 1030 МГц
Антенна — служит для излучения и приёма отражённого сигнала. По стандартам ICAO для вторичной радиолокации антенна излучает на частоте 1030МГц и принимает на частоте 1090 МГц.
Генераторы азимутальных меток — служат для генерации азимутальных меток (Azimuth Change Pulse или ACP) и генерации метки Севера (Azimuth Reference Pulse или ARP). За один оборот антенны РЛС генерируется 4096 малых азимутальных меток(для старых систем) или 16384 малых азимутальных меток (для новых систем, их ещё называет улучшенные малые азимутальные метки (Improved Azimuth Change pulse или IACP), а также одну метку Севера. Метка севера приходит с генератора азимутальных меток при таком положении антенны, когда она направлена на Север, а малые азимутальные метки служат для отсчёта угла разворота антенны.
Приёмник — служит для приёма импульсов на частоте 1090 МГц.
Сигнальный процессор — служит для обработки принятых сигналов.
Индикатор — служит для индикации обработанной информации.
Самолётный ответчик с антенной — служит для передачи импульсного радиосигнала, содержащего дополнительную информацию, обратно в сторону РЛС при получении радиосигнала запроса.
Принцип действия вторичного радиолокатора заключается в использовании энергии самолётного ответчика для определения положения воздушного судна. РЛС облучает окружающее пространства запросными импульсами на частоте P1 и P3, а также импульсом подавления P2 на частоте 1030 МГц. Оборудованные ответчиками воздушные суда, находящиеся в зоне действия луча запроса, при получении запросных импульсов, если действует условие P1,P3>P2 отвечают запросившей РЛС, серией кодированных импульсов на частоте 1090 МГц, в которых содержится дополнительная информация о номере борта, высоте и так далее. Ответ самолётного ответчика зависит от режима запроса РЛС, а режим запроса определяется интервалом времени между запросными импульсами P1 и P3, например, в режиме запроса А (mode A) интервал времени между запросными импульсами станции P1 и P3 равен 8 микросекундам и при получении такого запроса ответчик воздушного судна кодирует в импульсах ответа свой номер борта.
В режиме запроса C (mode C) интервал времени между запросными импульсами станции равен 21 микросекунде и при получении такого запроса ответчик воздушного судна кодирует в импульсах ответа свою высоту. Также РЛС может посылать запрос в смешанном режиме, например Режим А, Режим С, Режим А, Режим С. Азимут воздушного судна определяется углом поворота антенны, который в свою очередь определяется путём подсчёта малых азимутальных меток.
Дальность определяется по задержке пришедшего ответа. Если воздушное судно находится в зоне действия боковых лепестков, а не основного луча, или находится сзади антенны, то ответчик воздушного судна при получении запроса от РЛС получит на своём входе условие, что импульсы P1,P3<P2, то есть импульс подавления больше импульсов запроса. В этом случае ответчик запирается и не отвечает на запрос.
Принятый от ответчика сигнал обрабатывается приёмником РЛС, затем поступает на сигнальный процессор, который проводит обработку сигналов и выдачу информации конечному потребителю и (или) на контрольный индикатор.
Плюсы вторичной РЛС:
- более высокая точность;
- дополнительная информация о воздушном судне (номер борта, высота);
- малая по сравнению с первичными РЛС мощность излучения;
- большая дальность обнаружения.
См. также
Радиолокационная станция на Викискладе? - Радиолокация
- Радиоизлучение
- Фазированная антенная решётка
- Георадар
- Милицейский радар
- Нижегородский НИИ радиотехники
Литература
- Поляков В. Т. «Посвящение в радиоэлектронику», М., РиС, ISBN 5-256-00077-2
- Леонов А. И. Радиолокация в противоракетной обороне. М., 1967
- Радиолокационные станции бокового обзора, под ред. А. П. Реутова, М., 1970
- Мищенко Ю. А. Загоризонтная радиолокация, М., 1972
- Бартон Д. Радиолокационные системы / Сокращенный перевод с английского под редакцией Трофимова К. Н.. — М.. — Военное издательство, 1967. — 480 с.
- Лобанов М. М. Развитие советской радиолокации
- Статьи
- Шембель Б. К. У истоков радиолокации в СССР. — Советское радио, 1977, № 5
- Ю. Б. Кобзарев. Первые шаги советской радиолокации. Журнал «Природа», № 12, 1985 г.
Ссылки
- «Радиолокационная станция» — статья в БСЭ.
- (нем.) Технология Радиолокационная станция
- Раздел о радиолокационных станциях в блоге dxdt.ru (рус.)
- http://www.net-lib.info/11/4/537.php Константин Рыжов — 100 великих изобретений. 1933 г. — Тейлор, Юнг и Хайланд выдвигают идею радара. 1935 г. — Радиолокационная станция CH дальнего обнаружения Уотсона-Уатта.
- РЛС Лена-М РЛС Лена-М — фото, описание
Примечания
- ↑ Водопьянов Ф. А. Радиолокация. М., 1946, с. 13
- ↑ 1 2 Поляков В. Т. «Посвящение в радиоэлектронику», М., РиС, ISBN 5-256-00077-2
- ↑ передатчик был установлен на крыше дома 14 по Красноказарменной улице, Москва, приёмник — в районе посёлка Новогиреево; присутствовали М. Н. Тухачевский, Н.Н.Нагорный, М. В. Шулейкин. Аппаратуру демонстрировал П. К. Ощепков.
- ↑ Испытания в Евпатории, группа Б. К. Шембеля
- ↑ Научно-образовательный сайт «Наука Молодая» — «Экспериментус круцис» профессора Ощепкова
- ↑ Шембель Б. К. У истоков радиолокации в СССР. — Советское радио, 1977, № 5, с. 15-17.
