Дон-2Н

Координаты: 56° с. ш. 37° в. д. / 56.1733° с. ш. 37.7691° в. д. ^(G) (O)56.1733, 37.7691

Дон-2Н

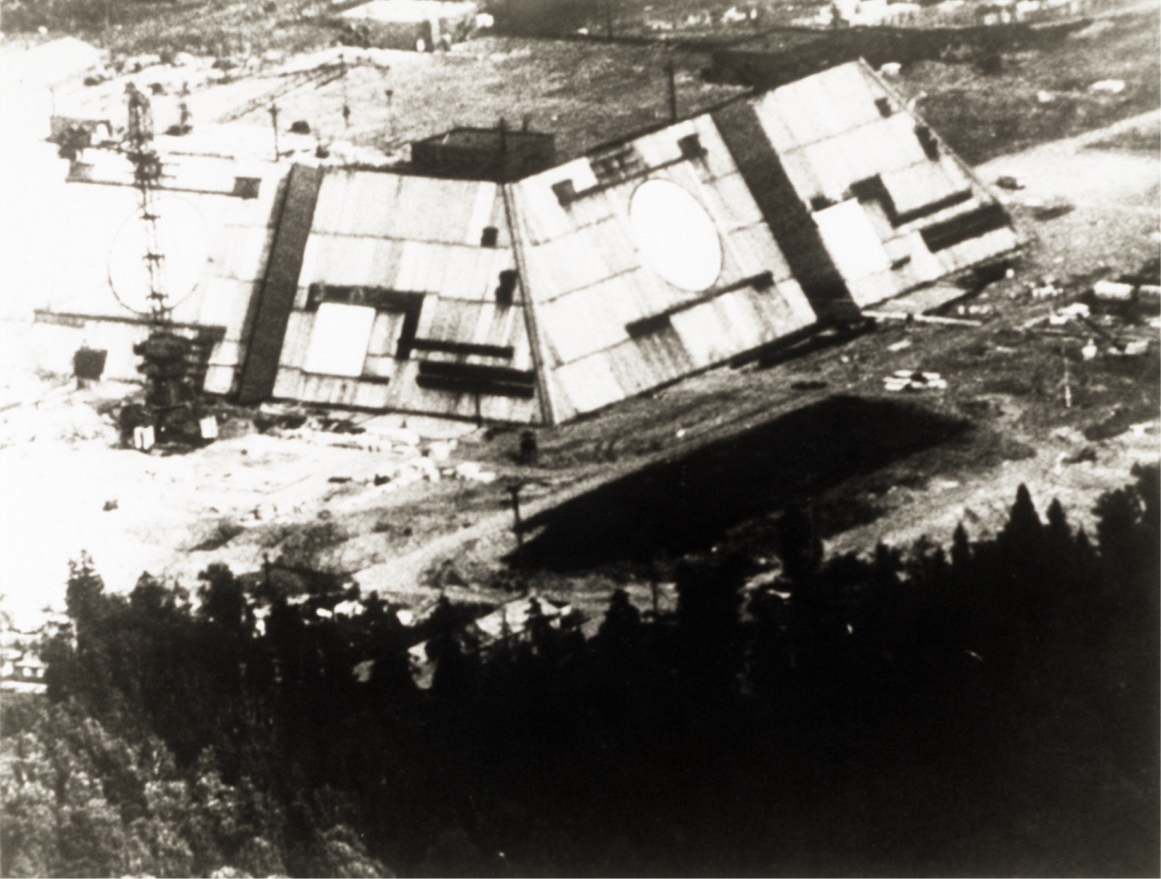

РЛС Дон-2Н на этапе строительства
Назначение	стационарная РЛС дальнего обнаружения систем ПРО, СПРН, СККП
Государственная принадлежность	СССР /  Россия
Разработчик	РТИ
Главный конструктор	Слока В.К
Начало эксплуатации	1996[1]
Статус	эксплуатируется
Единиц произведено	1
Входит в состав	ПРО Москвы, СПРН, СККП

Дон-2Н в журнале «Soviet Military Power»

Дон-2Н (по кодификации НАТО «Pill Box») — стационарная многофункциональная радиолокационная станция кругового обзора сантиметрового диапазона с фазированной антенной решёткой^[2], созданная в рамках выполнения задач ПРО Москвы.

Данная РЛС представляет собой четырёхгранную усеченную пирамиду высотой 33 м и длиной сторон 130 м у основания и 90 м по кровле с неподвижными крупноапертурными активными фазированными антенными решётками диаметром 18 м (приёмными и передающими) на каждой из четырёх граней с зоной обзора во всей верхней полусфере.

Функционирование РЛС обеспечивается входящим в её состав суперкомпьютером Эльбрус-2^[1][3][4].

Единственная станция такого типа расположена в Пушкинском районе Московской области вблизи посёлка городского типа Софрино-1. Усеченный вариант станции был развернут на полигоне "А" в Сары-Шагане (Казахстан).^[5]

Дон-2Н уникальна и не имеет аналогов в мире.^[1]

История создания

РЛС «Дон-2Н» (главный конструктор В. К. Слока) разработана в Радиотехническом институте АН СССР имени А. Л. Минца. При строительстве станции, которое началось в 1978 г., было использовано более 30 тыс. т металла, 50 тыс. т бетона, 20 тыс. км кабеля, сотни километров труб и более 10 000 чугунных задвижек к ним. В строительстве объекта под руководством полковника Горовацкого А. И. (1027-й УИР) приняло участие более 20 тыс. военных строителей. После установки, монтажа и наладки оборудования (1980—1987 гг.) в 1989 г. станция была принята на вооружение, а в 1996 г. — поставлена на боевое дежурство.

Назначение

Контроль космического пространства России и стран Содружества от атак баллистических ракет, на высоте до 40 000 м, сопровождение до 100 целей^[6].

Дальность обнаружения цели с ЭПР 0,0019 м²- 1500–2000 км^[7].

При обнаружении целей, станция берет её на сопровождение, автоматически отстраивается от помех и селектирует ложные цели. Кроме того, РЛС «Дон-2Н» во взаимодействии с командно-вычислительным пунктом (КВП) ПРО, обнаруживает и сопровождает противоракеты дальнего и ближнего перехвата. МРЛС «Дон-2Н» предназначена для обнаружения баллистических целей, их сопровождения, измерения координат, анализа состава сложных целей и наведения противоракет. Она способна одновременно сопровождать в автоматическом режиме до 100 элементов сложных баллистических целей (СБЦ) и одновременно наводить на них несколько десятков противоракет.^[1]

Возможности

Технические возможности позволяют обнаруживать малоразмерные головные части баллистических ракет на больших дальностях (способна обнаруживать цели на рубеже Северного и Баренцева морей со временем предупреждения около 8-9 минут), сопровождать их с большой точностью, выделять (селектировать) головные части на фоне всего комплекса средств преодоления [ПРО] (тяжелых и легких ложных целей, дипольных отражателей, станций активных помех). При этом обеспечивается сопровождение до 120 элементов сложных баллистических целей и наведение до 20 противоракет ближнего перехвата и 16 ПР дальнего перехвата.

К особенностям станции относятся:

• большой диапазон, являющийся результатом высоких энергетических возможностей;
• высокая точность измерения параметров траектории космических целей;
• высокая способность обработки цели, основанная на способности находить и отслеживать летящие с высокой скоростью цели;
• увеличенная помехозащищенность, основанная на высокой частотной избирательности антенны;
• способность обнаружения малозаметных целей;
• доступность отдельных каналов для пяти измерений координат цели.

Тактико-технические характеристики

В этом разделе не хватает ссылок на источники информации. Информация должна быть проверяема, иначе она может быть поставлена под сомнение и удалена. Вы можете отредактировать эту статью, добавив ссылки на авторитетные источники. Эта отметка установлена 5 января 2012.

Рабочий диапазон — сантиметровый
  длина волны, м — 0,01
Покрываемая зона, град — 360

Размер зоны обнаружения цели
  по дальности (головной части МБР) — 3700 км
  по высоте — 40 000 м

Точность сопровождения цели
  по дальности, м — 10
  по угловым координатам, угл. мин. — 0,6

Излучаемая импульсная мощность, МВт — 250
Время оповещения, мин. — до 9

См. также

• ПРО Москвы
• Программа "ОДЕРАКС"
• Загоризонтный радиолокатор
