M16 (штурмовая винтовка)

M16

Сверху вниз: M16A1, M16A2, M4, M16A4
Страна:	США
Тип:	Автоматическая винтовка
Конструктор:	Юджин Стонер (Eugene Stoner)
Дата выпуска:	1960 год
На вооружении:	Вооруженные силы США и Израиля, британские австралийские рейнджеры с 1961 года по настоящее время (официальное принятие на вооружение в США — 1964 год)
Патрон:	5,56×45 мм НАТО
Принцип действия:	Газоотводный автомат, запирание поворотом затвора
Темп стрельбы:	650-750 выстрелов в минуту (M16A1), 800 выстрелов в минуту (M16A2)
Начальная скорость пули:	975 м/с (M16A1), 930 м/с (M16A2)
Прицельная дальность:	460 (M16A1), 550 м (M16A2)
Масса (без магазина):	2,88 кг (М16 без ремня и магазина)[1], 2,97 кг (М16A1 без ремня и магазина)[1], 3,40 кг (М16A2/A3 без ремня и магазина)[2], 0,11 кг (пустой магазин на 30 патронов)[2]
Длина:	986 мм (M16A1), 1006 мм (M16A2)
Ствол:	508 мм (М16A2/A3 без компенсатора), 533 мм (М16A2/A3 с компенсатором)[2]
Система зарядки:	коробчатый магазин на 20/30 патронов
Прицел:	диоптрический
Типы:	M16A1, M16A2, M16A3/A4
Выпущено:	около 8 млн. (производство продолжается)

М16 (Rifle, Caliber 5.56 mm, M16) — автоматическая винтовка калибра 5,56 мм, разработанная и принятая на вооружение США в 1960-хх годах. По отечественной классификации М16 можно относить к автоматам. Один из наиболее распространенных автоматов в мире. Стоит на вооружении многих стран Европы, Азии, Африки и Америки.

История

В ходе исследований, проведенных министерством обороны США в 1940-1950-х годах, был сделан вывод о необходимости перехода от оружия калибра .30 (7.62 мм) к оружию калибра .22 (5.56 мм), имеющему меньшую массу и отдачу. Разработку оружия под новый калибр в 1957 году начинает компании Armalite Division of the Fairchild Aircraft Corp на базе более ранней винтовки 1959 году компания Armalite продает права на конструкцию новой винтовки компании Colt's Patent Firearms Manufacturing Company. В 1964 году винтовка M16 официально принимается на вооружение, сменив 1994 году на вооружение армии США поступают самые последние варианты винтовки М16 — M16A3 и M16A4.

Конструкция

Конструкция M16

Автоматическая винтовка калибра 5,56×45 мм с воздушным охлаждением ствола, автоматикой на основе газового двигателя (использование энергии пороховых газов) и схемой запирания поворотом затвора. Пороховые газы, отведенные из канала ствола по тонкой газоотводной трубке, воздействуют непосредственно на затворную раму (а не на поршень, как во многих других схемах) толкая её назад. Движущаяся затворная рама поворачивает затвор, тем самым выводя его из зацепления со стволом. Дальше затвор и затворная рама движутся под действием остаточного давления в патроннике, сжимая возвратную пружину, одновременно с этим выбрасывается стреляная гильза. Распрямляющаяся возвратная пружина толкает затворную группу обратно, затвор извлекает из магазина новый патрон и досылает его в патронник, после чего входит в зацепление (запирается) со стволом. На этом цикл работы автоматики завершается и после выстрела все повторяется сначала. В конструкции М16 предусмотрена задержка затвора в крайнем заднем положении для облегчения перезарядки оружия. Это значит, что, когда в магазине закончатся патроны, для перезарядки будет достаточно сменить магазин и нажать на кнопку затворной задержки, расположенную на левой стороне затворной коробки, а не тянуть за Т-образную ручку на заднем торце оружия. Для изготовления винтовки использованы сталь, алюминий и пластмасса.

M16A2 с подствольным гранатомётом винтовка классической компоновки. В прикладе размещены приспособления для чистки оружия. С правой стороны ствольной коробки хорошо виден «досылатель» затвора (предназначенный для ручного досылания затвора, если энергии возвратной пружины окажется недостаточно) и крышка над окном выбрасывателя гильз, предохраняющая механизм от попадания грязи и автоматически открывающаяся при взведении затвора. Кроме того, на винтовках, начиная с модификации М16А2, появился отражатель, который позволяет стрелку вести огонь с левого плеча, не боясь попадания гильз в лицо. На винтовку может устанавливаться 40-мм подствольный . На современных винтовках имеются направляющие типа Picatinny rail, позволяющие устанавливать широчайший ассортимент прицелов и дополнительных приспособлений — лазерных целеуказателей, тактических фонарей, передних рукояток и так далее.

При использовании стандартных патронов М16А2/А3 превосходит АК-74 по кучности одиночного огня по линейным размерам рассеивания приблизительно на 25% (в 1,5 раза по площади). Для дальности 100 ярдов (91,4 м) поперечник рассеивания для групп по 10 выстрелов не превышает 12,7 см. ^[3]

«Боевое крещение»

«Боевое крещение» винтовка получила в ходе индонезийско-малайзийской конфронтации 1962—1966 годов, где использовалась специальными подразделениями британской армии. Однако мировую известность М16 получила во Вьетнамской войне, где широко применялась армией США и Южного Вьетнама.

Варианты

• M16 — первая модель винтовки. После снятия с вооружения компания Colt продолжила производство M16 для гражданского и полицейского рынков, а также на экспорт.
• M16A1 — отличалась от M16 наличием досылателя затвора, имевшего вид большой кнопки на правой стороне ствольной коробки. Стояла на вооружении армии США до 1985 года.
• M16A2 — вариант винтовки M16A1, адаптированный под патрон SS109 / 5.56mm NATO. Отличалась от M16A1 более толстым и тяжелым стволом с шагом нарезов 1:7, улучшенными прицельными приспособлениями, новым цевьем и прикладом, а также заменой режима непрерывного огня (очередями) на режим с отсечкой очереди после 3х выстрелов.
• M16A3 — вариант винтовки M16A2, с режимом непрерывного огня. Появилась в 1992 году под индексом M16A2E3^[4].
• M16A4 — вариант винтовки M16A2. Сверху ствольной коробки установлена направляющая типа Пикатинни. Рукоятка для переноски сделана съёмной. Возможна установка дополнительных направляющих типа Пикатинни на цевье.
• M4 - укороченная версия M16A4, имеет меньший ствол и телескопический приклад.
• M4A1 - вариант винтовки M4, с режимом непрерывного огня.
• SR-47 - разработка Knight's Armament Company - модификация AR-15 для стрельбы патронами 7,62×39 мм с магазином, предназначенным для АК-47.

Использование M16

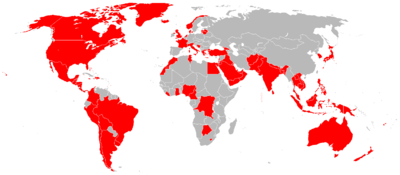

География распространения m16

Страны, которые имеют на вооружении автомат M16 или его модификации:

США  Афганистан  Аргентина  Австралия  Багамы  Бангладеш  Бахрейн  Барбадос  Белиз  Боливия  Бразилия  Ботсвана  Босния и Герцеговина  Бруней  Камбоджа  Камерун  Канада  Чили  Колумбия Коста-Рика  Дания  Доминиканская Республика  Египет  Сальвадор  Фиджи  Франция  Грузия  Гана  Греция  Гренада  Гватемала

Гаити  Гондурас  Исландия (C7, C8) Индия (M16A2, Войска спец назначения)  Индонезия  Ирак  Израиль  Италия (Войска спец назначения)  Япония  Иордания  Ямайка  Кувейт  Лаос  Латвия  Ливан  Лесото  Либерия  Лихтенштейн  Литва (M16A1)  Мальдивы  Малайзия  Мексика  Марокко  Непал  Новая Зеландия  Норвегия  Нигерия  Нидерланды (C7, C8)  Никарагуа  Оман  Пакистан

Папуа — Новая Гвинея  Панама  Перу  Филиппины  Катар  Саудовская Аравия  Сингапур  Республика Корея (M16A1, малое количество и только в резерве)  Шри-Ланка (Войска спец назначения)  Таиланд  Восточный Тимор  Тунис  Турция (Войска спец назначения, полиция)  ОАЭ  Великобритания (Войска спец назначения)  Уругвай  Вьетнам  Йемен  Заир

См. также

• Daewoo K2
• Автомат (оружие)

Ссылки

1. ↑ ^{1 2} TM 9-1005-249-10
2. ↑ ^{1 2 3} TM 9-1005-319-23
3. ↑ Кучность стрелкового оружия
4. ↑ MIL-R-71135 (AR) AMENDMENT 2
