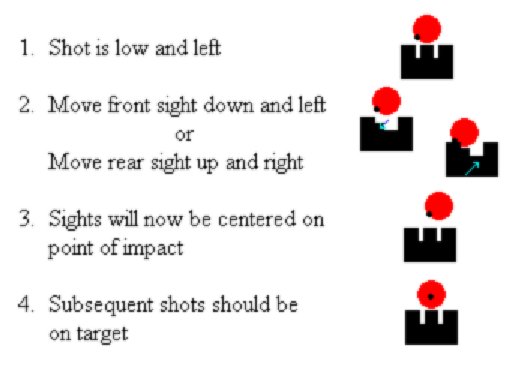

Регулировка прицела при пристрелке

Прице́л — приспособление, используемое для наведения оружия на цель. В стрелковом оружии, в зависимости от условий применения, используются различные оптические приспособления: простейшие «мушки», оптические прицелы с группами линз и лазерная подсветка цели. Прицельные приспособления включают установленную мушку (иногда с ограждением) и прицельный целик. При пристрелке прицел регулируется по направлению, мушка — по вертикали.

Содержание

Открытый прицел

Применяя открытый прицел, стрелок добивается расположения на одной линии, носящей название прицельной, трёх объектов: цели, мушки и целика. Так как по законам оптики невозможно одновременно держать в фокусе сразу три объекта, он аккомодирует глаз на точку, находящуюся на отрезке мушка—целик и делящую этот отрезок в соотношении приблизительно 2:1. Этим он добивается приблизительно равной чёткости наблюдения как мушки, так и целика. Цель при этом видна расплывчато.

Express

Разновидность открытого прицела для охоты на опасных для жизни стрелка животных, обеспечивает более быстрое наведение. Используется V-образная прорезь целика и большая мушка с яркого цвета точкой, которую в момент прицеливания «укладывают» в прорезь. За счет большой мушки затруднено наведение на цель дальше 200 метров и поэтому не применяется в боевом оружии.

Апертурный прицел (закрытый)

Апертурный прицел
Виды апертурного прицела
Апертурный (или закрытый) прицел HK MP5 кольцевого типа

Существуют несколько видов подобных прицелов, объединенных конструктивно целиком в виде диска, расположенным в непосредственной близости от глаз стрелка, с отверстием-апертурой.[1]

Кольцевой — c данным прицелом стрелок как бы непосредственно смотрит через апертуру на мушку, совмещая её с целью и инстинктивно выравнивая линию прицеливания относительно светлого пятна, проецируемого апертурой на глаз. Данный тип во многом превосходит открытый: выше скорость прицеливания за счет упрощения процедуры совмещения мушки с целиком (глаз интуитивно находит положение, при котором пенёк мушки совмещается с серединой кольца), большая прицельная линия обеспечивает более высокую точность (целик открытого прицела должен находиться от глаза стрелка на существенном расстоянии, иначе при прицеливании он расплывается, что заставляет смещать его вперёд, жертвуя длиной прицельной линии, — кольцо же, наоборот, должно быть расположено в непосредственной близости от глаза, поэтому у оружия с кольцевым прицелом и получается более длинная прицельная линия), удобней в наведении при недостатке освещения; к недостаткам относится: целик частично перекрывает зрительное поле, время перевода прицела с одной цели на другую часто выше, кроме того, данный тип прицела склонен засоряться. Надо заметить, что в отечественной литературе данный тип прицела зачастую именуют «диоптрическим», — на самом деле такое определение ошибочно по причине совершенно иного оптического принципа, использованного в нём.

Ghost Ring — разновидность кольцевого для использования в гладкоствольном оружии, очень большая апертура и тонкий обод целика. Обеспечивает самую высокую скорость наведения за счет некоторой потери точности, что не является критичным моментом в данном типе оружия.

Диоптрический — особая разновидность апертурного прицела, в этом варианте целик полностью перекрывает обзор глазу спереди, а сама апертура очень малого диаметра (с человеческий зрачок) работает как камера-обскура, проецируя изображение на зрачок стрелка с большей контрастностью. Данный тип прицела дает самую высокую точность из всех возможных механических прицельных приспособлений, расплатой за это служит большое время прицеливания и трудности с наведением в условиях сумерек и ночи, именно по этим причинам данный вид прицела стоит практически только на винтовках для целевой стрельбы на большие расстояния.

Оптический прицел

Прицельная сетка оптического прицела ПСО-1

Оптический прицел — оптический прибор, предназначенный для точной наводки оружия на цель. Может быть также использован для наблюдения за местностью и для определения расстояний до предметов (если известны их размеры).

Коллиматорный прицел

Кабина Мессершмитт Me.262. Коллиматорный прицел — вверху, чуть правее середины. В виде куба(металлическая коробочка).
Современные коллиматорные прицелы имеют полупрозрачную линзу, сквозь которую стрелок наблюдает цель, и при этом она же отражает в его глаз изображение прицельной метки

Коллиматорные прицельные системы — это системы, использующие коллиматор для построения изображения прицельной метки, спроецированного в бесконечность. На самом деле излучение от источника света в прицеле отражается линзой коллиматора в глаз наблюдателя параллельным потоком. В результате зрачок наблюдателя не должен обязательно находиться на оптической оси прицела, достаточно, чтобы он находился на проекции линзы прицела вдоль этой оси. При поперечных перемещениях глаза прицельная метка с точки зрения наблюдателя перемещается по линзе прицела, оставаясь на точке прицеливания вне зависимости от положения глаза наблюдателя относителльно прицела. При выходе зрачка наблюдателя за пределы проекции линзы прицельная метка «скрывается» за ее краем.

Коллиматорный прицел обеспечивает очень высокую скорость прицеливания — примерно в 2-3 раза выше, чем традиционные «мушечные» так как при прицеливании нужно совмещать всего две точки — красную светящуюся метку, которую видно через окуляр и, собственно, саму цель, при этом глаз аккомодируется на расстояние до цели (в механических прицелах — обычно на мушку, целик и цель видны не в фокусе).

Коллиматорные прицелы бывают открытые и закрытые. Существует нечеткость терминологии на этот счет. Изначально закрытыми прицелами именовались прицелы, которые не имели прозрачной линзы, а только проецировали в глаз стрелка прицельную метку. Цель в окуляре не отображалась, прицеливание осуществлялось бинокулярно при наблюдении одним глазом прицельной метки, а другим — цели, в мозгу стрелка происходило характерное для бинокулярного зрения совмещение изображений от обоих глаз.

В настоящее время такие прицелы практически вышли из употребления. Современные коллиматорные прицелы имеют полупрозрачную линзу, сквозь которую стрелок наблюдает цель, и при этом она же отражает в его глаз изображение прицельной метки, по старой классификации все такие прицелы назывались открытыми. Сейчас закрытым коллиматорным прицелом именуется прицел, у которого источник освещения, формирующий метку, находится в закрытом (обычно цилиндрическом, герметичном) корпусе, при этом кроме передней линзы коллиматора имеется закрывающая корпус сзади линза окуляра. Открытый коллиматорный прицел имеет только переднюю линзу в оправе, источник света находится открыто на основании прицела. Достоинство закрытых коллиматорных прицелов — устойчивость к погодным условиям (у открытого прицела попадающие на заднюю поверхность линзы осадки могут значительно исказить прицельную марку, а грязь — забить окно формирующего марку источника света в базе). Открытые коллиматорные прицелы дают стрелку лучший обзор, меньше заслоняя своей конструкцией поле зрения вокруг цели.

Часто коллиматор устанавливается на оружие в паре с магнификатором — оптическим прибором, аналогичным оптическому прицелу с небольшим увеличением, но без прицельной сетки, вместо которой используется метка коллиматора. Коллиматор и магнификатор располагают на одной оси. Обычно на военном оружии с коллиматором сохраняются и традиционные механические прицельные приспособления, причём мушку и апертурный целик выполняют складными, так, что в поднятом состоянии линия прицеливания механического прицельного приспособления совпадает с таковой коллиматорного прицела — это называется co-witness и обеспечивает возможность использования механического прицела при выходе коллиматора из строя. В другом случае, коллиматор просто устанавливается так, что он не закрывает механические прицельные приспособления — обычно так делают на оружии с открытым прицелом.

Со времён Второй мировой войны и до настоящего времени коллиматорные прицелы являются основными прицелами воздушной стрельбы для истребителей, штурмовиков и бомбардировщиков с неподвижно установленным оружием и в системах полуавтоматических прицелов подвижных стрелковых установок штурмовиков и бомбардировщиков.

Более сложным вариантом коллиматорного прицела является ИЛС (Индикатор на лобовом стекле), применяемый в авиации. Он способен отображать также и полетную и тактическую информацию, прицельные марки для стрельбы из разных видов оружия строятся с учетом необходимых поправок и упреждения на основании расчётов бортовой ЭВМ по данным бортовых обзорно-прицельных систем, учитывая баллистику боеприпасов, расстояние до цели и взаимное перемещение стрелка и мишени.

Голографический прицел

Голографический прицел (коллиматор) относится к прицелам открытого типа, поэтому стрелку не приходится во время прицеливания зажмуривать второй глаз. Большое поле обзора позволяет стрелку пользоваться периферическим зрением и мгновенно реагировать на появляющуюся угрозу. Голограмма формирует изображение прицельной марки и выполняет функции асферического отражателя, как линза в обычном КП. Голографический асферический отражатель обеспечивает существенно меньшие, чем обычная сферическая тонкая линза, параллактические ошибки, позволяет сделать прицел весьма компактным. Обычно ГП существенно дороже своих коллиматорных аналогов, поскольку голограмма может быть получена в результате дорогого и сложного технологического процесса. При несоблюдении технических требований голограмма может искажать и разлагать в спектр яркие объекты, наблюдаемые через нее. Следует отметить, что скорость прицеливания с голографическим прицелом значительно выше, чем с закрытым коллиматорным или оптическим, поэтому его часто применяют при стрельбе по движущимся мишеням.

Лазерный прицел (целеуказатель)

Лазерный целеуказатель создаёт лазерный луч небольшой мощности, направляемый в сторону противника и создающий световую метку в точке предполагаемого попадания. Такой метод прицеливания позволяет смотреть только непосредственно на цель, а также вести огонь из любого положения. Тем самым время прицеливания сокращается до минимума, однако световая метка выдает факт прицеливания и, отчасти, местоположение стрелка (на самом деле, как правило метка современного лазерного прицела не видна невооружённым взглядом, а только через специальную лёгкую оптику, установленную на оружии; лазерные прицелы с меткой в видимом диапазоне используются в основном в голливудских боевиках, а также некоторыми полицейскими подразделениями для ближнего боя).

При действиях в составе группы можно спутать метки от ЛЦУ, установленных на оружии разных бойцов. Подобных ошибок можно избежать, используя ЛЦУ различных цветовых спектров, но только при действиях в составе малых групп. На данное время распространены ЛЦУ с лучами красного, синего и зелёного цветов. Однако, лучи различных цветов по-разному «ведут себя» при различных погодных условиях. Лазерный целеуказатель может излучать в видимом диапазоне либо в невидимом невооруженному глазу инфракрасном для использования с прибором ночного видения

Дальномеры

Лазерный дальномер — устройство, состоящее из импульсного лазера и детектора излучения. Измеряя время, которое затрачивает луч на путь до отражателя и обратно и зная значение скорости света, можно рассчитать расстояние между лазером и отражающим объектом. Лазерный дальномер — простейший вариант лидара. Значение расстояния до цели может использоваться для наведения оружия, например танковой пушки.

Оптические и оптико-электронные прицелы и прицельные комплексы

Прицел 76-мм дивизионной пушки образца 1902/30 годов. Прицельные приспособления орудия состоят из нормализованного прицела и панорамы системы Герца
Прицел дивизионной пушки
