Объекти́в — оптическое устройство, предназначенное для создания действительного оптического изображения. В оптике рассматривается как равнозначное собирающей линзе, хотя может иметь иной вид, например см. «Камера-обскура». Обычно объектив состоит из набора линз (в некоторых объективах — из зеркал), рассчитанных для взаимной компенсации аберраций и собранных в единую систему внутри оправы.

• Объективы применяются в фотоаппаратах, кинокамерах и видеокамерах, фотоувеличителях, микроскопах, телескопах, различных наблюдательных и измерительных приборах (см. «Геодезия»).
• В наблюдательных оптических приборах (дальномер, бинокль, микроскоп) объективом называется (порой весьма условно) первый компонент прибора, создающий изображение, рассматриваемое через окуляр. В этом случае объектив может представлять собой и рассеивающую линзу (так построены видоискатели многих дальномерных и шкальных фотоаппаратов), а образуемое им изображение может быть мнимым.
• В зависимости от назначения и устройства, в конструкцию объектива могут входить вспомогательные элементы: диафрагма, для управления количеством проходящего света, система фокусировки, фотографический затвор, внутренние и встроенные бленды.

Характеристики объективов

Основные

• Фокусное расстояние (и возможность его изменения);
• Угол поля зрения объектива;
• Светосила;
• Максимальное относительное отверстие (иногда неправильно называемое светосилой);
• Уровень и характер оптических искажений (аберраций);
• Разрешающая способность;
• Тип байонета или диаметр резьбы для крепления к камере — для сменных фотографических или киносъемочных объективов.

Дополнительные и уточняющие

• Рабочий отрезок или рабочее расстояние — для сменных объективов. Расстояние между опорной плоскостью присоединительной оправы и фокальной плоскостью объектива. В большинстве случаев определяется типом байонета, имеет важное значение для резьбовых типов крепления (так. объективы с присоединительной резьбой М39×1 выпускались и под рабочий отрезок 28.8 мм для дальномерных камер «Leica», «ФЭД», «Зоркий», и под рабочий отрезок 45.2 мм для зеркальных камер «Зенит»).
• Минимальное относительное отверстие (максимальное число диафрагмы, например 16 или 22) — определяется конструктивными особенностями диафрагмы.
• Минимальная дистанция фокусировки (МДФ), или максимальный масштаб макросъёмки для макрообъективов (например, 55 мм, 1:1) — определяется фокусным расстоянием и конструкцией оправы^{[источник не указан 905 дней]}.
• Диаметр и шаг резьбы для присоединения светофильтров.
• Графики MTF (Модуляционная передаточная функция — уточняет разрешающую способность).
• Число линз и групп линз. Большее количество линз позволяет конструкторам рассчитать объектив с лучше исправленными аберрациями, однако уменьшает светопропускание и повышает риск паразитных переотражений, снижающих контраст изображения. Кроме того, большее число поверхностей, которые надо полировать, увеличивает себестоимость производства и ужесточает требования к точности изготовления каждой детали. Именно поэтому до сих пор с успехом применяются и будут применяться такие простые оптические схемы, как Тессар.
• Наличие асферических линз.
• Вид просветления.
• Конструкция и особенности оправы и байонета. Например, «Помповая» оправа (от сходства с помповым ружьём)— изменение фокусного расстояния и наводка на резкость осуществляется одним кольцом, осевое перемещение которого меняет фокусное расстояние, а поворотом осуществляется наводка на резкость. Более традиционным является наличие двух различных органов управления.

Классификация фотографических объективов

Изображение, полученное объективом «рыбий глаз»

Штатный объектив

• Штатный объектив (жарг. Ки́товый объектив, от англ. kit — комплект) — объектив, которым комплектуется фотокамера при продаже. С зеркальными камерами нижнего ценового диапазона в комплекте идут недорогие объективы с переменным фокусным расстоянием (Canon EF-S 18-55, AF-S DX 18-55мм VR)^{[источник не указан 102 дня]}

Также «штатным» называют объектив, фокусное расстояние которого равно диагонали кадра. Например, для малоформатной камеры штатным будет объектив с фокусным расстоянием 43 мм.

Типы объективов по конструкции (оптической схеме)

Создание объективов, свободных от искажений, длительное время было скорее искусством, чем наукой. Особенно удачные схемы расположения линз остались в истории техники под собственными именами:

• Монокль — простейший объектив, состоящий из одной собирающей линзы.
• Перископ — симметричный объектив, состоящий из двух собирательных линз.
• Триплет — простейший вариант анастигмата, состоящий из трёх не склеенных линз, двух собирающих и одной рассеивающей между ними.

• Ретрофокусный объектив — класс объективов, отличающихся тем, что расстояние от задней оптической поверхности до фокальной плоскости больше фокусного расстояния, что позволяет спроектировать короткофокусный объектив с удлиненным задним отрезком. Получил популярность в связи с распространением однообъективных зеркальных камер.
• Телеобъектив — класс объективов (как правило, длиннофокусных), у которых расстояние от передней оптической поверхности до задней фокальной плоскости меньше фокусного расстояния.

Так выглядит зеркально-линзовый длиннофокусный объектив

• Зеркально-линзовый объектив — класс объективов, которые кроме линз содержат зеркала. Как правило, по такой схеме делают длиннофокусные объективы для уменьшения их габаритных размеров. Заявлен зеркально-линзовый объектив с многократным отражением света «Origami» для сверхкомпактного оборудования^[1].

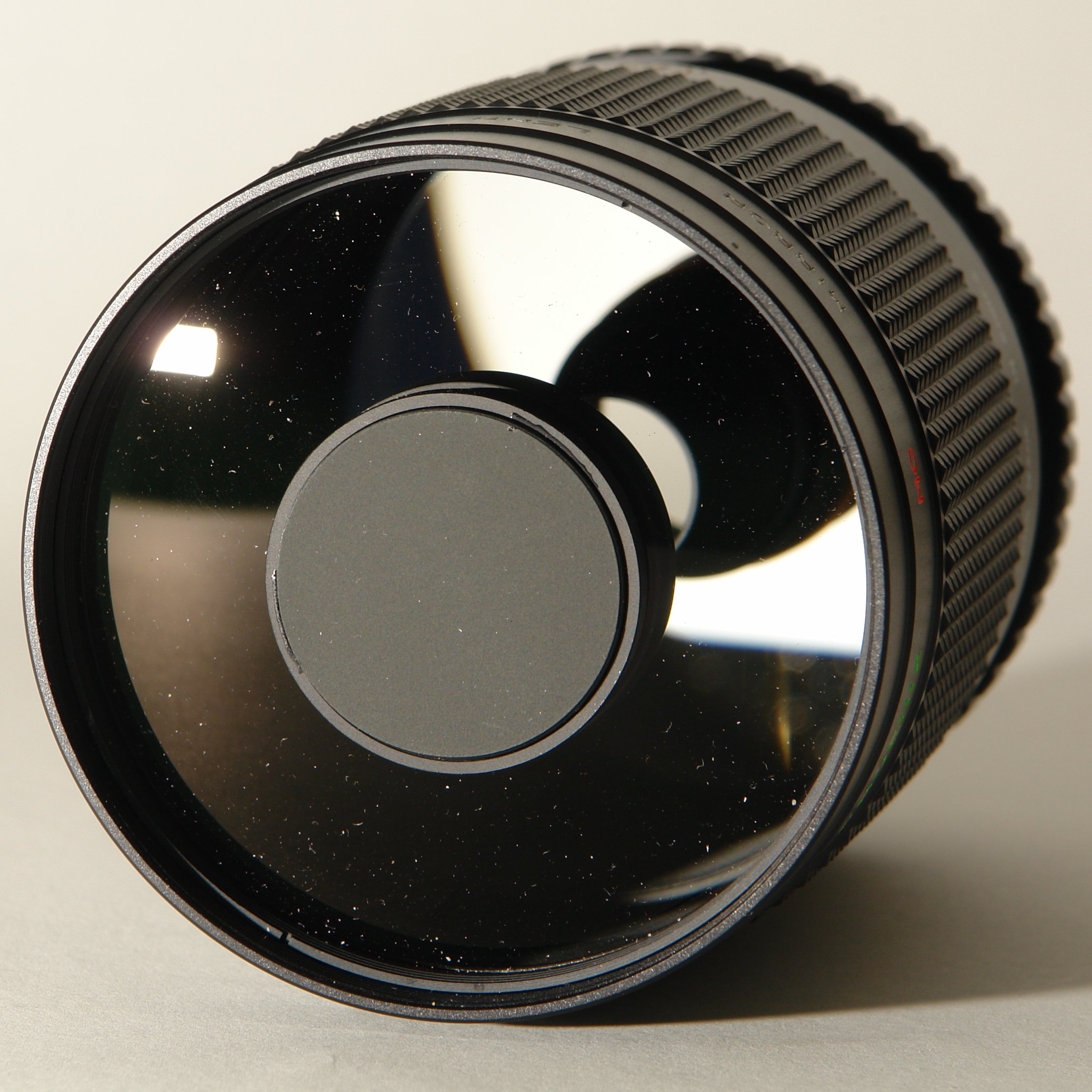

• Зеркальный объектив содержит в конструкции только зеркала. Зеркала не обладают дисперсией, поэтому такие оптические схемы встречаются во многих технических сферах, например, в нанолитографии^[2].

По виду применяемой оптической (аберрационной) коррекции

• Ахромат — объектив с минимальной хроматической аберрацией.
• Апланат — симметричный объектив, состоящий из двух ахроматических линз.
• Анастигмат — объектив, у которого значительно уменьшен астигматизм и все остальные аберрации. Практически все современные фотографические, киносъемочные и телевизионные объективы — анастигматы.
• Апохромат — анастигмат, у которого лучше устранена хроматическая аберрация.
• Планахромат —
• Планапохромат —
• Стигмахроматы —
• Микрофлюары —

По диапазону значений фокусного расстояния

• Фикс — любой объектив с фиксированным фокусным расстоянием, жаргонное слово, сокращение, используемое для противопоставления вариообъективам. В кинематографическом обиходе такие объективы называются дискретными.
• Вариообъектив — объектив с переменным фокусным расстоянием (трансфокатор, «зум»).

По углу поля зрения (фокусному расстоянию)

Принцип действия простейшего зум-объектива

Широко применяется классификация фотографических объективов по углу поля зрения или по фокусному расстоянию, отнесённому к размерам кадра. Эта характеристика во многом определяет сферу применения объектива:

• Нормальный объектив — объектив, у которого фокусное расстояние примерно равно диагонали кадра. Для 35-мм плёнки нормальным считается объектив с фокусным расстоянием 50 мм, хотя диагональ такого кадра равна 43 мм. Угол поля зрения нормального объектива от 40° до 51° включительно (часто около 45°). Считается, что восприятие перспективы снимка, сделанного нормальным объективом, наиболее близко к нормальному восприятию перспективы окружающего мира человеком.^[3][4]
• Широкоугольный объектив (син. короткофокусный объектив) — объектив, с углом поля зрения от 52° до 82° включительно, фокусное расстояние которого меньше широкой стороны кадра. Часто используется для съёмки в ограниченном пространстве, например интерьеров.
• Сверхширокоугольный объектив — объектив, у которого угол поля зрения 83° и более, а фокусное расстояние меньше малой стороны кадра. Сверхширокоугольные объективы обладают преувеличенной передачей перспективы и часто используются для придания изображению дополнительной выразительности.
• Портретный объектив — если данный термин применяется к диапазону фокусных расстояний, то обычно подразумевается диапазон от диагонали кадра до трёхкратного её значения. Для 35-мм плёнки портретным считается объектив с фокусным расстоянием 50—130 мм и углом поля зрения 18—45°. Понятие портретного объектива условно и относится кроме фокусного расстояния к светосиле и характеру оптического рисунка в целом.
• Длиннофокусный объектив (часто и некорректно именуемый телеобъективом) — объектив, у которого фокусное расстояние значительно превышает диагональ кадра. Имеет угол поля зрения от 10° до 39° включительно, и предназначен для съёмки удаленных предметов.
• Сверхдлиннофокусный объектив — объектив, угол поля зрения которого 9° и менее.
• В настоящее время массовое применение получил современный тип объективов с переменным фокусным расстоянием, называемый вариообъектив (трансфокатор, «зум» (англ. Zoom)).

• Вид на одно и то же место с различными фокусными расстояниями
•

  17 мм

•

  35 мм

•

  50 мм

•

  100 мм

•

  200 мм

•

  1000 мм

•

  2000 мм

Схематическое обозначение фокусного расстояния и их угол поля зрения: 1.Сверхширокоугольный объектив . 2. Широкоугольный объектив. 3. Нормальный объектив . 4. Телеобъектив. 5. Супер-телеобъектив

По назначению (съёмочные объективы)

Существенное значение имеет назначение объектива. Перед тем как приступить к съёмке, всегда возникает вопрос о том, что будем снимать.

• Портретный объектив — используется для съёмки портретов. Должен давать мягкое изображение без геометрических искажений. В качестве портретных часто используются телеобъективы или объективы с фиксированным фокусным расстоянием в диапазоне 80—200 мм (для 35 мм плёнки). Классическими являются 85 мм и 130 мм. Специализированный портретный объектив спроектирован так, что минимальные аберрации показывает при фокусировке с нескольких метров то есть именно при съёмке портрета, в ущерб качеству изображения «на бесконечности». Практически обязательным для портретного объектива является большое (лучше, чем 2.8) относительное отверстие, и очень важен характер бокэ;
• Макрообъектив — объектив, специально корригированный для съёмки с конечных коротких расстояний. Как правило, применяется для макросъёмки небольших объектов крупным планом, вплоть до масштаба 1:1. Позволяют производить съёмку с повышенным контрастом и резкостью. Обладают меньшей светосилой, чем аналогичные по фокусному расстоянию объективы другого типа. Типичное фокусное расстояние от 50 до 100 мм. Кроме того, обычно имеет специальную оправу.^[5];
• Длиннофокусный объектив — как правило, используется для съёмки удалённых объектов. Длиннофокусный объектив, в котором расстояние от передней оптической поверхности до задней фокальной плоскости меньше фокусного расстояния, именуется телеобъектив;
• Репродукционный объектив — используется при пересъёмке чертежей, технической документации и т. д. Должен обладать минимальными геометрическими искажениями, минимальным виньетированием и минимальной кривизной поля изображения;
• Шифт-объектив (объектив со сдвигом, от англ. shift) — используется для архитектурной и иной технической съёмки и позволяет предотвратить искажение перспективы.
• Тилт-объектив (объектив с наклоном, от англ. tilt) — используется для получения резкого изображения неперпендикулярных оптической оси объектива протяжённых объектов при макросъёмке, а также для получения художественных эффектов.^[6].
• Тилт-шифт объектив — класс объективов, сочетающий в себе сдвиг и наклон оптической оси. Позволяет использовать возможности карданных камер в малоформатной фотографии. Крупнейшие производители фототехники имеют в линейке оптики хотя бы один такой объектив, например Canon TS-E 17 F4L.
• Стеноп (пинхол) (объектив камеры-обскуры, маленькая дырочка, от англ. pinhole) — используется для съёмок пейзажей или иных объектов с очень большими выдержками и с получением в одном кадре одинаково резкого изображения от макро расстояний до бесконечности;
• Софт-объектив (мягкорисующий объектив, от англ. soft) — объектив с недоисправленными аберрациями, обычно сферической, или с вносящими искажения элементами конструкции. Служит для получения эффекта размытости, дымки и т. п. при сохранении резкости.^[7] Применяются в портретной съёмке. Немногим близкий эффект дают так называемые «фильтры мягкого фокуса»^[8];
• Суперзум (тревел-зум) (англ. travel zoom) — универсальный вариообъектив относительно малого веса и максимального диапазона фокусных расстояний. Используется при пониженных требованиях к качеству снимка и повышенных — к оперативности использования и массе.
• Ультразум — суперзум, который отличается повышенными кратностью диапазона фокусных расстояний, обычно начиная с пяти.
• Гиперзум — суперзум, кратность диапазона фокусных расстояний которого обычно больше 15. Распространены в профессиональных видеокамерах и компактных фотоаппаратах, например, Fujinon A18x7.6BERM^[9], Angenieux 60x9,5^[10], Nikon Coolpix P500 (кратность 36), Sony Cyber-shot DSC-HX100V (кратность 30), Canon PowerShot SX30 IS (кратность 35), Nikon Coolpix P90 (кратность 24). Качество изображения объектива, необходимое в видеокамерах, особенно стандартной четкости, позволяет строить объективы с большой кратностью. Кроме того, при малой диагонали матриц видеокамер и компактных фотоаппаратов, габариты вариообъектива с большим диапазоном фокусных расстояний несравнимо меньше, чем были бы при таких же параметрах для формата APS-C. Студийные видеокамеры могут оснащаться вариообъективами с кратностью, равной 50 и даже 100^[11].

По назначению (прочие объективы)

• Проекционный объектив — используется в проекторах. В отличие от съёмочных объективов, устойчив к значительному нагреву в интенсивном световом потоке. Обладает более простой конструкцией оправы и не оснащен механизмом диафрагмы.
• Объектив микроскопа или микрообъектив —
• Объектив телескопа —

Этот раздел не завершён. Вы поможете проекту, исправив и дополнив его.

Производство объективов

Производство объективов — высокотехнологичная область, оно требует значительных исследований, сложной аппаратуры для обработки стекла, комплекса научно-технических исследований в области расчёта формы линз, нанесения просветляющих покрытий и др.

Распространённые марки объективов

Многие объективы имеют собственные имена, присвоенные им фирмой — разработчиком.

• Волна
• Гелиос
• Зенитар
• Зоннар
• Индустар
• Калейнар
• Мир
• МТО
• Ноктилюкс
• Ортагоз
• Пеленг
• Руссар
• Таир
• Тессар
• Эльмарит
• Эра
• Юпитер
• Angenieux
• Canon
• Carl Zeiss (один из старейших легендарных производителей высококачественной оптики)
• Fujinon
• Leica (легендарный производитель оптики)
• Minolta (производитель оптики с байонетом Minolta AF/Minolta MD/MC/SR и др. Фотоподразделение впоследствии поглощено первоначально Konica Minolta, а затем Sony).
• Nikkor (торговая марка Nikon Corporation)
• Pentax
• Sigma (производитель сменной оптики под различные системы)
• Sony (производитель сменной оптики с байонетом α-mount. Байонет α-mount является полностью совместимым с байонетом Minolta AF)
• Schneider Kreuznach
• Takumar
• Tamron (производитель сменной оптики под различные системы)
• Tokina (производитель сменной оптики под различные системы)
• Voigtländer
• Zeiss Planar
• Zuiko Digital (торговая марка Olympus)

Дополнительные изображения

•

  Объективы: длиннофокусный, портретный, штатный

•

  Современный объектив «Canon EF 17-40 L»

•

См. также

	Объектив на Викискладе?

• Линза
• Кит-объектив
• Относительное отверстие
• Аберрации объектива
• Фокусное расстояние
• Угол изображения объектива
• Угол поля зрения объектива
• Бленда
• Оптические системы
• Шифт-объектив
• Обозначения объективов

Примечания

1. ↑ Researchers developing ultrathin Origami lens for mini digicams — Engadget
2. ↑ ЖТФ, 2005, том 75, выпуск 5: page 1…
3. ↑ PERSPECTIVE_RUS
4. ↑ Раушенбах Б. В. Системы перспективы в изобразительном искусстве. Общая теория перспективы. М., Наука, 1986
5. ↑ D FA 100/2.8 Macro
6. ↑ Arax Photo | Specials | MC ARAX 2.8/35mm Tilt & Shift lens
7. ↑ F 85/2.8 Soft
8. ↑ http://foto.potrebitel.ru/data/4/79/094.shtml Насадки «мягкого» фокуса
9. ↑ A18x7.6BERM | 2/3" ENG Style Broadcast | SDTV Lenses | Broadcast HD/SD | Optical Devices | Fujifilm USA
10. ↑ HD Studio/Field Box lenses
11. ↑ Canon : Canon Technology | Technology Used in Broadcasting Equipment

Классификация объективов по фокусному расстоянию.

Ссылки

• Объективы Красногорского завода
• Энциклопедия объективов и аксессуаров Пентакс на сайте Божидара Димитрова
• Большая база данных объективов с возможностью сравнения

Литература

• Волосов Д. С. Фотографическая оптика. М., «Искусство», 1971.
• Русинов М. М. Композиция оптических систем. Л., «Машиностроение», 1989.
• ГОСТ 25205-82 Фотоаппараты и съёмочные фотографические объективы. Термины и определения. М. Изд-во стандартов, 1982.(действующий)
