Дисковый затвор

Дисковый затвор
Типичный дисковый затвор с ручным штурвалом и редуктором.
Небольшие размеры дисковых затворов делают их очень удобными для применения.

Дисковый затвор — тип трубопроводной арматуры, в котором запирающий или регулирующий элемент имеет форму диска, поворачивающегося вокруг оси, перпендикулярной или расположенной под углом к направлению потока рабочей среды[1]. Также эти устройства называют заслонками, поворотными затворами, герметичными клапанами, гермоклапанами[2]. Наиболее часто такая арматура применяется при больших диаметрах трубопроводов, малых давлениях среды и пониженных требованиях к герметичности рабочего органа, в основном в качестве запорной арматуры[3].

В дисковых затворах запирающий элемент, то есть затвор, имеет форму диска, который может перекрывать проход рабочей среде через кольцевое седло в корпусе путём поворота (как правило на 90°) затвора вокруг оси, перпендикулярной направлению потока среды, при этом ось вращения диска может являться его собственной осью (осевые дисковые затворы) или же не совпадать с осью (эксцентриковые дисковые затворы). В связи с некоторой схожестью формы затвора с бабочкой, в англоязычных странах дисковые затворы носят название butterfly valve[4][5].

Содержание

Достоинства и недостатки

Дисковые затворы, как и шаровые краны, являются одними из самых современных и прогрессивных типов арматуры, обладающий многими важными достоинствами, среди которых:

Но имеются и недостатки, например:

  • большие крутящие моменты для управления затворами больших диаметров (при ручном управлении это влечёт за собой необходимость установки редуктора);
  • в положении «открыто» диск располагается в проходе корпуса, что ухудшает гидравлические характеристики и делает весьма затруднённой очистку трубопровода при помощи механических устройств[6][7].
  • класс герметичности А достигается только на затворах с мягким седловым уплотнением, затворы с уплотнением «металл по металлу» имеют класс герметичности В и ниже

Устройство и принцип действия

Небольшой затвор с плоским диском.

Дисковый затвор представляет собой короткий цилиндрический корпус (1), через который протекает рабочая среда. Внутри корпуса расположена подвижная часть, диск (3), имеющий возможность вращаться вокруг своей оси и таким способом, прижимаясь к уплотнительной поверхности корпуса (2), которая на поясняющем изображении выполнена с резиновым уплотнительным кольцом, перекрывать проход рабочей среды[6].

Различия в конструкциях

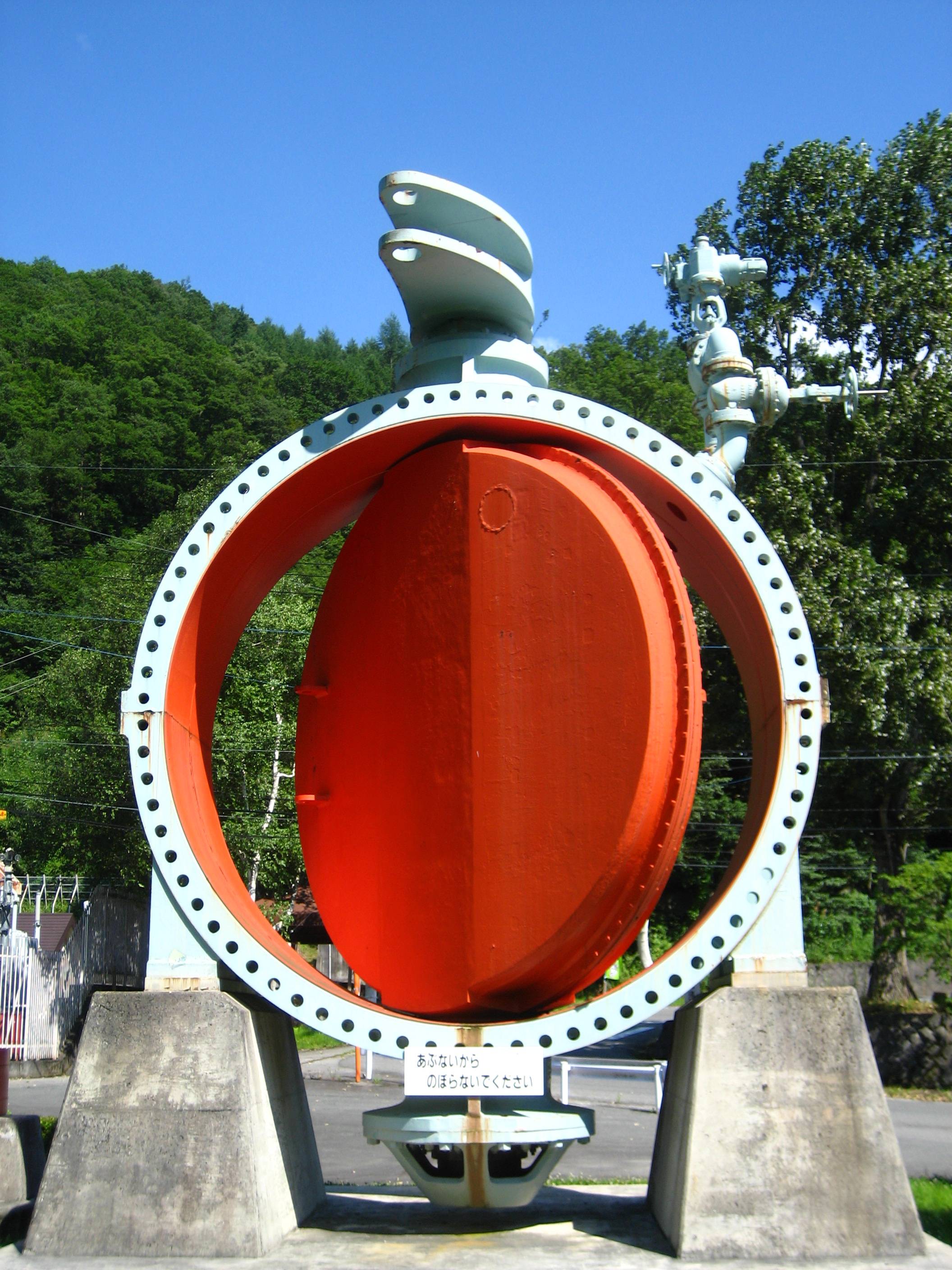

Крупный затвор с двояковыпуклым диском, использовавшийся на гидроэлектростанции в Японии.
Большой дисковый затвор с поршневым пневмоприводом.
Герметичный клапан.

Затвором (подвижной частью запорного органа) этих устройств может быть плоский диск или двояковыпуклый (линзовый), чечевичного сечения.

Конструкция дисковых затворов даёт возможность применения их на различных рабочих средах с обеспечением защиты от коррозии и повышенного износа внутренних поверхностей корпуса и диска, для чего используются различные способы. Самым простым из них является изготовление этих деталей из нержавеющих сталей с уплотнением резиновым кольцом (если защита не требуется детали изготавливаются из углеродистой или легированной стали, корпуса также из чугуна). Существуют также конструкции, внутренние полости которых защищены химически- и износостойкими покрытиями в виде эластомерных или резиновых вкладышей в корпусе и резиновых или полимерных покрытий диска, что заменяет собой дополнительные прокладки.

Присоединение затвора к трубопроводу чаще всего стяжное, то есть отверстия по краю корпуса арматуры пронизывают шпильки от одного фланца трубопровода до другого, что идеально подходит к конструкции устройства, в редких случаях затворы изготавливаются с собственными фланцами для соединения с обратными фланцами трубопровода.

Управление дисковыми затворами сходно с управлением шаровыми кранами, так как эти типы арматуры требуют для полного открытия поворота запирающего элемента на 90°. Оно осуществляется вручную (на больших диаметрах с маховиком и редуктором) или механизированно, с помощью однооборотных или (для больших диаметров) многооборотных электроприводов, а также поршневых пневмо- и гидроприводов.

Разновидностью дисковых затворов являются герметичные клапаны, применяемые для установки на трубопроводы малых диаметров для небольших давлений и на воздуховоды, также с небольшими давлениями[6][7].

См. также

Примечания

  1. ГОСТ Р 52720-2007. Арматура трубопроводная. Термины и определения.
  2. действующими стандартами эти названия не рекомендуются к использованию.
  3. Трубопроводная арматура. Справочное пособие. Д. Ф. Гуревич — Л.: Машиностроение, 1981.
  4. англ. butterfly — бабочка, англ. butterfly valve — затвор дисковый
  5. в связи с этим существует и русскоязычное разговорное выражение «затвор типа баттерфляй»
  6. 1 2 3 Поговорим об арматуре. Р. Ф. Усватов-Усыскин — М.: Vitex, 2005.
  7. 1 2 Арматура промышленная общего и специального назначения. Справочник. А. И. Гошко — М.: Мелго, 2007.
