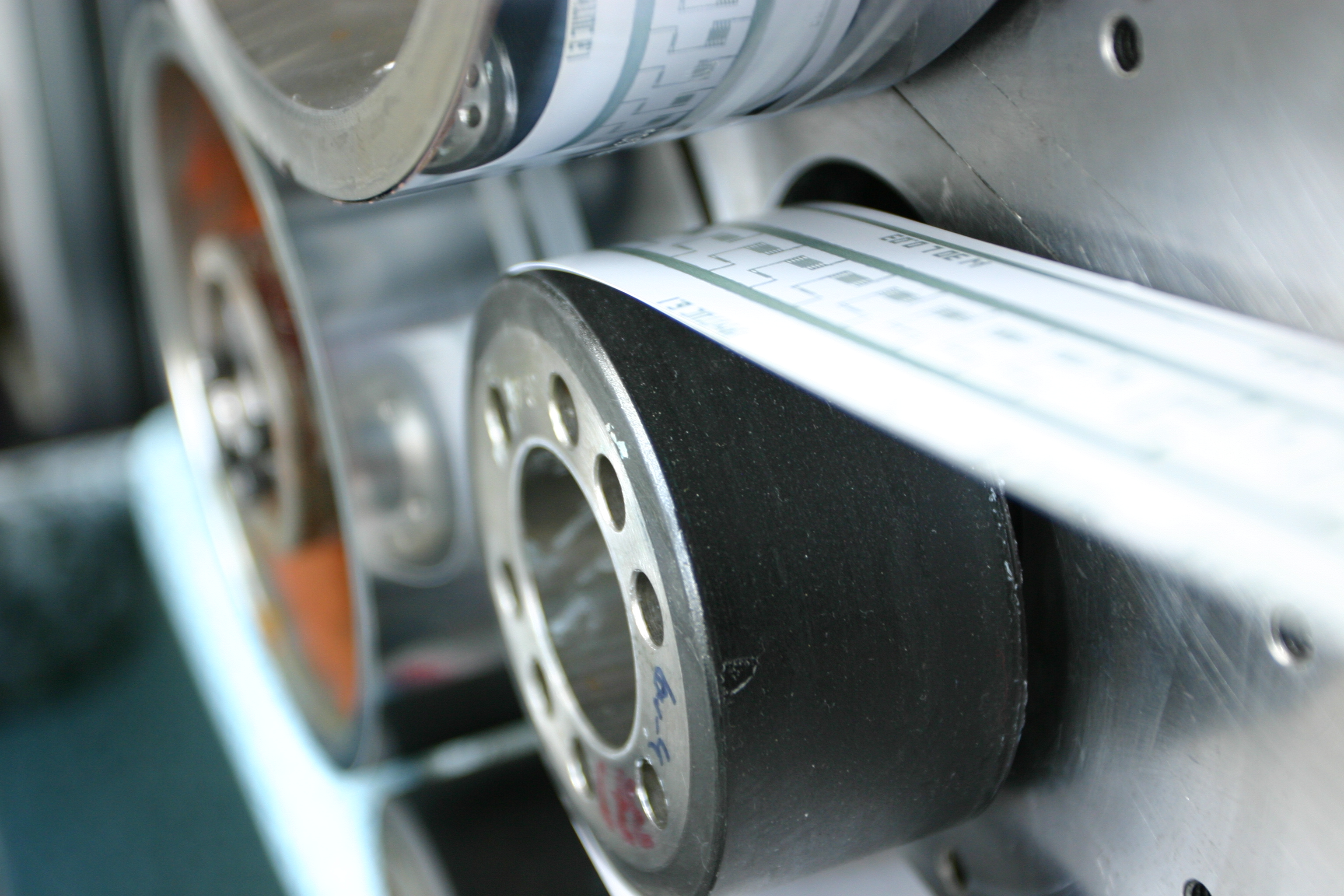

Глубокая печать электронных структур на бумаге.

Печа́тная электро́ника — совокупность печатных методов, используемых для создания электронных приборов.

Появление печатных электронных схем связано с разработкой новых материалов, которые при определённых условиях способны заменить кремний в электронных и компьютерных технологиях. Оказалось, что некоторые вещества (в т. ч. органические полимеры и наночастицы металлических соединений) можно добавлять в жидкости, выполняющие функции красок или чернил, которые затем наносятся на подложку и создают активные или пассивные устройства, такие как тонкоплёночные транзисторы или резисторы.^[1]

В обычной печати слои краски как правило наносятся на бумагу, но для печатной элетроники она оказалась малопригодной. Шероховатая поверхность бумаги и быстрое поглощению ею воды вызвали перенос внимания на такие материалы, как пластик, керамика или кремний. При печатании обычно используется типовое печатное оборудование, в частности, оборудование для трафаретной печати, флексографии, ротогравюрной и офсетной печати, а также струйные принтеры. Как и в обычной печати, в печатной электронике чернила наносятся слоями друг на друга, так что согласованное развитие методов печати и материалов чернил является важнейшими задачами этого направления.^[2]

Термин печатная электроника тесно связан с органической или пластиковой электроникой, в которой одно или несколько чернил состоят из углеродных соединений. Термин органическая электроника связан именно с материалом чернил, которые могут быть нанесены из раствора вакуумным напылением или другим способом. В отличие от неё, название печатная электроника определяется технологическим процессом, а не материалом. Здесь могут использоваться любые материалы, в том числе органические полупроводники, неорганические полупроводники, металлические проводники, наночастицы, углеродные нанотрубки и др.

Характеристики устройств печатной электроники, как правило, хуже, чем у обычных электронных приборов, но последние дороже по стоимости. Именно низкая стоимость является наиболее важным преимуществом печати, особенно для крупномасштабного производства. Ожидается, что печатная электроника будет содействовать повсеместному распространению электроники с очень низкой стоимостью, для таких приложений, как гибкие дисплеи, радиочастотная идентификация, декоративные и анимированные плакаты, активные покрытия и др., то есть для тех изделий, для которых не требуется высокая производительность электронных схем.

Более низкая стоимость позволяет использовать изделия в большем числе приложений.^[3] Примером может служить система радиочастотной идетификации, которая обеспечивает бесконтактную идентификацию товаров в области торговли и транспорта. В некоторых областях, таких как производство светодиодов, печать не влияет на производительность изделий.^[2] Печать на гибких подложках позволяет создавать изделия электроники на изогнутых поверхностях, например, монтировать солнечные батареи на крышах автомобилей.

Печатная и обычная электроника как взаимодополняющие технологии

Печатные технологии

Привлекательность печатных технологий для изготовления электроники связана главным образом с возможностью подготовить послойные микроструктурированные заготовки (и тем самым изготовить тонкопленочные устройства) гораздо более простым и экономически эффективным способом по сравнению с обычной электроникой.^[4] Кроме того, играет также роль возможность реализации новых или более совершенных функциональных возможностей (например, механическая гибкость). Выбор используемых печатных методов определяется требованиями, касающимися печатных слоёв, свойствами печатных материалов, а также экономическими и техническими соображениями в терминах печатной продукции.

Печатные технологии делятся на листовую и рулонную. Листовые методы, такие как струйная и трафаретная печать, лучше всего подходят для высокоточной работы при небольших объемах. Ротогравюрная, офсетная и флексографская печати более приемлемы при больших объёмах производства, например, при изготовлении солнечных батарей, когда достигается производительность 10 000 квадратных метров в час (м²/ч)^[5][4]. В то время как офсетная и флексографская печати используются главным образом для неорганических^[6][7] и органических^[8][9] проводников (последняя также и для диэлектриков^[10]), ротогравюрная печать, благодаря высокому качеству слоёв, особенно подходит для органических полупроводников и переходов полупроводник-диэлектрик в транзисторах.^[10] В сочетании с высоким разрешением, ротогравюрная печать подходит также для неорганических^[11] и органических^[12] проводников. Органические полевые транзисторы и интегральные схемы могут быть полностью изготовлены с помощью серийных методов печати^[10].

Струйные устройства печати являются гибким, универсальным оборудованием, которое можно перенастроить с относительно низкими усилиями. Видимо, поэтому они используются наиболее часто.^[13] Однако, струйные принтеры имеют невысокую производительность (порядка 100 м²/ч) и низкое разрешение (ок. 50 мкм).^[5] Они хорошо подходят для материалов с низкой вязкостью и хорошей растворимостью, таких как органические полупроводники. Для материалов с высокой вязкостью, таких как органические диэлектрики или дисперсные частицы типа неорганических металлических красок, возникают проблемы с засорением форсунок. Поскольку чернила хранятся в виде капелек, толщину слоя и дисперсную неоднородность можно снизить. Одновременное использование нескольких форсунок и предварительное структурирование подложки позволяют повысить производительность и разрешение, соответственно. Однако, в последнем случае приходится фактически использовать технологические шаги с непечатными методами.^[14] Струйная печать является предпочтительной для органических полупроводников в органических полевых транзисторах (OFET) и органических светодиодов (OLED).^[15] С её помощью можно также изготовить передние и задние панели светодиодных дисплеев^[16][17], интегральные схемы^[18], органические фотоэлементы (OPVC)^[19] и другие устройства.

Для изготовления электроники в промышленных масштабах подходит также трафаретная печать, благодаря её возможности воспроизводить толстые слои из пастообразных материалов. Этот метод может создавать проводящие линии из неорганических материалов (например, печатные платы и антенны), а также изоляционные и пассивирующие слои, если толщина слоя является более важным параметром, чем высокое разрешение. Его производительность 50 м ²/ч и разрешение 100 мкм близки к показателям струйных принтеров.^[5] Этот универсальный и сравнительно простой метод используется в основном для проводящих и диэлектрических слоев,^[20][21] а также для органических полупроводников,^[22] и даже для органических полевых транзисторов (OFET).

Представляют интерес и другие методы, сходные с печатью, в том числе микроконтактная печать и наноштамповочная литография^[23]. В них слои микронного/наномикронного размера изготавливаются методами, близкими к штамповке, с мягкой или жёсткой формы, соответственно. Часто фактическая структура изготавливается субтрактивно, например, маска делается методом избирательного травления или методом негативного травления. Таким способом делаются, например, электроды для органических полевых транзисторов (OFET)^[24][25]. Иногда подобным же образом используется тампонная печать^[26]. Изредка используются так называемые методы переноса, в которых твёрдые слои переносятся от носителя к подложке. Они тоже относятся к печатной электронике. Ксерокопирование в настоящее время в печатной электронике не используется.

Применение

Печатная электроника уже используется или рассматривается к применению для:

• Меток радиочастотной идентификации (RFID)
• Мониторинга
• Хранения данных
• Дисплеев и визуальных эффектов
• Игрушек
• Тонкопленочных солнечных элементов

Требования по точности

Максимальное требуемое разрешение структур в традиционной печати определяется строением человеческого глаза. Детали размером меньше, чем приблизительно 20 мкм, человеческий глаз не может различить, но такая величина превышает возможности обычных процессов печати.^[5] В противоположность этому, в печатной электронике необходимо более высокое разрешение и более мелкие структуры, так как они непосредственно влияют на плотность схемы и функциональность (особенно транзисторов). Аналогичное требование справедливо для точности, с которой слои накладываются друг на друга.

Необходим также контроль толщины, размеров отверстий и совместимости материалов (смачиваемость, адгезия, сольватация). В обычной печати это важно только тогда, когда глаз может их обнаружить. В печатной электронике визуальное впечатление не имеет значения.^[27]

Материалы

Для печатной электроники используются как органические, так и неорганические материалы. Чернила должны быть в жидком виде, в виде раствора, дисперсии или суспензии^[28]. Они должны представлять собой проводники, полупроводники, диэлектрики или изоляторы. Стоимость материалов должны быть адекватной применению.

Электронная функциональность и пригодность к печати могут противоречить друг другу, поэтому обязательно требуется тщательная оптимизация.^[27] Например, более высокий молекулярный вес полимеров увеличивает проводимость, но при этом снижается растворимость. При печати вязкость, поверхностное натяжение и твёрдые вкрапления должны быть под жёстким контролем. Межслойное взаимодействие, например, смачивание, адгезия и растворимость, а также процедуры сушки после нанесения влияют на результат. Часто используемые в обычных печатных красках добавки здесь не подходят, потому что они могут нарушать электронную функциональность.

Свойства материалов во многом определяют различия между печатной и обычной электроникой. Печатные материалы помимо пригодности к печати обеспечивают новые решающие преимущества, такие как механическая гибкость и функциональная настройка с помощью химической модификации (например, светлый цвет органических светодиодов OLED).^[29]

Печатные проводники обладают более низкой проводимостью и подвижностью носителей заряда.^[30] За некоторыми исключениями, материалы неорганических чернил являются дисперсий металлических микро- и нано-частиц. В печатной электронике возможна технология PMOS, но не CMOS.^[31]

Органические материалы

Органическая печатная электроника интегрирует знания и разработки из печатного дела, электроники, химии и наук о материалах, особенно важны органическая химия и химия полимеров. Органические материалы во многом отличаются от материалов обычной электроники с точки зрения структуры, эксплуатации и функциональности^[32], что оказывает влияние на проектирование устройств и оптимизацию схем, а также на методы изготовления.

Открытие электропроводящих полимеров^[30] и разработка на их основе растворимых материалов обеспечило создание первых чернил из органических материалов. Полимеры этого класса обладают в разной степени электропроводящими, полупроводниковыми, электролюминесцентными, фотоэлектрическими и другими свойствами. Другие полимеры используются в основном только как изоляторы и диэлектрики.

В большинстве органических материалов дырочная проводимость превалирует над электронной.^[33] Последние исследования показывали, что это является специфической особенностью переходов органический полупроводник-диэлектрик, которые играют важную роль в органических полевых транзисторов (OFET).^[34] Поэтому устройства р-типа должны преобладать над устройствами n-типа. Износостойкость (стойкость к дисперсии) и срок службы у них меньше, чем у традиционных материалов.^[31]

Органические полупроводники состоят из проводящиго полимера поли(3,4-этилен диокситиофена), легированного поли(стирол сульфоната), (PEDOT:PSS) и поли(анилина) (PANI). Оба полимера являются коммерчески доступными под различными названиями и используются, соответственно, в струйной,^[35] трафаретной^[20] и офсетной печати^[8] или трафаретной,^[20] флексографической^[9] и глубокой^[12] печати.

В струйной печати используются полимерные полупроводники, такие как поли(тиофен), поли(3-гексилтиофен) (P3HT)^[36] и поли(9,9-диоктилфлюорен совместно с битиофеном) (F8T2).^[37] Последний материал используется также для глубокой печати.^[10] Различные электролюминесцентные полимеры используются в струйной печати,^[14] в основном в качестве активных материалов для фотовольтаики (например, смесь P3HT с производными фуллерена).^[38] Также они могут использоваться для трафаретной печати (например, смесь поли(фенилен винилена) с производными фуллеренов).^[22]

Неорганические материалы

Неорганическая электроника обеспечивает высокую упорядоченность слоев и переходов, которую не могут обеспечить органические и полимерные материалы.

В флексографии, офсетной и струйной печати используются наночастицы серебра.^[7][39] Частицы золота используются в струйной печати.^[40]

Электролюминесцентные цветные дисплеи могут простираться на многие десятки квадратных метров, или же встраиваться в циферблаты часов и панели приборов. Они состоят из 6-8 печатных неорганических слоев, в том числе из меди, легированной фосфором, на пластиковой гибкой подложке.^[41]

Ячейки из меди-индия-галлия-селена (CIGS) могут быть напечатаны непосредственно на листе стекла с покрытием молибденом.

Напечатанные солнечные батареи из арсенида галлия-германия показали КПД преобразования 40,7 %, в восемь раз больше, чем лучшие органические ячейки, приближаясь к лучшим характеристикам ячеек из чистого кремния.^[41]

Подложки

Печатная электроника позволяет использовать гибкие подложки, что снижает издержки производства и обеспечивает изготовление механически гибких схем. Хотя струйная и трафаретная печать обычно делается на жёстких носителях, таких как стекло и кремний, в массовых методах печати почти исключительно используется гибкая фольга и иногда специально обработанная бумага. Чаще всего используется плёнка из полиэтилентерефталата (ПЭТ) благодаря низкой стоимости и высокотемпературной стабильности. Альтернативой являются полиэтиленнафталат (PEN) и фольга из полиимида (PI). Из-за низкой стоимости и многообразия применений бумага является привлекательной подложкой, но её высокая шероховатость и большая впитывающая способность делает её применение для электроники проблематичным.^[42]

Другими важными критериями подложки являются низкая шероховатость и невысокая смачиваемость, которые могут быть изменены предварительной обработкой (покрытие, плёнка от коронарного разряда). В отличие от обычной печати, высокая впитывающая способность является, как правило, недостатком.

Разработка стандартов

Стандарты и производственные инициативы направлены на содействие развитию ценностной цепочки (для совместного использования технических характеристик изделия, управления стандартами и т.д.) Эта стратегия разработки стандартов отражает подход, используемый в кремниевой электронике за последние 50 лет. Инициативы включают:

• Ассоциация стандартизации IEEE опубликовала стандарты IEEE 1620-2004^[43] и IEEE 1620.1-2006.^[44]
• Аналогично известной Международной технологической дорожной карте для полупроводников (ITRS) была создана Международная инициатива по производству электроники (iNEMI)^[45], которая опубликовала дорожную карту по печатной и органической электронике.
