Необычный квантовый эффект Холла

Ква́нтовый эффе́кт Хо́лла в графене или необы́чный ква́нтовый эффе́кт Хо́лла — эффект квантования холловского сопротивления или проводимости двумерного электронного газа или двумерного дырочного газа в сильных магнитных полях в графене. Этот эффект был предсказан теоретически^[1][2] и подтверждён экспериментально в 2005 году^[3][4].

Уровни Ландау

Графен

$\hat{H}=-i\hbar v_F\sigma\cdot\nabla$

Уравнение Дирака (графен)

Введение ... Математическая формулировка ... Основа Квантовая механика · Уравнение Дирака Нейтрино · (2+1)-мерная КЭД · Постоянная тонкой структуры · Фаза Берри · Углеродные нанотрубки Фундаментальные понятия Зонная структура · Уравнение Дирака · Киральность · Гексагональная решётка · Волновая функция · Точка электронейтральности · Видимость графена · Фаза Берри Получение и технология Получение графена · Механическое отшелушивание · Химическое расщепление графита · Рост графеновых плёнок · Подвешенный графен · Верхний затвор Применения Графеновый полевой транзистор Графеновые наноленты Транспортные свойства Электроны и дырки · Проводимость · Фононы· Парадокс Клейна · Линза Веселаго · 1/f · Дробовой шум Случайный телеграфный сигнал · p — n переход · Ферми жидкость Магнитное поле Магнетосопротивление · Осцилляции Шубникова — деГааза · КЭХ · Спиновый квантовый эффект Холла · ДКЭХ · Осцилляции Вейса · Магнетоэкситоны · Сверхпроводимость · Слабая локализация · Эффект Ааронова — Бома Оптика графена Рамановское рассеяние света Известные учёные Андре Гейм

Уровни Ландау в графене описываются уравнением Дирака для графена с учётом магнитного поля, которое можно записать в виде^[5]

$[\vec{\sigma}\cdot(i\hbar v_F\vec{\nabla}+e\vec{A}/c)]\psi(x,y)=\varepsilon\psi(x,y)$

где использована калибровка Ландау для векторного потенциала $\vec{A}=(-By,0)$, двумерный градиент равен $\vec{\nabla}=(\frac{\partial}{\partial x},\frac{\partial}{\partial y})$, а вектор $\vec{\sigma}$ составлен из матриц Паули (σ₁,σ₂). В матричном виде уравнение запишется в виде

$\begin{pmatrix} 0 & -i\hbar v\frac{\partial}{\partial x}-\hbar v\frac{\partial}{\partial y}+eBy\\ -i\hbar v_F\frac{\partial}{\partial x}+\hbar v\frac{\partial}{\partial y}+eBy & 0 \end{pmatrix}\psi(x,y)=\varepsilon\psi(x,y).$

Здесь можно легко разделить переменные и в итоге прийти к спектру для релятивистских уровней Ландау

$\varepsilon_n=\pm\hbar\tilde{\omega_c}\sqrt{n}=\pm\sqrt{\hbar v_F^2eB2n/c},$

где $n=0,\,1,\,2,...$, «циклотронная частота» равна $\tilde{\omega_c}=\sqrt{2}\frac{v_F}{l_B}$, магнитная длина $l_B=\sqrt{\frac{\hbar c}{eB}}.$

Квантовый эффект Холла

Впервые необычный (англ. unconventional) квантовый эффект Холла наблюдали в работах^[3][4], где было показано, что носители в графене действительно обладают нулевой эффективной массой, поскольку положения плато на зависимости недиагональной компоненты тензора проводимости соответствовали полуцелым значениям холловской проводимости $\nu=\pm(|n|+1/2)$ в единицах 4e² / h (множитель 4 появляется из-за четырёхкратного вырождения энергии), то есть

$\sigma_{xy}=\pm\frac{4e^2}{h}\left(|n|+\frac{1}{2}\right)$.

Это квантование согласуется с теорией квантового эффекта Холла для дираковских безмассовых фермионов^[1]. Сравнение целочисленного квантового эффекта Холла в обычной двумерной системе и графене смотрите на рисунке 1. Здесь показаны уширенные уровни Ландау для электронов (выделение красным цветом) и для дырок (синий цвет). Если уровень Ферми находится между уровнями Ландау, то на зависимости холловской проводимости σ_xy наблюдается ряд плато. Эта зависимость отличается от обычных двумерных систем (аналогом может служить двумерный электронный газ в кремнии, который является двухдолинным полупроводником в плоскостях эквивалентных {100}, то есть тоже обладает четырёхкратным вырождением уровней Ландау и холловские плато наблюдаются при ν = 4 | n | ).

Квантовый эффект Холла (КЭХ) может использоваться как эталон сопротивления, потому что численное значение наблюдаемого в графене плато равное h / 2e² выполняется с хорошей точностью, хотя качество образцов уступает высокоподвижному ДЭГ в GaAs, и, соответственно, точности квантования. Преимущество КЭХ в графене в том, что он наблюдается при комнатной температуре^[6] (в магнитных полях свыше 20 Т). Основное ограничение на наблюдение КЭХ при комнатной температуре накладывает не само размытие распределения Ферми-Дирака, а рассеяние носителей на примесях, что приводит к уширению уровней Ландау.

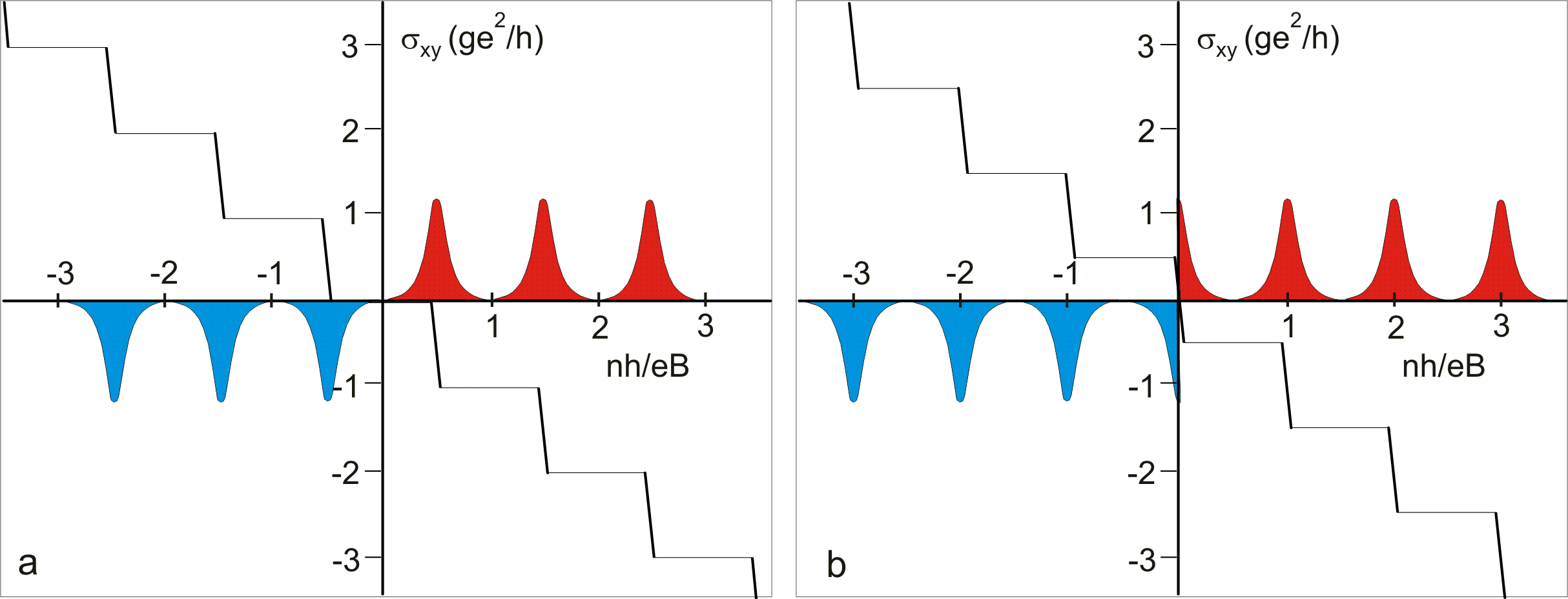

Рис. 1. a) Квантовый эффект Холла в обычной двумерной системе. b) Квантовый эффект Холла в графене. g = g_sg_v = 4 — вырождение спектра

p-n переход

Из-за отсутствия запрещённой зоны в графене в структурах с верхним затвором можно сформировать непрерывный p-n переход, когда напряжение на верхнем затворе позволяет инвертировать знак носителей, задаваемый обратным затвором в графене, где концентрация носителей никогда не обращается в ноль (кроме точки электронейтральности) и нет области лишённой носителей как в обычных p-n переходах. В таких структурах тоже можно наблюдать квантовый эффект Холла, но из-за неоднородности знака носителей значения холловских плато отличаются он приведённых выше. Для структуры с одним p-n переходом значения квантования холловской проводимости описываются формулой^[7]

$G=\frac{2e^2}{h}\frac{|\nu^{'}||\nu|}{|\nu^{'}|+|\nu|},$

где ν и ν^' — факторы заполнения в n- и p- области соответственно (p-область находится под верхним затвором), которые могут принимать значения $\pm2, \pm6, \pm10$ и т. д. Тогда плато в структурах с одним p-n переходом наблюдаются при значениях 1, 3/2, 3, 5/3 и т. д. Такие значения плато были наблюдены в эксперименте.^[8]

p-n-p переход

Для структуры с двумя p-n переходами^[9] соответствующие значения холловской проводимости равны

$G=\frac{e^2}{h}\frac{|\nu^{'}||\nu|}{2|\nu^{'}|+|\nu|}=\frac{2}{3},\frac{6}{5},\frac{6}{7},...(\nu\nu^{'}<0).$

Расщепление основного уровня Ландау

В работе^[10] наблюдается спиновое расщепление релятивистских уровней Ландау и снятие четырёхкратного вырождения для наинизшего уровня Ландау вблизи точки электронейтральности. Для объяснения этого эффекта предложено несколько теорий^[11].
