Канализационный люк

Канализационный люк

Канализационный люк над смотровым колодцем — сооружение для доступа к подземным коммуникациям, таким, как сточная, ливневая, кабельная или трубопроводная канализация.

Содержание

Разновидности

Обслуживание канализации

Канализационные люки различаются конструкцией, типом проходящих под ними коммуникаций, материалами для изготовления.

Типы люков: Л, С, Т, ТМ. ГОСТ 3634-89 от 1989-01-07. Люки чугунные для смотровых колодцев. Технические условия. [1]

По типу подземных коммуникаций различают люки:

Тип (обозначение по EN 124)[1]:

  • ЛМ (А15) — Лёгкий малогабаритный люк
  • Л (А15) — Лёгкий люк
  • С (В125) — Средний люк
  • Т (С250) — Тяжёлый люк
  • ТМ (Д400) — Тяжёлый магистральный люк
  • СТ (Е600) — Сверхтяжёлый люк
  • Р — Ремонтная вставка
  • Д (А15) — Дождеприёмник малый
  • ДБ1, ДБ2 (В125) — Дождеприёмник большой
  • ДМ1 — Дождеприёмник магистральный
  • ДМ2 (С250), ДС1 — Дождеприёмник сверхтяжёлый

Выпускаются

  • ЛЮКИ ЧУГУННЫЕ ЛЁГКИЕ. Тип Л. Номинальная нагрузка 1,5 т. ГОСТ 3634-99
  • ЛЮКИ ЧУГУННЫЕ СРЕДНИЕ. Тип С. Номинальная нагрузка 12,5 т. ГОСТ 3634-99
  • ЛЮКИ ЧУГУННЫЕ ТЯЖЁЛЫЕ. Тип Т. Буквенное обозначение люков: «К»; «В»; «Д»; «ТС». Номинальная нагрузка 25 т. ГОСТ 3634-99
  • ЛЮКИ ЧУГУННЫЕ ТЕЛЕФОННЫЕ. ГТСЛ (лёгкие) ГОСТ 8591-76. Номинальная нагрузка 6,8 т., ГТСТ (тяжёлые) ГОСТ 8591-76. Номинальная нагрузка 17 т.
  • ДОЖДЕПРИЁМНИКИ. ДК тип «Т» ГОСТ 26008-83, ДБ-1 ГОСТ 26008-83 решётка, номинальная нагрузка 12,5 т.

По конструкции:

  • Проходной
  • Угловой
  • Контрольный
  • Станционный (для кабельной канализации)

По материалу:[2]

  • Чугунные (серый чугун СЧ20, высокопрочный чугун ВЧ50)
  • Чугунные в сочетании с бетоном (технология BEGU)
  • Бетонные
  • Полимерпесчаные
  • Полимерные
  • Полимерно-композитные

Устройство

Смотровой колодец состоит из рабочего помещения, шахты и крышки.

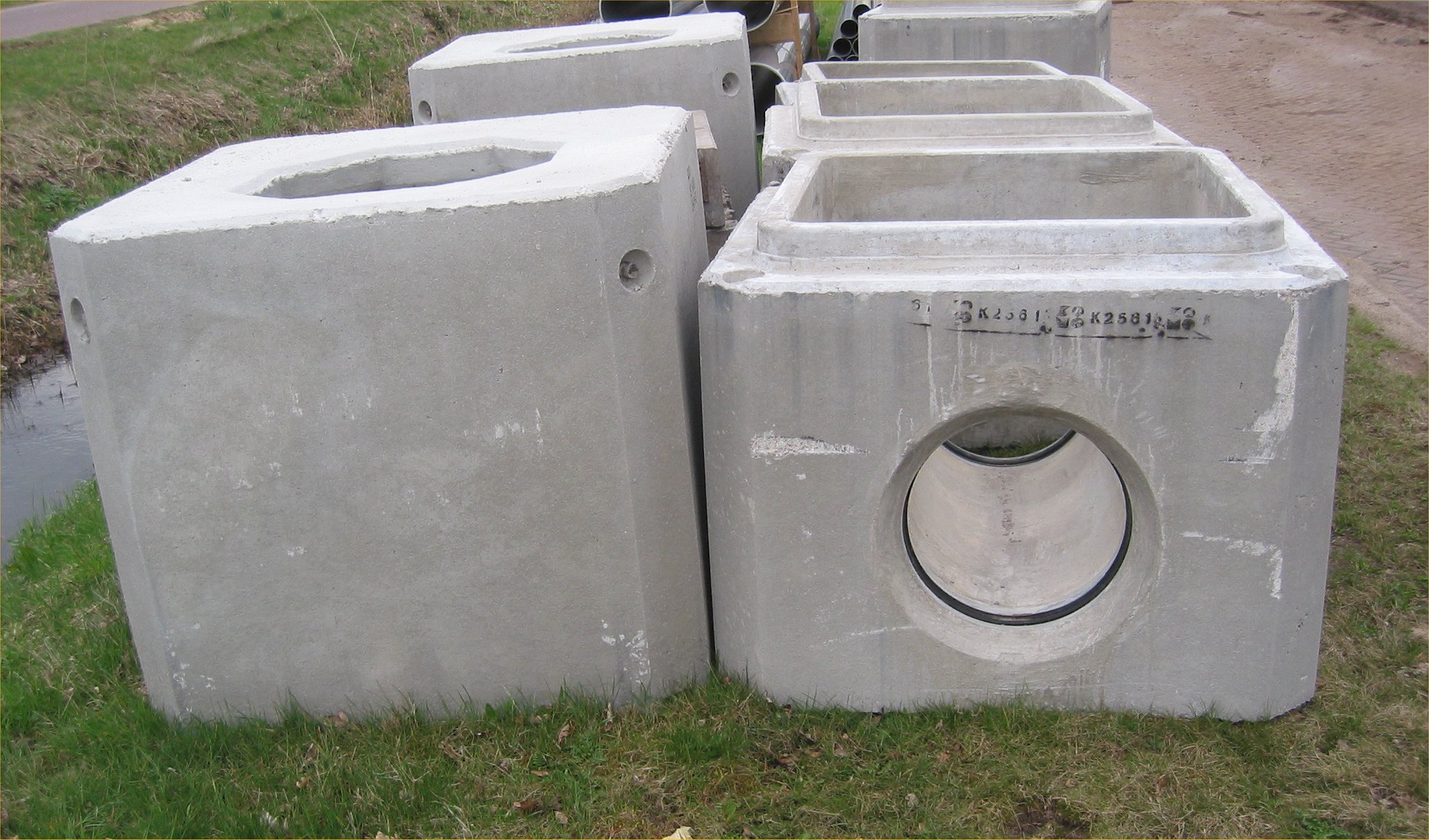

Rioolputten (Sewer).jpg

Устройство рабочего помещения зависит от типа подземных коммуникаций. Размеры его выбираются исходя из требований по обслуживанию соответствующих коммуникаций. Глубина расположения — в зависимости от глубины их залегания. Обычно высота рабочего помещения составляет 1,8 м.

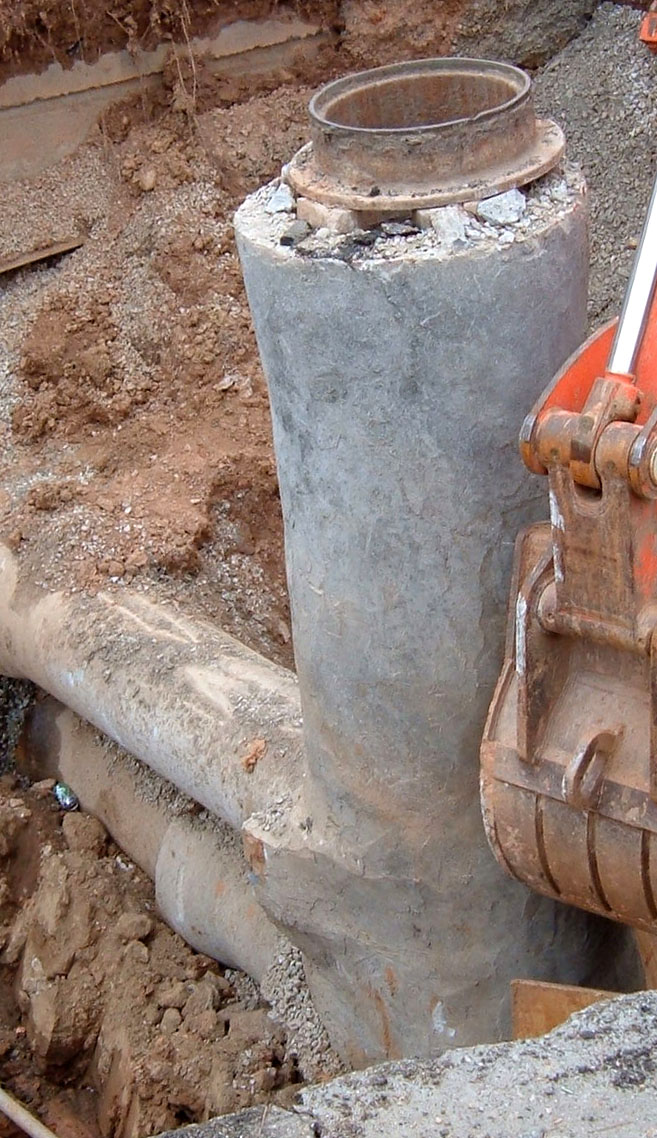

Шахта — обычно круглая, длина зависит от глубины расположения рабочего помещения, диаметр — 0,7 м. Шахта чаще может быть собрана из кирпича или отлита из бетона. Имеет лестницу для спуска рабочего.

Крышка закрывает канализационный люк, для предотвращения попадания посторонних объектов в систему, а также для предотвращения несчастных случаев. Обычно крышка круглой формы — для того, чтобы при любом положении крышка не могла провалиться в люк. Изготавливается обычно из чугуна, иногда частично из бетона, должна быть большого веса для исключения возможности самопроизвольного открытия при интенсивном движении транспорта. Обычно крышка ребристая — для большей прочности люка и для сцепления автомобильных шин и подошв пешеходов с его поверхностью. Крышки бывают либо плоскими, либо выпуклыми в середине. Вогнутых крышек не бывает (в них бы собиралась и замерзала вода).

В колодцах кабельной канализации крышек обычно две: защитная и запорная. Запорная гораздо легче, изготовляется из стали и имеет замок для предотвращения проникновения посторонних лиц и кражи кабеля — располагается под защитной.

Канализационные люки используются для установки на колодцах подземных инженерных коммуникаций: тепловых, газовых, кабельных сетей, водопровода и канализации.

Предназначение канализационных люков — это защита колодца и водостока от повреждений, предотвращение попадания посторонних предметов, обеспечение движения пешеходов и автотранспорта, несанкционированного доступа, также для доступа к подземным коммуникациям.

Канализационные люки различаются конструкцией, типом проходящих под ними коммуникаций (сточная, ливневая, кабельная (электрика, телефония), или трубопроводная канализации), также материалами для изготовления люков.

Обозначения люков:

  • В — водопровод;
  • Г, ПГ — пожарный гидрант, пожарный гидрант подземный;
  • К — бытовая и производственная канализации;
  • Д — дождевая канализация;
  • ТС — тепловая сеть;
  • ГС — газовая сеть;
  • ГТС ,МТС — городская телефонная сеть;
  • МГ — [магистральный] газопровод;
  • Т — телефон (телефонная сеть);
  • ТС — теплосеть (теплопровод).

Маркировке может быть в виде схематического рисунка обозначающие назначение люка. Например, рисунок в виде телефона — телефонный люк, в виде молнии — электротехнический люк.
[[Файл:Дореволюционный люк, Ростов-на-Дону]]

Классы нагрузок. Как правильно выбрать люк

Тип(обозначение по ЕН-124) Наименование Нагрузка номинальная кН, не менее Масса общая справочная, кг Рекомендуемое место установки
ЛМ (А15)* Лёгкий малогабаритный люк 15 45 Зона зелёных насаждений, пешеходная зона.
Л (А15) Лёгкий люк 15 60 Зона зелёных насаждений, пешеходная зона.
С (В125) Средний люк 125 95 Автостоянки, тротуары и проезжая часть городских парков.
Т (С250) Тяжёлый люк 250 120 Городские автомобильные дороги с интенсивным движением.
ТМ (D400) Тяжёлый магистральный люк 400 140 Магистральные дороги (городские и междугородние дороги с движением тяжёлого грузового и общественного транспорта).
СТ (Е600) Сверхтяжелый люк 600 155 Зоны высоких нагрузок (аэродромы, доки).

Замок люков — устройство

Чем вызвано установка запирающего устройства на канализационные люки? Основная причина установки запирающего устройства на канализационные люки — хищение крышек люков для последующей перепродажи в качестве металлолома или несанкционированное проникновение посторонних лиц в колодцы и, как следствие, воровство коммуникационного оборудования кабелей и т. д.

Также может быть нарушена технология монтажа, что вызывает неплотное прилегание крышки к корпусу и, как следствие, её выпадение, проворачивание или разрушение. Это может стать причиной возникновения дорожно-транспортного происшествия.

На рынке представлено несколько вариантов конструкции люков с запорным механизмом. Один из них предусматривает запорное устройство на второй (промежуточной) крышке люка, в то время как основная крышка остается без изменений. Например: В колодцах кабельной канализации крышек обычно две: защитная и запорная. Запорная гораздо легче, изготовляется из стали и имеет замок для предотвращения проникновения посторонних лиц и кражи кабеля — располагается под защитной.

Устройства запорного решение также может выполнено в нескольких вариантах.

  • ВАРИАНТ 1 — запорный механизм выполнен в виде флажкового соединения между крышкой люка и корпусом. Замок имеет секрет.
  • ВАРИАНТ 2 — замок изготовлен по принципу резьбового соединения крышки и корпуса люка. Болт имеет секрет.
  • ВАРИАНТ 3 — принцип работы замка — распорный механизм — установленный на крышке и при закрытие блокирует корпус и крышку.

Некоторые производители предлагают люки, которые помимо запорного механизма имеют шарнирное крепление крышки к корпусу.

Материалы для изготовления люков

Основные материалы для изготовления современных канализационных люков:

  • серый чугун, высокопрочный чугун;
  • пластик;
  • композитная смесь;
  • полимер-песчаная смесь;
  • резина;
  • бетонная смесь, железобетон.

Традиционный материал для изготовления люков — чугун. Чугунные люки прочны, надёжны, долговечны, устойчивы к воздействию агрессивных сред. Однако крышки чугунных люков довольно часто становятся объектом хищения.

Чугунные люки

Люк канализационный газовый типа «ДУ-500»

Преимущества:

  • большие нагрузки до 90 тонн,
  • большой срок эксплуатации (долговечность),
  • устойчивость к перепаду температур.

Недостатки:

  • большой вес,
  • высокая стоимость,
  • подвержен хищениям,
  • возможность возникновение искры.

Как альтернативу чугунным люкам, используются полимерные, полимерно-композитные люки, резиновые, бетонные, пластиковые, композитные. Люки из пластмасс обретают популярность с каждым годом, они отличаются своей долговечностью, экологичностью (переработка вторичных пластмасс), низкой стоимостью. Люки из пластмасс устанавливаются в зоне зелёных насаждений, на тротуарах и пешеходных дорожках (кроме автодорог и автострад).

Пластиковые люки

Пластиковый люк предназначен для установки в сетях водопровода, канализации, тепло и газоснабжения, местах, не предназначенных для проезда грузового транспорта (тротуары, газоны). Преимущества:

  • небольшой вес,
  • большой срок эксплуатации (долговечность),
  • устойчивость к перепаду температур,
  • различная цветовая гама, устойчивость к потере цвета,
  • невысокая цена по сравнению с чугунными люками,
  • безопасность (возникновение искр),
  • невозможно сдать на металлом(хищение).

Недостатки:

  • невозможность использовать на автодорогах (не большие нагрузки).

Новый материал для люков — композит (премикс). По составу он термореактивный материал, основные элементы полиэфирные смолы, стекловолокно и порошкообразный наполнитель, состоящий из кальцита, и другие добавки. Изделия изготавливают методом горячего прессования при 100 градусах.

Стандартная конфигурация: Диаметр крышки (без выступов)-760 мм Диаметр основания −840 мм Высота изделия в сборе — 70 мм Материал корпуса (обоймы) и крышки — ПП (РР) — полипропилен; ПЭ (РЕ) — полиэтилен высокой плотности Допустимая нагрузка — 0,5 тонны Масса основания (обоймы)- 3,5 кг Масса крышки — 7,5 кг Срок службы — не менее 20 лет ГОСТ 3634-89, ISO 9000, 9001

Подлежит вторичной переработке. В конструкции предусмотрены водоотводящие каналы — отсекающие поток дождевых вод от попадания внутрь колодца.

Композитные люки

Преимущества:

  • небольшой вес,
  • удобная конструкция (петля),
  • большие механические нагрузки (40 тонн),
  • большой срок эксплуатации (долговечность),
  • устойчивость к перепаду температур,
  • различная цветовая гамма, устойчивость к потере цвета,
  • химически стоек,
  • стоек к ультрафиолету,
  • морозоустойчив, трудно горюч,
  • невысокая цена по сравнению с чугунными люками,
  • безопасность (возникновение искр),
  • невозможно сдать на металлом (хищение).

Недостатки:

  • относительно высокая цена по сравнению с пластиковыми люками.
  • может открыть ребенок

Полимерно-композитные люки

Люки изготовлены из полимерно-композитной (полимер-песчаной) смеси методом горячего прессования и предназначены для установки на смотровые колодцы в пешеходной зоне и зоне зелёных насаждений. Основные преимущества и недостатки полимер-песчаных люков:
Преимущества:

  • небольшой вес,
  • большой срок эксплуатации (долговечность),
  • устойчивость к перепаду температур,
  • различная цветовая гама, устойчивость к потере цвета,
  • самая низкая цена,
  • безопасность (возникновение искр),
  • не возможно сдать на металлом (хищение),
  • Устойчивы к агрессивной среде — не ржавеют,
  • стоек к воздействию агрессивных сред (кислоты, соли, щелочи, нефтепродуктов и т. п.),
  • достаточно не прочный материал (70 % песка).

Недостатки:

  • невозможность использовать на автодорогах (небольшие нагрузки).

На сегодняшний день люки производятся согласно данным ГОСТам, и тех условиям

— Люки канализационные: — EN 124—1994, ГОСТ 3634-99, ДСТУ Б В.2.5-26:2005.
— Люки чугунные телефонные: ГТС -ГОСТ 8591-76.
— Дождеприёмники: ДК тип «Т» ГОСТ 26008-83, ДБ-1 ГОСТ 26008-83 решётка.

Особенности размещения

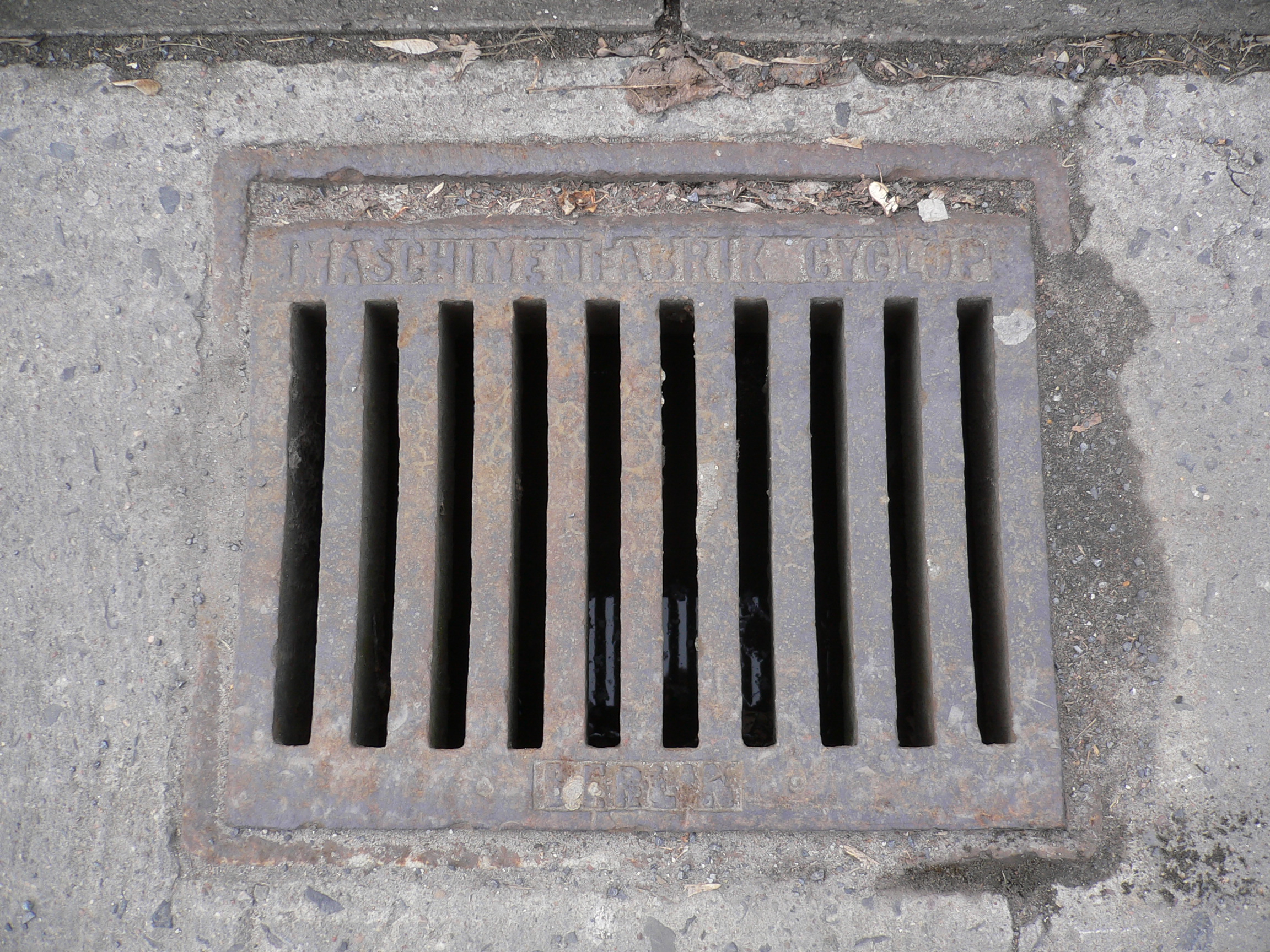

Люк ливневой канализации, «ливнёвка»
  • В старых городах, где канализация появилась раньше автомобильного движения (например, в Нью-Йорке, Москве), канализационные люки встречаются на автомобильных дорогах, что, в случае отсутствия на них крышек, может служить причиной аварии. Поэтому в тех городах и районах городов, где системы снабжения проектировались одновременно с развитием автотранспорта, на дорогах канализационные люки отсутствуют. Исключение составляют лишь небольшие зарешёченные люки ливневой канализации, располагающихся у обочин). Эти люки не предназначены для спускания вниз людей, поэтому решётки с них снимают очень редко и к авариям они не приводят.

Отдельно следует отметить люки пожарных гидрантов. Местонахождение нескольких ближайших пожарных гидрантов указывается на специальной табличке на стене дома, что позволяет быстро найти крышку, даже если она, например, засыпана снегом.

Крышка люка

Крышка, закрывающая люк, предотвращает попадание посторонних предметов. Неисправная или неаккуратно закрытая крышка канализационного люка может повлечь заползание любопытных детей и подростков в канализационные люки (они могут там упасть с лестницы, задохнуться, заблудиться и т. д.), падение рассеянных прохожих (в том числе разговаривающих по мобильному телефону) в канализационные люки (чревато переломами ног и даже смертельным исходом при достаточно глубоком люке), а на автодороге — серьёзные повреждения колёс и подвески автомобиля в случае наезда на незакрытый канализационный люк. В случае проведения работ на подземных коммуникациях канализационный люк должен быть огорожен и обозначен предупреждающими знаками.

Люки и безопасность в повседневной жизни

Машина, наехавшая колесом
на открытый люк

Опасность провалиться в канализационный люк относится к категории бед, о которых человека предупреждают с детства (другие подобные опасности связаны со стоянием на краю платформы в метро, прислонением к раздвижным дверям вагона, засовыванием карандашей в нос или рот, подстриганием ресниц ножницами, курением в постели и т. д.) Но несмотря на эти предупреждения, подобные случаи нередки. Это может быть вызвано как рассеянностью, так и отвлечением на набор sms или разговоры по мобильному телефону. Большое количество краж крышек люков только усугубляет данную ситуацию.

Отсутствие крышки на канализационном люке может повлечь залезание в них любопытных детей и подростков (они могут там упасть с лестницы, задохнуться, заблудиться и т. д.). Падение в люк чревато переломами ног и даже смертельным исходом при достаточной глубине люка.

Зачастую такие случаи обыгрываются в кинофильмах, в особенности комедийных (см., например, новеллу «Наваждение» в фильме Операция «Ы» и другие приключения Шурика). Незадачливые герои кинокомедий не только проваливаются в люк (при этом часто падая прямо на голову водопроводчика), но ещё и умудряются попасть под машину, пытаясь вылезти из люка посреди проезжей части.

Не меньшую опасность представляют открытые люки на автодороге. Наезд автомобиля на незакрытый люк влечет за собой серьёзные повреждения колёс и подвески, а также очень опасные аварии (вплоть до летального исхода водителя) — для мотоциклов или велосипедов.

Интересные факты

  • Часто старые люки, особенно на проезжей части, невозможно открыть обычным способом (поддеть). В таком случае к ним сверху приваривают металлическую арматуру (которую после открытия обрезают), либо высверливают небольшое отверстие в люке и заводят снизу крюк. Многие крышки современных люков (кроме линий связи) имеют фабричное отверстие, благодаря которому люк можно открыть с помощью крюка. Новые крышки в России также часто имеют две прорези по бокам. Но, поскольку в них заливается вода, отверстия делаются только в канализационных, водопроводных, дренажных и ливнёвых люках; их запрещено делать в люках кабельной связи, электрических сетей и телефонной сети.
  • В 1990-х и 2000-х годах в странах СНГ было украдено с целью сдачи в металлолом большое количество чугунных и стальных люков, а также решеток ливневой канализации.[3] Так, в феврале 2010 года в Харькове на Салтовке только за одну ночь с применением техники было украдено более 50 чугунных люков,[4] а в Киеве в 2009 году украли 1300 люков.[5] Поэтому в городах, особенно на окраинах, шахты временно закрывают деревянными щитами, бетонными кругами либо постоянно — стационарными пластиковыми люками (выпуск последних налажен в некоторых регионах).
  • В связи с участившимися кражами люков ряд производителей начали выпуск люков, имеющих в своей конструкции петли (открываются как дверь)Люки тяжёлые магистральные , либо имеющие запорный механизм (замок). Последние чаще используются для линий связи.
  • Самыми опасными являются — колодцы ливнёвки, канализации и водопровода (глубина до шести метров!) с торчащими арматурой и трубами.

Чей люк?

Определить тип и назначение люка можно по надписи на ближайшем столбе или стене дома. Далее надо позвонить в профильную организацию и узнать на чьём балансе находится данный колодец. Крышка может отсутствовать или не соответствовать.

Если владельца открытого люка найти не удается, запомните цвет надписи, буквы, цифры и (или) точный адрес. Сообщите в администрацию своего района, либо по телефонам горячей линии (для Санкт-Петербурга это телефон 004, горячая линия ГУП «Водоканал»: 305-09-09).
