Зоркий-4

У этого термина существуют и другие значения, см. Зоркий.

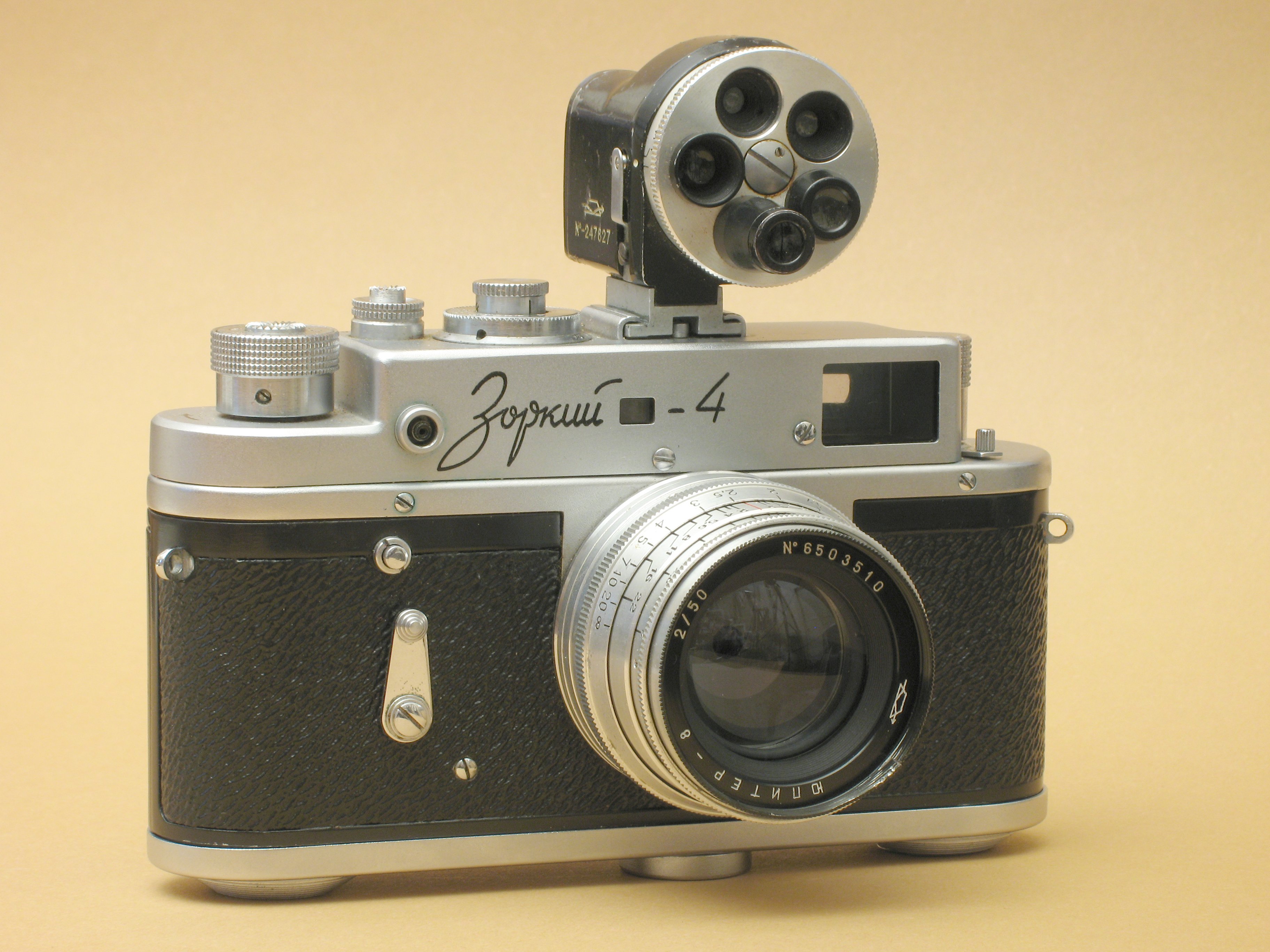

Зоркий-4
Производитель	Красногорский механический завод.
Год выпуска	1956-1973.
Тип	дальномерный плёночный фотоаппарат.
Фотоматериал	Плёнка типа 135.
Размер кадра	24×36 мм.
Тип затвора	Механический, шторно-щелевой, с горизонтальным движением матерчатых шторок.
Крепление объектива	Резьбовое соединение M39×1/28,8.
Фокусировка	Ручная, по базисному дальномеру.
Экспозамер	Отсутствует.
Вспышка	Синхроконтакт с регулируемым временем упреждения.
Видоискатель	Оптический, совмещённый с дальномером.
Размеры	144×90×71 мм (с объективом «Юпитер-8»).
Масса	?
Изображения на Викискладе

Зоркий-4 — советский фотоаппарат из семейства дальномерных фотографических аппаратов «Зоркий».

Выпускался Красногорским механическим заводом (КМЗ) в городе Красногорске Московской области в 1956-1973 годах.

Модернизация фотоаппарата «Зоркий-3С». Самая массовая и технически совершенная модель среди фотоаппаратов «Зоркий». Всего выпущено 5.770.623 шт.

Конструкция и технические характеристики

• Корпус камеры металлический, со съёмной задней стенкой. Видоискатель совмещён с дальномером. Взвод затвора и перемотка плёнки производятся вращением маховичка (заводной головки). Установка выдержки возможна только при взведённом затворе. Приёмная катушка съёмная. Конструкция позволяет использовать как стандартные кассеты, так и двухцилиндровые с раскрывающимся устьем.
• «Зоркий-4» продавался в комплекте с одним из двух объективов — «Юпитер-8» 2/50 (более дорогой вариант) или «Индустар-50» 3,5/50. Есть сведения, что небольшое количество аппаратов было укомплектовано объективом «Юпитер-17» 2/50. Допускает использование сменных объективов с резьбовым соединением M39×1/28,8.
• Фотоаппарат производился в нескольких вариантах с небольшими отличиями, в основном технологического характера. С 1959 года был изменён ряд выдержек в соответствии с новым стандартом: 1, 1/2, 1/4, 1/8, 1/15, 1/30, 1/60, 1/125, 1/250, 1/500, 1/1000 с, до того отрабатывались выдержки 1, 1/2, 1/5, 1/10, 1/25, 1/50, 1/100, 1/250, 1/500, 1/1000 с. Аппараты более ранних вариантов считаются в целом более качественными, чем выпускавшиеся в 1970-е годы. Так, например, в начале 1960-х годов перешли на более технологичный способ крепления металлических борок к шторкам, отчего затвор стал несколько более шумным, и упростили форму верхней крышки; со второй половины 1960-х годов надписи стали наносить краской, а не гравировкой, и они быстро стирались, особенно на лимбе головки выдержек; на аппаратах последних выпусков отсутствуют ушки для шейного ремня и т. п.

Ёмкость кассеты	1,65 м плёнки
Число кадров	36
Тип затвора	шторно-щелевой, с горизонтальным движением матерчатых шторок
Выдержки затвора	автоматические от 1/1000 до 1 с, «B» (от руки) и длительная. Выдержки длиннее 1/30 (1/25) с обеспечиваются отдельным механизмом-замедлителем
Выдержка синхронизации	на выдержке 1/30 с (1/25 с) и более длительных, с регулируемым опережением срабатывания синхроконтакта
Рабочий отрезок	28,8 мм
Штативное гнездо	с резьбой 1/4" (в ранних выпусках — 3/8")
Дополнительное оснащение	диоптрийная поправка видоискателя в пределах ±2,5 диоптрии, автоспуск

Основной объектив	Юпитер-8	Индустар-50
Фокусное расстояние	50 мм	50 мм
Относительное отверстие	1:2	1:3,5
Шкала диафрагм	от 2 до 22	от 3,5 до 16
Резьба для светофильтров	40,5×0,5	33×0,5
Диаметр для бленд	42 мм	36 мм
Посадочная резьба объективов	M39×1	M39×1

Рынок

Розничная цена «Зоркого-4» в СССР в 1960-е годы: с «Индустаром-50» — 38 руб., с «Юпитером-8» — 47 руб.; «Зоркого-4К» в 1970-е годы — 40 руб. и 49 руб. 50 коп. соответственно^[1].

Аппарат экспортировался, продавался за рубежом как под оригинальным наименованием, так и под маркой «Aurora».^[2]

Модификации

«Мир»

«Зоркий-4К»

На основе «Зоркого-4» также были выпущены фотоаппараты:

• «Мир» — более дешёвый аппарат, отличавшийся от базовой модели упрощённой конструкцией затвора: автоматические выдержки только от 1/500 до 1/30 с, механизм длительных выдержек отсутствует. Вероятно, для «Миров» использовались затворы, изготовленные для «Зорких-4», но забракованные из-за нечёткой отработки выдержки 1/1000 с. Объективы — «Индустар-50», реже «Юпитер-8». В 1959—1961 году выпущено 156.229 шт.;

• «Зоркий-4К» с курковым механизмом взвода затвора и несъёмной приёмной катушкой. Объективы — «Индустар-50» или «Юпитер-8». В 1972—1978 и 1980 годах выпущено 524.646 шт.

• различные фоторегистраторы для использования в научной и военной аппаратуре. Снабжались специальным узлом крепления к оптическому каналу соответствующего прибора. Не имели ненужных в этом случае видоискателя, дальномера, крепления для вспышки. Иностранные коллекционеры называют подобные камеры «Labo»^[3][4].

Основные различия фотоаппаратов

•

  «Зоркий-4»
  (с барабанным взводом затвора)

•

  «Мир»
  (уменьшенный диапазон выдержек)

•

  «Зоркий-4К»
  (с курковым взводом затвора)
