Ба́шенный кра́н (англ. Tower crane, фр. Grue à tour) — поворотный кран стрелового типа со стрелой, закреплённой в верхней части вертикально расположенной башни[1]. В машинном парке передвижных кранов их доля — порядка 18 %[2].
Содержание
История
Первый прообраз башенных кранов современного типа появился ещё в 1913 году: кран, созданный Юлиусом Вольфом, обладал поворотной платформой, расположенной в верхней части башни. Через 15 лет, в 1928-м, спроектирован и создан первый башенный кран с балочной стрелой, а в 1952 году — с подъёмной[3].
СССР
Гидротехнические башенные краны на сооружении Саяно-Шушенской ГЭСБашенные краны на строительных площадках страны начали применять ещё в годы первых пятилеток. Первые советские башенные краны были изготовлены в 1936 году. До Великой отечественной войны парк башенных кранов в СССР составлял порядка 200 единиц, а их ежегодный выпуск в те годы составлял несколько десятков[4].
После войны в СССР более 75 % всех башенных кранов выпускали заводы созданного в феврале 1946 года Наркомстройдормаша[4].
До 1960 года краны, в основном, выпускались неспециализированными предприятиями, что привело к разнотипности машинного парка. В 1960 году, вместо существовавших в тот период 80 моделей башенных кранов, головным отраслевым институтом ВНИИСтройдормаш разрабатывается ряд унифицированных кранов из восьми базовых типоразмеров[4].
При этом на специализированных краностроительных предприятиях осуществлялась плановая организация по выпуску унифицированных механизмов. Она позволила одновременно:
- увеличить на 25 — 50 % надёжность работы[4].
- снизить на 10 — 25 % стоимость выпуска[4].
- использовать для ремонта поэлементный метод[4].
- сократить проектные сроки[4].
Конструкции кранов постоянно совершенствовались, появлялись новые модели, улучшались характеристики, расширялась область применения башенных кранов[5]. Если первые краны обладали грузоподъёмностью от 0,5 т до 1,5 т, высотой подъёма от 20 до 30 м, то к 1980-м появились краны грузоподъёмностью до 50 т, с высотой подъёма до 150 м[5]. В период с 1976 года по 1980 годы появились краны пятой и шестой размерных групп (КБ-504, КБ-674, КБ-675, КБ-676), которые обладали более высокими техническими характеристиками[4]. В середине 1980-х годов в стране началась подготовка к разработке ряда модульных кранов (КБМ-301, КБМ-401, КБМ-571)[6].
К началу 1980-х годов в стране действовали 28 специализированных краностроительных предприятий[6], расположенных в РСФСР, УССР и Грузинской ССР[5]. Отдельными партиями краны производились в Казахской ССР[7].
Ежегодно к началу 1980-х годов краностроительные предприятия выпускали до 3 тыс. кранов[5], а на 1985 год — порядка 4 тысяч[6]. Причём потребность строительной отрасли превышала объём выпуска на тысячу единиц[6]. В эксплуатации же на территории Советского Союза находилось примерно 50 тысяч башенных кранов[5][6] 120 различных моделей[8].
СНГ
С окончанием перестройки, распадом СССР и началом экономических реформ как для отрасли производства кранов, так и для строительной отрасли наступили трудные времена: одни краны свозились на базы хранения, другие — консервировались, а третьи — отправлялись на металлолом. Сократилось как количество изготовителей кранов, так и объёмы их выпуска[6].
Из всех бывших советских республик, башенные краны в настоящее время производятся на территории Белоруссии, России и Украины. В остальных бывших республиках СССР, таких как Казахстан, собственное производство башенных кранов сегодня отсутствует и все башенные краны ввозятся из-за рубежа[9].
Устойчивый рост в производстве башенных кранов в РФ наметился только после августовского экономического кризиса[10]. Так, по состоянию на 2004 год, в России действовали восемь производителей. В следующем году — семь[10], а в 2007 году количество изготовителей увеличилось до девяти[11].
За последнее время возрос импорт в Россию кранов из-за рубежа (Германия, Франция, Испания, Италия, КНР и др.)[6]. На 2005 год доля импортных кранов составляла: на российском рынке — 40 % (из них четверть — новые)[10]. В Казахстане из всех ввезённых в 2005 году в страну башенных кранов, большая часть (69,6 %) приходится на краны из Китая, доля же российских кранов на казахском рынке составила 11,3 %[9]. Стоимость нового башенного крана, сделанного в РФ составляет от 9 до 14 млн рублей. Европейский же кран (аналогичный по характеристикам) дороже на 25-50 %. Стоимость кранов, выпущенных в КНР, варьируется от 20 до 190 тысяч долларов[9].
Согласно данным Госгорпромнадзора, на Украине (по состоянию на 1 января 2008 года) эксплуатировались 5336 башенных кранов, большая часть которых изготовлена в советскую эпоху[12][13]. На территории России же на начало 2000-х годов было зарегистрировано 24477 башенных крана[14]. В Белоруссии (данные республиканского Проматомнадзора) в 2007 году работали 1100 башенных кранов, большинство из них отработали свой срок[15].
Устройство и принцип работы
Основное назначение башенного крана — обслуживать территорию строительных площадок зданий и сооружений, складов, полигонов, погрузка и разгрузка материалов с транспорта — при выполнении строительно-монтажных и погрузочно-разгрузочных работ[16][17].
При этом башенным краном производятся рабочие движения: изменение вылета, подъём стрелы, поворот и передвижение крана[17]. Изменение вылета стрелы, в зависимости от её типа, производится либо подъёмом или опусканием стрелы, либо перемещением грузовой тележки вдоль стрелы[16].
Подъём грузов осуществляют при помощи грузовой лебёдки, грузового каната и крюковой обоймы. Поворотная часть крана вращается относительно неповоротной при помощи поворотного механизма. Они связаны опорно-поворотным устройством (сокр. ОПУ), которое передаёт вертикальные и опрокидывающие нагрузки от поворотной части на неповоротную — ходовую раму[17].
Основные механизмы башенных кранов оснащены специальными устройствами безопасности, называемыми ограничителями, которыми оснащены: механизм подъёма груза, поворота крана, передвижения грузовой тележки и подъёма стрелы. Управление этими механизмами крана осуществляется крановщиком из кабины управления[16], которая, как правило, устанавливается в верхней части конструкции башни[17].
Классификация
Назначение
По назначению выделяют:
- Краны общего назначения: для гражданского и промышленного строительства[18].
- Специальные краны: для промышленного строительства[18].
- Высотные краны[18]: самоподъёмные, ползучие и приставные краны[19].
- Краны-погрузчики: для складов, баз и полигонов[18].
Возможность перемещения
По возможности перемещения различают:
- Передвижные: самоходные и прицепные[17].
- Стационарные: приставные и универсальные[17].
- Самоподъёмные[17]: устанавливаются на каркасе строящегося здания.
Тип ходового устройства
В качестве ходового устройства в передвижных башенных кранах применяют:
- Автомобильные[20][4].
- Пневмоколёсные[20][4].
- Гусеничные[20][4].
- Рельсовые[20][4].
- Шагающие[4].
- Шасси автомобильного типа[4].
По конструктивным особенностям, также выделяют две группы кранов: «классические» башенные краны (с оголовком башни) и безоголовочные. Кроме того, выпускаются быстромонтируемые башенные краны, сборка которых осуществляется в минимально короткие сроки, без верхолазных работ и вспомогательной техники.
Описание и конструкция
Любой башенный кран состоит из следующих частей:
- Башня.
- Рабочая стрела.
- Опорная часть.
- Опорно-поворотное устройство.
- Кабина управления.
Для выполнения основных операций, кран оснащается соответствующими механизмами: лебёдками, блоками и полиспастами[16].
Башня крана общего назначения имеет либо телескопическую конструкцию, либо решётчатую, двух типов: поворотную и неповоротную. При большой высоте она может быть наращиваемой (сверху) и подращиваемой (снизу). В качестве основного грузозахватного органа применяется крюковая подвеска. Такие краны, в основной массе, изготавливаются в передвижном исполнении на рельсовом полотне, а их конструкция позволяет быстро осуществлять их монтаж и демонтаж и дальнейшую транспортировку на другой объект[20].
Краны для высотного строительства выполняются в приставном исполнении. Конструкция такого крана опирается на землю и на каркас возводимого здания[20] (при помощи оттяжек)[21].
К кранам для высотного строительства относят также и самоподъёмные краны, иногда называемые ползучими[20]. Кран этого типа устанавливается на конструкциях возводимого здания, а затем при помощи собственных механизмов периодически перемещается вертикально вверх (на один или несколько этажей) — по мере роста возводимого здания[22]. В строящихся монолитных зданиях самоподъёмный кран опирается на специальные окна, предусмотренные в стенах лифтовых шахт. При возведении сборных железобетонных зданий, опорой для крана являются ячейки (металлического или железобетонного) каркаса здания[23]. Подъём крана может осуществляться лебёдкой, расположенной у основания башни, либо специальным гидравлическим механизмом выдвижения. Достоинствами этого вида башенных кранов являются: возможность работы на косогорах и в стеснённых условиях, а также способность обеспечить строительство здания со сложной конфигурацией (в плане) одним краном[23]. Одним из основных ограничений такого крана (по высоте) является канатоёмкость лебёдки, а главным недостатком — трудность демонтажа после завершения строительства.
Краны-погрузчики выполняются на базе и с использованием узлов кранов общего назначения[18].
Рабочая стрела
В качестве рабочей стрелы башенного крана, может быть применена молотовидная или подвесная стрела (с жёстким расчалом из отдельных тяг, либо на гибкой канатной подвеске). Конструктивно стрела может представлять собой балочную, подъёмную[17] или комбинированную шарнирно-сочленённую стрелу, выполненную из труб (малого или большого диаметра), гнутого профиля или уголков. Стрелы кранов изготавливаются секционными, что упрощает сборку и транспортировку, а также обеспечивает универсальность исполнений[17].
Балочная стрела
Стрела балочного типа представляет собой металлоконструкцию с квадратным, треугольным, либо прямоугольным поперечным сечением[23]. Стрела состоит из двух поясов, по нижним поясам которой (вдоль всей стрелы) перемещается грузовая тележка. Стрела может устанавливаться либо горизонтально, либо под углом (от 30 ° до 45 °[24]). В случае установки под углом, тележка может быть перемещаемой вдоль поясов стрелы, либо жёстко закреплена на её конце[5].
Вылет такой стрелы изменяется путём перемещения тележки с подвешенным грузом по направляющим балкам неподвижно закреплённой стрелы[17].
Подъёмная стрела
Подъёмная (маневровая) стрела представляет собой пространственную металлоконструкцию[17] с квадратным, треугольным, либо прямоугольным поперечным сечением[23]. Конструкция прикреплена при помощи опорного шарнира к башне. На конце стрелы расположены блоки, которые могут быть разнесены с использованием балансира, который соединяется с головной частью стрелы. Груз при этом постоянно подвешен к блокам, оснащённым грузовыми канатами. Стрела этой разновидности устанавливается наклонно к горизонту. Путём её перемещения с подвешенным к блокам грузом, изменяется её вылет — на допустимый угол наклона[23][17].
Преимущества этого типа стрел: простота конструкции[4]. В сравнении с кранами, снабжёнными, к примеру, балочными стрелами, подъёмные стрелы демонстрируют лучшую маневренность в стеснённых условиях и более технологичны и удобны в изготовлении и эксплуатации. При равных же характеристиках, такой башенный кран легче (до 20 %), чем кран с балочной стрелой[23].
Недостатки: при изменении вылета, стрела не имеет возможности горизонтального перемещения груза, а горизонтальная скорость перемещения груза при этом будет невысокой и неравномерной. Кроме того, стрелы этой разновидности не позволяют охватить с одной стоянки крана всю зону обслуживания, например, вблизи башни самого крана[23].
Шарнирно-сочленённая стрела
Стрела относится к типу комбинированных, имеет форму ломаной[23]. Конструктивно состоит из двух основных частей: основной (корневой) и головной. Головная часть называется гуськом. Кран, оснащённый такой стрелой имеет две крюковые подвески. Вылет шарнирно-сочленённой стрелы изменяется либо подъёмом всей стрелы, либо сочетанием движений по подъёму с дальнейшим перемещением вдоль стрелы грузовой тележки[5]. Стрелы этой разновидности применяются для увеличения высоты подъёма крана и вылета крюка[23].
Башня и поворотное устройство
Башня крана представляет собой телескопическую (трубчатая конструкция, изготовленная из трубы большого диаметра), либо решётчатую конструкцию, выполненную из уголков или из труб малого диаметра[17].
По способу поворота, башня крана может быть верхнеповоротной (с неповоротной башней и поворотным оголовком) и нижнеповоротной (с поворотной платформой или с поворотной башней)[20][5].
По способу сборки, башни кранов могут выполняться неразбираемыми, разбираемыми на земле (телескопические и складывающиеся), подращиваемыми снизу и наращиваемыми сверху[5].
Поворотная башня
Опорно-поворотное устройство нижнеповоротного крана с поворотной платформой размещено внизу, непосредственно на опорной части крана или на портале[16].
К поворотной части относятся: поворотная платформа с размещёнными на ней рабочими механизмами крана — грузовой и стреловой лебёдками, механизмом поворота. Кроме того, на платформе устанавливаются плиты противовеса, башня с оголовком, распоркой и стрелой[17].
Неповоротная башня
На верхнеповоротных кранах, платформа с установленной на ней башней не поворачивается. Опорно-поворотное устройство такого крана размещено в верхней части конструкции башни. Для возможности перемещения грузов по дуге на башне установлен поворотный оголовок, к которому для уравновешивания стрелы крепится противовесная консоль с контргрузом. Рабочие механизмы установлены на противовесной консоли[16][17].
Современные башенные краны с неповоротной башней обладают грузоподъёмностью более 10т. Увеличенная грузоподъёмность и высота подъёма груза приводят к большой общей массе, что затрудняет создание кранов с опорно-поворотным устройством в нижней части машины[19].
Главное достоинство передвижных кранов с неповоротной башней — возможность их переоборудования в приставные краны[19], которые являются универсальными и могут выступать в качестве самоподъёмных и передвижных — на малой высоте они передвижные, а при её увеличении — выступают в качестве стационарных приставных[19].
Ходовое устройство
Приставные башенные краны не имеют ходового устройства. Перемещение передвижных башенных кранов по обслуживаемой площадке осуществляется при помощи ходового устройства, в основном, рельсового типа[4].
Рельсовое ходовое устройство. Представляет собой опирающиеся на подкрановые пути стальные ходовые колёса с ребордами, объединённые в ходовые тележки[22][16]. В зависимости от нагрузки, ходовая тележка может объединять от четырёх до 32 колёс. Если башенный кран имеет восемь (и более) ходовых колёс, то их объединяют при помощи балансиров в тележку, которая называется балансирной. Нагрузка от крана в этом случае равномерно распределяется между всеми колёсами[4].
Ходовые тележки подразделяются на приводные и неприводные (ведущие и ведомые)[16]. Расположение приводных тележек может быть как односторонним (обе на одном рельсе), так и двусторонним (по диагонали) — на разных рельсах кранового пути[22]. В случае двустороннего расположения тележек, перемещение крана более плавное. Однако, у двустороннего расположения есть недостаток: при движении по криволинейным участкам колёса, перемещающиеся по внутреннему рельсу, пробуксовывают и быстрее изнашиваются[4].
Шагающее ходовое устройство. Используется в тяжёлых башенных кранах, работающих на слабых грунтах[22]. Такое ходовое устройство сочетает в себе как элементы рельсового ходового устройства, так и шагающего: опорой такого крана является цилиндрический опорный башмак, соединённый с ходовой платформой, а для перемещения используются ходовые колёса[5]. Перемещение шагающего крана заключается в попеременной перестановке опорных частей в направлении движения[25].
Передвижение шагающего крана осуществляется следующим образом[5]:
- Опорный башмак крана вместе с ходовой платформой поднимаются над поверхностью, после чего рама передвигается вперёд.
- Ходовая платформа крана опускается на поверхность, а опорный башмак вновь поднимается над землёй.
- Кран при помощи ходовые колёс перемещается вперёд вдоль ходовой рамы — на величину шага, а опорный башмак опускается на землю.
Опорные поверхности шагающих кранов могут быть также выполнены в виде центральной опорной плиты и двух лыж. В этом случае перемещение крана осуществляется при помощи кривошипно-шатунных механизмов, либо гидравлических домкратов[22], штоки которых прикреплены на шарнирах к опорному башмаку[25].
Башенные краны, устанавливаемые на автомобильном, пневмоколёсном и гусеничном шасси выполнены на основе самоходных кранов стрелового типа. В качестве рабочего стрелового оборудования применяются устройства в виде подъёмной стрелы или стрелы балочного типа, с перемещаемой вдоль неё грузовой тележкой[20].
Технические характеристики
Характеристики современных башенных кранов достигают[20]:
Грузоподъёмность, т: 5—25 (до 75) Вылет, м: 25—40 (до 80) Высота подъёма, м: до 90 для передвижных (до 150—220 — для приставных)[26] Скорости: подъёма груза, м/мин: 10—100 вращения, об/мин: 0,2—1,0 передвижения крана, м/мин: 10—30 Маркировка и индексы кранов
Конструкции кранов, выпускаемых в настоящее время, объединены в массовые размерные группы — по исполнению и назначению. Внутри каждой из групп находятся связующие сборочные единицы, превращённые в унифицированные блок-модули. Между видами и схемами приводов достигнута общность принципов исполнений, которая обеспечивает последовательное изучение всех звеньев в конструкции несущей системы, рабочих механизмов, силовых передач, электропривода, гидравлические системы, аппаратуры управления, рабочих органов, приборов и устройств безопасности[17].
Применение
Строительные краны
Строительные башенные краны общего назначения, применяют в основном, при гражданском (сельском и городском), промышленном и гидротехническом строительстве[20] при монтаже зданий, сооружений и технологического оборудования, а также для подачи строительных материалов[21].

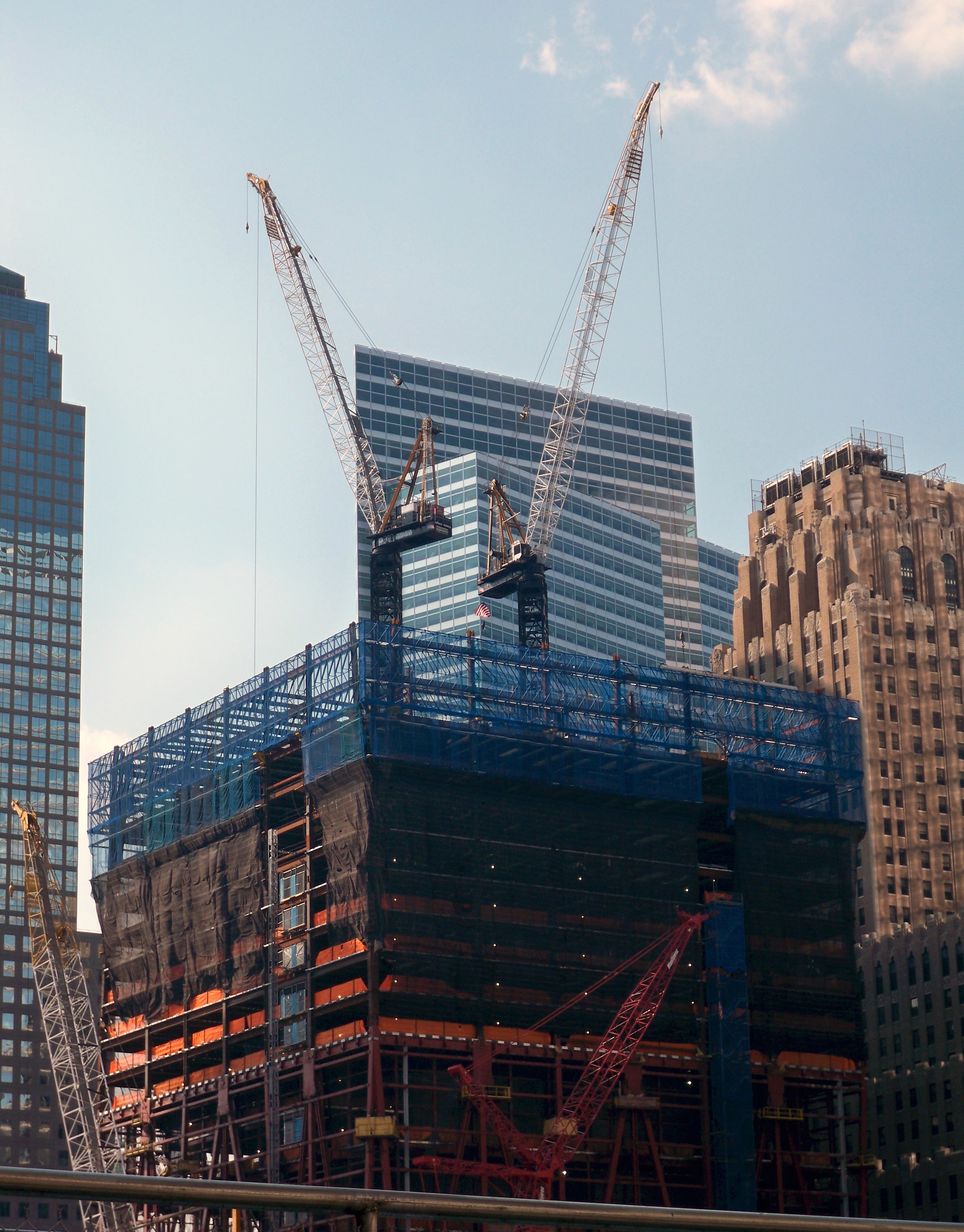

Строительные краны для высотного строительства применяются для возведения многоэтажных гражданских и промышленных зданий и сооружений большой высоты (до 150 м и более)[19].
Судостроительные и достроечные краны
Судостроительные башенные краны обеспечивают сборку корпусов на стапелях судостроительных заводов и достройку их после спуска на воду. Первые называются стапельными, а вторые — достроечными[27].
Специальные краны

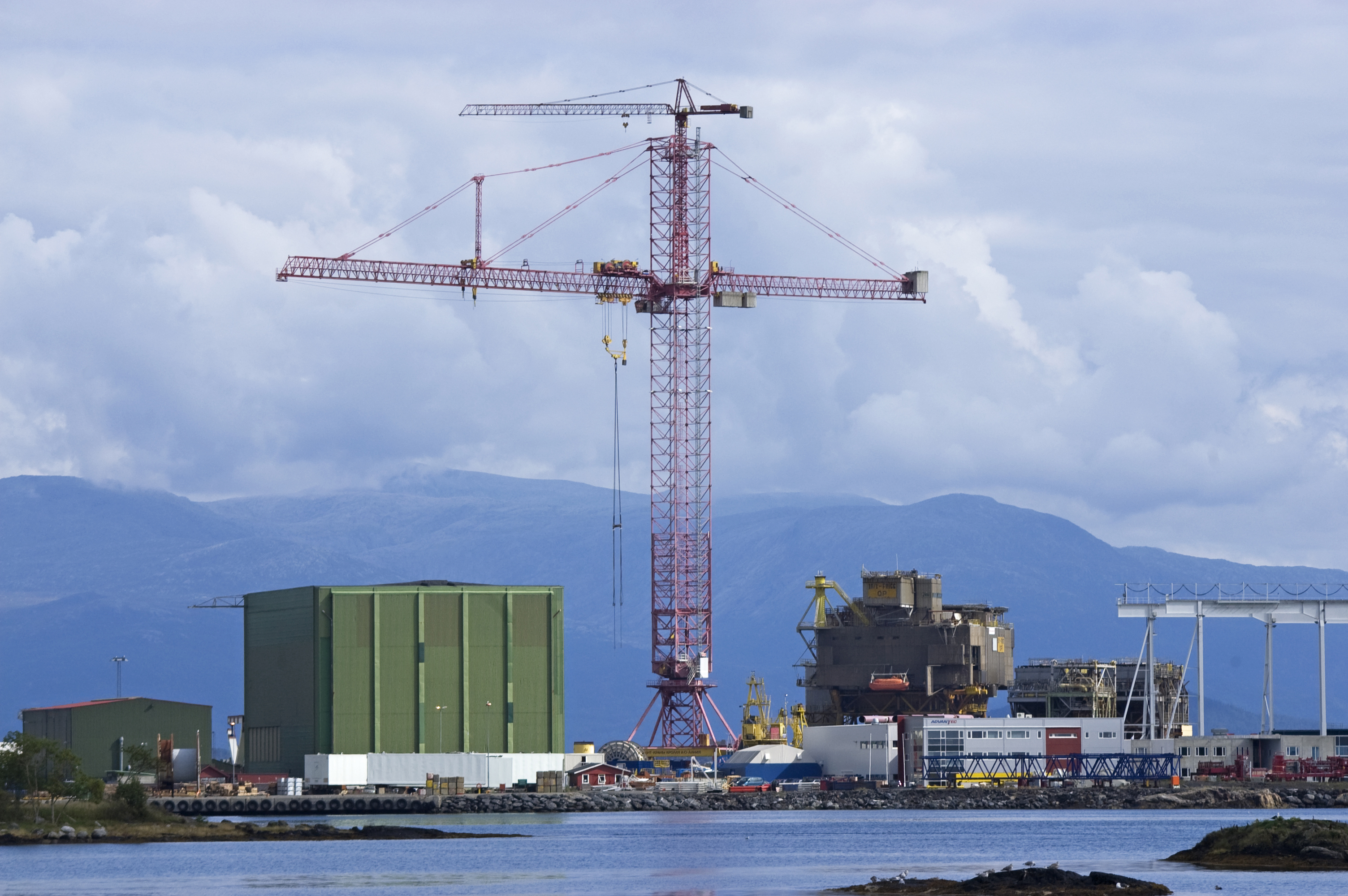

«Кролл»
В энергетическом строительстве получили применение краны «Кролл». Башенные краны выпускаются двух типов: полусамоходные (по терминологии изготовителя) и рельсовые самоходные[16].
Полусамоходные
Представляют собой решётчатую металлоконструкцию, башня которой устанавливается на низком портале. Портал крана имеет рамную конструкцию. Кран оборудован стрелой решётчатого типа, которая шарнирно закреплена на башне. В рабочем положении кран стоит на 4 винтовых опорах, которые стационарно закреплены на портале[16].
Передвижение такого крана осуществляется на задней колёсной паре, которая закреплена на раме портала. При этом впереди подставляется узко расположенная колёсная пара с тяговой балкой, соединяемая с тяговым крюком буксирующего транспортного средства[16].
Рельсовые самоходные
Из всего семейства выпускаемых кранов, на территории Советского Союза применялся кран марки K-10000. Этот кран стал самым мощным из всех стреловых самоходных рельсовых кранов и у монтажников именовался просто «Кролл». Он был впервые поставлен в США в 1979 году на строительство атомной электростанции. В СССР К-10000 применялся в энергетическом строительстве — при возведении атомных электростанций[16].
Краны-погрузчики
Применяются для выполнения погрузочно-разгрузочных и складских работ по подъёму и перемещению строительных изделий, конструкций и грузов на открытых складах, полигонах стройиндустрии, а также строительных площадках. Конструктивно отличаются от остальных башенных кранов заниженной башней. Стрела у кранов-погрузчиков — балочная, с грузовой тележкой[19].
Монтаж и демонтаж
Монтаж и демонтаж осуществляют согласно «Инструкции», Правилам техники безопасности и СНиП. Этапы могут отличаться для разных типов башен и моделей кранов.
Транспортировка
Перевозку кранов осуществляют:
- Автотранспортом. Может производиться отдельными узлами стандартным автотранспортом, в зависимости от местных условий, характеристики транспортных средств и требований ГИБДД. При этом руководствуются «Правилами дорожного движения» и инструкцией по монтажу[28][29].
- Водным транспортом. Руководствуются СНИП и «Правилами техники безопасности и производственной санитарии на погрузочно-разгрузочных работах в портах и на пристанях» Министерства Речного флота России[28][29].
- Железнодорожным транспортом. При перевозке по железной дороге кран должен быть разобран на отдельные укрупнённые узлы, размещение и крепление которых узлов на железнодорожных платформах и полувагонах должно производиться в соотв. с чертежами и расчётами крепления, утверждёнными в установленном порядке. При этом руководствуются «Техническими условиями погрузки и крепления грузов» МПС[28][29].
