- Подводные лодки проекта 636 «Варшавянка»
-
Для термина «Варшавянка» см. другие значения.

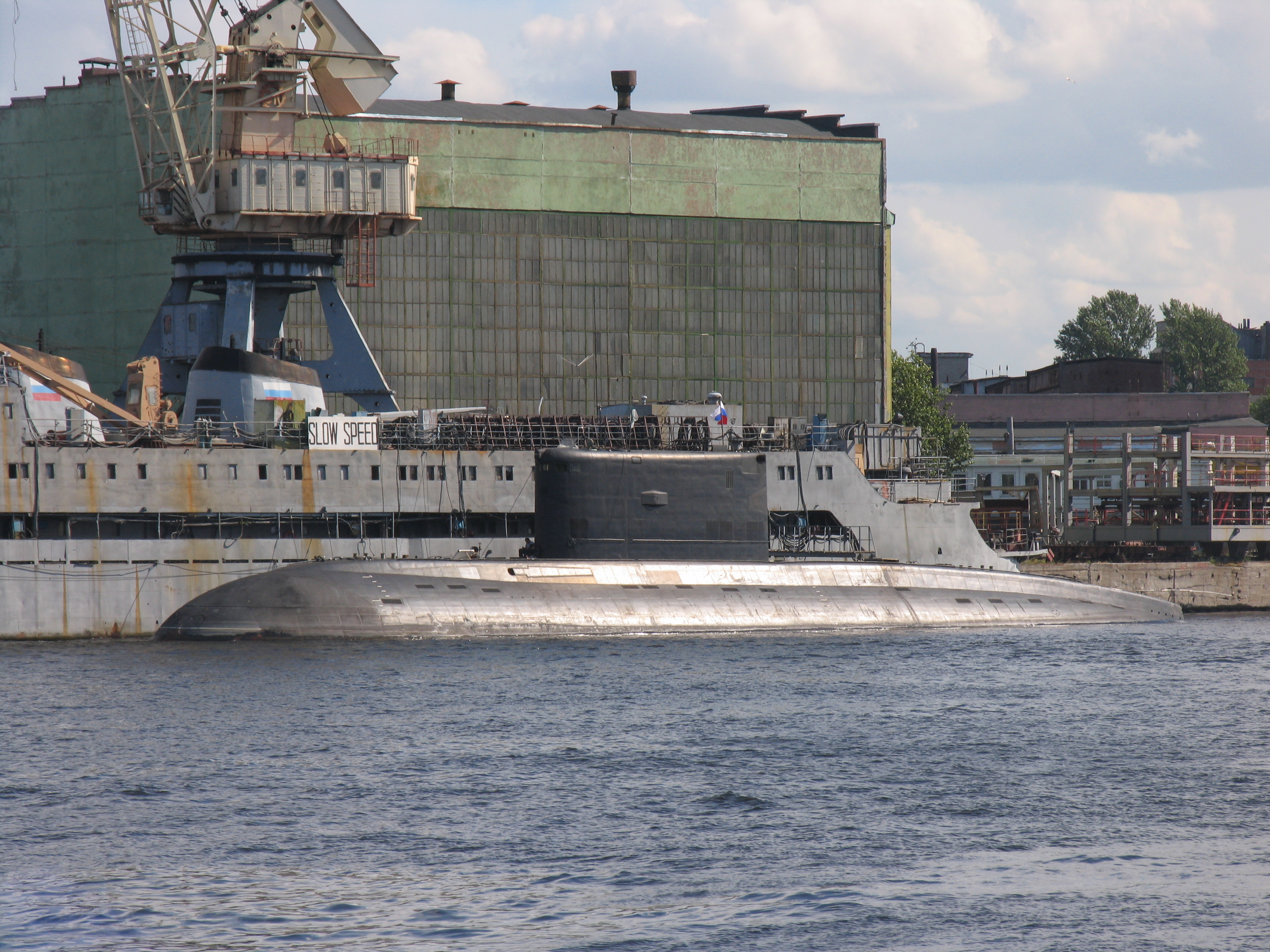

ДПЛ проекта 636 «Варшавянка» Подводная лодка 636 проекта для ВМС Алжира. Основные характеристики Тип корабля Многоцелевая ДЭПЛ Обозначение проекта 636 «Варшавянка» Классификация НАТО «Improved Kilo» Скорость (надводная) 11 узлов Скорость (подводная) 19-20 узлов[1] Рабочая глубина погружения 240 м Предельная глубина погружения 300 м Автономность плавания 45 суток Экипаж 52 человек[2] Стоимость $300 млн (2009)[3] Размеры Водоизмещение надводное 2350[1] т Водоизмещение подводное 3100[1] т Длина наибольшая (по КВЛ) 73,8 м Ширина корпуса наиб. 9,9 м Средняя осадка (по КВЛ) 6,2 м Силовая установка Электрическая:
- 2 дизель-генератора по 1000 кВт,
- главный электродвигатель 5500 л.с.
- электродвигатель экономического хода мощностью 190 л.с.,
- два резервных электродвигателя по 102 л.с.
Вооружение Торпедно-
минное вооружение6 носовых ТА калибра 533 мм, нормально — заряженных, с автоматическим заряжанием, 18 торпед(6 в ТА) или 24 мины Ракетное вооружение РК «Калибр»: противокорабельные ракеты ЗМ-54Э и ЗМ-54Э1 вместо части торпед ПВО ПЗРК «Стрела-3», или Игла 8 ракет Подводные лодки проекта 636 «Варшавянка» (НАТО — Improved Kilo) — класс многоцелевых дизельных подводных лодок. Является улучшеным вариантом экспортной ПЛ проекта 877ЭКМ.
Содержание
Общие сведения
Корпус лодки двойной, с 6 водонепроницаемыми отсеками. Ракетный комплекс «Клаб» может устанавливаться на лодках версии 636М. Перезаряжание ТА осуществляется за 15 секунд
. Дальность хода:- экономическим ходом 3 узла — 400 миль
- в режиме РДП на скорости 7 узлов — 7500 миль[4]
История
Подводные лодки этого класса предполагалось строить в больших количествах на экспорт в страны Варшавского договора, поэтому проект и носит такое название. Лодка предназначена для борьбы с подводными и надводными кораблями противника, защиты военно-морских баз, морского побережья и морских коммуникаций. Основной проект был создан в 1970-х годах, проект 636 — одна из последних его модификаций. Строительство кораблей проекта 636 началось с середины 1990-х годов.
Б-340 проекта 636М, достроенная в 2005 году по заказу Китая, стала последней подводной лодкой, полностью построенной на заводе «Красное Сормово».[5][6] На торжественном митинге, посвящённом спуску субмарины, депутат Госдумы Юрий Сентюрин заявил: «это событие — знак того, что у предприятия большое будущее».[7]
Современное строительство лодок этого проекта осуществляется на заводе Адмиралтейские верфи в Санкт-Петербурге.
Подводные лодки модифицированного 636 проекта имеют более высокую (по сравнению с предыдущими проектами) боевую эффективность. Оптимальное сочетание акустической скрытности и дальности обнаружения целей, новейший инерциальный навигационный комплекс, современная автоматизированная информационно-управляющая система, мощное быстродействующее торпедно-ракетное вооружение обеспечивают мировой приоритет кораблей этого класса в области неатомного подводного кораблестроения[8]
В ближайшие годы (2014—2016) планируется построить шесть лодок для Черноморского флота[9]:
- Головная подлодка проекта Б-261 «Новороссийск» активно строится, по состоянию на февраль 2012 года завершено изготовление секций прочного корпуса подводной лодки[10]. Срок сдачи лодки — 2013 год.
- 21 ноября 2011 года Адмиралтейские верфи заложили вторую подлодку Б-237 «Ростов-на-Дону».[11]
- Третья подлодка — Б-262 «Старый Оскол» — заложена 17 августа 2012 года.[8]
- Ещё две лодки аналогичного проекта должны быть переданы заказчику в 2015 году.
Эксплуатанты
КНР — 10 единиц проектов 636 и 636М[12].
Вьетнам — заказано 6 единиц по проекту 636.1[13].
Алжир — 2 единицы проекта 636М эксплуатируются; еще 2 — заказаны дополнительно[14].
Россия — заказано 6 единиц по проекту 636.3.
Представители серии
Подводные лодки типа «Варшавянка», объединяющего проекты 877 и 636 и их модификации, являются основным классом неатомных подводных лодок, производимых в России. Они стоят на вооружении как российского, так и ряда зарубежных флотов. Проект, разработанный в конце 1970-х годов, считается весьма удачным, поэтому строительство серии, с рядом усовершенствований, продолжается и в 2010-х годах.
Название Верфь Заводской номер Закладка Спуск на воду Ввод в состав флота Флот Страна-оператор Состояние Примечание Проект 636 366 Yuan Zhend 66 Hao Адмиралтейские верфи 01616 16.07.1996 26.04.1997 26.08.1997 ВМС Китая КНР
Активна 367 Yuan Zhend 67 Hao Адмиралтейские верфи 01327 ВМС Китая КНР
Активна Проект 636М 368 Yuan Zhend 68 Hao Адмиралтейские верфи 01329 ВМС Китая КНР
Активна 369 Yuan Zhend 69 Hao Адмиралтейские верфи 01330 ВМС Китая КНР
Активна 370 Yuan Zhend 70 Hao Адмиралтейские верфи 01331 ВМС Китая КНР
Активна 371 Yuan Zhend 71 Hao Адмиралтейские верфи 01332 ВМС Китая КНР
Активна 372 Yuan Zhend 72 Hao Адмиралтейские верфи 01333 ВМС Китая КНР
Активна 022 Адмиралтейские верфи 01336 ВМС Алжира Алжир
Активна 023 Адмиралтейские верфи 01337 ВМС Алжира Алжир
Активна Проект 636.1 HQ-182 Hà Nội («Ханой») Адмиралтейские верфи 01339 2009 28.8.2012 ВМС Вьетнама Вьетнам
Спущена на воду Проект 636.3 Б-261 «Новороссийск» Адмиралтейские верфи 20.08.2010 2013 (план)[15] 2014[16] Черноморский флот ВМФ России Россия
Строится Б-237 «Ростов-на-Дону» Адмиралтейские верфи 21.11.2011 2014 (план) 2014 Черноморский флот ВМФ России Россия
Строится Б-262 «Старый Оскол» Адмиралтейские верфи 17.08.2012 2014 (план)[17] 2014 Черноморский флот ВМФ России Россия
Заложена Адмиралтейские верфи 2015 (план) 2015 Черноморский флот ВМФ России Россия
Подписан контракт Адмиралтейские верфи 2016 (план) 2016 Черноморский флот ВМФ России Россия
Подписан контракт Адмиралтейские верфи 2016 (план)[18] 2016[19] Черноморский флот ВМФ России[20] Россия
Подписан контракт[21] Сноски и источники
- ↑ 1 2 3 Проект 636. deepstorm.ru. Архивировано из первоисточника 29 февраля 2012. Проверено 25 ноября 2011.
- ↑ Неатомная подводная лодка КИЛО-класса (пр. 636). admship.ru. Архивировано из первоисточника 29 февраля 2012. Проверено 17 декабря 2011.
- ↑ Рособоронэкспорт, обзор прессы
- ↑ Дизель-электрическая подводная лодка проекта 636 «Варшавянка» — ОРУЖИЕ РОССИИ, Информационное агентство
- ↑ Б-340, 373 «Yuan Zhend 73 Hao» (ВМС Китая), проект 877, 636М, deepstorm.ru
- ↑ Нижегородский завод «Красное Сормово» завершает производство последней в своей истории подводной лодки, nta-nn.ru, 19.07.2004
- ↑ Завод «Красное Сормово» спустил на воду очередную дизельную подлодку, nta-nn.ru, 11.05.2004
- ↑ 1 2 ОАО «Адмиралтейские верфи» заложило большую дизель-электрическую подводную лодку проекта 636.3 «Старый Оскол»
- ↑ На «Адмиралтейских верфях» приступили к сборке секций субмарины «Новороссийск», Бизнес, Фонтанка.ру (4 февраля 2011 года). Проверено 6 февраля 2011. «На стапеле «Адмиралтейских верфей» начались работы по сборке секций дизель-электрической подводной лодки «Новороссийск» проекта 636».
- ↑ Адмиралтейские верфи изготовили прочный корпус субмарины «Новороссийск»
- ↑ В Петербурге заложена дизель-электрическая подводная лодка "Ростов-на-Дону". fontanka.ru (21.11.2011). Архивировано из первоисточника 29 февраля 2012. Проверено 25 ноября 2011.
- ↑ Lenta.ru: Оружие: Россия передала иностранному покупателю подлодку проекта «Варшавянка»
- ↑ Вьетнам купит российские подлодки на два миллиарда долларов. lenta.ru (15.12.2009). Архивировано из первоисточника 29 февраля 2012.
- ↑ Шаблон:Http://lenta.ru/news/2012/09/19/subs/
- ↑ «Адмиралтейские верфи» заложили головную неатомную подводную лодку проекта 636.3 для ВМФ России
- ↑ Черноморский флот получит шесть «Варшавянок» за три года
- ↑ На верфи в Петербурге заложат подводную лодку «Старый Оскол»
- ↑ Черноморский флот получит шесть «Варшавянок» за три года
- ↑ Черноморский флот получит шесть «Варшавянок» за три года
- ↑ Госпрограмма вооружений приросла «Ясенями» и «Бореями»
- ↑ Госпрограмма вооружений приросла «Ясенями» и «Бореями»
также считалась самой малошумной подводной лодкой в мире по натовской классификации,"КИЛО", служил на "Липецке"
