Реле времени

Реле времени
Реле времени

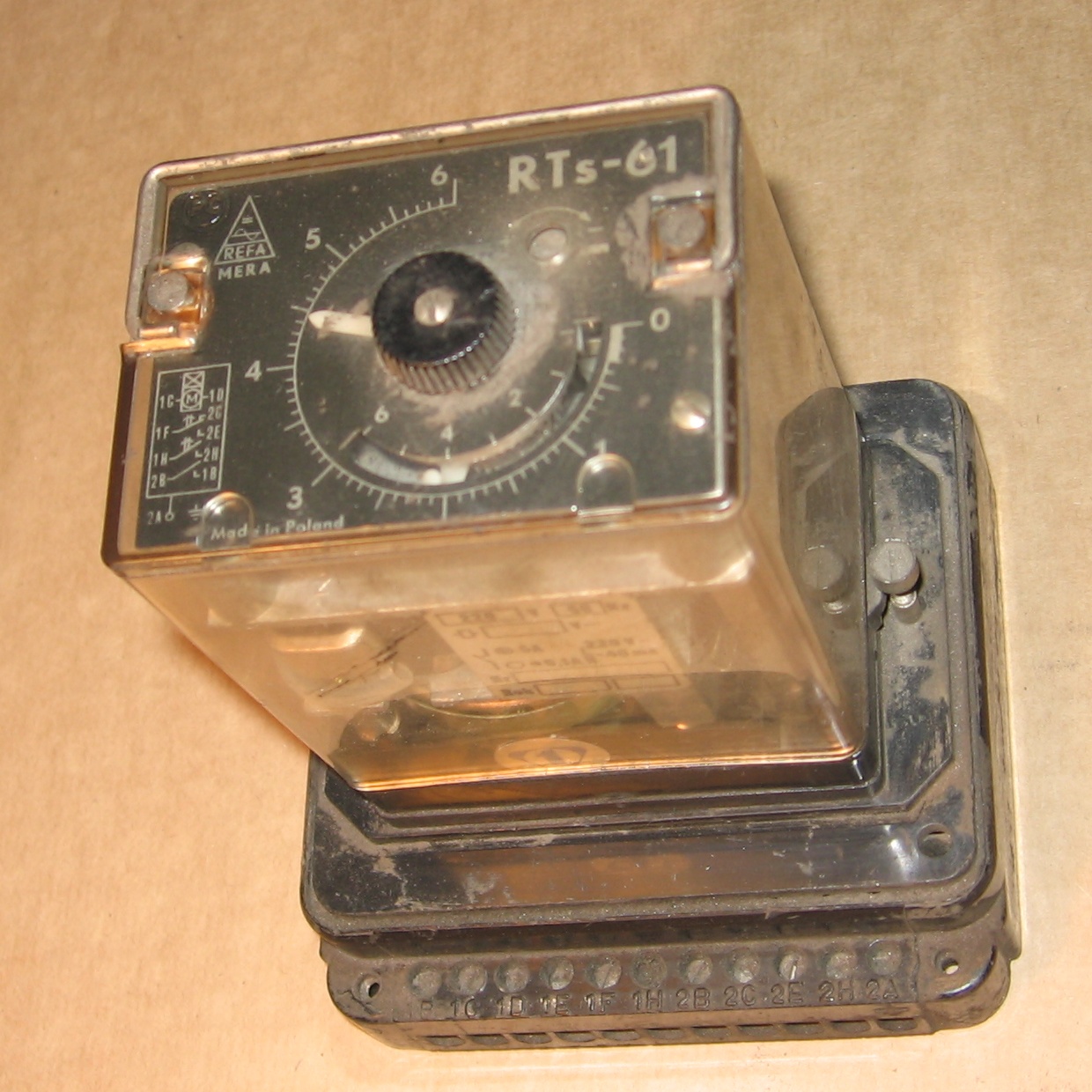

Реле времени с часовым механизмом
Электронное реле времени для включения-выключения лампы фотоувеличителя

Реле́ вре́мени — реле, предназначенное для создания независимой выдержки времени и обеспечения определённой последовательности работы элементов схемы. Реле времени применяется в случаях, когда необходимо автоматически выполнить какое-то действие не сразу после появления управляющего сигнала, а через установленный промежуток времени.

Содержание

Принципы работы

С электромагнитным замедлением

Реле времени с электромагнитным замедлением применяются только при постоянном токе. Помимо основной обмотки реле этой серии имеют дополнительную короткозамкнутую обмотку, состоящую из медной гильзы. При нарастании основного магнитного потока он создает ток в дополнительной обмотке, который препятствует нарастанию основного магнитного потока. В итоге результирующий магнитный поток увеличивается медленнее, время «трогания» якоря уменьшается, чем обеспечивается выдержка времени при включении. При отключении тока в катушке за счёт индуктивности короткозамкнутого витка магнитный поток в реле какое-то время сохраняется, удерживая якорь.

Этот вид реле времени обеспечивает выдержку времени при срабатывании от 0,07 с до 0,11 с, при отключении от 0,5 с до 1,4 с.

С пневматическим замедлением

Реле времени с пневматическим замедлением имеет специальное замедляющее устройство — пневматический демпфер, катаракт. Регулировка выдержки осуществляется изменением сечения отверстия для забора воздуха, как правило, с помощью регулировочного винта.

Этот тип реле времени обеспечивает выдержку времени от 0,4 до 180 с, с точностью срабатывания 10 % от уставки.

С часовым или анкерным механизмом

Реле времени с анкерным или часовым механизмом работает за счёт пружины, которая заводится под действием электромагнита, и контакты реле срабатывают только после того, как анкерный механизм отсчитает время, выставленное на шкале. Разновидность подобных реле используется в мощных (на токи в сотни и тысячи ампер) автоматических выключателях на напряжение 0,4-10 кВ. Составные части такого реле — механизм замедления и токовая обмотка, взводящая его пружину. Скорость хода механизма зависит от затяжки пружины, то есть от тока в обмотке, по окончании хода механизм вызывает отключение автомата, тем самым выполняя функции тепловой защиты от перегрузок, не нуждаясь при этом в коррекции по температуре окружающего воздуха.

Этот тип реле времени обеспечивает выдержку времени от 0,1 до 20 с с точностью срабатывания 10 % от уставки.

Моторные реле времени

Моторные реле времени предназначены для отсчета времени от 10 с до нескольких часов. Оно состоит из синхронного двигателя, редуктора, электромагнита для сцепления и расцепления двигателя с редуктором, контактов.

Электронные реле времени

До появления недорогих микроконтроллеров, работа электронных реле времени была основана на переходных процессах в разрядном контуре RC или RL. Современные реле времени отрабатывают необходимую задержку времени в соответствии с программой, «зашитой» в микроконтроллер. При этом сам микроконтроллер может тактироваться с помощью встроенного кварцевого резонатора или RC-генератора.
