Ka-диапазон

Ka-диапазон
Ka-диапазон
Частотный спектр

26,5 — 40 ГГц
Спектр длин волн

1,13 — 0,75 см
Классификация ITU (рус.)

КНЧ СНЧ ИНЧ ОНЧ НЧ СЧ ВЧ ОВЧ УВЧ СВЧ КВЧ
Классификация ITU (анг.)

ELF SLF ULF VLF LF MF HF VHF UHF SHF EHF
Диапазоны РЛС

HF VHF UHF L S C X Ku K Ka Q V W
п о р

Ka-диапазон — диапазон частот сантиметровых и миллиметровых длин волн, используемых в основном для спутниковой радиосвязи и радиолокации. По определению IEEE, этот диапазон простирается от 26,5 до 40 ГГц электромагнитного спектра (что соответствует длинам волн от 1,13 до 0,75 см)[1]. Название диапазона происходит от смеси английского и немецкого слов: «короткий» (нем. kurz) и «над» (англ. above), что указывает на положение Ka-диапазона: «над» K-диапазоном (18 — 26,5 ГГц).

Содержание

Спутниковая связь

Одна из основных областей применения Ka-диапазона это спутниковая связь. В связи с тем, что в традиционных диапазонах (S-, L-, C-, X- и Ku-) для этих целей уже не осталось места, в настоящее время всё больше и больше используются Ka- и K-диапазоны.

В спутниковой связи этот диапазон называется Ka-диапазон 30/20 ГГц и полосы частот зарезервированные для этих целей лежат между 18,3–18,8 и 19,7–20,2 ГГц для линии Спутник — Земля, и между 27,5 и 31 ГГц для линии Земля - Спутник. То есть фактически канал Спутник — Земля полностью лежит в K-диапазоне, а канал Земля - Спутник в Ka-диапазоне [2][3][4].

В настоящее время среди систем использующих Ka-диапазон 30/20 ГГц можно отметить канадский Anik F2, который обладает 45-тью активными Ka-транспондерами и обеспечивает услуги мультимедиа и широкополосный доступ в Интернет на территории Северной Америки[5], а также KA-SAT принадлежащий Eutelsat и обеспечивающий похожие услуги на территории Европы[6]. Среди российских спутников, этот диапазон используют военные спутники Радуга-1 и Радуга-1М, также этот диапазон должен был использоваться в спутнике Экспресс АМ4, выведенном в 2011 году на нерасчётную орбиту.

РЛС

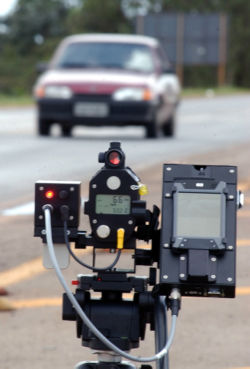

Полицейский радар на дороге в Бразилии

Ka-диапазон широко используется в радиолокации. Из-за особенностей этого диапазона (высокая степень атмосферного поглощения и небольшая длина волны), радары Ka-диапазона способны работать на коротких расстояниях и производить измерения сверх-высокого разрешения. Типичной сферой применения этих радаров является управление воздушным движением в аэропортах, где с помощью последовательности очень коротких импульсов (длиной в несколько наносекунд) определяется дистанция до воздушного судна[7][8].

Радары ДПС

Современные полицейские дорожные радары работают в диапазонах Ka- и K-. В Ka-диапазоне, который является самым новым из использующихся полицейскими радарами, несущей частотой является 34700 МГц и полоса пропускания составляет 1300 МГц. Меньшая длина волны и более высокий энергетический потенциал (усиление одинаковых по размерам антенн прямо пропорционально несущей частоте) позволяют приборам, работающим в Ka-диапазоне, иметь небольшие размеры и дальность обнаружения до полутора километров, самую большую из всех используемых диапазонов. В настоящее время (2011) в России радары, использующие этот диапазон, не лицензированы и не используются[9][10].

Другие частотные диапазоны

Диапазоны в различных системах обозначений различаются, в таблице приведены диапазоны согласно классификации IEEE:

Диапазоны частот
Название Частотный диапазон, ГГц
Название диапазона Диапазон частот РЛС Диапазон частот в спутниковой связи
L 1,0 — 2,0
S 2,0 — 4,0
C 4,0 — 8,0 4,0 — 7,0
X 8,0 — 12,0 7,0 — 10,7
Ku 12,0 — 18,0 10,7 — 18,0
K 18,0 — 26,5 18,3 — 20,2; 27,5 — 31,5
Ka 26,5 — 40,0

Примечания

  1. ↑ The Electromagnetic Spectrum and the Color Light Spectrum. Архивировано из первоисточника 17 февраля 2012.
  2. ↑ Ka Band  (англ.). Symatech.net. Архивировано из первоисточника 10 августа 2012. Проверено 30 апреля 2011.
  3. ↑ THE EUROPEAN TABLE OF FREQUENCY ALLOCATIONS AND UTILISATIONS IN THE FREQUENCY RANGE 9 kHz to 3000 GHz  (англ.), Electronic Communications Committee (ECC) within the European Conference of Postal and Telecommunications Administrations (CEPT). Проверено 2 апреля 2011.
  4. ↑ US FREQUENCY ALLOCATIONS CHART  (англ.), U.S. DEPARTMENT OF COMMERCE. Проверено 2 апреля 2011.
  5. ↑ Anik F2, 111.1° WL  (англ.), Telesat. Проверено 1 мая 2011.
  6. ↑ KA-SAT Mission Overview. International Launch Services. Архивировано из первоисточника 1 мая 2011.
  7. ↑ Radar Basics. Christian Wolff. Архивировано из первоисточника 11 июля 2012. Проверено 29 апреля 2011.
  8. ↑ Radar Bands. Weather Edge Inc. Архивировано из первоисточника 11 июля 2012. Проверено 24 апреля 2011.
  9. ↑ Что такое антирадар. Магазин "ExpertAuto". Архивировано из первоисточника 11 июля 2012. Проверено 24 апреля 2011.
  10. ↑ K-диапазон. АНТИРАДАР.RU. Архивировано из первоисточника 11 июля 2012. Проверено 29 апреля 2011.
