Научно-измерительный пункт

Научно-измерительный пункт (Отдельный командно-измерительный комплекс) — пункт контроля и управления космическими аппаратами.

Разделяют на:

• наземные измерительные пункты (см. Список НИП)
• плавучие измерительные пункты (см. Mорской космический флот и Корабль измерительного комплекса)
• самолетные измерительные пункты (СИП)
• отдельные измерительные пункты (ОИП)

История

Этапы работ по становлению и развитию НИП^[1][2]:

• 1 этап (1956—1961 гг.) — обоснование и создание НИП первых ИСЗ и космических объектов (КО). Создание 1-го Плавучего Измерительного Комплекса МО СССР;

• 2 этап (1962—1971 гг.) — обоснование и участие в создании наземных комплексов управления № разведки, связи, навигации, метеообеспечения, исследования природных ресурсов и другими типами КА, развитии структуры НИП и создании центров управления КА и средств НИП второго поколения;

• 3 этап (1972—1985 гг.) — обоснование концепции развития НИП как наземного автоматизированного комплекса управления (НАКУ), обеспечивающего функционирование большого числа космических систем, разработка тактико-технических требований (ТТТ) к перспективным средствам и элементам НАКУ;

• 4 этап (с 1986 г.) — обоснование структуры и принципов применения системы управления Военно-космическими силами (ВКС) как системы оперативного, непрерывного и надежного управления наземными и орбитальными группировками ВКС, роли и облика НАКУ в современных условиях.

На основании директивы Генштаба от 8 мая 1957 года было начато создание Центра по руководству и координации работ комплекса измерительных средств, средств связи и службы единого времени — головной в/ч (впоследствии КИК, Голицыно-2), а при нем также НКВЧ (Научно-координационная вычислительная часть, в/ч 32150) и 13 НИПов (научно-измерительных пунктов)(НИП-1..НИП-13).

Общее руководство по созданию центра и НИПов было возложено на НИИ-4 МО, в подчинении которого они находились до 7 марта 1962 г. Все измерения этих пунктов должны были поступать в КВЦ (координационно-вычислительный центр), создававшийся в НИИ ракетных войск. Формирование и комплектование НИПов проводилось в НИИ-4 в июне-августе 1957 г.

Линии связи

На первоначальном этапе связь осуществлялась по существовавшим телеграфно-телефонным линиям. Такая сеть протянулась на тысячи километров, соединив восток и запад страны. С запуском спутников связи серии Молнии связь стала осуществляться через них, что повысило надежность и скорость связи. На важном направлении Москва-Симферополь-Евпатория установлена в 70-х годах многоканальная радиорелейная линия производства японской корпорации NEC.

Командная радиолиния

Тематическое направление по созданию каналов автоматизированного управления КА начало формироваться в 1956 году.

Эволюция КРЛ:

• БКРЛ-Д — командная радиолиния (КРЛ) объекта «Д».
• КРЛ «МРВ-ВС — БКРЛ-В» — обеспечила управление космическими кораблями типа «Восток».
• КРЛ «Пост-Д — БКРЛ-2Д» — управление КА «Электрон-1» и «Электрон-2» и ИСЗ серии «Космос».
• КРЛ «Пост-Д1 — БКРЛ-ВД» — управление несколькими космическими кораблями типа «Восход», одновременно находящимися на орбите.
• КРЛ "Пост-2Д — БКРЛ-БР (БКРЛ-Б) — управление ИСЗ «Метеор».
• КПТРЛ «Подснежник-Ветер» — командно-программно-траекторная радиолиния для управления КА военного назначения.
• КПТРЛ «Куб-У» — командно-программно-траекторная радиолиния для управления КА военного назначения.
• КТРЛ "Краб-У" - командно-траекторная радиолиния для приема информации с КА как военного так и н/х назначения.
• КПТРЛ «Коралл», «Калина» — командно-программно-траекторная радиолиния для управления КА как военного так и н/х назначения.
• КИС «Куб-Контур» — современная радиолиния управления ИСЗ третьего поколения.
• КИС «Сатурн-МК» — командно-измерительная система управления КА связи типа «Молния».
• КИС «Сатурн-МС» — командно-измерительная система управления КА дальнего и среднего космоса, пилотируемых КА.
• КИС «Квант-П» — командно-измерительная система управления пилотируемых КА типа «Салют», «Союз», «Прогресс» и др.
• КИС «Квант-Д» — командно-измерительная система управления КА дальнего космоса
• КИС «Тамань-База» — командно-измерительная система управления навигационными КА системы ГЛОНАС.
• КИС «Фазан» — мобильный аналог КИС «Тамань-База»
• КИС «Калина»^[3][4]
• КИС «Квант-Р»^[3][4]
• КИС «Контур-Сплав»^[3][4]

Список НИП

Список НИП

Номер НИП	Альтернативное название	Ближайший город	Координаты	Состояние
Голицыно-2	НИП Центра космических полетов	Краснознаменск	55.587753, 37.04339455°35′15.91″ с. ш. 37°02′36.22″ в. д. / 55.587753° с. ш. 37.043394° в. д. (G) (O)	действующий
НИП-1	ИП-1Д	Полигон Тюра-Там (НИИП-5 МО), пл.18, Байконур[5]	45.908742, 63.33133145°54′31.47″ с. ш. 63°19′52.79″ в. д. / 45.908742° с. ш. 63.331331° в. д. (G) (O)	В 2006 - 2007гг. ИП-1, ИП-3, ИП-5 на пл. 21 и 23 и ВЦ передали в НПО ИТ.
НИП-2	-	станция Макат, пл.42, Байконур	-
НИП-3	3Д	ст. Сары-Шаган[6]	45.889667, 73.61483645°53′22.8″ с. ш. 73°36′53.41″ в. д. / 45.889667° с. ш. 73.614836° в. д. (G) (O)	закрыт в 1993
НИП-4	г. Енисейск-4[2]	Енисейск	58.448786, 92.26628158°26′55.63″ с. ш. 92°15′58.61″ в. д. / 58.448786° с. ш. 92.266281° в. д. (G) (O)	действующий
НИП-5	-	п. Искуп (Туруханский раион, Красноярский край)	63.036342, 88.12380663°02′10.83″ с. ш. 88°07′25.7″ в. д. / 63.036342° с. ш. 88.123806° в. д. (G) (O)	закрыт в 1958
НИП-6	-	г. Вулканный (вблизи п. Елизово)	53.101469, 158.35923953°06′05.29″ с. ш. 158°21′33.26″ в. д. / 53.101469° с. ш. 158.359239° в. д. (G) (O)	действующий
НИП-7	Кура	п. Ключи	56.304428, 33.88507856°18′15.94″ с. ш. 33°53′06.28″ в. д. / 56.304428° с. ш. 33.885078° в. д. (G) (O)	действующий, с 1992 года возле Барнаула.
НИП-8	-	планировался у г. Магадана, но остался в п. Болшево	54.971233, 36.25928954°58′16.44″ с. ш. 36°15′33.44″ в. д. / 54.971233° с. ш. 36.259289° в. д. (G) (O)	действующий
НИП-9	-	п. Красное Село	59.714233, 30.19213359°42′51.24″ с. ш. 30°11′31.68″ в. д. / 59.714233° с. ш. 30.192133° в. д. (G) (O)	действующий
НИП-10	Симферополь-28	Симферополь	45.05515, 33.88507845°03′18.54″ с. ш. 33°53′06.28″ в. д. / 45.05515° с. ш. 33.885078° в. д. (G) (O)	закрыт в 1998 году, остался действующий комплекс антенны ТНА-400, принадлежит НЦУИКС
НИП-11	-	Сартычалы, близ Тбилиси	41.706239, 45.16208141°42′22.46″ с. ш. 45°09′43.49″ в. д. / 41.706239° с. ш. 45.162081° в. д. (G) (O)	закрыт в 1988
НИП-12	-	первоначально г. Новосибирск, затем п. Колпашево	58.336778, 82.886558°20′12.4″ с. ш. 82°53′11.4″ в. д. / 58.336778° с. ш. 82.8865° в. д. (G) (O)	закрыт в декабре 2009 года
НИП-13	-	с. Ниж. Тальцы (вблизи г. Улан-Удэ)	51.873103, 107.93764251°52′23.17″ с. ш. 107°56′15.51″ в. д. / 51.873103° с. ш. 107.937642° в. д. (G) (O)	действующий
НИП-14	Щёлково-7	Щёлково	55.949767, 37.96676155°56′59.16″ с. ш. 37°58′00.34″ в. д. / 55.949767° с. ш. 37.966761° в. д. (G) (O)	действующий
НИП-15	Восточный Центр дальней космической связи	Галёнки, Приморский край	44.024414, 131.75712244°01′27.89″ с. ш. 131°45′25.64″ в. д. / 44.024414° с. ш. 131.757122° в. д. (G) (O)	действующий
НИП-16	Западный Центр дальней космической связи	Евпатория	45.170328, 33.25310645°10′13.18″ с. ш. 33°15′11.18″ в. д. / 45.170328° с. ш. 33.253106° в. д. (G) (O)	действующий, НЦУИКС, выведен из российского контура управления
НИП-17	-	Якутск	61.975808, 129.65393361°58′32.91″ с. ш. 129°39′14.16″ в. д. / 61.975808° с. ш. 129.653933° в. д. (G) (O)	действующий
НИП-18	-	Воркута	67.558442, 64.16197567°33′30.39″ с. ш. 64°09′43.11″ в. д. / 67.558442° с. ш. 64.161975° в. д. (G) (O)	действующий
НИП-19	-	Дунаевцы	48.856956, 26.70705848°51′25.04″ с. ш. 26°42′25.41″ в. д. / 48.856956° с. ш. 26.707058° в. д. (G) (O)	действующий, НКАУ, выведен из российского контура управления
НИП-20	-	Солнечный	50.725044, 136.64339250°43′30.16″ с. ш. 136°38′36.21″ в. д. / 50.725044° с. ш. 136.643392° в. д. (G) (O)	действующий
НИП-21	-	Майданак	38.685, 66.95222238°41′06″ с. ш. 66°57′08″ в. д. / 38.685° с. ш. 66.952222° в. д. (G) (O)	действующий, принадлежит Узбекистану
НИП-22	-	Евпатория	45.189069, 33.18735845°11′20.65″ с. ш. 33°11′14.49″ в. д. / 45.189069° с. ш. 33.187358° в. д. (G) (O)	действующий, в 1989 включен в НИП-16, выведен из российского контура управления

Плавучий измерительный комплекс Министерства Обороны СССР

Основная статья: Корабль измерительного комплекса

В 1994 году Плавучий измерительный комплекс Министерства Обороны СССР состоял из 8-ми кораблей 1 -го ранга:

• Сибирь
• Сахалин
• Спасск
• Чукотка
• Чумикан
• Чажма
• Маршал Неделин
• Маршал Крылов

К 1998 году сохранился только «Маршал Крылов».

Mорской космический флот

Основная статья: СКИ ОМЭР АН СССР

В 1979 году «Морской космический флот» состоял из 11-ти специализированных судов и вплоть до развала СССР участвовал в обеспечении полетов космических аппаратов различного назначения.

• Космонавт Юрий Гагарин
• Академик Сергей Королев
• Космонавт Виктор Пацаев
• Космонавт Владимир Комаров
• Космонавт Владислав Волков
• Космонавт Георгий Добровольский
• Космонавт Павел Беляев
• Боровичи
• Невель
• Кегостров
• Моржовец

К 2005 году от «Морского космического флота» сохранилось только одно судно в Калининграде: «Космонавт Виктор Пацаев».

Технические средства

•

  Комплекс «Плутон»

•

  ТНА-400

•

  П-400

•

  АЗТ-28 «Большая сажень»

•

  Купол телескопа АТЗ-8

•

  Массив спиральных антенн.Трал-К-2Н

•

  Командно-измерительная станция Квант-П

•

  Система приема телеметрии

•

  Антенна приема телеметрии

•

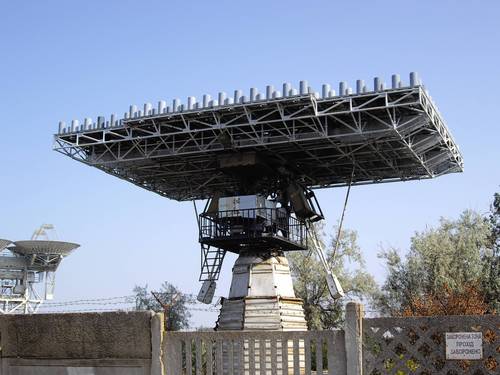

  Телевизионный комплекс «Орион», обеспечивающий прием с КА сигналов черно-белого и цветного телевидения

•

  РТ-70

Примечания

1. ↑ СОРОК ЛЕТ НАУЧНОМУ НАПРАВЛЕНИЮ ИССЛЕДОВАНИЙ ПРОБЛЕМ РАЗВИТИЯ И ПРИМЕНЕНИЯ КОМАНДНО-ИЗМЕРИТЕЛЬНОГО КОМПЛЕКСА
2. ↑ ^{1 2} КИК СССР
3. ↑ ^{1 2 3} Колмогоров Г.Д. Кукк К. И. Военно-промышленный комплекс Часть 2. Глава 4. Промышленность общего машиностроения СССР. Особенности создания и основные направления деятельности Минобщемаш СССР
4. ↑ ^{1 2 3} Развитие НИП-14 в условиях принятия орбитальных группировок космических аппаратов в качестве основного вооружения КИК (1982…1991 годы)
5. ↑ Запуск ТКГ «Прогресс М-39»
6. ↑ Брошенный меч империи, или записки потенциального шпиона
