- Фрегат-М
-
Фрегат-М

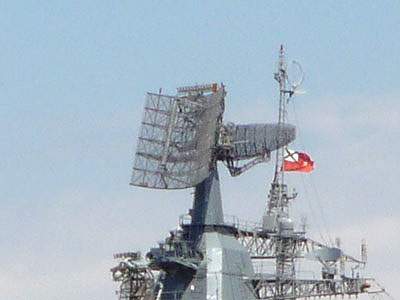

РЛС «Фрегат-М» на ракетном крейсере «Москва». Основная информация Тип трёхкоординатная РЛС корабельного базирования Страна
СССР
РоссияПараметры Диапазон частот 2,0–2,5 ГГц Частота вращения 15 об/мин Макс. дальность 145—150 км Макс. высота 30 км Пиковая мощность 30 кВт «Фрегат-М» (MP-710М, обозначение НАТО — англ. Top Steer) — советская и российская трёхкоординатная РЛС корабельного базирования семейства «Фрегат».
Содержание
Конструкция
Антенная система состоит из двух механически связанных антенн, объединённых в одном антенном посте. Основная антенна трёхкоординатная, представляет собой фазированную антенную решётку с частотным сканированием по углу места. Отражатель выполнен в виде параболического цилиндра небольшим наклоном от вертикали, облучатель — в виде спирально навитого на штангу волновода, который расположен на фокусной линии отражатели, щелевые облучатели распределёны по длине волновода и находятся со стороны отражателя[1].
Сканирование по углу места частотное, по азимуту — механическое. Вспомогательная антенна двухкоординатная, параболическая с механическим сканированием.
В верхней части основной антенны размещена антенна системы радиолокационного распознавания «свой-чужой»[1].
Тактико-технические характеристики
Максимальная дальность обзора — 145—150 км, минимальная — 2 км. Дальность обнаружения воздушных целей: ракета на расстоянии 27—30 км, самолёт — 125–130 км[2]. Время приведения в боевую готовность — 5 минут[3].
Установки на кораблях
- Эскадренные миноносцы проекта 956 (1—3 корабли в серии)
- Крейсера проекта 1164 (1—2 корабли в серии)
- «Москва» («Слава»)
- «Маршал Устинов»
- Авианесущие крейсера проекта 1143 (1—3 корабли в серии)
- Крейсера проекта 1144 (1—2 корабли в серии)
- «Адмирал Ушаков» («Киров»)
- «Адмирал Лазарев» («Фрунзе»)
- Большие противолодочные корабли проекта 61Э
Фото
-
РЛС «Фрегат-М» на эсминце «Отличный»
-
РЛС «Фрегат-М» на эсминце «Отличный»
См. также
- Фрегат (радиолокационная станция)
- Фрегат-М1
- Фрегат-М2
- Фрегат-М2ЭМ
- Фрегат-МА
- Фрегат-МА1
- Фрегат-МАЭ
Примечания
- ↑ 1 2 Norman Friedman The Naval Institute guide to world naval weapons systems, 1997-1998. — Naval Institute Press, 1997. — 808 p. — ISBN 1557502684, 9781557502681.
- ↑ Павлов А. С. БПК типа Удалой. — Якутск, 1997. — С. 27. — ISBN не указан
- ↑ Фрегат-МАЭ
