- Фрегат (радиолокационная станция)
-
Фрегат

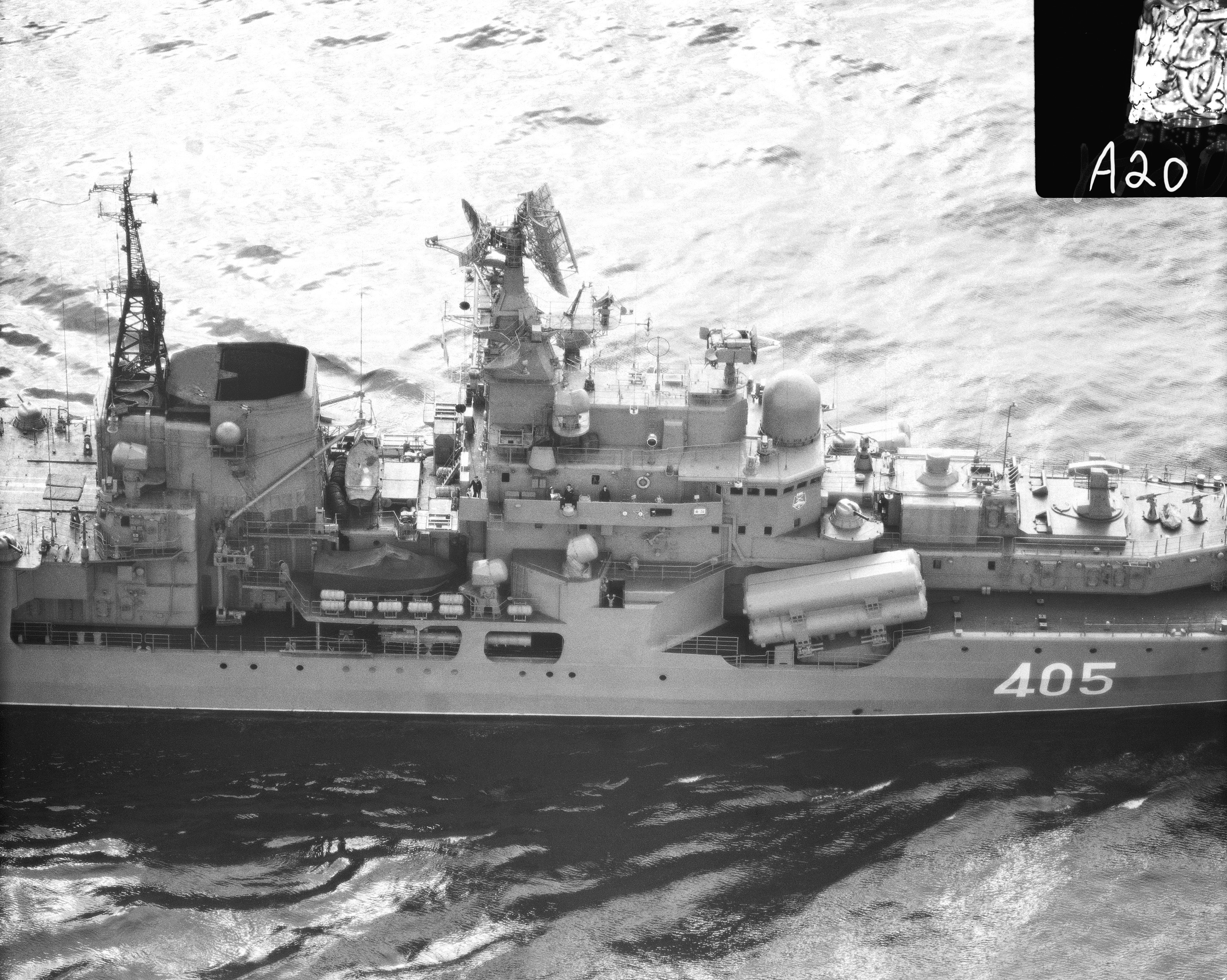

РЛС «Фрегат» на эсминце «Отличный» (в центре вверху). Основная информация Тип трёхкоординатная РЛС корабельного базирования Страна
СССР
РоссияПараметры Диапазон частот 12—15 см Частота вращения 15 об/мин Макс. дальность 145—150 км
для дальнейших модификаций — до 300 кмМакс. высота 30 км Пиковая мощность 30 кВт «Фрегат» — семейство советских и российских трёхкоординатных РЛС корабельного базирования с облегчённым нестабилизированным антенным постом и системой электронной стабилизации лучей. Главный конструктор — лауреат Ленинской премии 1977 года Леонид Алексеевич Родионов.
Частотный диапазон — 12—15 см, максимальная дальность обзора — 145—150 км, минимальная дальность обзора — 2 км, высота обзора — 30 км. РЛС «Фрегат» может обнаруживать надводные цели на дальности радиогоризонта: летящую ракету на расстоянии 27 — 30 км, самолёт — от 125 до130 км. Число оборотов антенны в минуту — 15, темп обзора — 4 с, потребляемая РЛС мощность − 30 КВт[1]. Время приведения в боевую готовность — 5 минут[2].
РЛС устанавливалась на больших противолодочных кораблях проекта 1155 и эскадренных миноносцах проекта 956, а также других кораблях.
РЛС имела ряд модификаций, в том числе «Фрегат-М» и «Фрегат-МА».
Установки на кораблях
Тип корабля Модификация
РЛС «Фрегат»Антенна ТАВКР проекта 1143.1–3 Фрегат-М МР-710М ТАВКР проекта 1143.4 Фрегат-М1 МР-710М-1 ТАВКР проекта 1143.5-6 Фрегат-МА МР-760 ТАВКР проекта 1143.7 Фрегат-МА МР-750 Эсминцы проекта 956.1–3 Фрегат-М МР-710М Эсминцы проекта 956.4–5 Фрегат-М1 МР-710М-1 Эсминцы проекта 956.6+ Фрегат-М2 МР-750 БПК проекта 1155 Фрегат-МА МР-750 Эсминец проекта 1155.1 Фрегат-МА МР-760 Крейсера проекта 1144 Фрегат-М МР-710М Крейсера проекта 1144 Фрегат-М2 МР-750 Крейсера проекта 1164.1–2 Фрегат-М МР-710М Крейсера проекта 1164.1–3 Фрегат-М2 МР-750 СКР проекта 11540.1 Фрегат-М2 МР-750 СКР проекта 11540.2 Фрегат-МА МР-755 СКР проекта 11352 Фрегат-МА МР-755 Фрегаты типа «Тальвар» Фрегат-М2ЭМ См. также
- Фрегат-М
- Фрегат-М1
- Фрегат-М2
- Фрегат-М2ЭМ
- Фрегат-МА
- Фрегат-МА1
- Фрегат-МАЭ
Примечания
- ↑ Павлов А. С. БПК типа Удалой. — Якутск, 1997. — С. 27. — ISBN не указан
- ↑ Фрегат-МАЭ
