- RAID
-
RAID (англ. redundant array of independent disks — избыточный массив независимых жёстких дисков) — массив из нескольких дисков, управляемых контроллером, взаимосвязанных скоростными каналами и воспринимаемых внешней системой как единое целое. В зависимости от типа используемого массива может обеспечивать различные степени отказоустойчивости и быстродействия. Служит для повышения надёжности хранения данных и/или для повышения скорости чтения/записи информации (RAID 0).
Аббревиатура RAID изначально расшифровывалась как «redundant array of inexpensive disks» («избыточный (резервный) массив недорогих дисков», так как они были гораздо дешевле RAM). Именно так был представлен RAID его создателями Петтерсоном (David A. Patterson), Гибсоном (Garth A. Gibson) и Катцом (Randy H. Katz) в 1987 году. Со временем RAID стали расшифровывать как «redundant array of independent disks» («избыточный (резервный) массив независимых дисков»), потому что для массивов приходилось использовать и дорогое оборудование (под недорогими дисками подразумевались диски для ПЭВМ).
Калифорнийский университет в Беркли представил следующие уровни спецификации RAID, которые были приняты как стандарт де-факто:
- RAID 0 представлен как дисковый массив повышенной производительности, без отказоустойчивости.
- RAID 1 определён как зеркальный дисковый массив.
- RAID 2 зарезервирован для массивов, которые применяют код Хемминга.
- RAID 3 и 4 используют массив дисков с чередованием и выделенным диском чётности.
- RAID 5 используют массив дисков с чередованием и "невыделенным диском чётности".
- RAID 6 используют массив дисков с чередованием и двумя независимыми "чётностями" блоков.
- RAID 10 — RAID 0, построенный из массивов RAID 1
- RAID 50 — RAID 0, построенный из RAID 5
- RAID 60 — RAID 0, построенный из RAID 6
Аппаратный RAID контроллер может поддерживать несколько разных RAID массивов одновременно, суммарное количество жёстких дисков которых не превышает количество разъёмов для них. При этом контроллер, встроенный в материнскую плату, в настройках BIOS имеет всего 2 состояния (включён или отключён), поэтому новый жёсткий диск, подключённый при активном RAID режиме в незадействованный разъём контроллера может игнорироваться системой, пока не будет ассоциирован как ещё один RAID массив типа JBOD (spanned), состоящий из одного диска.
Содержание
Уровни RAID
RAID 0
RAID 0 (striping — «чередование») — дисковый массив из двух или более жёстких дисков без резервирования (т.е., по сути RAID-массивом не является). Информация разбивается на блоки данных () фиксированной длины и записывается на оба/несколько дисков одновременно.
(+): За счёт этого существенно повышается производительность (от количества дисков зависит кратность увеличения производительности).
(-): Надёжность RAID 0 заведомо ниже надёжности любого из дисков в отдельности и падает с увеличением количества входящих в RAID 0 дисков, т. к. отказ любого из дисков приводит к неработоспособности всего массива.
RAID 1
RAID 1 (mirroring — «зеркалирование») — массив из двух дисков, являющихся полными копиями друг друга. Не следует путать с массивами RAID 1+0, RAID 0+1 и RAID 10, в которых используется более двух дисков и более сложные механизмы зеркалирования.
(+): Обеспечивает приемлемую скорость записи и выигрыш по скорости чтения при распараллеливании запросов.[1]
(+): Имеет высокую надёжность — работает до тех пор, пока функционирует хотя бы один диск в массиве. Вероятность выхода из строя сразу двух дисков равна произведению вероятностей отказа каждого диска. На практике при выходе из строя одного из дисков следует срочно принимать меры — вновь восстанавливать избыточность. Для этого с любым уровнем RAID (кроме нулевого) рекомендуют использовать диски горячего резерва. Достоинство такого подхода — поддержание постоянной доступности.
(-): Недостаток заключается в том, что приходится выплачивать стоимость двух жёстких дисков, получая полезный объём лишь одного жёсткого диска.
RAID 1+0 и RAID 0+1
Зеркало на многих дисках — RAID 1+0 или RAID 0+1. Под RAID 10 (RAID 1+0) имеют в виду вариант, когда два или более RAID 1 объединяются в RAID 0. Под RAID 0+1 может подразумеваться два варианта:
- два RAID 0 объединяются в RAID 1;
- в массив объединяются три и более диска, и каждый блок данных записывается на два диска данного массива[2]; таким образом, при таком подходе, как и в «чистом» RAID 1, полезный объём массива составляет половину от суммарного объёма всех дисков (если это диски одинаковой ёмкости).
Как и в других случаях, рекомендуется включать в массив диски горячего резерва из расчёта один резервный на пять рабочих.
RAID 2
Массивы такого типа основаны на использовании кода Хемминга. Диски делятся на две группы: для данных и для кодов коррекции ошибок, причём если данные хранятся на дисках, то для хранения кодов коррекции необходимо дисков. Данные распределяются по дискам, предназначенным для хранения информации, так же, как и в RAID 0, т.е. они разбиваются на небольшие блоки по числу дисков. Оставшиеся диски хранят коды коррекции ошибок, по которым в случае выхода какого-либо жёсткого диска из строя возможно восстановление информации. Метод Хемминга давно применяется в памяти типа ECC и позволяет на лету исправлять однократные и обнаруживать двукратные ошибки.
Достоинством массива RAID 2 является повышение скорости дисковых операций по сравнению с производительностью одного диска.
Недостатком массива RAID 2 является то, что минимальное количество дисков, при котором имеет смысл его использовать,— 7. При этом нужна структура из почти двойного количества дисков (для n=3 данные будут храниться на 4 дисках), поэтому такой вид массива не получил распространения. Если же дисков около 30-60, то перерасход получается 11-19%.
RAID 3
В массиве RAID 3 из дисков данные разбиваются на куски размером меньше сектора (разбиваются на байты) или блоки и распределяются по дискам. Ещё один диск используется для хранения блоков чётности. В RAID 2 для этой цели применялся диск, но большая часть информации на контрольных дисках использовалась для коррекции ошибок на лету, в то время как большинство пользователей удовлетворяет простое восстановление информации в случае поломки диска, для чего хватает информации, умещающейся на одном выделенном жёстком диске.
Отличия RAID 3 от RAID 2: невозможность коррекции ошибок на лету и меньшая избыточность.
Достоинства:
- высокая скорость чтения и записи данных;
- минимальное количество дисков для создания массива равно трём.
Недостатки:
- массив этого типа хорош только для однозадачной работы с большими файлами, так как время доступа к отдельному сектору, разбитому по дискам, равно максимальному из интервалов доступа к секторам каждого из дисков. Для блоков малого размера время доступа намного больше времени чтения.
- большая нагрузка на контрольный диск, и, как следствие, его надёжность сильно падает по сравнению с дисками, хранящими данные.
RAID 4
RAID 4 похож на RAID 3, но отличается от него тем, что данные разбиваются на блоки, а не на байты. Таким образом, удалось отчасти «победить» проблему низкой скорости передачи данных небольшого объёма. Запись же производится медленно из-за того, что чётность для блока генерируется при записи и записывается на единственный диск. Из систем хранения широкого распространения RAID-4 применяется на устройствах хранения компании NetApp (NetApp FAS), где его недостатки успешно устранены за счет работы дисков в специальном режиме групповой записи, определяемом используемой на устройствах внутренней файловой системой WAFL.
RAID 5
Основным недостатком уровней RAID от 2-го до 4-го является невозможность производить параллельные операции записи, так как для хранения информации о чётности используется отдельный контрольный диск. RAID 5 не имеет этого недостатка. Блоки данных и контрольные суммы циклически записываются на все диски массива, нет асимметричности конфигурации дисков. Под контрольными суммами подразумевается результат операции XOR (исключающее или). Xor обладает особенностью, которая применяется в RAID 5, которая даёт возможность заменить любой операнд результатом, и, применив алгоритм xor, получить в результате недостающий операнд. Например: a xor b = c (где a, b, c — три диска рейд-массива), в случае если a откажет, мы можем получить его, поставив на его место c и проведя xor между c и b: c xor b = a. Это применимо вне зависимости от количества операндов: a xor b xor c xor d = e. Если отказывает c тогда e встаёт на его место и проведя xor в результате получаем c: a xor b xor e xor d = c. Этот метод по сути обеспечивает отказоустойчивость 5 версии. Для хранения результата xor требуется всего 1 диск, размер которого равен размеру любого другого диска в raid.
(+): RAID5 получил широкое распространение, в первую очередь, благодаря своей экономичности. Объём дискового массива RAID5 рассчитывается по формуле (n-1)*hddsize, где n — число дисков в массиве, а hddsize — размер наименьшего диска. Например, для массива из 4-х дисков по 80 гигабайт общий объём будет (4 — 1) * 80 = 240 гигабайт. На запись информации на том RAID 5 тратятся дополнительные ресурсы и падает производительность, так как требуются дополнительные вычисления и операции записи, зато при чтении (по сравнению с отдельным винчестером) имеется выигрыш, потому что потоки данных с нескольких дисков массива могут обрабатываться параллельно.
(-): Производительность RAID 5 заметно ниже, в особенности на операциях типа Random Write (записи в произвольном порядке), при которых производительность падает на 10-25% от производительности RAID 0 (или RAID 10), так как требует большего количества операций с дисками (каждая операция записи сервера заменяется на контроллере RAID на три - одну операцию чтения и две операции записи). Недостатки RAID 5 проявляются при выходе из строя одного из дисков — весь том переходит в критический режим (degrade), все операции записи и чтения сопровождаются дополнительными манипуляциями, резко падает производительность. При этом уровень надежности снижается до надежности RAID-0 с соответствующим количеством дисков (то есть в n раз ниже надежности одиночного диска). Если до полного восстановления массива произойдет выход из строя, или возникнет невосстановимая ошибка чтения хотя бы на еще одном диске, то массив разрушается, и данные на нем восстановлению обычными методами не подлежат. Следует также принять во внимание, что процесс RAID Reconstruction (восстановления данных RAID за счет избыточности) после выхода из строя диска вызывает интенсивную нагрузку чтения с дисков на протяжении многих часов непрерывно, что может спровоцировать выход какого-либо из оставшихся дисков из строя в этот наименее защищенный период работы RAID, а также выявить ранее необнаруженные сбои чтения в массивах cold data (данных, к которым не обращаются при обычной работе массива, архивные и малоактивные данные), что повышает риск сбоя при восстановлении данных. Минимальное количество используемых дисков равно трём.
RAID 5EE
Примечание: поддерживается не во всех контроллерах RAID level-5EE подобен массиву RAID-5E, но с более эффективным использованием резервного диска и более коротким временем восстановления. Подобно RAID level-5E, этот уровень RAID-массива создает ряды данных и контрольных сумм во всех дисках массива. Массив RAID-5EE обладает улучшенной защитой и производительностью. При применении RAID level-5E, ёмкость логического тома ограничивается ёмкостью двух физических винчестеров массива (один для контроля, один резервный). Резервный диск является частью массива RAID level-5EE. Тем не менее, в отличие от RAID level-5E, использующего неразделенное свободное место для резерва, в RAID level-5EE в резервный диск вставлены блоки контрольных сумм, как показывается далее на примере. Это позволяет быстрее перестраивать данные при поломке физического диска. При такой конфигурации, вы не сможете использовать его с другими массивами. Если вам необходим запасной диск для другого массива, вам следует иметь еще один резервный винчестер. RAID level-5E требует как минимум четырех дисков и, в зависимости от уровня прошивки и их ёмкости, поддерживает от 8 до 16 дисков. RAID level-5E обладает определенной прошивкой. Примечание: для RAID level-5EЕ, вы можете использовать только один логический том в массиве.
Достоинства:
- 100% защита данных
- Большая ёмкость физических дисков по сравнению с RAID-1 или RAID -1E
- Большая производительность по сравнению с RAID-5
- Более быстрое восстановление RAID по сравнению с RAID-5Е
Недостатки:
- Более низкая производительность, чем в RAID-1 или RAID-1E
- Поддержка только одного логического тома на массив
- Невозможность совместного использования резервного диска с другими массивами
- Поддержка не всех контроллеров
RAID 6
RAID 6 — похож на RAID 5, но имеет более высокую степень надёжности — под контрольные суммы выделяется ёмкость 2-х дисков, рассчитываются 2 суммы по разным алгоритмам. Требует более мощный RAID-контроллер. Обеспечивает работоспособность после одновременного выхода из строя двух дисков — защита от кратного отказа. Для организации массива требуется минимум 4 диска[3]. Обычно использование RAID-6 вызывает примерно 10-15% падение производительности дисковой группы, по сравнению с аналогичными показателями RAID-5, что вызвано большим объёмом обработки для контроллера (необходимость рассчитывать вторую контрольную сумму, а также прочитывать и перезаписывать больше дисковых блоков при записи каждого блока).
RAID 7
RAID 7 - зарегистрированная торговая марка компании Storage Computer Corporation, отдельным уровнем RAID не является. Структура массива такова: на дисках хранятся данные, один диск используется для складирования блоков чётности. Запись на диски кешируется с использованием оперативной памяти, сам массив требует обязательного ИБП; в случае перебоев с питанием происходит повреждение данных.
RAID 10
RAID 10 — зеркалированный массив, данные в котором записываются последовательно на несколько дисков, как в RAID 0. Эта архитектура представляет собой массив типа RAID 0, сегментами которого вместо отдельных дисков являются массивы RAID 1. Соответственно, массив этого уровня должен содержать как минимум 4 диска. RAID 10 объединяет в себе высокую отказоустойчивость и производительность.
Нынешние контроллеры используют этот режим по умолчанию для RAID 1+0. То есть, один диск основной, второй — зеркало, считывание данных производится с них поочередно. Сейчас можно считать, что RAID 10 и RAID 1+0 — это просто разное название одного и того же метода зеркалирования дисков. Утверждение, что RAID 10 является самым надёжным вариантом для хранения данных, ошибочно, т.к., несмотря на то, что для данного уровня RAID возможно сохранение целостности данных при выходе из строя половины дисков, необратимое разрушение массива происходит при выходе из строя уже двух дисков, если они находятся в одной зеркальной паре.
Комбинированные уровни
Помимо базовых уровней RAID 0 - RAID 5, описанных в стандарте, существуют комбинированные уровни RAID 1+0, RAID 3+0, RAID 5+0, RAID 1+5, которые различные производители интерпретируют каждый по-своему.
- RAID 1+0 — это сочетание зеркалирования и чередования (см. выше).
- RAID 5+0 — это чередование томов 5-го уровня.
- RAID 1+5 — RAID 5 из зеркалированных пар.
Комбинированные уровни наследуют как преимущества, так и недостатки своих «родителей»: появление чередования в уровне RAID 5+0 нисколько не добавляет ему надёжности, но зато положительно отражается на производительности. Уровень RAID 1+5, наверное, очень надёжный, но не самый быстрый и, к тому же, крайне неэкономичный: полезная ёмкость тома меньше половины суммарной ёмкости дисков…
Стоит отметить, что количество жёстких дисков в комбинированных массивах также изменится. Например для RAID 5+0 используют 6 или 8 жёстких дисков, для RAID 1+0 — 4, 6 или 8.
Сравнение стандартных уровней
Уровень Количество дисков Эффективная ёмкость* Отказоустойчивость Преимущества Недостатки 0 от 2 S * N нет наивысшая производительность очень низкая надёжность 1 2 S 1 диск надёжность двойная стоимость дискового пространства 1E от 3 S * N / 2 1 диск** высокая защищённость данных и неплохая производительность двойная стоимость дискового пространства 10 или 01 от 4, чётное S * N / 2 1 диск*** наивысшая производительность и высокая надёжность двойная стоимость дискового пространства 5 от 3 до 16 S * (N - 1) 1 диск экономичность, высокая надёжность, неплохая производительность производительность ниже RAID 0 50 от 6, чётное S * (N - 2) 2 диска** высокая надёжность и производительность высокая стоимость и сложность обслуживания 5E от 4 S * (N - 2) 1 диск экономичность, высокая надёжность, скорость выше RAID 5 производительность ниже RAID 0 и 1, резервный накопитель работает на холостом ходу и не проверяется 5EE от 4 S * (N - 2) 1 диск быстрое реконструирование данных после сбоя, экономичность, высокая надёжность, скорость выше RAID 5 производительность ниже RAID 0 и 1, резервный накопитель работает на холостом ходу и не проверяется 6 от 4 S * (N - 2) 2 диска экономичность, наивысшая надёжность производительность ниже RAID 5 60 от 8, чётное S * (N - 2) 2 диска высокая надёжность, большой объем данных высокая стоимость и сложность организации 61 от 8, чётное S * (N - 2) / 2 2 диска** очень высокая надёжность высокая стоимость и сложность организации * N — количество дисков в массиве, S — объём наименьшего диска.[4][5][6][7][8] ** Информация не потеряется, если выйдут из строя все диски в пределах одного зеркала. *** Информация не потеряется, если выйдут из строя два диска в пределах разных зеркал.
Matrix RAID

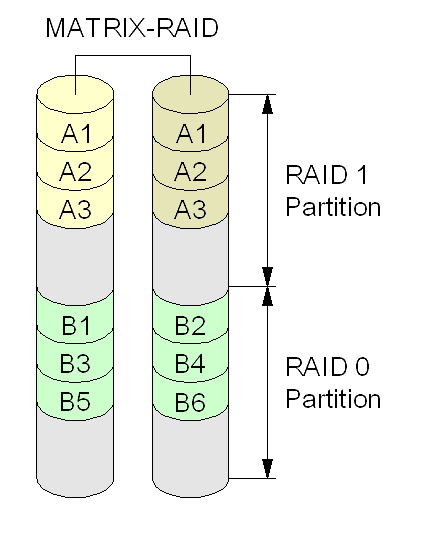

Matrix RAID — это технология, реализованная фирмой Intel в своих чипсетах начиная с ICH6R. Строго говоря, эта технология не является новым уровнем RAID (ее аналог существует в аппаратных RAID-контроллерах высокого уровня), она позволяет, используя небольшое количество дисков организовать одновременно один или несколько массивов уровня RAID 1, RAID 0 и RAID 5. Это позволяет за сравнительно небольшие деньги обеспечить для одних данных повышенную надёжность, а для других высокую скорость доступа и производства.
Дополнительные функции RAID-контроллеров
Многие RAID-контроллеры оснащены набором дополнительных функций:
- "Горячая замена" (Hot Swap)
- "Горячий резерв" (Hot Spare)
- Проверка на стабильность.
Программный (англ. software) RAID
Для реализации RAID можно применять не только аппаратные средства, но и полностью программные компоненты (драйверы). Например, в системах на ядре Linux существуют специальные модули ядра, а управлять RAID-устройствами можно с помощью утилиты mdadm. Программный RAID имеет свои достоинства и недостатки. С одной стороны, он ничего не стоит (в отличие от аппаратных RAID-контроллеров, цена которых от $250). С другой стороны, программный RAID использует ресурсы центрального процессора, и в моменты пиковой нагрузки на дисковую систему процессор может значительную часть мощности тратить на обслуживание RAID-устройств.
Ядро Linux 2.6.28 (последнее из вышедших в 2008 году) поддерживает программные RAID следующих уровней: 0, 1, 4, 5, 6, 10. Реализация позволяет создавать RAID на отдельных разделах дисков, что аналогично описанному выше Matrix RAID. Поддерживается загрузка с RAID.
ОС семейства Windows NT, такие как Windows NT 3.1/3.5/3.51/NT4/2000/XP/2003 изначально, с момента проектирования данного семейства, поддерживает программный RAID 0, RAID 1 и RAID 5 (см. Dynamic Disk). Более точно, Windows XP Pro поддерживает RAID 0. Поддержка RAID 1 и RAID 5 заблокирована разработчиками, но, тем не менее, может быть включена, путем редактирования системных бинарных файлов ОС, что запрещено лицензионным соглашением.[9] Windows 7 поддерживает программный RAID 0 и RAID 1, Windows Server 2003 — 0, 1 и 5. Windows XP Home не поддерживает RAID.
В ОС FreeBSD есть несколько реализаций программного RAID. Так, atacontrol, может как полностью строить программный RAID, так и может поддерживать полуаппаратный RAID на таких чипах как ICH5R. Во FreeBSD, начиная с версии 5.0, дисковая подсистема управляется встроенным в ядро механизмом GEOM. GEOM предоставляет модульную дисковую структуру, благодаря которой родились такие модули как gstripe (RAID 0), gmirror (RAID 1), graid3 (RAID 3), gconcat (объединение нескольких дисков в единый дисковый раздел). Также существуют устаревшие классы ccd (RAID 0, RAID 1) и gvinum (менеджер логических томов vinum). Начиная с FreeBSD 7.2 поддерживается файловая система ZFS, в которой можно собирать следующие уровни RAID: 0, 1, 5, 6, а также комбинируемые уровни.
OpenSolaris и Solaris 10 используют Solaris Volume Manager, который поддерживает RAID-0, RAID-1, RAID-5 и любые их комбинации как 1+0. Поддержка RAID-6 осуществляется в файловой системе ZFS.
Дальнейшее развитие идеи RAID
Идея RAID-массивов — в объединении дисков, каждый из которых рассматривается как набор секторов, и в результате драйвер файловой системы «видит» как бы единый диск и работает с ним, не обращая внимания на его внутреннюю структуру. Однако, можно добиться существенного повышения производительности и надёжности дисковой системы, если драйвер файловой системы будет «знать» о том, что работает не с одним диском, а с набором дисков.
Более того: при разрушении любого из дисков в составе RAID-0 вся информация в массиве окажется потерянной. Но если драйвер файловой системы разместил каждый файл на одном диске, и при этом правильно организована структура директорий, то при разрушении любого из дисков будут потеряны только файлы, находившиеся на этом диске; а файлы, целиком находящиеся на сохранившихся дисках, останутся доступными.
Интересные факты
Сотрудник корпорации Y-E Data, которая является крупнейшим в мире производителем USB флоппи-дисководов, Дэниэл Олсон в качестве эксперимента создал RAID-массив из четырех iPod Shuffle[11].
Годовая вероятность отказа дискового массива RAID 5 из 3-х дисков WD Caviar Blue = 0.05%[12].
См. также
- JBOD — RAID-массив с последовательным распределением дискового пространства по дискам.
- NAS — внешнее сетевое хранилище данных со встроенным RAID.
