Сходненская ГЭС


Сходненская ГЭС
Сходненская ГЭС

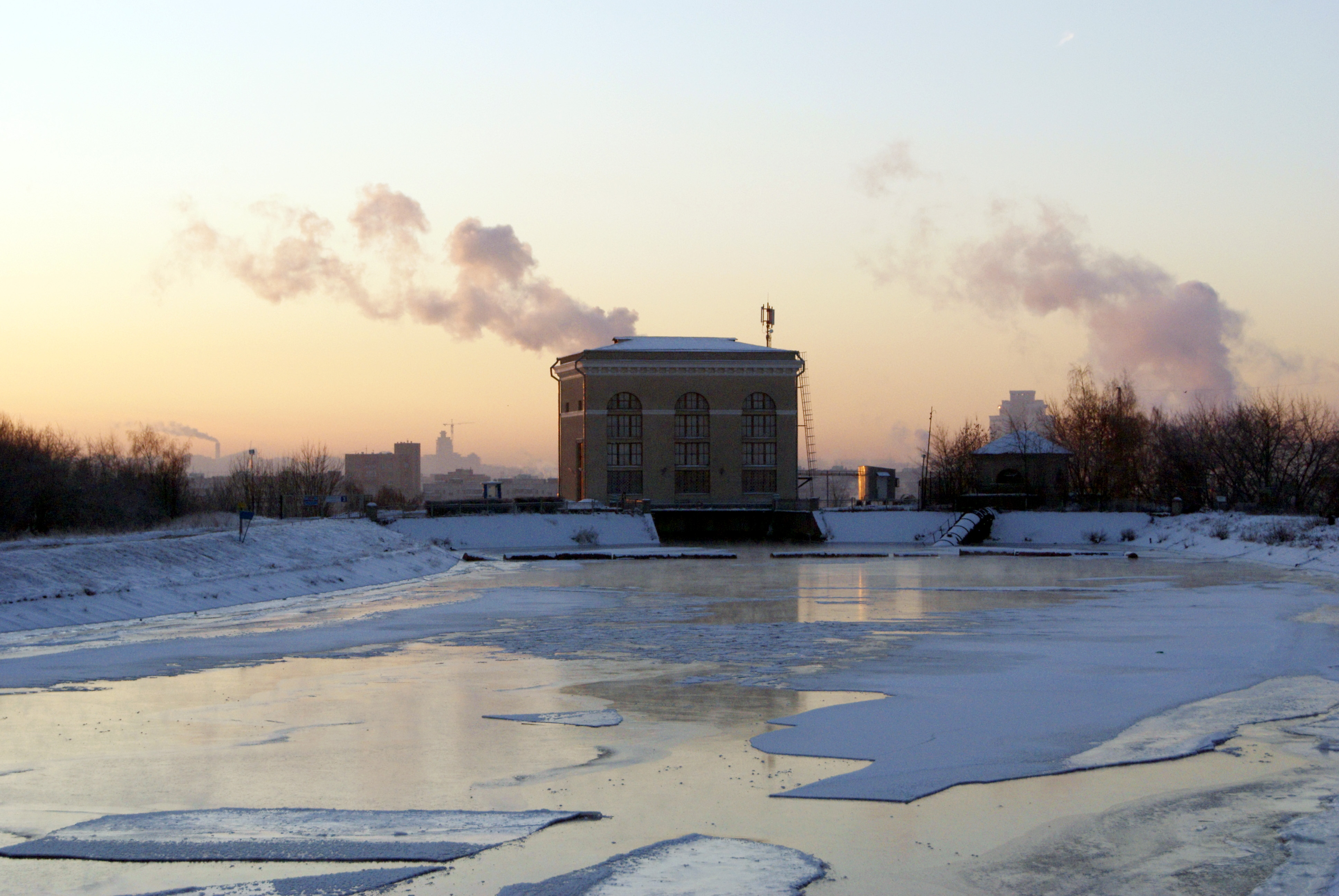

Сходненская гидроэлектростанция, напорный узел
Сходненская гидроэлектростанция, напорный узел
Страна

Flag of Russia.svg Россия

Река

Москва

Каскад

кан. им. Москвы

Собственник

Канал имени Москвы

Статус

действующая

Год начала строительства

1939

Основные характеристики
Годовая выработка электричества, млн кВт·ч

30

Разновидность электростанции

деривационная

Расчётный напор, м

35,5

Электрическая мощность

30

Характеристики оборудования
Тип турбин

радиально-осевые

Количество и марка турбин

2xФ-2500

Расход через турбины, м³/сек

110

Количество и марка генераторов

2хСВ-546/110-32

Мощность генераторов, МВт

2×15

Основные сооружения
Высота плотины, м

32

Длина плотины, м

1300

Шлюз

есть

ОРУ

110 кВ, 2×25 МВА; 6,6 кВ, 2×2,5 МВА

На карте
Сходненская ГЭС (Россия)
Red pog.png
Сходненская ГЭС

Координаты: 55°50′07.3″ с. ш. 37°25′50.6″ в. д. / 55.835361° с. ш. 37.430722° в. д. (G) (O) (Я)

Сходненская ГЭС— гидроэлектростанция в составе канала имени Москвы на северо западе Москвы. Одна из электростанций канала.

ГЭС построена в 1939 по деривационной схеме, используя перепад высот между Химкинским водохранилищем и рекой Сходней.

Состав сооружений ГЭС:

  • земляная плотина Химкинского гидроузла длиной 1300 м и максимальной высотой 32 м;
  • подводящий деривационный канал;
  • напорный бассейн;
  • напорный узел;
  • напорные трубопроводы (2 нитки) длиной 181 м;
  • здание ГЭС;
  • отводящий канал.

Мощность ГЭС — 30 МВт, среднегодовая выработка — 30 млн кВт·ч. В здании ГЭС установлено 2 радиально-осевых гидроагрегата мощностью по 15 МВт, работающих при расчётном напоре 35,5 м. Напорные сооружения ГЭС образуют Химкинское водохранилище площадью 4 км², полным и полезным объёмом 29,0 и 6,7 млн м³.

Основным источником воды для напорного водохранилища являются пять насосных станций канала суммарной мощностью в 101 МВт и потреблением 350 млн кВт·ч электроэнергии в год со среднесуточным расходом около 72 м³/с. Фактически электростанция вместе с насосными станциями является гидроаккумулирующим комплексом — аварийным и пиковым резервом мощности в московской энергосистеме.

Через Сходненскую ГЭС в реку Москву перебрасывается около 80 % обводнительного стока (ещё 20 % — через судоходные шлюзы). Особенностью ГЭС являлись деревянные напорные трубопроводы большого диаметра (5 м). В 1974 г. трубопроводы были заменены, но к началу 2000-х гг. они снова пришли в полную негодность, что создало угрозу их разрушения и прекращения подачи воды в реку Москву, что грозило серьёзно нарушить водоснабжение города Москвы. В 2005 г. один из двух трубопроводов был заменён на металлический, в 2006 г. был заменён второй.
