TMS1000


TMS1000
TMS1100

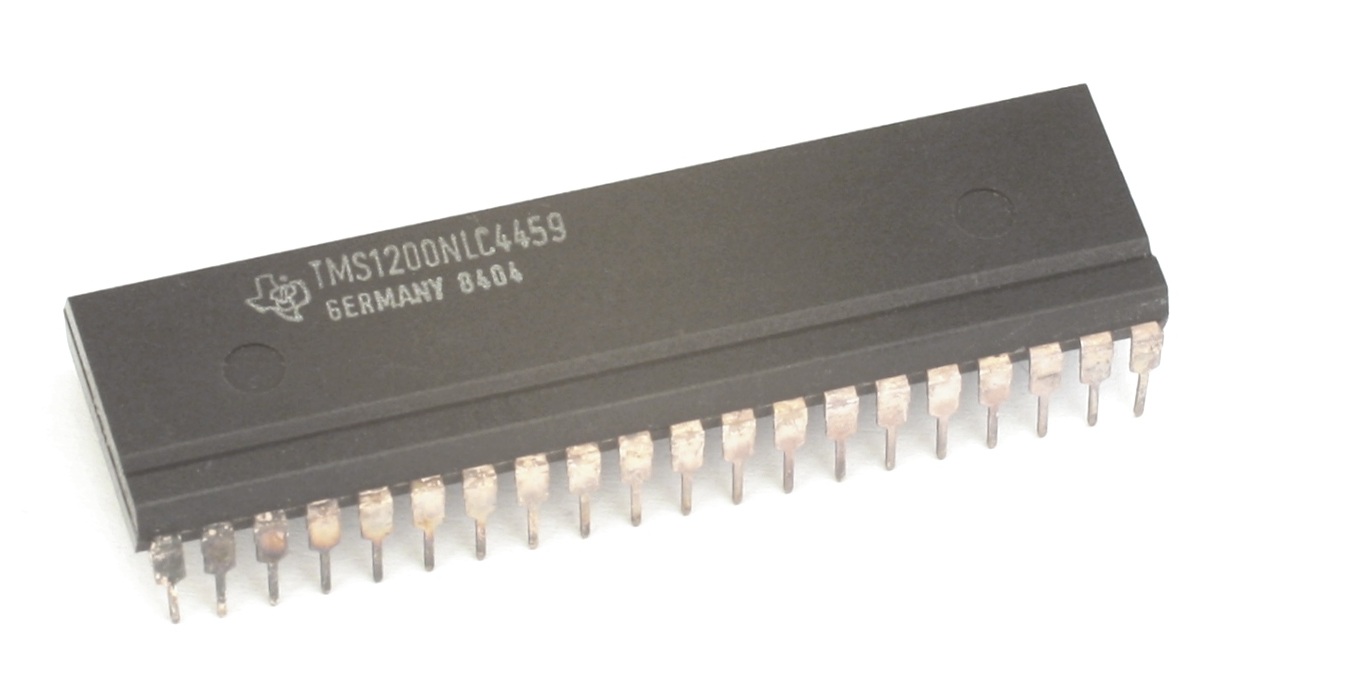

TMS1200

TMS1000 — серия 4-разрядных микроконтроллеров, разработанная компанией Texas Instruments. Первый микроконтроллер серии был анонсирован в 1972 году, но выпуск начался только в 1974 году. TMS1000 стал первым доступным микроконтроллером.[1]

Микроконтроллеры серии применялись в калькуляторах, электронных игрушках (например, Big Trak и Microvision) и других устройствах.

Содержание

Описание

Микросхемы выпускались по технологии PMOS с техпроцессом 8 мкм. Число транзисторов составляло около 8 тысяч, максимальная тактовая частота — 400 кГц, одно напряжение питания -15 вольт. Микросхемы выпускались в пластиковых и керамических корпусах DIP28 и DIP40.

Микроконтроллеры серии имели в своём составе ядро процессора, масочное (однократно программируемое при изготовлении) ПЗУ объёмом 1024...2048 байт, ОЗУ объёмом 32...64 байта (64...128 ячеек) и интерфейс ввода-вывода. Микроконтроллеры TMS1070 и TMS1270 могли непосредственно управлять дисплеями высокого напряжения. Всего в серии было выпущено 16 микроконтроллеров.

TMS1000 TMS1100 TMS1200 TMS1070 TMS1270 TMS1300
Количество выводов 28 28 40 28 40 40
Объём ПЗУ, байт 1024 2048 1024 1024 2048
Объём ОЗУ, ячеек 64 128 64 64 64 128
Набор команд 43 54 43 43 43 54
Выходов R 11 11 13 11 13 16
Выходов O 8 8 8 8 10 8

Ядро процессора

Система команд микроконтроллера состояла из 43 или 54 команд. Все команды имели длину 8 бит и выполнялись за 6 тактов. Набор регистров включал:

  • 4-разрядный аккумулятор
  • 2 или 3-разрядный регистр общего назначения X (в зависимости от объёма ОЗУ)
  • 4-разрядный регистр общего назначения Y
  • 6-разрядный регистр адреса текущей команды
  • 4-разрядный регистр страницы ПЗУ
  • 1-битный регистра статуса (только флаг переноса)
  • 6-разрядный регистр адреса и 4-разрядный регистр страницы возврата из подпрограммы (одноуровневый стек)

Все команды переходов и вызова подпрограмм являлись условными. Прерывания отсутствовали.
