240-мм миномёт М-240

240-мм миномёт М-240 образца 1950 года
240-мм миномёт М-240 52-М-864 в Артиллерийском музее Санкт-Петербурга
Тип:	миномёт
Страна:
История службы
Принят на вооружение:	1952 год
История производства
Конструктор:	Б. И. Шавырин СКБ ГА г. Коломна
Разработан:	1944-1945 годы
Производитель:	Завод № 75 г.Юрга
Годы производства:	1951-1958 гг.
Всего выпущено:	329
Варианты:	2Б8
Характеристики
Масса, кг:	боевое положение: 3610 походное: 4230
Тип тягача:	АТ-Л, АТ-Т, АТ-С, Урал-375Д
Скорость возки по шоссе, км/ч:	40
Длина, мм:	6510
Длина ствола, мм:	5340 (20,8 клб)
Ширина, мм:	2430
Высота, мм:	2210
Экипаж (расчёт), чел.:	11 (9)
Снаряд:	Фугасные мины 53-Ф-864 и 53-Ф-865 (130,7 кг) Активно-реактивная 3Ф2 (228 кг) Управляемая 3Ф5 комплекса 1К113 «Смельчак» (134,2 кг) Ядерная мина 3БВ4 (2 кт)[1]
Калибр, мм:	240
Затвор:	поршневой, с пластиковым уплотнителем типа «банге»
Противооткатное устройство:	без противооткатных устройств (амортизатор отдачи пружинного типа)
Лафет:	двухколёсный лафет
Угол возвышения:	от +45° до +80°
Угол поворота:	возвышение 45°: 16°52" возвышение 80°: 78°
Скорострельность, выстрелов/мин:	1
Начальная скорость снаряда, м/с	158 — 362
Максимальная дальность, м:	Для Ф864: 800 — 9650 Для 3Ф2: 19690
Прицел:	панорамный МП-46 (МП-46М)
Изображения на Викискладе?:	240-мм миномёт М-240 образца 1950 года

240-мм миномёт М-240 образца 1950 года (Индекс ГРАУ — 52-М-864) — модель миномёта калибра 240 мм, впускавшаяся в СССР.

Задание на разработку миномёта усиления было выдано ГАУ в 1944 году, миномёт был разработан в конструкторском бюро под руководством Б. И. Шавырина. Испытания прошли в 1944—1945 и затем в 1947—1949 годах. В 1950 году миномёт был принят на вооружение, серийное производство было начато в 1951 году на заводе № 75 (ныне Юргинский машиностроительный завод) в городе Юрге Кемеровской области.

Заряжание миномёта производится с казённой части, для чего ствол опускают в горизонтальное положение.

Дальность стрельбы от 800 до 9650 м. Миномёт стреляет фугасной миной Ф-864 массой 130,7 кг при массе взрывного заряда 32 кг.

Величина силы отдачи на грунт — 4300 кН.^[2]

Модификации

2Б8

Миномёт 2Б8 — артиллерийская часть самоходного миномета 2С4 «Тюльпан», разработан на базе буксируемого миномета М-240 в конце 1960-х годов. Испытания проводились в ГНИИАПе («Ржевский полигон», г. Санкт-Петербург) в период 1969—1974 гг. Имеет идентичные с М-240 баллистические характеристики. В отличие от миномета М-240, где все операции выполняются вручную, в артиллерийской части самоходного миномета 2Б8 введена гидросистема, которая выполняет следующие функции:

• перевод миномета из походного положения в боевое и обратно
• наведение миномета по углу места
• выведение ствола 2Б8 на линию досылания мины и открывание затвора
• подача мины из механизированной боеукладки на направляющие досылателя расположенные на корпусе базового шасси (сверху)
• заряжание миномета, закрывание затвора и опускание ствола в казенник.

В походном положении ствол миномета крепится на крыше корпуса, а в боевом положении он опирается на плиту, установленную на грунт.

Для стрельбы из миномета 2Б8 используются стальные фугасные мины Ф-864 миномета М-240 (длина 6,4 клб, масса 130 кг, масса ВВ 31,95 кг, толщина оболочки 0,062 клб, коэф. наполнения 23,3%). Для стрельбы на дальность до 19 км разработана активно-реактивная фугасная мина 3Ф2, а для поражения защищенных малоразмерных наблюдаемых целей может использоваться корректируемая мина 3Ф5 комплекса управляемого артиллерийского вооружения 1К113 «Смельчак».

На вооружении

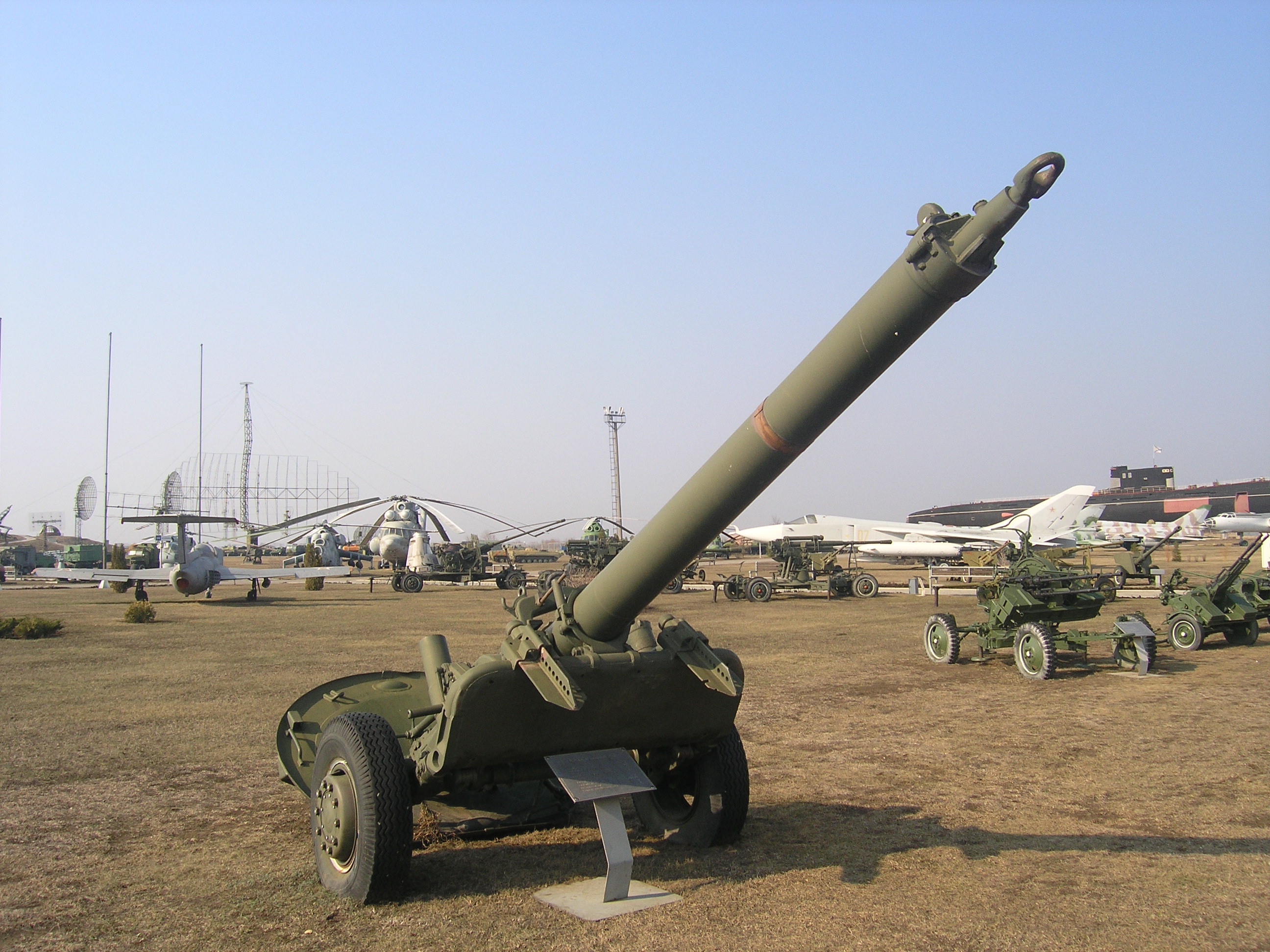

Миномёт в Техническом музее, Тольятти

•  СССР — сняты с вооружения
•  Сирия — до 10 единиц, по состоянию на 2010 год^[3]
