Шнек

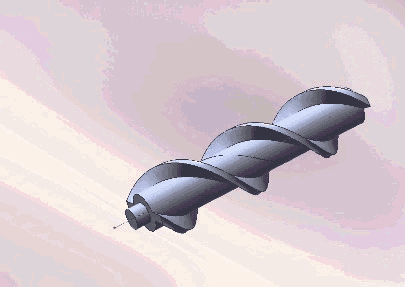

Шнек (от нем. Schnecke, буквально — улитка) — стержень со сплошной винтовой поверхностью вдоль продольной оси.

Шнек является рабочей деталью механизма, предназначенного для транспортировки груза перемещением вдоль вращающейся винтовой поверхности внутри трубы (винтовой конвейер).

Прообразом современных винтовых конвейеров стала изобретённая Архимедом в 3 веке до н. э. водоподъёмная машина, получившая название Архимедов винт.

вездеход ШН-1

Применение

• Применяется в свёрлах для удаления стружки.
• Используют для подачи или смешения насыпных и жидких компонентов. В зависимости от свойств компонентов частота вращения шнека 50 — 150 об/мин.
• Иногда используется в качестве движителя наземных машин (такие машины называются шнекоходами). Так, в конце 60-х годов в СКБ ЗИЛа под руководством советского конструктора Виталия Андреевича Грачёва был создан вездеход ШН-1 с двумя продольно расположенными шнеками вместо колёс.
• Применяется в шнековых магазинах стрелкового оружия. Шнековый магазин выполнен в виде длинного цилиндра, имеющего внутри спиральные направляющие для патронов (шнек), обеспечивающие направление патронов к выходному окну. Патроны в магазине расположены параллельно его оси, по спирали, пулями вперед, и подаются отдельно взводимой пружиной. Оружие использующее шнековый магазин: пистолет-пулемет Calico M960 (США), пистолет-пулемет ПП-19 «Бизон» (Россия), пистолет-пулемет ПП-90М1 (Россия).
• Является основной рабочей частью механизма мясорубок.
• Основной рабочий орган макаронных прессов, прессов для отжима сока, масла, прессов-грануляторов.
• Инструмент для бурения скважин. Основой бурового инструмента для шнекового бурения служат буровые шнеки составляющие колонну с непрерывной спиральной ребордой от полота или коронки на забое до поверхности. В зависимости от разновидности бурения применяют три основных вида шнеков: обычные, в том числе и утяжеленные, магазинные и полые. Наиболее часто применяют обычные буровые шнеки.
• Часть ледового комбайна — машины для подготовки и заливки ледовых катков.
• Исполнительный орган очистного комбайна - машины для выемки угля и каменной соли в длинных очистных забоях (лавах).

Изготовление

В зависимости от конфигурации, материала, назначения и размеров шнека применяют:

• литьё (под давлением, в землю);
• литье с последующей токарной обработкой;
• горячая деформация с последующей токарной обработкой;
• холодная гибка.

См. также

• Винтовой конвейер
• Экструдер
• Мясорубка
• Сверло
• Соковыжималка

Литература

1. гл. редактор И.И.Артоболевский, Политехнический словарь. — М.: Советская энциклопедия, 1977. — С. 222.
