Москва-4 (фотоаппарат)

Москва-4 (первый выпуск)
Производитель	Красногорский механический завод
Год выпуска	1955 - 1958
Тип	Дальномерный среднеформатный фотоаппарат
Фотоматериал	Плёнка типа 120
Размер кадра	6×9 см (вкладыш на размер кадра 6×6 см)
Тип затвора	центральный, межлинзовый
Объектив	«Индустар-23» 4,5/110 мм
Фокусировка	ручная, по несопряжённому с видоискателем дальномеру
Экспозамер	нет
Вспышка	синхроконтакт «Х»
Видоискатель	оптический
Размеры	165×125×130 мм в рабочем положении, 165×95×48 мм в сложенном
Масса	1180 г (с футляром)
Изображения на Викискладе

«Москва-4» — советский среднеформатный дальномерный фотоаппарат, модификация аппарата «Москва-2».
Производился с 1955 по 1958 год Красногорским механическим заводом в городе Красногорск Московской области.
Всего было выпущено 62632 штуки^[1].
Фотоаппарат «Москва-4» выпускался в двух вариантах. Второй вариант фактически являлся прототипом фотоаппарата «Москва-5».

Технические характеристики

• Тип применяемого фотоматериала — плёнка типа 120 (рольфильм).
• Размер кадра 6×9 или 6×6 см на плёнке типа 120. Для перехода на размер кадра 6×6 см в фильмовый канал вставляется специальная рамка, входящая в комплект аппарата.
• На плёнке типа 120 получалось 8 кадров размером 6х9 см или 12 кадров размером 6х6 см.
• Корпус изготовлен из стального листа и покрыт дерматином.
• Корпус складной, после откидывания передней панели автоматически с помощью системы рычагов выдвигался мех с оправой объектива и центральным затвором.
• Задняя стенка открывающаяся на петлях.
• Объектив «Индустар-23», фокусное расстояние 110 мм, относительное отверстие 1:4,5, просветление однослойное.
• Диафрагма ирисовая, значения диафрагм 4,5, 5,6, 8, 11, 16, 22, 32.
• Затвор центральный, «Момент-23С». Выдержки от 1 с до 1/250 секунды и «В».
• Синхроконтакт «Х», выдержка синхронизации с фотовспышкой — любая.
• Автоспуск отсутствует.
• Видоискатель оптический складной, несопряжённый с дальномером. Для съёмки на формат 6×6 см в видоискатель вставляется ограничительная рамка.
• Наводка на резкость по дальномеру, сопряжённому с вращением передней линзы объектива, фокусировка от «бесконечности» до 1,5 метров. В конструкции дальномера применён вращающийся оптический клин.
• Взвод затвора и перемотка плёнки раздельные. Перемотка плёнки по цифрам на ракорде рольфильма. На задней стенке камеры имеется два окна с красными светофильтрами.
• Фотоаппарат «Москва-4» имеет блокировку от двойного экспонирования кадра: при спущенном затворе кнопка спуска заблокирована, пока рукоятка перемотки пленки не будет повернута на определенный угол. Тем не менее, как и в других фотоаппаратах семейства «Москва» многократная экспозиция возможна. Срабатывание затвора вызывается рычажком на оправе объектива.
• На фотоаппарате установлено два штативных гнезда с резьбой 3/8 дюйма для закрепления камеры в вертикальном и горизонтальном положении.

Галерея

•

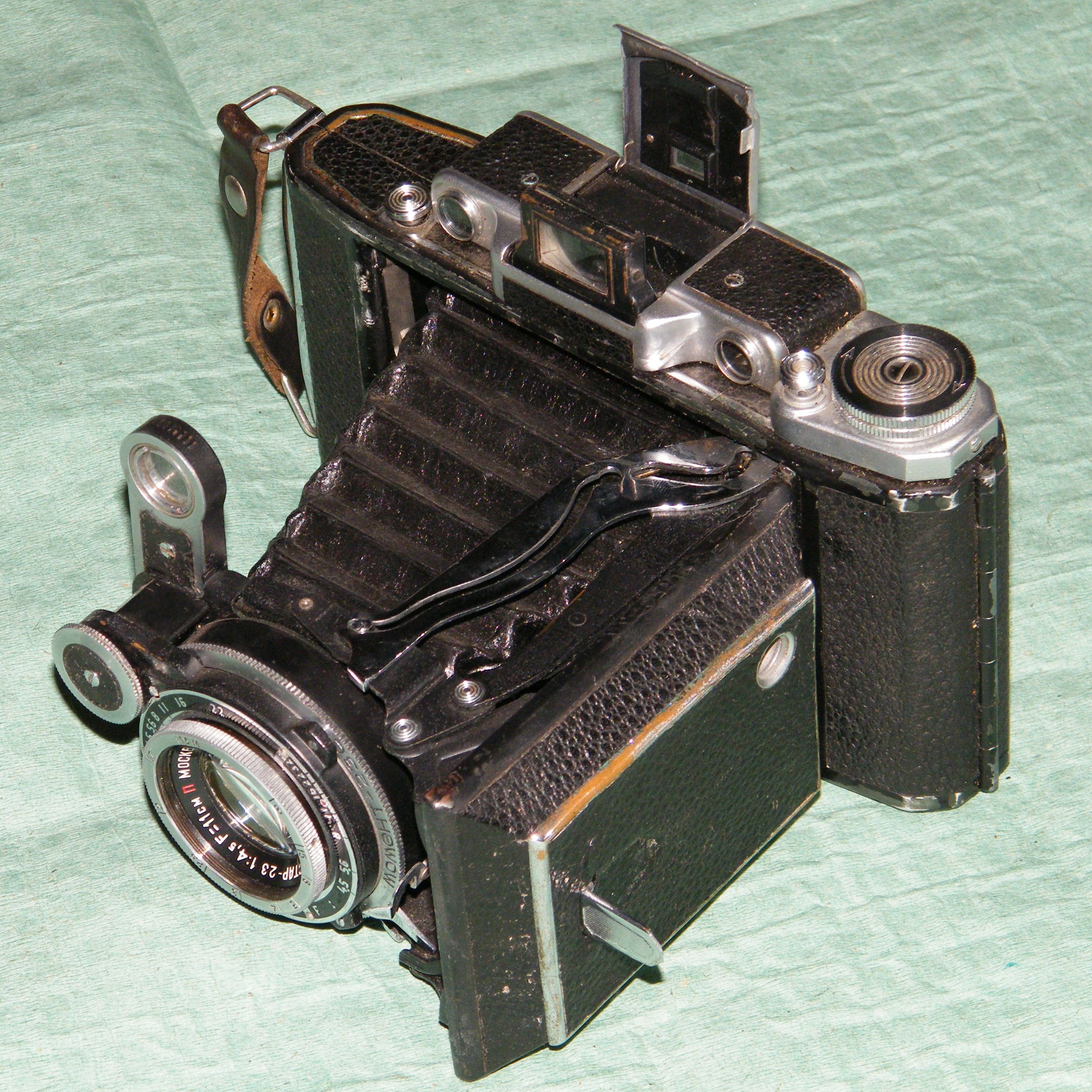

  «Москва-4»
  Выдвинута опора для установки камеры в вертикальном положении

•

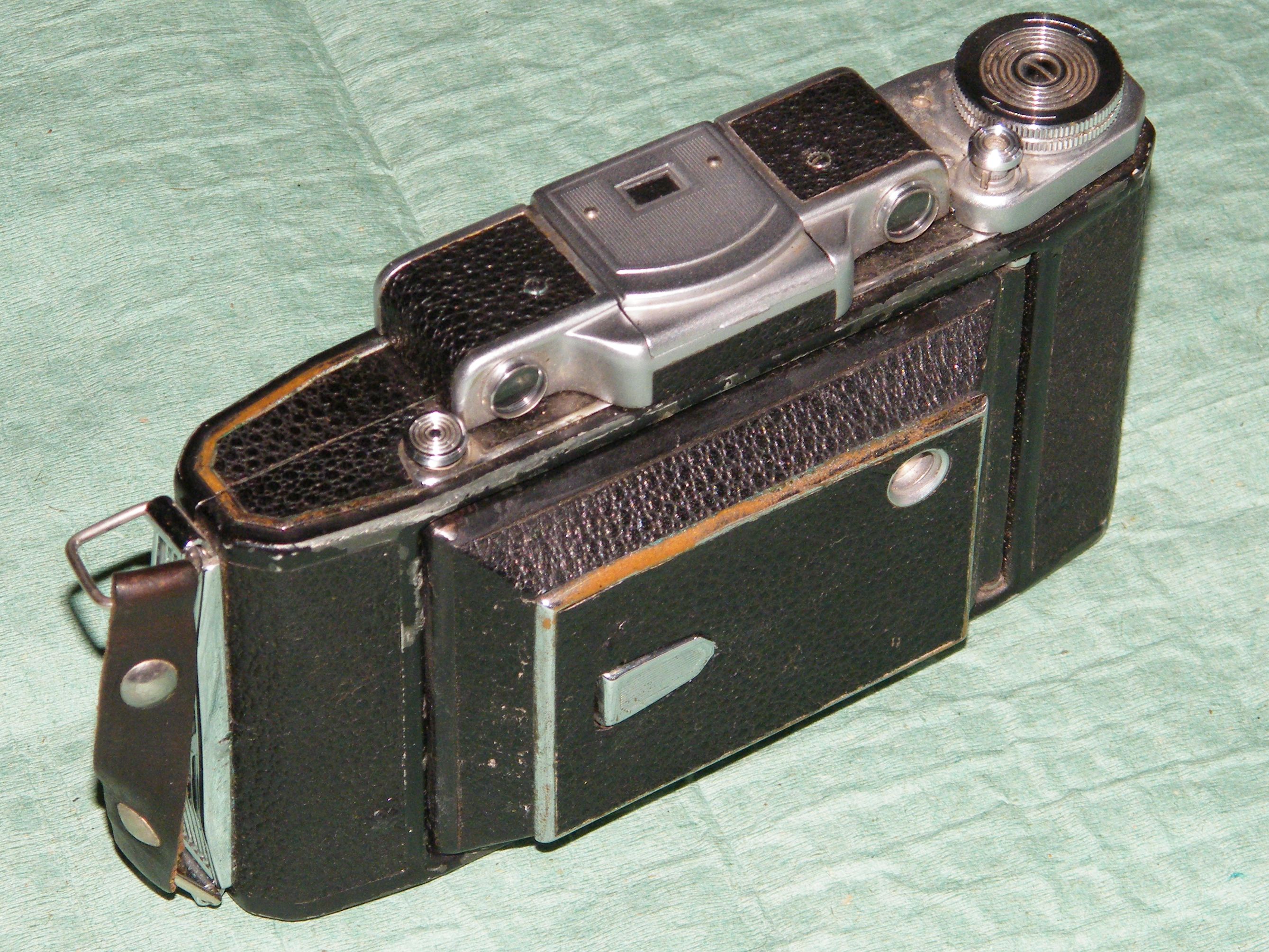

  «Москва-4» в сложенном виде

•

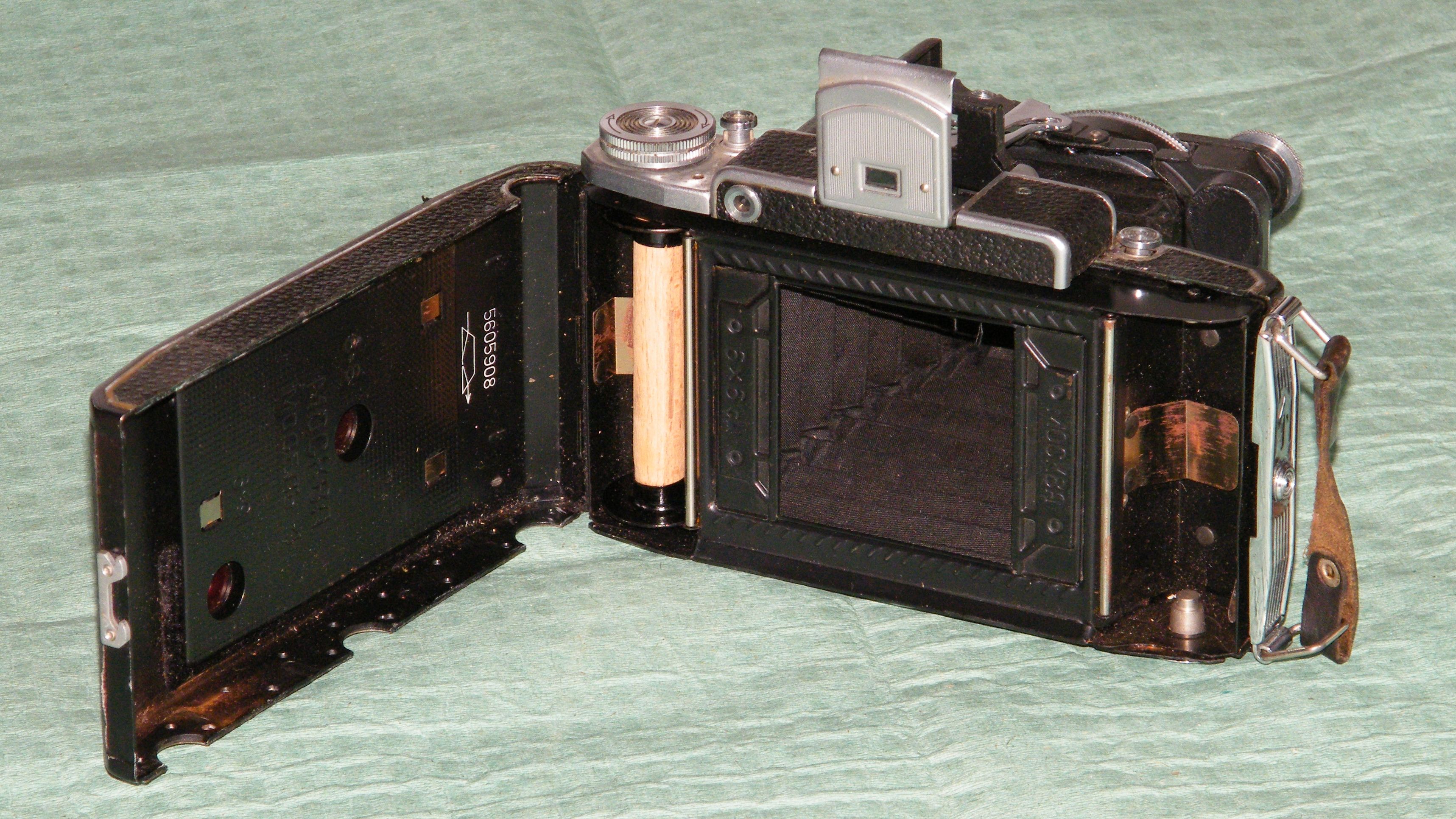

  «Москва-4» с открытой задней стенкой

Фотоаппарат «Москва-4» (второй выпуск)

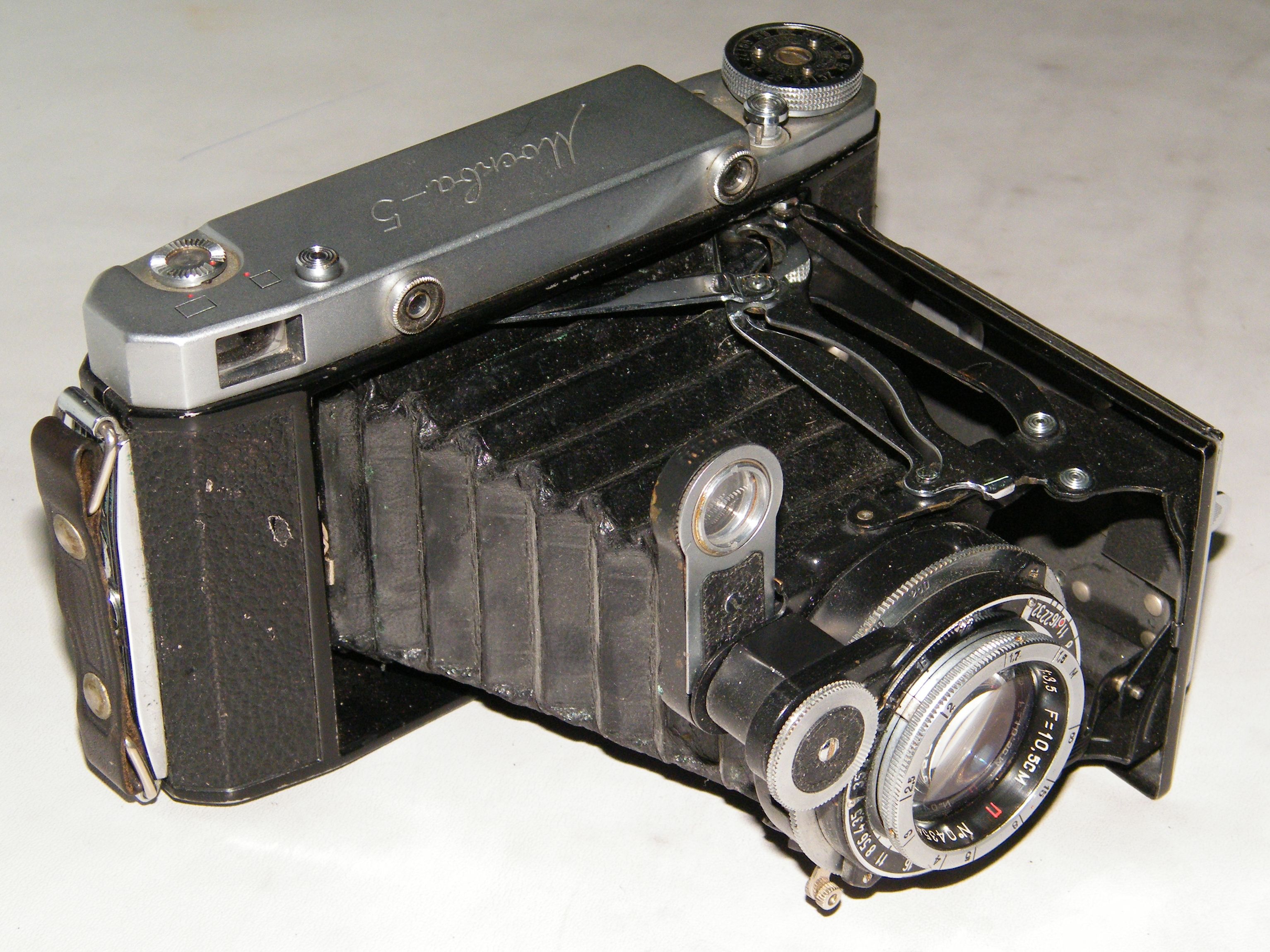

Фотоаппарат «Москва-5»

Основная статья: Москва-5 (фотоаппарат)

Внешний вид и технические характеристики фотоаппарата «Москва-4» второго выпуска идентичны внешнему виду и техническим характеристикам фотоаппарата «Москва-5».
