Pozidriv

Крепёж и отвёртка со шлицем Позидрив

Pozidriv (англ. позидрив) — зарегистрированная торговая марка^[1], обозначающая вид крестообразного шлица резьбовых крепёжных изделий и отвёрток для них.

История

Этот вид шлица был запатентован в 1966 году компанией Phillips Screw Company, через 33 года после получения ею патента на шлиц Филлипс^[1], срок действия которого истёк к тому времени.

Описание

Позидрив является улучшенной версией крестообразного шлица Филлипс и используется, прежде всего, в мебельном производстве, автоматических линиях и других сферах производства. В машиностроении и металлообработке Позидрив применяется значительно реже.

Отличительным признаком крепёжных деталей Позидрив являются исходящие из внутренних углов головки детали тонкие лучеобразные линии.

Отличия от шлица Филлипс

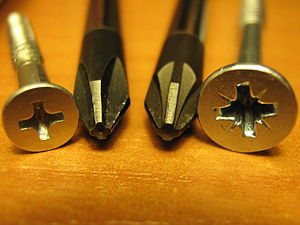

Слева — крепёж со шлицем Филлипс и соответствующая ему отвёртка PH 2 с трапецевидным зубом,
справа — отвёртка Позидрив PZ 2 с прямоугольным зубом и соответствующий крепёж для неё

В отличие от изобретенных ранее шурупов Филлипс, уходящие в глубину кромки боковых поверхностей жала Позидрив не утончаются, а идут параллельно друг другу. В этом случае (конечно, при условии использования отвертки Позидрив) осевое усилие, выталкивающее отвёртку из шлица, является незначительным.

Преимущество

Отвёртка при использовании практически не выталкивается из шлица — образуется более устойчивое сцепление, которое уменьшает износ сцепляющихся элементов и вероятность повреждения (т. н. «срыва») шлица отвёртки и крепёжной детали. Также, появляется возможность приложить большее крутящее усилие к инструменту (достижение большего крутящего момента).

Недостаток

Внешнее сходство со шлицем Филлипс — из-за этого их можно легко перепутать, и при использовании отвёртки, не соответствующей шлицу крепёжной детали, происходит неполное соприкосновение рабочих поверхностей — это значительно увеличивает механическое напряжение на отдельных участках шлицев, приводящее к их преждевременному износу (в основном у отвёртки), либо повреждению.

Маркировка и размеры

Отвёртки имеют маркировку PZ с номером шлица — 0, 1, 2, 3, 4.
