Автомат углов атаки и сигнализации перегрузок

Автомат углов атаки и сигнализации перегрузок

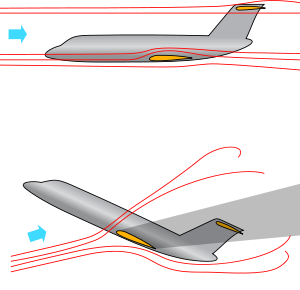

Поведение самолёта с Т-образным оперением в горизонтальном полёте и при сваливании

Автомат углов атаки и сигнализации перегрузок, АУАСП — элемент пилотажно-навигационного комплекса в самолёте, предназначенный для контроля текущего угла атаки и оповещения экипажа в случае выхода на близкий к критическому или критический угол атаки. Опасность превышения допустимого значения угла атаки состоит в возможном срыве потока и последующем сваливании самолёта в штопор.

Принцип действия АУАСП основан на постоянном измерении текущего угла атаки, местного критического и перегрузки встроенными датчиками и их сравнении с предельно допустимыми на данном типе самолёта. В случае выхода на критический уровень срабатывает звуковая сигнализация и загорается световое табло.

Существует несколько вариантов исполнения системы, принципиально не имеющих больших различий. Конструктивно состоит из датчика угла атаки (ДУА, флюгера на боку Л.А.), датчика критических углов (ДКУ), датчика продольной перегрузки (ДП) и двустрелочного указателя УАП на приборной доске в кабине самолёта. Сигналы, поступающие с датчиков, усиливаются и преобразуются для механического перемещения двух стрелок (продольная перегрузка и текущий угол атаки) и подвижного сектора указателя, закрывающего часть шкалы. При выходе самолёта на критический режим на указателе УАП стрелка текущих углов атаки приближается к обрезу красного сектора критических углов атаки или стрелка перегрузок к предельной величине и выдаётся предупреждающий сигнал -загорается красная лампа на указателе и выдаётся звуковой сигнал (звонок). Обычно сигнализация АУАСП дублируется речевым информатором в СПУ и прописывается средствами объективного контроля.

В случае срабатывания сигнализации АУАСП следует немедленно отдать штурвальную колонку от себя и увеличить режим работы двигателей.

Отключение сигнализации АУАСП может послужить причиной катастрофы: так, в 1985 году экипаж Ту-154, разбившегося в Узбекистане, вовремя не осознал, что самолёт переходит в сваливание, так как сигнализация АУАСП не сработала. Интересно, что на многих типах самолётов зарубежного производства подобный индикатор в кабине не устанавливается, также и на некоторых отечественных (например, Ан-22) АУАСП отсутствует.[1]
