Кумулятивный эффект, эффект Монро (англ. Munroe effect) — усиление действия взрыва путем его концентрации в заданном направлении. Кумулятивный эффект достигается применением заряда с кумулятивной выемкой, обращенной в сторону поражаемого объекта. Кумулятивная выемка, обычно конической формы, покрыта металлической облицовкой, её толщина в зависимости от диаметра заряда варьируется от долей миллиметра до нескольких миллиметров.

Содержание

Механизм действия кумулятивного заряда

Кумулятивная струя

Кумулятивный эффект

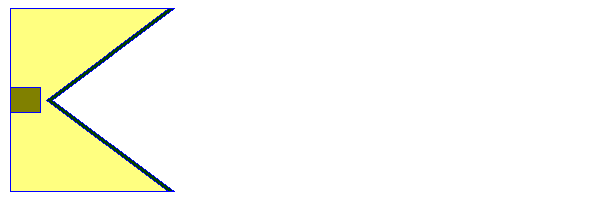

схема образования кумулятивной струи

После взрыва капсюля-детонатора, находящегося на противоположной по отношению к выемке стороне заряда, возникает детонационная волна, которая перемещается вдоль оси заряда.

Волна, распространяясь к боковым образующим конуса облицовки, схлопывает её стенки друг навстречу другу, при этом в результате соударения стенок облицовки давление в материале облицовки резко возрастает. Давление продуктов взрыва, достигающее ~1010 Н/м² (105 кгс/см²), значительно превосходит предел текучести металла. Поэтому движение металлической облицовки под действием продуктов взрыва подобно течению жидкости и связано не с плавлением, а с пластической деформацией.

Аналогично жидкости металл облицовки формирует две зоны — большой по массе (порядка 70-90 %), медленно двигающийся «пест» и меньшую по массе (порядка 10-30 %), тонкую (порядка толщины облицовки) гиперзвуковую металлическую струю, перемещающуюся вдоль оси. При этом скорость струи является функцией от скорости детонации взрычатого вещества и геометрии воронки. При использовании воронок с малыми углами при вершине, возможно получить крайне высокие скорости, но при этом возрастают требования по качеству изготовления облицовки, так как повышается вероятность преждевременного разрушения струи. В современных боеприпасах используются воронки со сложной геометрией (экспоненциальные, ступенчатые и др.), с углами в диапазоне 30 — 60 градусов, а скорость кумулятивной струи при этом достигает 10 км/сек.

Так как скорость кумулятивной струи превышает скорость звука в металле, то струя взаимодействует с бронёй по гидродинамическим законам, то есть они ведут себя как при соударении идеальных жидкостей. Прочность брони в её традиционном понимании в этом случае практически не играет роли, а на первое место выходят показатели плотности и толщины бронирования. Теоретическая пробивная способность кумулятивных снарядов пропорциональна длине кумулятивной струи и квадратному корню отношений плотности облицовки воронки к плотности брони. Практическая глубина проникновения кумулятивной струи в монолитную броню у существующих боеприпасов варьируется в диапазоне от 1,5 до 4 калибров.

При схлопывании конической оболочки скорости отдельных частей струи оказываются различными и струя в полёте растягивается. Поэтому небольшое увеличение промежутка между зарядом и мишенью увеличивает глубину пробивания из-за удлинения струи. При значительных расстояниях между зарядом и мишенью струя разрывается на части, и эффект пробивания снижается. Наибольший эффект достигается на так называемом «фокусном расстоянии». Для выдерживания этой дистанции используют различные типы наконечников соответствующей длины.

Использование заряда с кумулятивной выемкой, но без металлической облицовки, снижает кумулятивный эффект, так как вместо металлической струи действует струя газообразных продуктов взрыва. Но при этом достигается значительное более разрушительное заброневое действие.

Ударное ядро

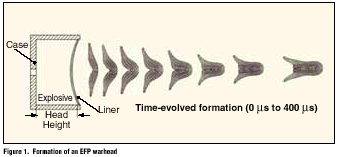

Формирование «ударного ядра»
Основная статья: Ударное ядро

Для образования ударного ядра кумулятивная выемка имеет тупой угол при вершине или форму сферического сегмента переменной толщины (у краёв толще, чем в центре). Под влиянием ударной волны происходит не схлопывание конуса, а выворачивание его «наизнанку». Полученный снаряд диаметром в четверть и длиной в один калибр (первоначальный диаметр выемки) разгоняется до скорости 2,5 км/с. Бронепробитие ядра меньше, чем у кумулятивной струи, но зато сохраняется на расстоянии до тысячи калибров. В отличие от кумулятивной струи, состоящей лишь из 15 % массы облицовки, ударное ядро образуется из 100 % её массы.

История

В 1792 году горный инженер Франц фон Баадер (Franz von Baader) высказал предположение, что энергию взрыва можно сконцентрировать на небольшой площади используя полый заряд. Однако в своих экспериментах фон Баадер использовал черный порох который не может взрываться и формировать необходимую детонационную волну. Впервые продемонстрировать эффект применения полого заряда удалось лишь с изобретением бризантных взрывчатых веществ. Это сделал в 1883 году изобретатель фон Фёрстер (von Foerster). [1]

Повторно открыл кумулятивный эффект, исследовал и подробно описал его в своих работах американец Чарльз Манро (Charles Edward Munro) в 1888 году.

В Советском Союзе 1925-1926 годах изучением зарядов взрывчатых веществ с выемкой занимался профессор М. Я. Сухаревский.

В 1938 году Франц Томанек (Franz Rudolf Thomanek) в Германии и Генри Мохоупт (Henry Hans Mohaupt) в США независимо друг от друга открыли эффект увеличения пробивной способности путем применения металлической облицовки конуса.

Впервые в боевых условиях кумулятивный заряд был применен 10 мая 1940 г. при штурме форта Эбен-Эмаль (Бельгия). Тогда для подрыва укреплений войсками германии были применены переносные заряды двух разновидностей в виде полых полусфер массами 50 и 12,5 кг.

Рентгено-импульсная съемка процесса, осуществленная в 1939 - начале 1940-х годов в лабораториях Германии, США и Великобритании позволила существенно уточнить принципы действия кумулятивного заряда (традиционная фотосъемка невозможна из-за вспышек пламени и большого количества дыма при детонации).

Одним из неприятных сюрпризов лета 1941 года для танкистов РККА стало применение войсками Германии кумулятивных боеприпасов. На подбитых танках обнаруживались пробоины с оплавленными краями, поэтому снаряды получили название «бронепрожигающих». 23 мая 1942 года на Софринском полигоне были проведены испытания кумулятивного снаряда к 76-мм полковой пушке, разработанного на основе трофейного немецкого снаряда. По результатам испытаний 27 мая 1942 года новый снаряд был принят на вооружение. [2]

В 1950-е годы был достигнут огромный прогресс в понимании принципов формирования кумулятивной струи. Предложены методы усовершенствования кумулятивных зарядов пассивными вкладышами (линзами), определены оптимальные формы кумулятивных воронок, разработаны методы компенсации вращения снаряда путем рифления конуса, применены более мощные взрывчатые вещества. Многие из обнаруженных в те далекие годы явлений изучаются до настоящего времени.
