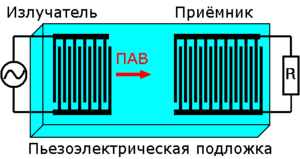

Типичное ПАВ устройство, используемое, например, в качестве полосового фильтра^[1]. Поверхностная волна генерируется слева через приложение переменного напряжения через проводники, изготовленные печатным методом. При этом электрическая энергия преобразуется в механическую. Двигаясь по поверхности механическая высокочастотная волна меняется. Справа — приёмные дорожки снимают сигнал, при этом происходит обратное преобразование механической энергии в переменный электрический ток, через нагрузочный резистор.

Пове́рхностные акусти́ческие во́лны(ПАВ) — упругие волны, распространяющиеся вдоль поверхности твёрдого тела или вдоль границы с другими средами. ПАВ подразделяются на два типа: с вертикальной поляризацией и с горизонтальной поляризацией (волны Лява).

К наиболее часто встречающимся частным случаям поверхностных волн можно отнести следующие:^[2]

• Волны Рэлея (или рэлеевские), в классическом понимании распространяющиеся вдоль границы упругого полупространства с вакуумом или достаточно разреженной газовой средой.
• Затухающие волны рэлеевского типа на границе твердого тела с жидкостью.
• Незатухающая волна с вертикальной поляризацией, бегущая по границе жидкости и твердого тела со скоростью
• Волна Стонли, распространяющаяся вдоль плоской границы двух твердых сред, модули упругости и плотности которых не сильно различаются.
• Волны Лява — поверхностные волны с горизонтальной поляризацией (SH типа), которые могут распространяться в структуре упругий слой на упругом полупространстве.

Волны Рэлея

Волны Релея , теоретически открытые Релеем в 1885 году, могут существовать в твердом теле вблизи его свободной поверхности, граничащей с вакуумом. Фазовая скорость таких волн направлена параллельно поверхности, а колеблющиеся вблизи нее частицы среды имеют как поперечную, перпендикулярную поверхности, так и продольную составляющие вектора смещения. Эти частицы описывают при своих колебаниях эллиптические траектории в плоскости, перпендикулярной поверхности и проходящей через направление фазовой скорости. Указанная плоскость называется сагиттальной. Амплитуды продольных и поперечных колебаний уменьшаются по мере удаления от поверхности вглубь среды по экспоненциальным законам с различными коэффициентами затухания. Это приводит к тому, что эллипс деформируется и поляризация вдали от поверхности может стать линейной. Проникновение волны Релея в глубину звукопровода составляет величину порядка длины поверхностной волны. Если волна Релея возбуждена в пьезоэлектрике, то как внутри него, так и над его поверхностью в вакууме будет существовать медленная волна электрического поля, вызванная прямым пьезоэффектом.

Применяются в сенсорных дисплеях с поверхностными акустическими волнами. ^[3]

Затухающие волны рэлеевского типа

Затухающие волны рэлеевского типа на границе твердого тела с жидкостью.

Незатухающая волна с вертикальной поляризацией

Незатухающая волна с вертикальной поляризацией, бегущая по границе жидкости и твердого тела со скоростью

Волна Стонли

Волна Стонли, распространяющаяся вдоль плоской границы двух твердых сред, модули упругости и плотности которых не сильно различаются.

Волны Лява

Волны Лява — поверхностные волны с горизонтальной поляризацией (SH типа), которые могут распространяться в структуре упругий слой на упругом полупространстве.

Примечания

1. ↑ Например, фильтры на поверхностных акустических волнах для электроники цветных стационарных телевизионных приёмников.
2. ↑ Эффективная физика
3. ↑ «Устройства на поверхностных акустических волнах в системах и средствах связи» А. Багдасарян
