Осцилло́граф (лат. oscillo — качаюсь + гр. γραφω — пишу) — прибор, предназначенный для исследования электрических сигналов во временно́й области путём визуального наблюдения графика сигнала на экране либо записанного на фотоленте, а также для измерения амплитудных и временны́х параметров сигнала по форме графика. Современные осциллографы позволяют разворачивать сигнал гигагерцовых частот. Для разворачивания более высокочастотных сигналов можно использовать стрик-камеры.
Содержание
Общее описание

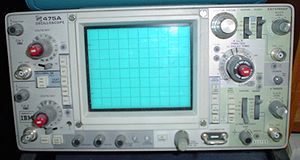

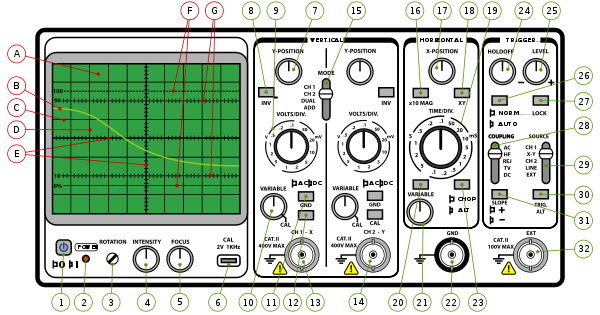

На рисунке показана передняя панель типичного двухлучевого осциллографа.
Органы управления и индикации
Экран
Электронно-лучевой осциллограф имеет экран A, на котором отображаются графики входных сигналов. На экран нанесена разметка в виде сетки. У цифровых осциллографов изображение выводится на дисплей (монохромный или цветной) в виде готовой картинки. У аналоговых осциллографов в качестве экрана используется электронно-лучевая трубка с электростатическим отклонением.
Сигнальные входы
Осциллографы разделяются на одноканальные и многоканальные (2, 4, 6, и т.д. каналов на входе). Многоканальные осциллографы позволяют одновременно сравнивать сигналы между собой (формы, амплитуды, частоты и пр.)
Управление разверткой
Триггер
Если запуск развёртки никак не связан с наблюдаемым сигналом, то изображение на экране будет выглядеть «бегущим» или даже совершенно размазанным. Это происходит потому, что в этом случае осциллограф отображает различные участки наблюдаемого сигнала на одном и том же месте. Для получения стабильного изображения все осциллографы содержат систему, называемую триггер.
Триггер в осциллографе — это устройство, которое задерживает запуск развёртки до тех пор, пока не будут выполнены некоторые условия. Триггер имеет как минимум две настройки:
- Уровень сигнала: задаёт входное напряжение (в вольтах), при достижении которого запускается развёртка
- Тип запуска: по фронту или по спаду
Таким образом, триггер запускает развёртку всегда с одного и того же места сигнала, поэтому изображение сигнала на осциллограмме выглядит стабильным и неподвижным (конечно, только при правильных настройках триггера).
Классификация
По назначению и способу вывода измерительной информации
- Осциллографы с периодической развёрткой для непосредственного наблюдения формы сигнала на экране (электронно-лучевом, жидкокристаллическом и т. д.) — в зап.-европ. языках oscilloscop(e)
- Осциллографы с непрерывной развёрткой для регистрации кривой на фотоленте (шлейфовые осциллографы) — в зап.-европ. языках oscillograph
По способу обработки входного сигнала
- Аналоговый
- Цифровой
По количеству лучей осциллографы делятся на однолучевые, двухлучевые и т.д. Количество лучей может достигать 16-ти и более. N-лучевой осциллограф имеет N сигнальных входов и может одновременно отображать на экране N графиков.
Осциллографы с периодической развёрткой делятся на универсальные (обычные), скоростные, стробоскопические, запоминающие и специальные; цифровые осциллографы могут сочетать возможность использования разных функций.
Применение

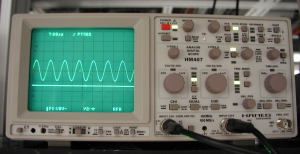

Наблюдение формы сигналов
Курсорные измерения
Захват строки телевизионного сигнала
Режимы развертки
Устройство
Старые типы осциллографов состояли из ЭЛТ (электронно-лучевой трубки), блока горизонтальной развертки и усилителя (для слабых сигналов). Также содержатся вспомогательные блоки: блок управления яркости, блок вертикальной развертки, калибратор длительности, калибратор амплитуды.
История
Ссылки
- Обьяснение работы с осциллографом "на пальцах"
- Подробное описание работы с цифровым осциллографом Rigol DS1042CD
- Каталоги, обзоры и статьи о современных осциллографах Fluke, GW Instek и других
- Каталог осциллографов от ведущих производителей Fluke
- Виртуальный Осциллограф
- Осциллограф для начинающих(рус.)
- Дополнительная информация(рус.)
Литература
1. Р.Г.Карпов, Н.Р.Карпов Электрорадио измерения М.: "Высшая школа", 1978
