Стрик-камера

Стрик-камера

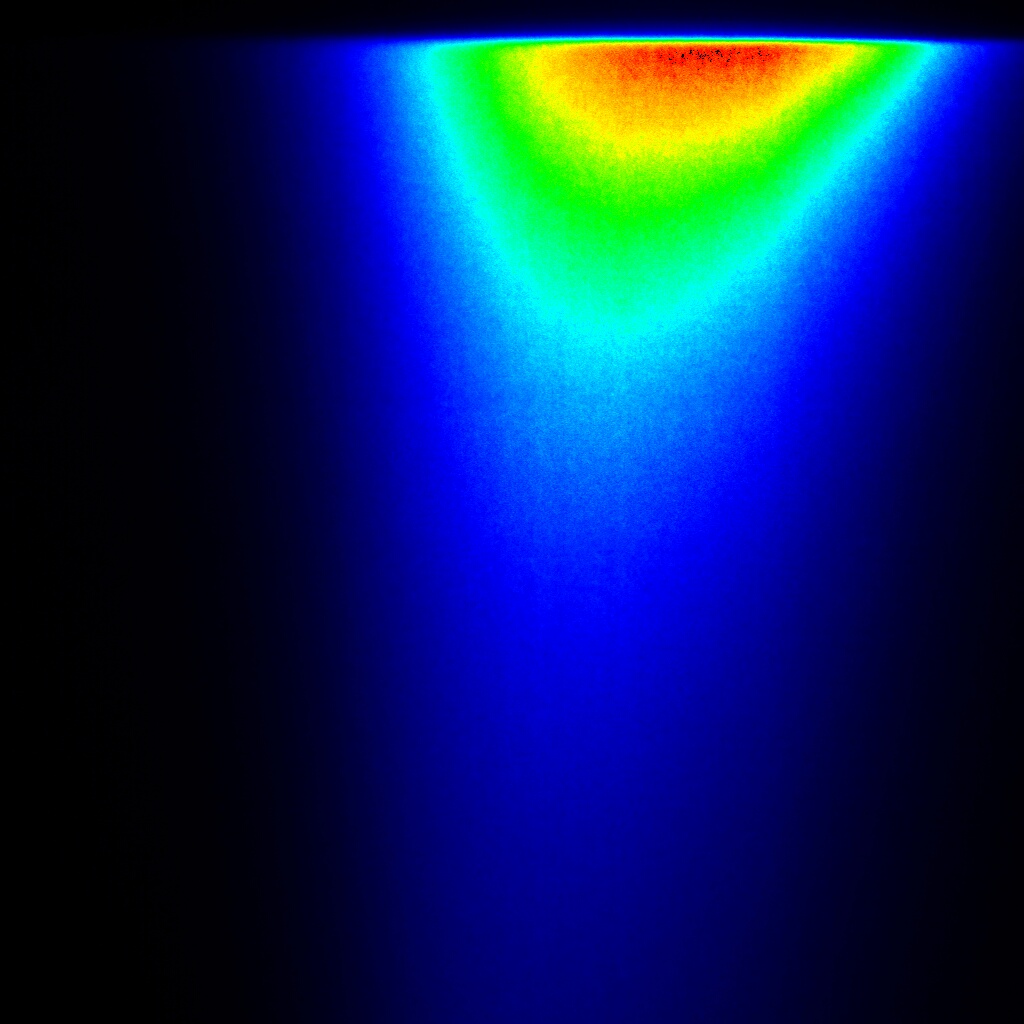

Фотолюминесценция в стрик-камере

Стрик-камера (от англ. streak camera) — устройство с синхронной развёрткой изображения, высокоскоростной фоторегистратор для регистрации изменения интенсивности импульса света со временем. Используется для измерения длительности сверхкоротких импульсов, а также в спектроскопии с временным разрешением.

Принцип работы

Стрик-камера работает путем преобразования временного профиля импульса в пространственном профиль на детекторе, вызывая зависящие от времени отклонения луча на детекторе. Импульс света входит в стрик-камеру через узкое отверстие, выбивая электроны с фотокатода. Электроны ускоряются с помощью созданного высокого напряжения и фокусируются магнитной линзой. Затем проходят через отклоняющую систему, обеспечивающую развертку во времени, и попадают на экран, покрытый люминофором. По яркости свечения траектории луча на экране можно восстановить исходную зависимость интенсивности сигнала от времени и, следовательно, найти длительность импульса. Современные стрик-камеры позволяют разворачивать импульсы шириной до 300 фемтосекунд.
