Внецентренное растяжение-сжатие
- Внецентренное растяжение-сжатие
-
стержня (в сопротивлении материалов), деформация, возникающая при действии на стержень двух равных и противоположно направленных продольных сил, параллельных оси стержня; один из видов сложного сопротивления (См.
Сложное сопротивление). В. р.-с. характеризуется сложением деформаций от изгиба и от продольных сил. При В. р.-с. в точках поперечного сечения с текущими координатами
у и
z, взятыми относительно главных центральных осей (
рис.), нормальные напряжения определяются по формуле:
в которой F — площадь поперечного сечения, Iy и Iz — моменты инерции сечения, iy и iz — радиусы инерции сечения, ус и zc — координаты точки приложения продольной силы N. Нормальные напряжения линейно зависят от координат и достигают максимальных значений в точках поперечного сечения, наиболее удалённых от нейтральной линии, положение которой определяется отрезками ау и az, отсекаемыми на координатных осях:
Если продольная сила приложена в границах ядра сечения (См.
Ядро сечения), то нейтральная линия либо лежит за пределами сечения, либо касается контура сечения, при этом эпюра нормальных напряжений становится однозначной. Случаи В. р.-с. часто встречаются при расчётах фундаментов, арок, рам и других конструкций.
Л. В. Касабьян.

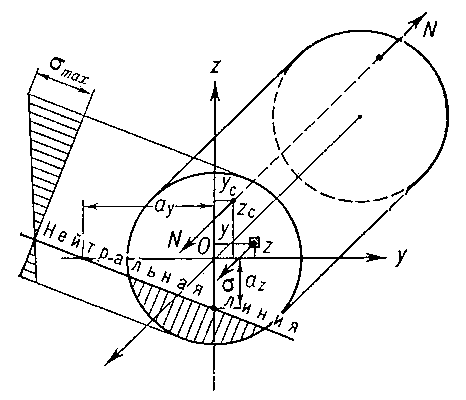

Внецентренное растяжение-сжатие стержня.
Большая советская энциклопедия. — М.: Советская энциклопедия.
1969—1978.
