Беспроволочный телеграф

Приёмный аппарат Морзе

Телегра́ф (от др.-греч. τῆλε — «далеко» + γρᾰ́φω — «пишу») — в современном значении — средство для передачи сигнала по проводам или другим каналам электросвязи.

Примитивные виды связи: огонь, дым и отражённый свет

С незапамятных времен человечество пользовалось различными примитивными видами сигнализации и связи в целях передачи срочной и важной информации в тех случаях, когда по ряду причин традиционные виды почтовых сообщений не могли быть использованы. Огни, зажигаемые на возвышенных участках местности, или же дым от костров должен был оповестить о приближении врагов либо грядущем стихийном бедствии. Этот способ до сих пор используется заблудившимися в тайге или туристами, испытывающими стихийное бедствие. Некоторые племена и народы использовали для этих целей определенные комбинации звуковых сигналов от ударных музыкальных инструментов (барабанов), другие научились передавать определенные сообщения, манипулируя отраженным солнечным светом при помощи системы зеркал. В последнем случае система связи получила наименование «гелиограф».

Оптический телеграф

Основная статья: Оптический телеграф

В 1792 году во Франции Клод Шапп создал систему передачи информации при помощи светового сигнала, которая получила название «Оптический телеграф». В простейшем виде это была цепь типовых строений, с расположенными на кровле шестами с подвижными поперечинами, которая создавалась в пределах видимости одно от другого. Шесты с подвижными поперечинами — семафоры — управлялись при помощи тросов специальными операторами изнутри строений. Шапп создал специальную таблицу кодов, где каждой букве алфавита соответствовала определенная фигура, образуемая семафором, в зависимости от положений поперечных брусьев относительно опорного шеста. Система Шаппа позволяла передавать сообщения на скорости два слова в минуту и быстро распространилась в Европе. В Швеции цепь станций оптического телеграфа действовала до 1880 года.

Электрический телеграф

Ключ Морзе

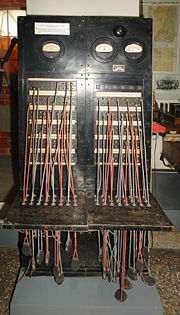

Телеграфный коммутатор конструкции П. Кошкодаева.
Использовался на стационарных узлах Наркомата связи и штабов военных округов. В годы ВОВ широко применялся для оборудования кроссов стационарных узлов связи
Военно-исторический музей артиллерии, инженерных войск и войск связи, Санкт-Петербург

Основная статья: Электрический телеграф

Одна из первых попыток создать средство связи с использованием электричества относится к второй половине XVIII века, когда Лесаж в 1774 году построил в Женеве электростатический телеграф. В 1798 году испанский изобретатель Франциско де Сальва создал собственную конструкцию электростатического телеграфа. Позднее, в 1809 году немецкий учёный Самуил Томас Земмеринг построил и испытал электрохимический телеграф.

Первый электромагнитный телеграф создал российский учёный Павел Львович Шиллинг в 1832 году. Публичная демонстрация работы аппарата состоялась на квартире Шиллинга 21 октября 1832 года. Павел Шиллинг также разработал оригинальный код, в котором каждой букве алфавита соответствовала определенная комбинация символов, которая могла проявляться черными и белыми кружками на телеграфном аппарате. Впоследствии электромагнитный телеграф был построен в Германии — Карлом Гауссом и Вильгельмом Вебером (1833), в Великобритании — Куком и Уитстоном (1837), а в США электромагнитный телеграф запатентован С. Морзе в 1837. Телеграфные аппараты Шиллинга, Гаусса-Вебера, Кука-Уитстона относятся к электро-магнитным аппаратам стрелочного типа, в то время как аппарат Морзе являлся электро-механическим. Большой заслугой Морзе является изобретение телеграфного кода, где буквы алфавита были представлены комбинацией точек и тире (код Морзе). Коммерческая эксплутация электрического телеграфа впервые была начата в Лондоне в 1837. В России работы П.Л. Шиллинга продолжил Б. С. Якоби, построивший в 1839 году пишущий телеграфный аппарат, а позднее, в 1850 году, — буквопечатающий телеграфный аппарат.

Основные телеграфные линии на 1891

Фототелеграф

В 1843 году шотландский физик Александр Бэйн продемонстрировал и запатентовал собственную конструкцию электрического телеграфа, которая позволяла передавать изображения по проводам. Аппарат Бэйна считается первой примитивной факс-машиной. В 1855 году итальянский изобретатель Джованни Казелли создал аналогичное устройство, которое назвал Пантелеграф и предложил его для коммерческого использования. Аппараты Казелли некоторое время использовалиь для передачи изображений посредством электрических сигналов на телеграфных линиях как во Франции, так и в России.

Беспроводной телеграф

Основная статья: Радио

7 мая 1895 года российский ученый Александр Степанович Попов на заседании Русского Физико-Химического Общества продемонстрировал прибор, названный им "грозоотметчик", который был предназначен для регистрации электромагнитных волн. Этот прибор считается первым в мире аппаратом беспроводной телеграфии, радиоприемником. В 1897 году при помощи аппаратов беспроводной телеграфии Попов осуществил прием и передачу сообщений между берегом и военным судном. В 1899 году Попов сконструировал модернизированный вариант приемника электромагнитных волн, где прием сигналов (азбукой Морзе) осуществлялся на головные телефоны оператора. В 1900 году благодаря радиостанциям, построенным на острове Гогланд и на российской военно-морской базе в Котке под руководством Попова, были успешно осуществлены аварийно-спасательные работы на борту военного корабля "Генерал-адмирал Апраксин", севшего на мель у острова Гогланд. В результате обмена сообщениями, переданным методом беспроводной телеграфии, экипажу российского ледокола Ермак была своевременно и точно передана информация о финских рыбаках, находящихся на оторванной льдине в Финском заливе. За рубежом техническая мысль в области беспроводной телеграфии также не стояла на месте. В 1896 году в Великобритании итальянец Гулиельмо Маркони подал патент "об улучшениях, произведенных в аппарате беспроводной телеграфии". Аппарат, представленный Маркони, в общих чертах повторял конструкцию Попова, многократно к тому времени описанную в европейских научно-популярных журналах. В 1901 году Маркони добился устойчивой передачи сигнала беспроводного телеграфа (буквы S) через Атлантику.

Аппарат Бодо: новый этап развития телеграфии

В 1872 году французский изобретатель Жан Бодо сконструировал телеграфный аппарат многократного действия, который имел возможность передавать по одному проводу два и более сообщения в одну сторону. Аппарат Бодо и созданные по его принципу получили название стартстопных. Кроме того, Бодо создал весьма удачный телеграфный код (Код Бодо), который впоследствии был воспринят повсеместно и получил наименование Международный телеграфный код № 1 (ITA1). Модифицированная версия МТК № 1 получила название МТК № 2 (ITA2). В СССР на основе ITA2 был разработан телеграфный код МТК-2. Дальнейшие модификации конструкции стартстопного телеграфного аппарата, предложенного Бодо, привели к созданию телепринтеров (телетайпов).В честь Бодо была названа единица скорости передачи информации — бод.

Telex

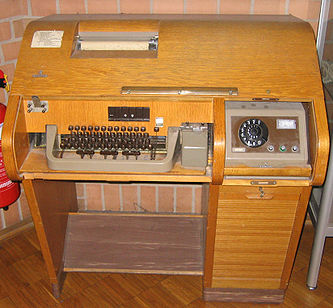

Телекс Siemens T100

К 1930 году была создана конструкция стартстопного телеграфного аппарата, оснащенного дисковым номеронабирателем телефонного типа (телетайп). Этот тип телеграфного аппарата в числе прочего позволял персонифицировать абонентов телеграфной сети и осуществлять быстрое их соединение. Практически одновременно, в Германии и Великобритании были созданы национальные сети абонентского телеграфа, получившие название Telex (TELEgraph + EXchange). Несколько позже в США также была создана национальная сеть абонентского телеграфирования, подобная Telex, которая получила наименование TWX (Telegraph Wide area eXchange). Сети международного абонентского телеграфирования постоянно расширялись и к 1970 году сеть Telex объединяла абонентов более чем 100 стран мира.Только в восьмидесятых годах благодаря появлению на рынке недорогих и практичных факсимильных машин сеть абонентского телеграфирования стала сдавать позиции в пользу факсимильной связи.

Телеграф в новом веке

В наши дни возможности обмена сообщениями по сети Telex сохранена во многом благодаря электронной почте. В России телеграфная связь существует и поныне, телеграфные сообщения передаются и принимаются при помощи специальных устройств - телеграфных модемов, сопряженных в узлах электрической связи с персональными компьютерами операторов. Тем не менее в некоторых странах национальные операторы сочли телеграф устаревшим видом связи и свернули все операции по отправлению и доставке телеграмм. В Нидерландах телеграфная связь прекратила работу в 2004 году. В январе 2006 года старейший американский национальный оператор Western Union объявил о полном прекращении обслуживания населения по отправке и доставлению телеграфных сообщений. В то же время в Канаде, Бельгии, Германии, Швеции, Японии некоторые компании все еще поддерживают сервис по отправлению и доставке традиционных телеграфных сообщений.

См. также

• Телеграмма
• Телеграфная марка
• Тикерный аппарат
• Абонентское телеграфирование

Интересное

Отель, не имеющий телекса, не может иметь рейтинг "пять звезд". Сейчас в мире более полутора миллионов телексных номеров. Телекс является документальным видом связи и признается документом на основании международных соглашений 30-х годов прошлого века. В России есть сеть общего пользования, в которой каждое сообщение хранится 7 месяцев, и может быть разыскано по всему пути следования, а также может быть вам выдано с заверяющей печатью как документ.
