Байонет Б

Объектив «Pentacon Six» и переходник

«Pentacon Six»

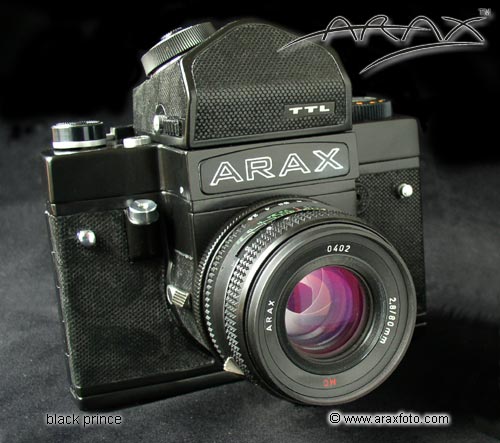

«Arax-60»
«Arax-645»
«Киев-60 ТТL»

«Arax»
«Киев-88СМ»

Байонет Б — тип крепления среднеформатных фотографических объективов к фотоаппаратам.

За рубежом известен также как Байонет C, Байонет Pentacon Six, P6.

Байонет С — это более новое название (синоним) Байонета Б, которое используется вне русскоговорящего общества.^[1]

Разработан компанией Carl Zeiss Jena и впервые применён на фотоаппарате «Praktisix» в 1957 году^[2], который был позднее улучшен и переименован в «Pentacon Six»^[3]. Совместим с байонетом Practisix. В СССР производилась большая линейка фотокамер среднего формата с этим байонетом. Завод Арсенал (Киев) производил камеры «Киев-6С», «Киев-60», «Киев-88СМ», «Киев-88С». С этим байонетом известны также бренды тюнинговых компаний «Hartblei» и «ARAX».

Киевским заводом «Арсенал» до 2008 года^[4] производился ряд объективов с байонетом Pentacon Six к среднеформатной камере «Киев-88CM».

• Тип крепления: байонет с накидной гайкой (кольцом)
• Количество лепестков байонета: 3
• Рабочий отрезок: 74.10 мм
• Стандартный размер кадра: 6×6 см

По сравнению с 35-мм плёнкой, объектив имеет бо́льшую площадь получаемого кадра, поэтому угол изображения объектива для фотоаппарата с байонетом Б должен рассчитываться исходя из диагонали кадра в 85 мм, против 43 мм (у 35-мм плёнки).

Например, для объектива CZJ Flektogon 50/4 на фотоаппарате с байонетом Б угол изображения: $\alpha = 2\, \operatorname{arctg} \, \frac {85} {2\cdot50} \cdot 180 / \pi = 80.7$

а для 35-мм плёнки: $\alpha = 2\, \operatorname{arctg} \, \frac {43} {2\cdot50} \cdot 180 / \pi = 46.5$

Объектив с таким фокусным расстоянием является широкоугольным для фотоаппарата с байонетом Б и нормальным для фотоаппарата с 35-мм плёнкой.

Фотоаппараты

• «Киев-6С», «Киев-6С ТТL»
• «Arax-60», «Киев-60», «Киев-60 ТТL», «Arax-645», «Киев-645»
• «Arax», «Киев-88СМ»
• «Pentacon Six», «Praktisix»
• «Exakta 66»

Объективы

Объектив	Иллюстрация	Фокусное расстояние	Относительное отверстие	Угол поля зрения объектива	Применение
Зодиак-8Б		30	3,5	180°	фишай (рыбий глаз)
Мир-26Б		45	3,5	83°	широкоугольный объектив
Мир-3Б		65	3,5	66°	широкоугольный объектив
Мир-38Б		65	3,5	66°	широкоугольный объектив
Волна-3Б		80	2,8	44°	нормальный объектив
Вега-12Б		90	2,8	47°	нормальный объектив
Вега-28Б		120	2,8	31°	длиннофокусный объектив
Калейнар-3Б		150	2,8	28°	длиннофокусный объектив
Юпитер-36Б		250	3,5	19°	длиннофокусный объектив
Таир-33Б		300	4,5	15°	длиннофокусный объектив
ЗМ-3Б		600	8,0	7,5°	зеркально-линзовый объектив

Объективы Carl Zeiss Jena

Объектив	Фокусное расстояние	Относительное отверстие
Flektogon	50	4
Flektogon	65	2,8
Biometar	80	2,8
Tessar	80	2,8
Biometar	120	2,8
Sonnar	180	2,8
Sonnar	300	4
CZJ	1000	5.6

Для установки объективов требуется участие обоих рук, поэтому их смена на весу вызывает небольшие затруднения.

Сравнение с креплениями других производителей

Сравнительная таблица креплений объективов
Крепление	Рабочий отрезок, мм	Диаметр, мм	Размер кадра	Тип	Производство
Байонет В	82,1	?	6×6 см	трёхзаходная резьба	С 1957 года
Байонет Б	74	?	6×6 см	байонет с накидным кольцом	С 1957 года
Байонет Mamiya	56,2	?	6×6 см	байонет	?
Байонет Ц (Зенит-4)	47,58	47	24×36 мм	байонет с накидным кольцом	1964—1968
Байонет Leica R	47	?	24×36 мм	байонет	С 1964 года
Байонет F	46,5	44	24×36 мм	трёхлепестковый байонет	С 1959 года
Olympus OM	46	?	24×36 мм	трёхлепестковый байонет с замком на объективе	1972—2002
Байонет K	45,5	?	24×36 мм	трёхлепестковый байонет	С 1974 года
M42×1	45,5	42	24×36 мм	резьба	С 1948 года
M39×1/45.2	45,2	39	24×36 мм	резьба	1953—1967
Байонет А (Sony α)	44,50	49.7	24×36 мм	трёхлепестковый байонет	С 1985 года
Canon EF	44	54	24×36 мм	трёхлепестковый байонет	С 1987 года
Canon EF-S	44	54	22,2×14,8 мм	трёхлепестковый байонет	С 2004 года
Байонет Sigma SA	44	44	24×36 мм	байонет	С 1992 года
Canon R	42	48	24×36 мм	накидное кольцо	1959—1964
Canon FL	42	?	24×36 мм	накидное кольцо	1964—1971
Canon FD	42	?	24×36 мм	накидное кольцо	1971—1990
Canon FDn	42	?	24×36 мм	байонет	1978—1990
Стандарт 4:3	38,67	50	17,3×13 мм	байонет	С 2003 года
Байонет Contax-Киев	наружный 34,85 внутренний 31,85	наружный 49 внутренний 36	24×36 мм	наружный и внутренний байонет	1932—1985
M39×1/28.8	28,8	39	24×36 мм	резьба	1932—1995
Байонет Leica M	27,8	?	24×36 мм	четырёхлепестковый байонет	С 1954 года
M39×1/27,5	27,5	39	18×24 мм	резьба	1967—-1974
Байонет NX	25,5	42	23,4×15,6 мм	байонет	С 2010 года
Micro 4:3	20	44	17,3×13 мм	байонет	С 2008 года
Байонет E	18	46,1	23,4×15,6 мм	байонет	С 2010 года
Canon EF-M	18	54	22,3×14,9 мм	байонет	С 2012 года
Байонет X	17,7	?	23,6×15,6 мм	байонет	С 2012 года
Байонет Nikon 1	17	?	13,2×8,8 мм	байонет	С 2011 года

Переходники

Если рабочий отрезок некоторого фотоаппарата меньше рабочего отрезка байонета Б, теоретически возможно изготовление переходника для этого фотоаппарата для получения возможности использования на нём объективов с байонетом Б (см. таблицу выше).

Существует ряд переходников отечественного^[5] и иностранного^[6] производства с байонета Б на другие типы креплений.

Ссылки

• Описание на Camerapedia.org
• Частное тестирование объективов
• ARAXFOTO — производство, тюнинг, ремонт камер с байонетом Б

Примечания

1. ↑ Буквы «Б» нет в английском языке и там часто путали его с байонетом В. «Б» — означает «Байонетное», а «В» — трёхходовую резьбу в индексе названия объектива. Например, «Мир-26Б» имеет байонетное крепление, а «Мир-26В» — винтовое крепление.
