Генератор с мостом Вина

Генератор с мостом Вина

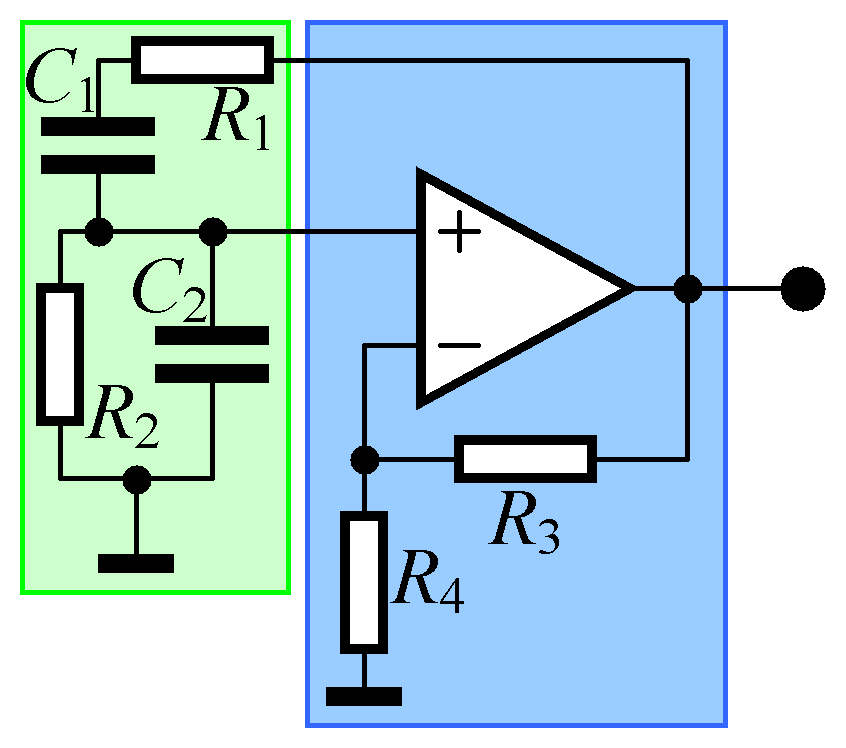

Генератор с мостом Вина (выделен зеленым) на операционном усилителе. R1=R2, C1=C2

Генератор с мостом Вина — разновидность электронных генераторов синусоидальных колебаний. Схема основывается на электрической цепи (полосовом фильтре), первоначально разработанной Максом Вином в 1891 г. и известной, как мост Вина. Генератор представляет из себя электронный усилитель, охваченный частотнозависимой положительной обратной связью через мост Вина. Может генерировать в широком диапазоне частот и позволяет получить сигнал с очень малыми отличиями от идеальной синусоиды.

Современная схема происходит из работы Уильяма Хьюлетта на степень магистра в 1939 г. в Стэнфордском университете. Хьюлетт с Дэвидом Паккардом основали фирму Хьюлетт-Паккард. Их первой продукцией был прецизионный синусоидальный генератор HP200A, основанный на мосте Вина. Генератор HP200A был одним из первых приборов с такими низкими искажениями.

Частота генерации:

f = \frac{1}{2 \pi R C},

где R — сопротивление резисторов R1, R2; C — ёмкость конденсаторов C1, C2 (см. схему).


См. также

Ссылки


Wikimedia Foundation. 2010.
