Последовательность сборки МКС

В статье описывается последовательность сборки основных компонентов «Международной Космической Станции».

Элементы МКС по состоянию на июнь 2008 года

График Сборки

Компоненты, выделенные жирным шрифтом, уже являются частью станции. Информация о запланированных компонентах, указана в соответствии с отчётом НАСА от 7 июня 2007 года^[1].
Все перечисленные ниже числа являются ориентировочными, и показывают только «стартовые» значения.

Фото	Компонент	Назначение	Изгото- витель	Владе- лец	Экспедиция	Корабль доставки	Дата старта корабля	Длина (м)	Диаметр (м)	Масса (кг)
	Заря	Функциональный грузовой блок — 1			1A/R	Протон-К	20 ноября 1998	12.6	4.1	19 323
	Юнити	Соединительный модуль (Нод 1)			2A. STS-88	Индевор	4 декабря 1998	5.49	4.57	11 612
	Звезда	Сервисный модуль			1R	Протон-К	12 июля 2000	13.1	4.15	19 050
	Z1	Элемент крепления солнечных батарей			3A. STS-92	Дискавери	11 октября 2000	4.9	4.2	8 755
	P6	Энергетический модуль с солнечными батареями			4A. STS-97	Индевор	1 декабря 2000	73.2	4 9	15 824
	Дестини	Научная лаборатория			5A. STS-98	Атлантис	7 февраля 2001	8.53	4.27	14 515

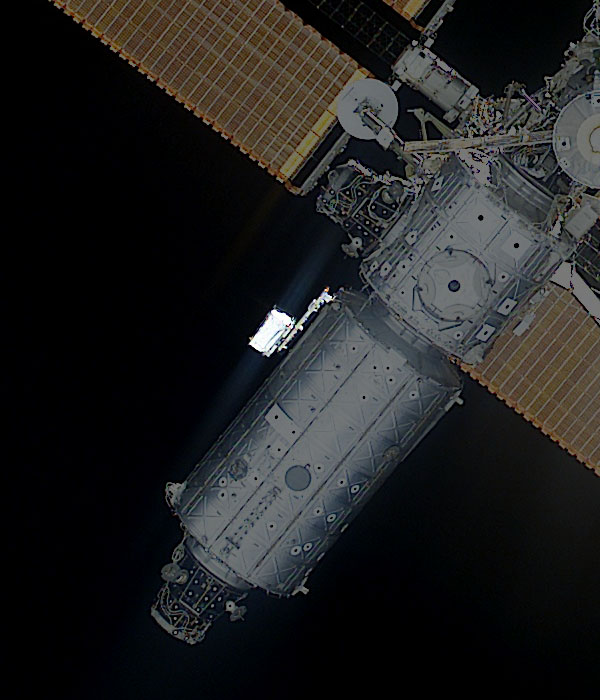

	ESP-1	Внешняя складская платформа ESP-1			5A.1 STS-102	Дискавери	8 марта 2001	-	-	-
	Канадарм2	Робот-манипулятор			6A. STS-100	Индевор	19 апреля 2001	17.6	0.35	4 899
	Квест	Объединённый шлюзовой отсек			7A. STS-104	Атлантис	12 июля 2001	5.5	4	6 064
	Пирс	Шлюзовой отсек			4R.	Прогресс М-СО1	15 сентября 2001	4.1	2.6	3 900

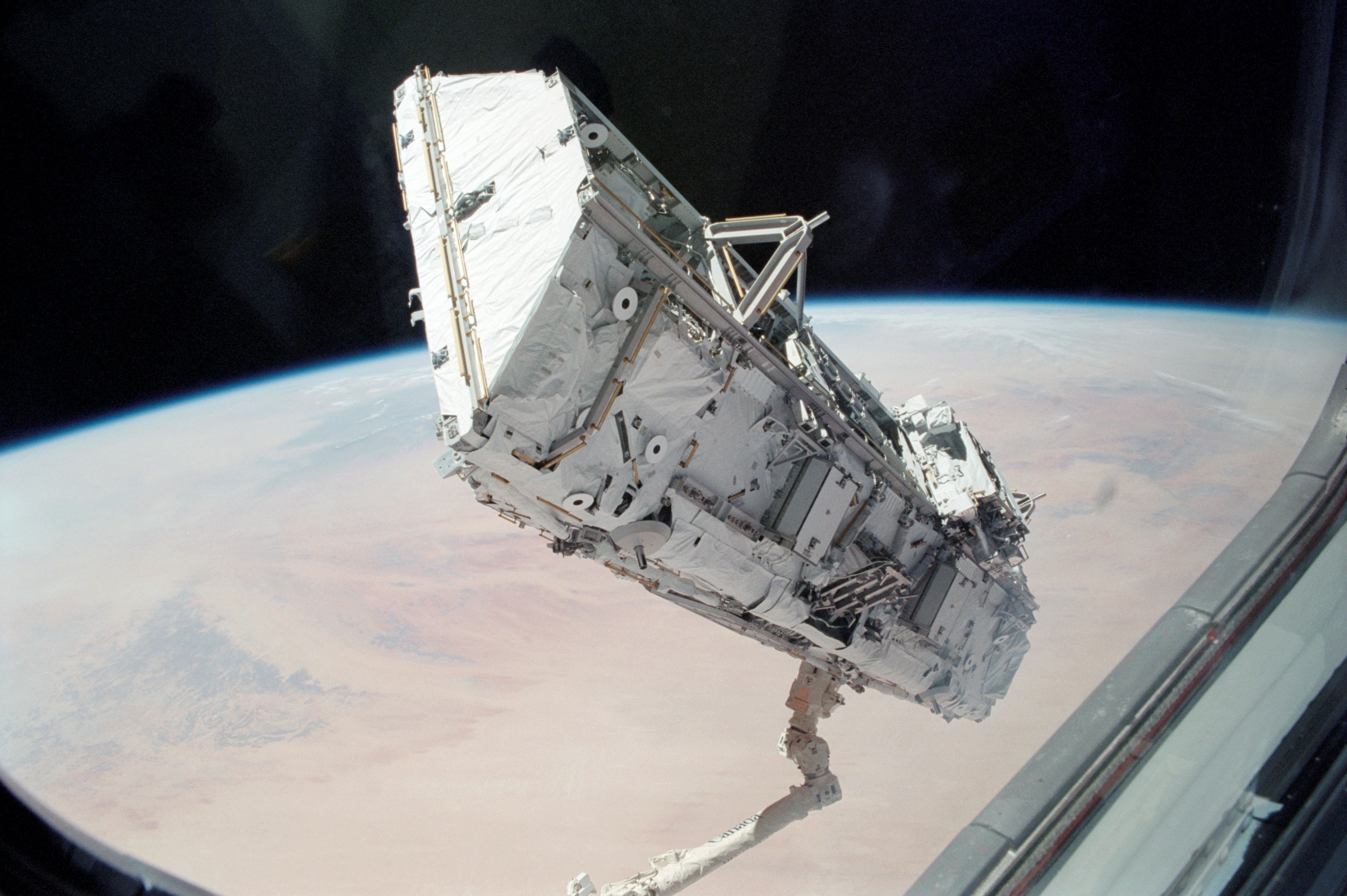

	S0	Центральная конструкционная основа			8A. STS-110	Атлантис	8 апреля 2002	13.4	4.6	13 970[2]

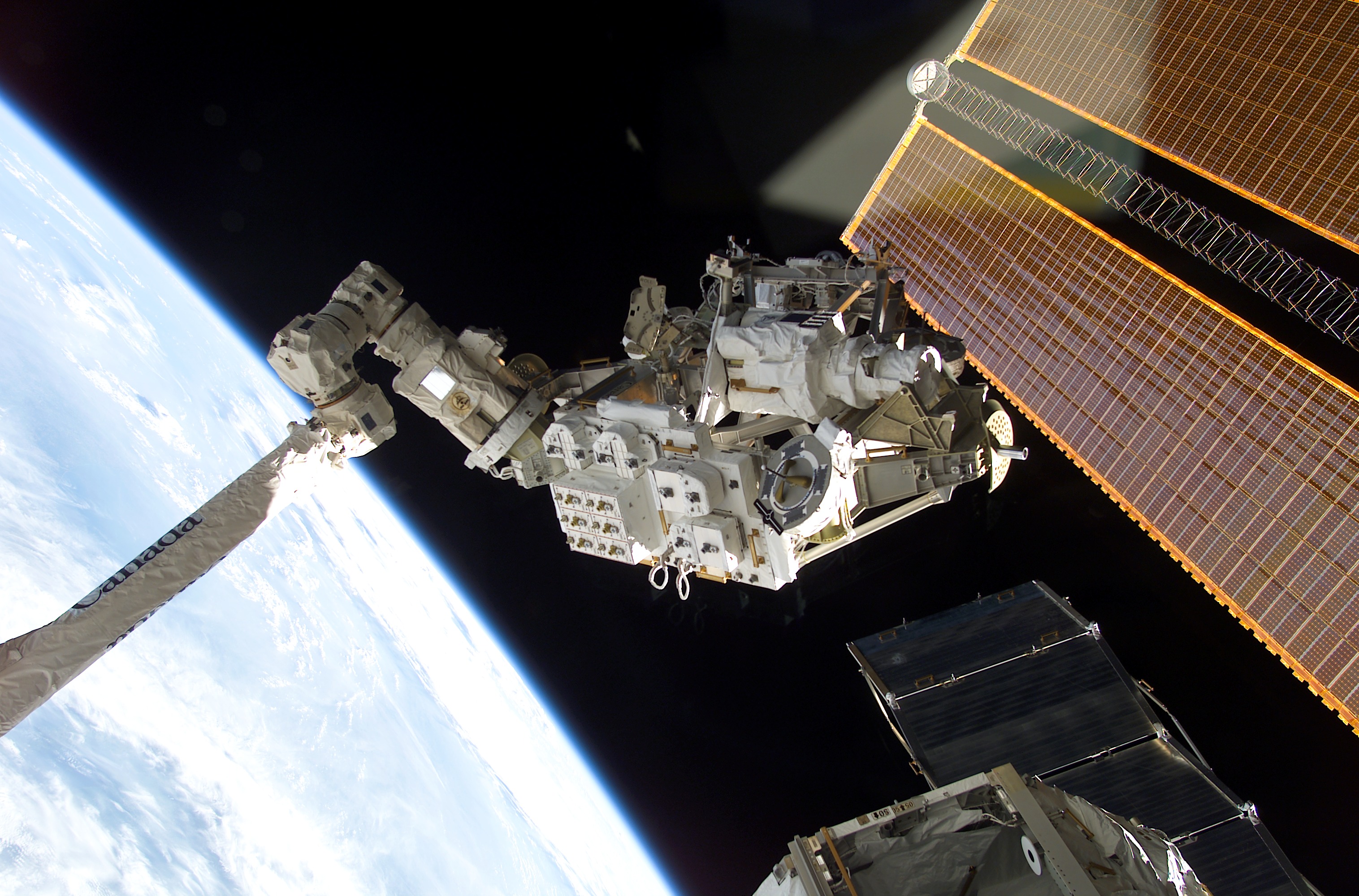

	Канадарм2	Мобильная Сервисная Система для Канадарм2			UF2. STS-111	Индевор	5 июня 2002	5.7	2.9	1 450
	S1	Направляющая для Канадарма-2			9A. STS-112	Атлантис	7 октября 2002	13.7	4.6	14 120[2]
	P1	Направляющая для Канадарма-2			11A. STS-113	Индевор	23 ноября 2002	13.7	4.6	14 000[2]
	ESP-2	Внешняя складская платформа ESP-2			LF1. STS-114	Дискавери	26 июля 2005	3.65	4.9	2 676 (пустой)
	P3/P4	Элемент крепления двух солнечных батарей			12A. STS-115	Атлантис	9 сентября 2006	13.8	4.9	15 900[3]
	P5	Сегмент для удлинения «P6»			12A.1 STS-116	Дискавери	9 декабря 2006	3.4	4.6	1 818[4]

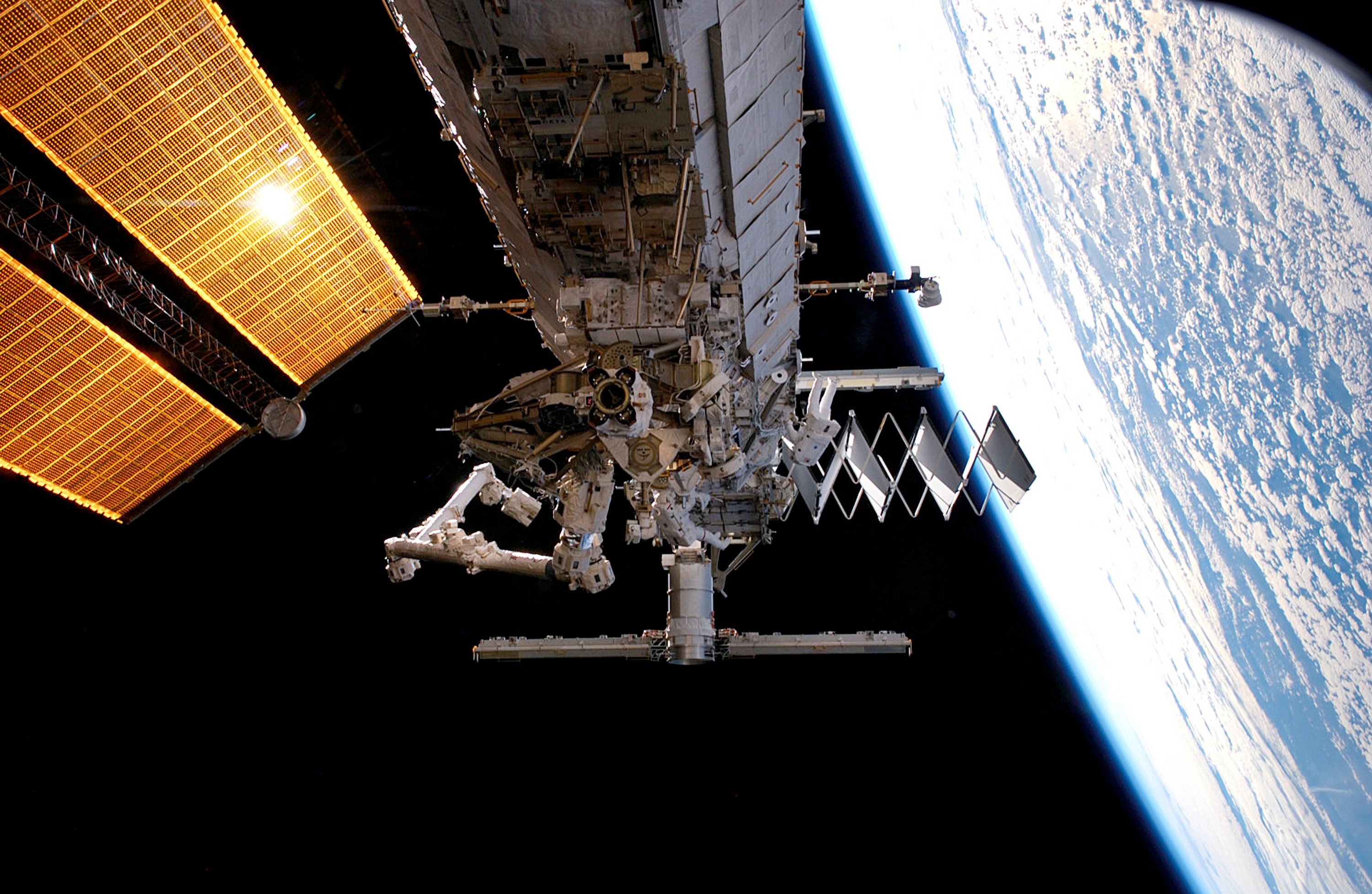

	S3/S4	Элемент крепления двух солнечных батарей			13A. STS-117	Атлантис	8 июня 2007	13.8	4.9	15 900[3]
	S5	Энергетический модуль с солнечными батареями			13A.1 STS-118	Индевор	8 августа 2007	13.7	3.9	12 598[4]

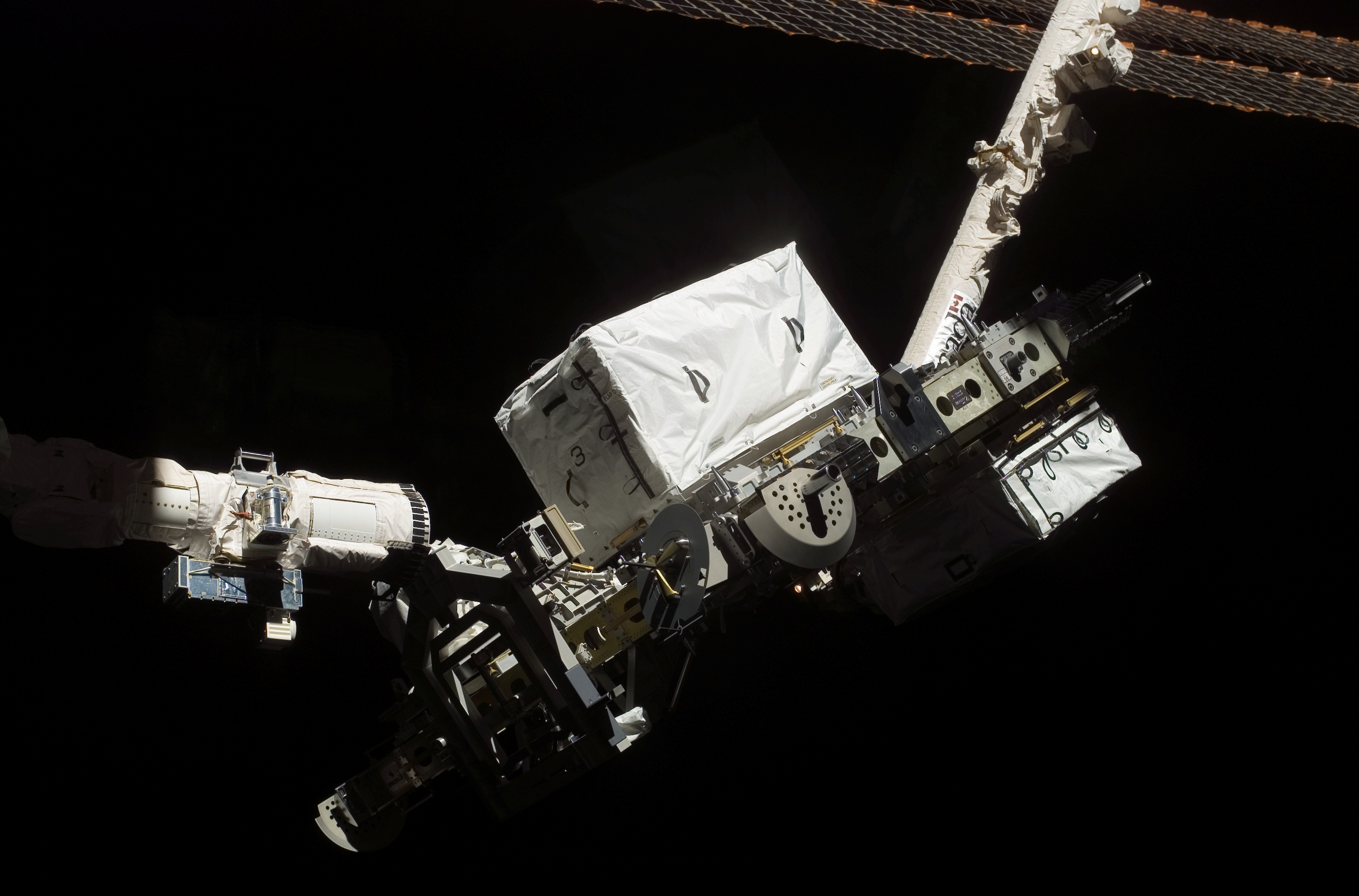

	ESP-3	Внешняя складская платформа ESP-3			13A.1 STS-118	Индевор	8 августа  2007	4	2.2	3 400[4]
	Гармония	Энергетический узел (Нод 2)			10A. STS-120	Дискавери	23 октября 2007	6.1	4.2	13 608
	Коламбус	Научная лаборатория			1E. STS-122	Атлантис	7 февраля 2008	6.87	4.49	12 800

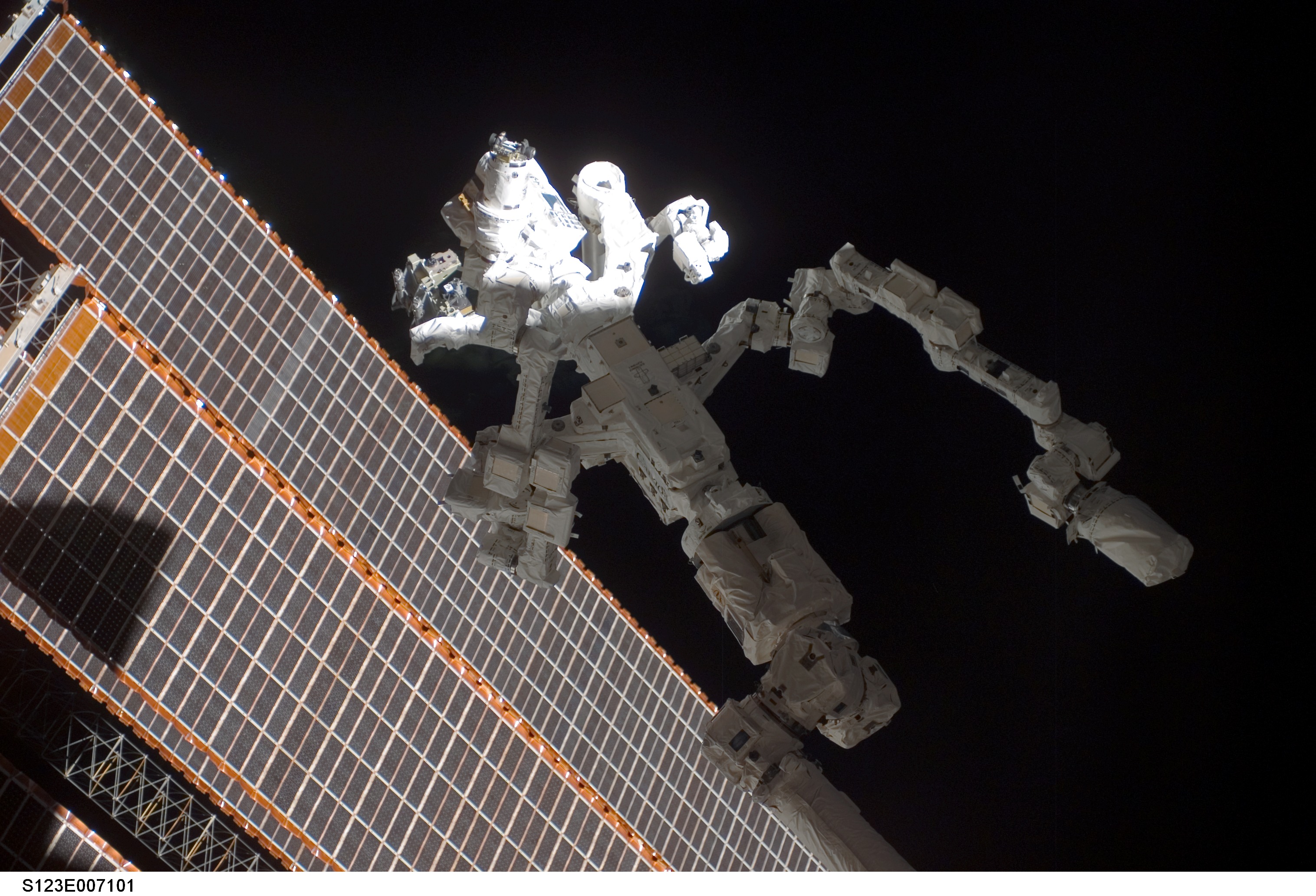

	Декстр	Робот-манипулятор			1J/A. STS-123	Индевор	11 марта 2008	-	-	-
	Кибо	Герметичная секция (ELM PS)			1J/A. STS-123	Индевор	11 марта 2008	3.9 (PS)	4.4 (PS)	4 200 (PS)
	Кибо	Герметичный отсек (PM) Дистанционный манипулятор (RMS)			1J. STS-124	Дискавери	31 мая 2008	11.2 (PM)	4.4 (PM)	15 900 (PM)
	MMC	Многоцелевой модуль снабжения			ULF2. STS-126	Индевор	10 ноября  2008	-	-	-
	S6	Энергетический модуль			15A. STS-119	Дискавери	15 марта  2009	73.2	10.7	15 900

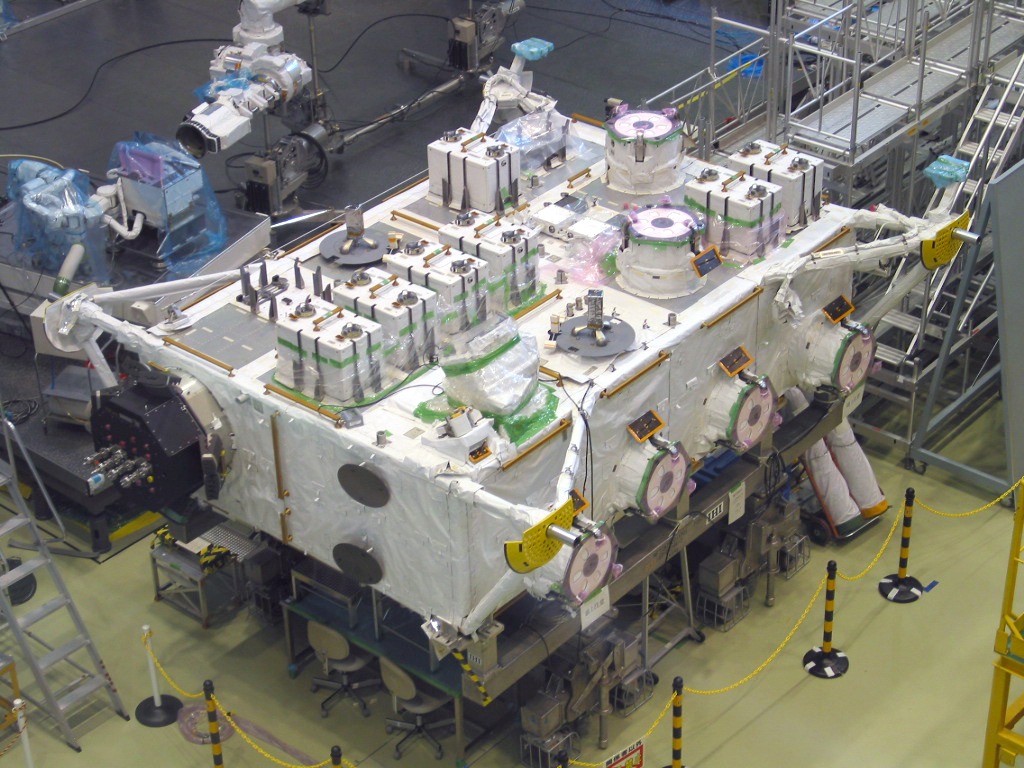

	Кибо (EF)	Внешняя экспериментальная платформа			2J/A. STS-127	Индевор	15 июля 2009	-	-	-
	MMC	Многоцелевой модуль снабжения			17A. STS-128	Дискавери	29 августа 2009	-	-	-
	Поиск[5]	Малый исследовательский модуль-2			5R.	Прогресс М-МИМ2	10 ноября 2009	-	-	-
	Т.С.П. 1 и 2	Транспортно-складские палеты 1 и 2			ULF3. STS-129	Атлантис	16 ноября 2009	-	-	-
	Транквилити	Системы жизнеобеспечения (Нод 3)			20A. STS-130	Индевор	8 февраля 2010	-	-	-

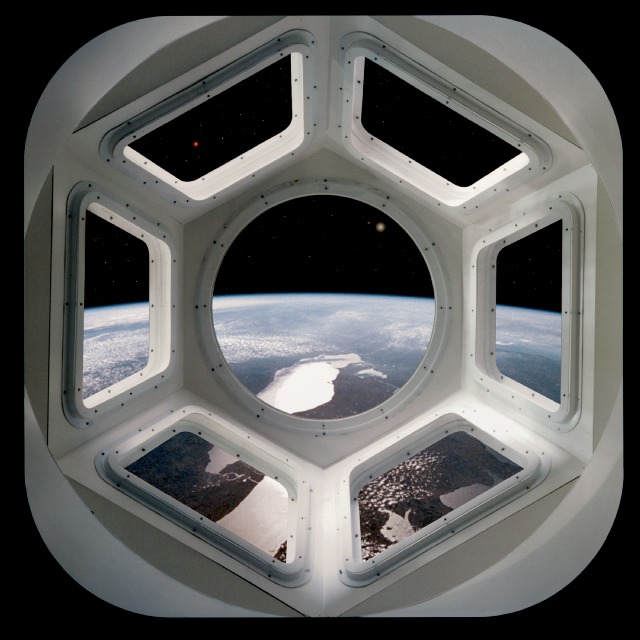

	Купол	Наблюдательный купол			20A. STS-130	Индевор	8 февраля 2010	1.5	2.95	1 800
	MMC	Многоцелевой модуль снабжения			ULF4. STS-131	Дискавери	5 апреля 2010	-	-	-
	Рассвет[6]	Стыковочно-грузовой модуль (МИМ-1)			19A. STS-132	Атлантис	18 мая 2010	6	2,35	8 015
	MMC	Многоцелевой модуль снабжения			ULF5. STS-133	Дискавери	26 февраля 2011	-	-	-
	Т.С.П. 4	Транспортно-складские палеты 4			ULF5. STS-133	Дискавери	26 февраля 2011	-	-	-
	AMS-02	Магнитный альфа-спектрометр			ULF6 STS-134	Индевор	19 апреля 2011	?	?	6731
	OBSS				ULF6 STS-134	Индевор	19 апреля 2011	?	?	?
	Т.С.П. 3	Транспортно-складские палеты 3			ULF6 STS-134	Индевор	19 апреля 2011	?	?	?
	Наука	Многофункциональный лабораторный модуль (ФГБ-2)			3R.		Июль 2013	13	4,11	до 24000
	ERA	Робот-манипулятор			3R.		2011 ?	?	?	?

Фотогалерея этапов сборки МКС

•

  1 A/R
  20 ноября 1998
•

  2A
  4 декабря 1998
•

  1R
  12 июля 2000
•

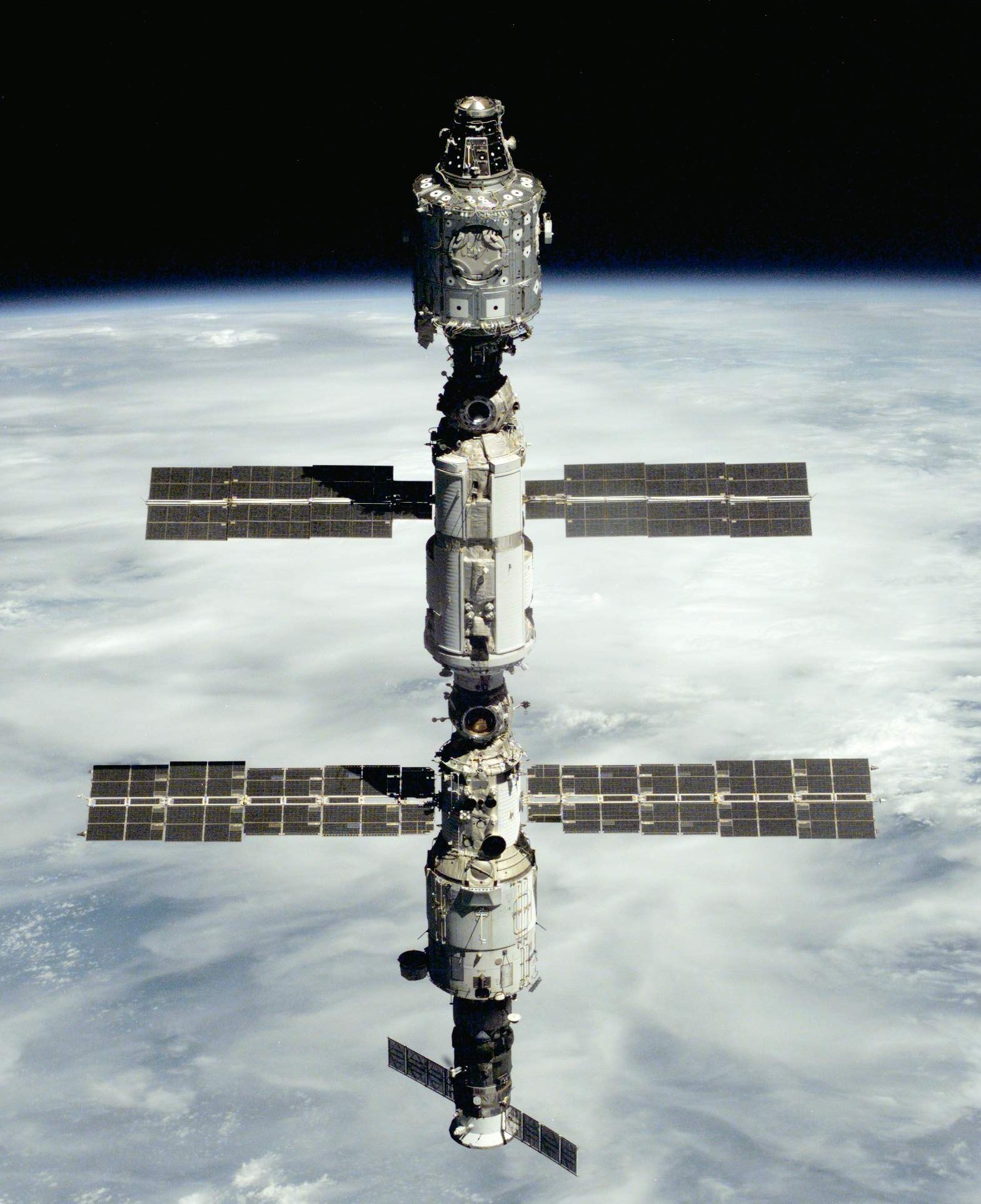

  3A
  11 октября 2000
•

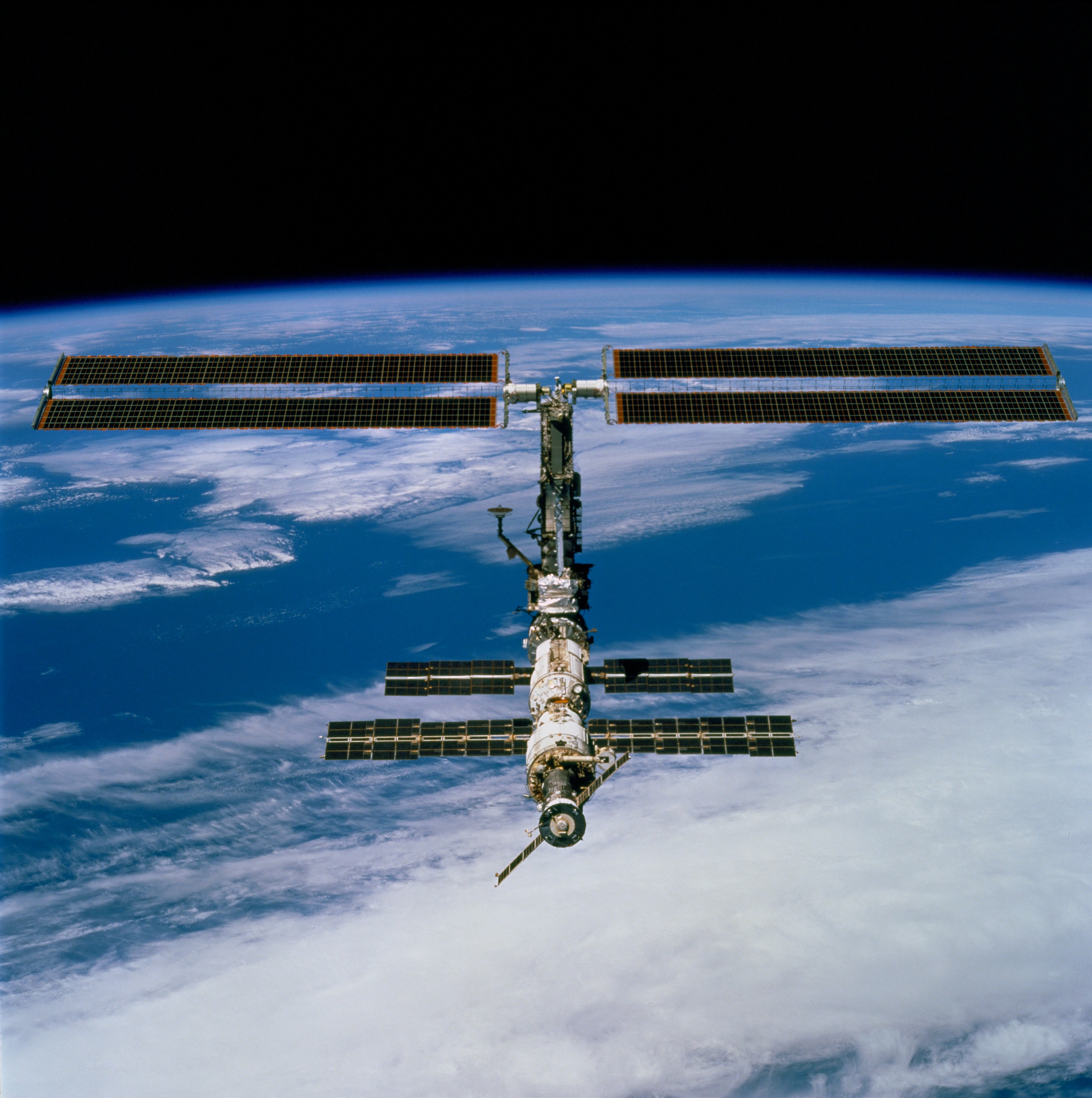

  4A
  30 ноября 2000
•

  5A
  7 февраля 2001
•

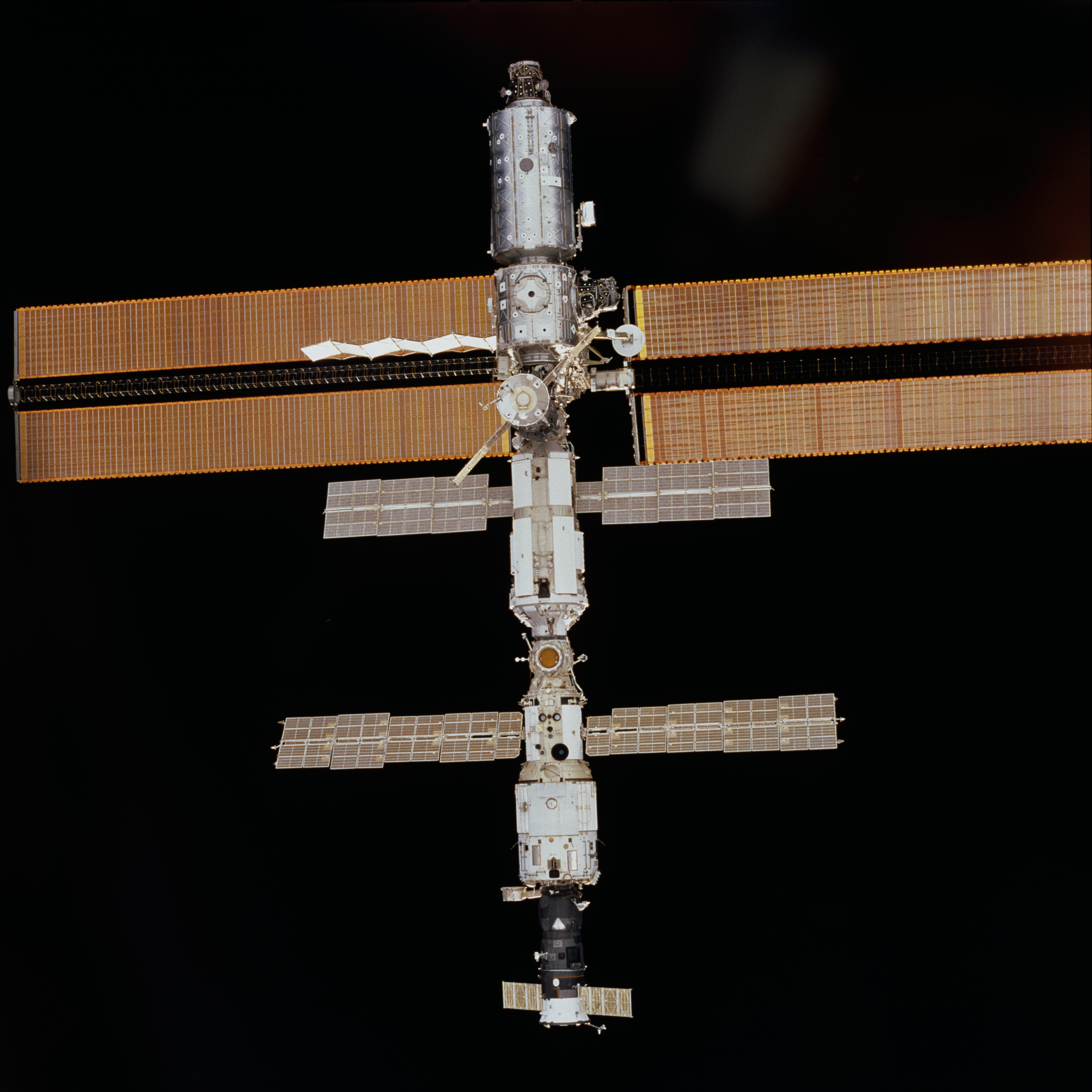

  5A.1
  18 марта 2001
•

  6A
  19 апреля 2001
•

  7A.1
  20 августа 2001
•

  4R
  16 декабря 2001
•

  8A
  17 апреля 2002
•

  9A
  16 октября 2002
•

  11A
  23 ноября 2002
•

  LF 1
  август 2005
•

  ULF 1.1
  17 июля 2006
•

  12A
  17 сентября 2006
•

  12A.1
  19 декабря 2006
•

  13A
  19 июня 2007
•

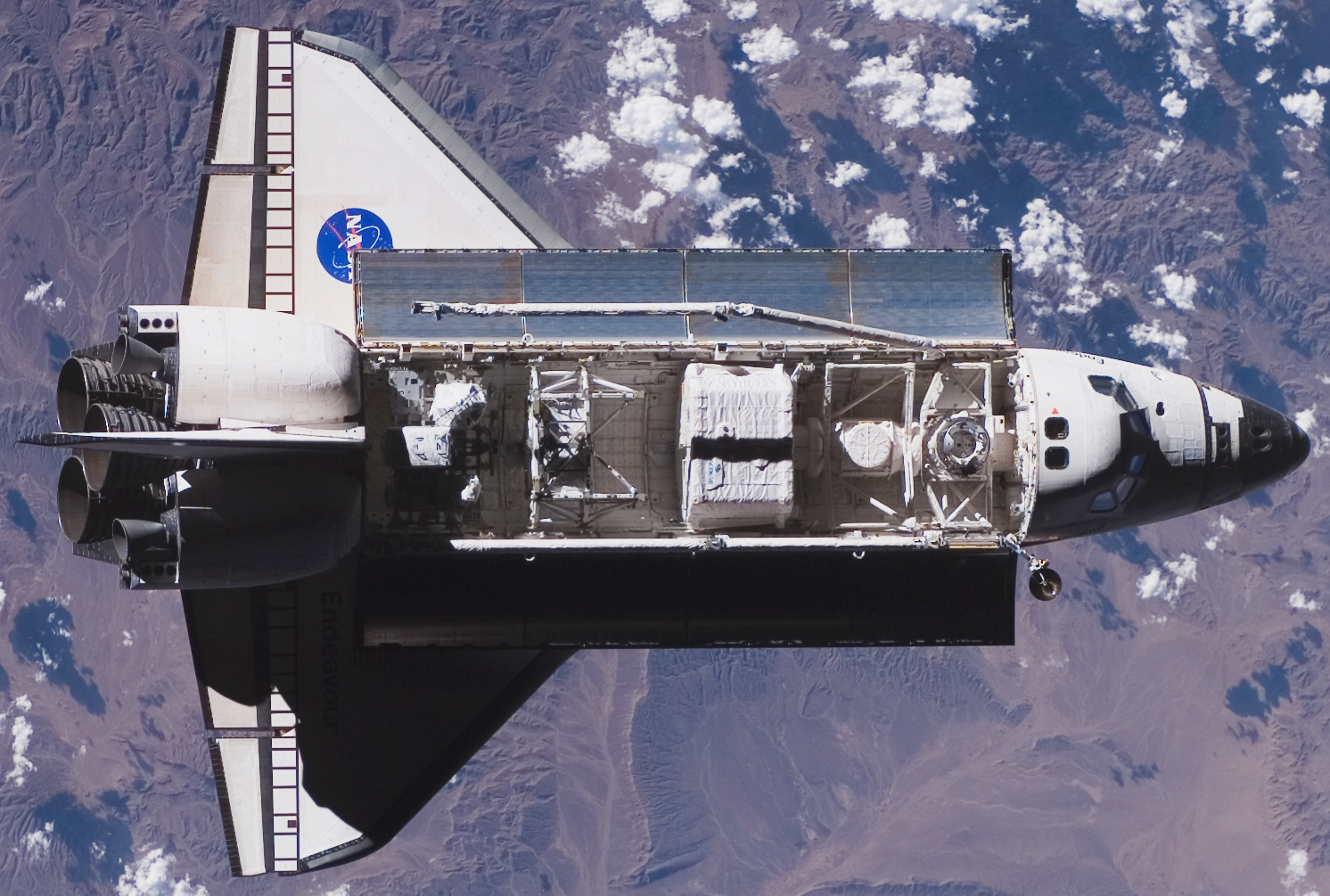

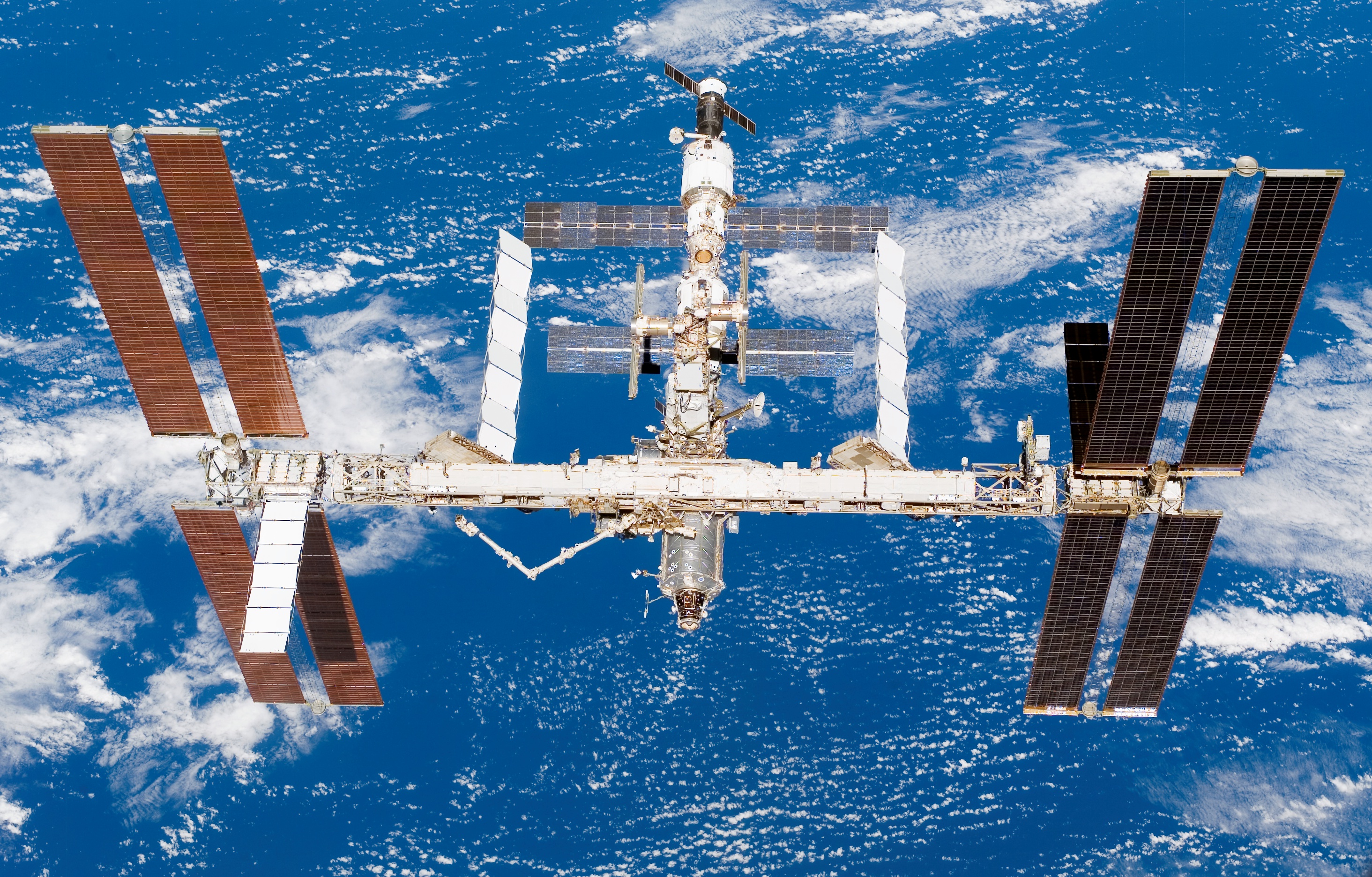

  13A.1
  18 августа 2007
•

  10A
  23 октября 2007
•

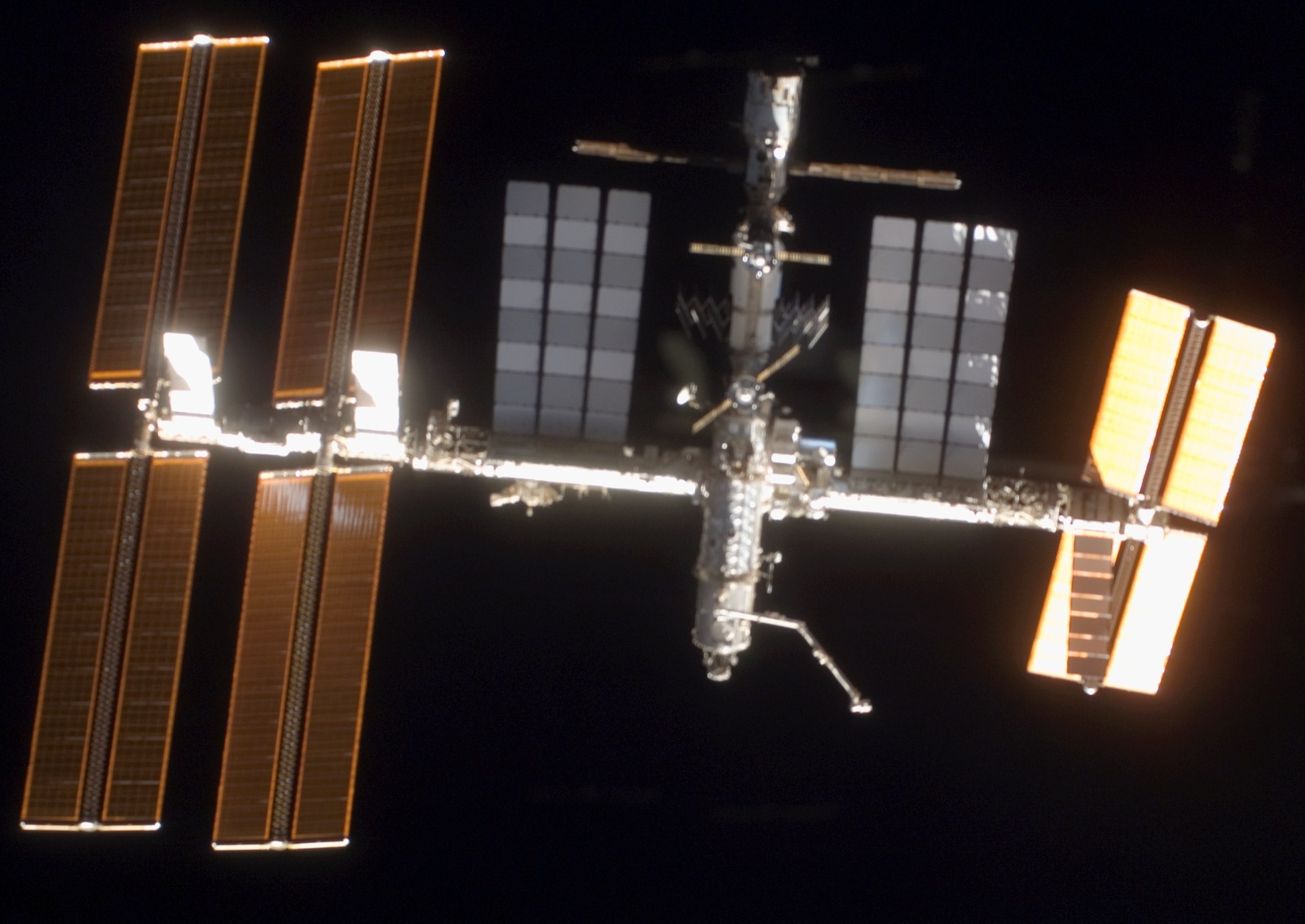

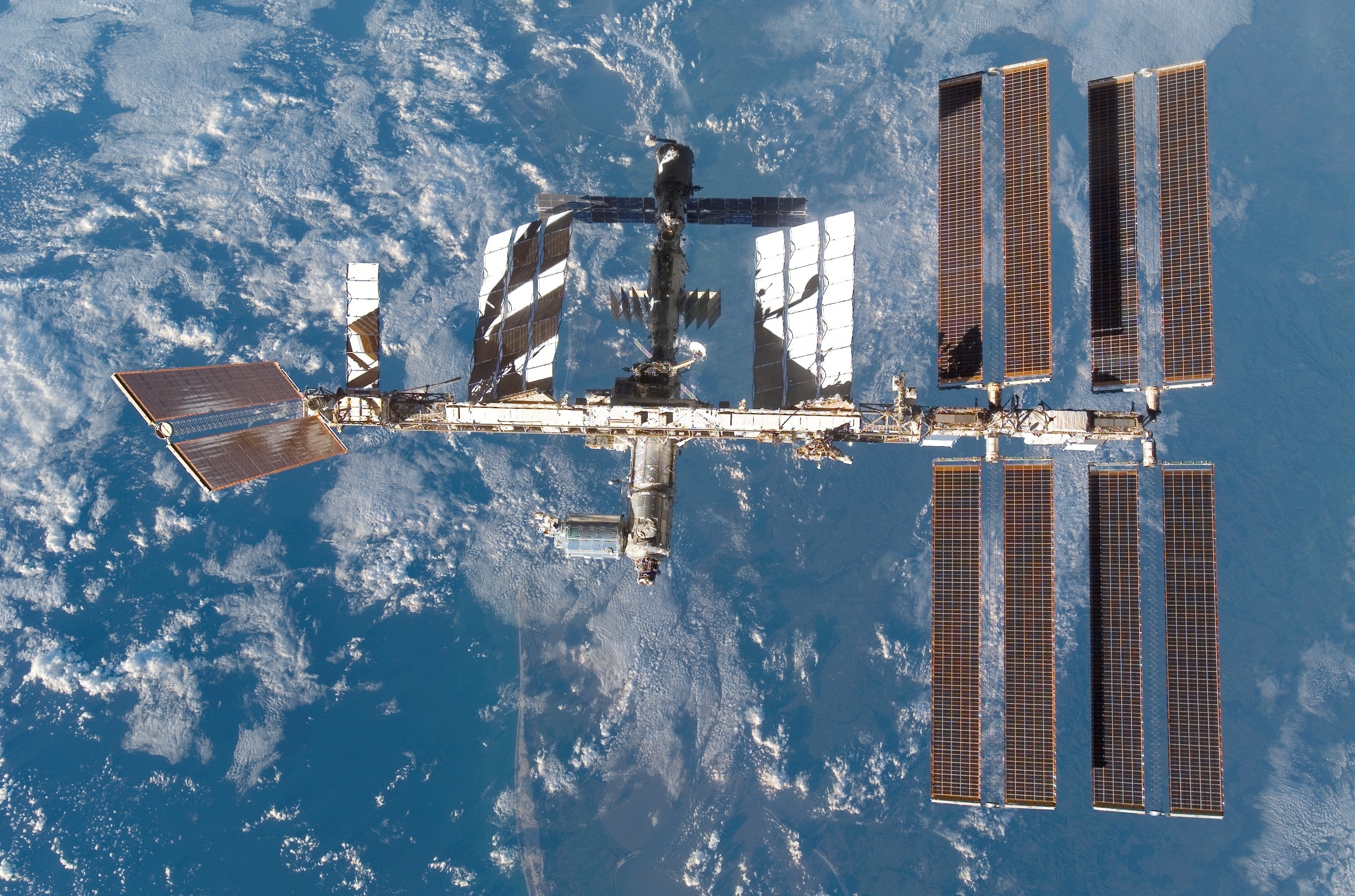

  1E
  18 февраля 2008
•

  1J/A
  11 марта 2008
•

  1J
  11 июня 2008
•

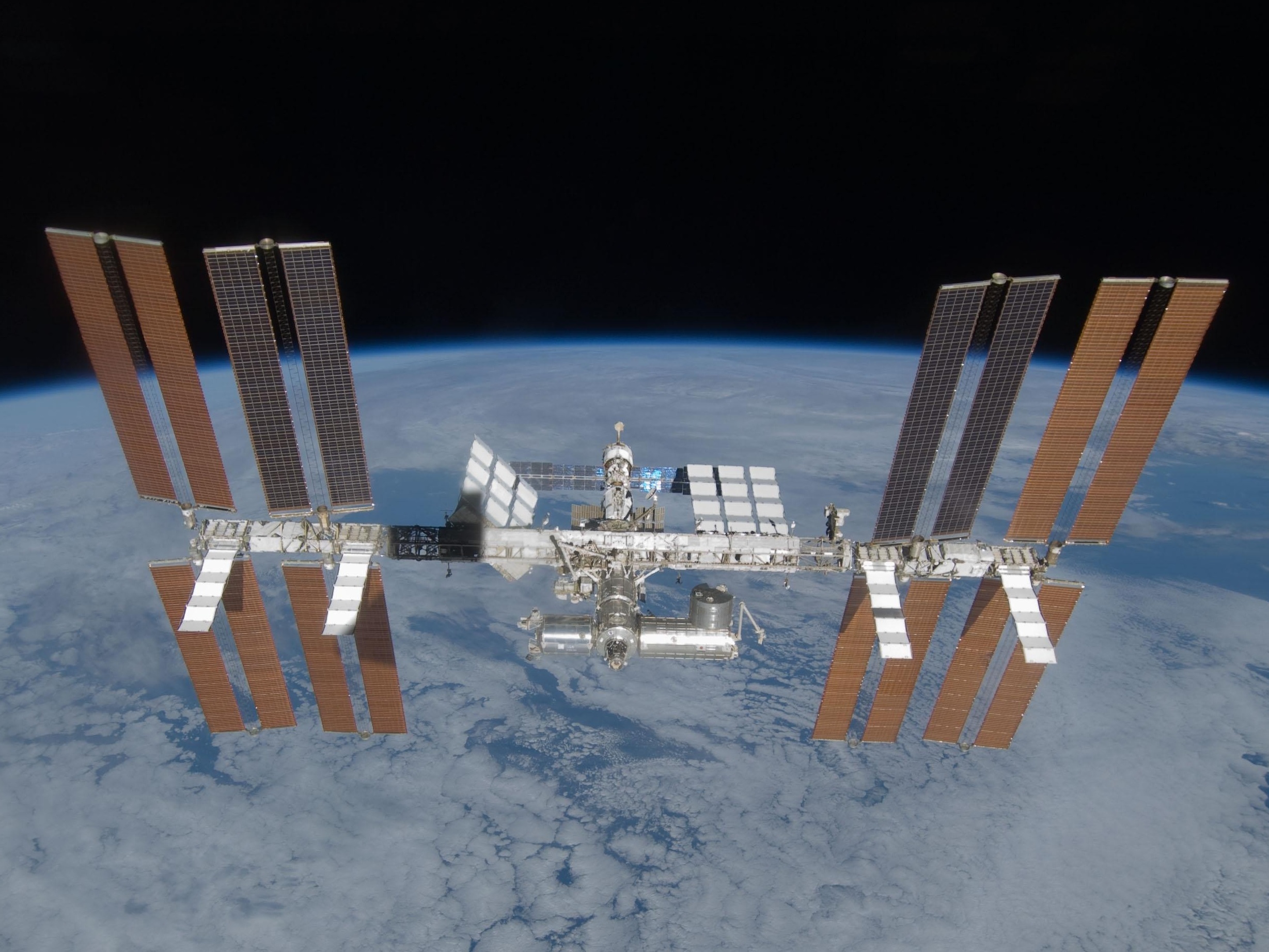

  15A
  20 марта 2009
•

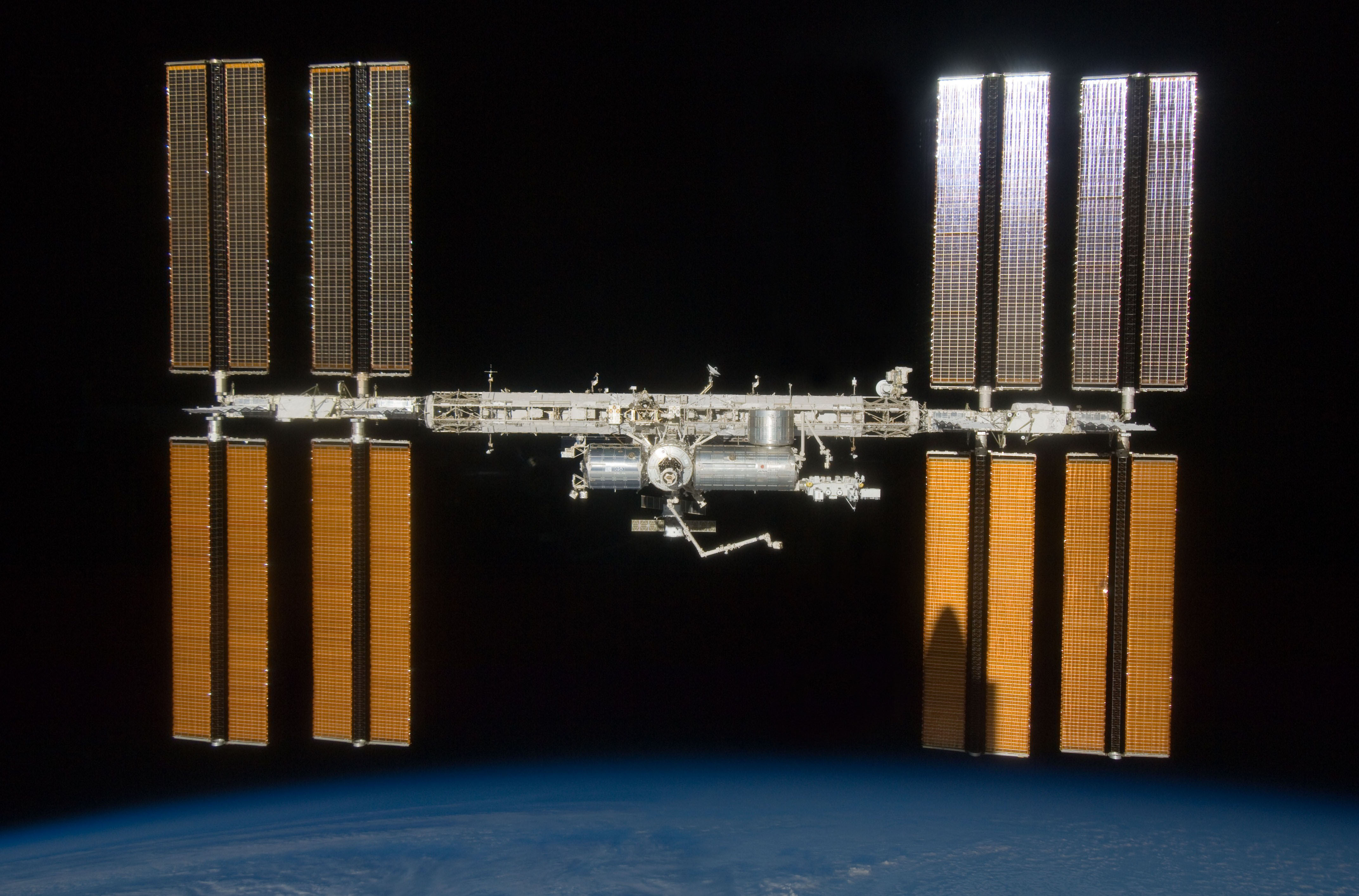

  2J/A
  15 июля 2009
•

  5R
  10 ноября 2009
•

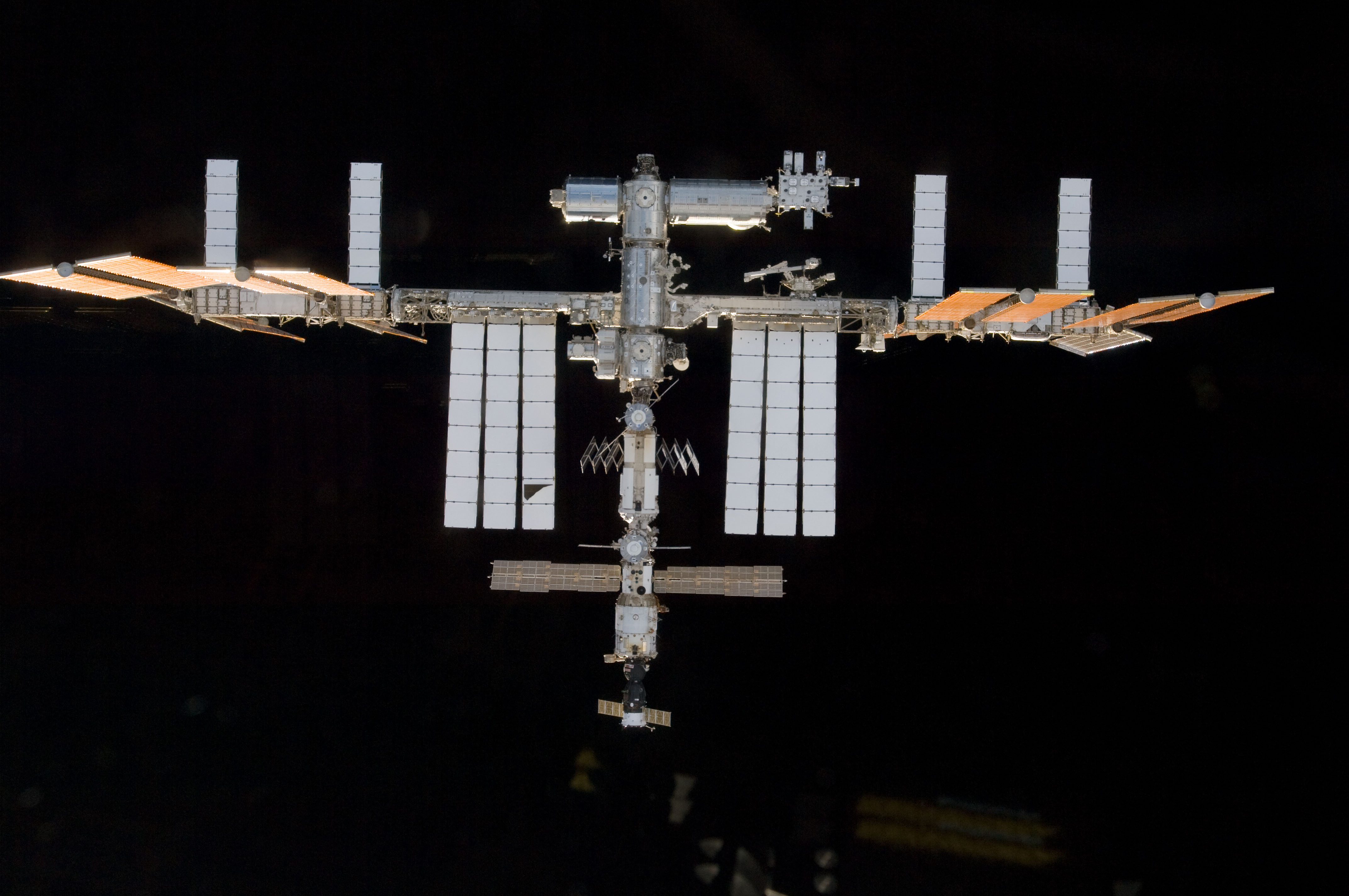

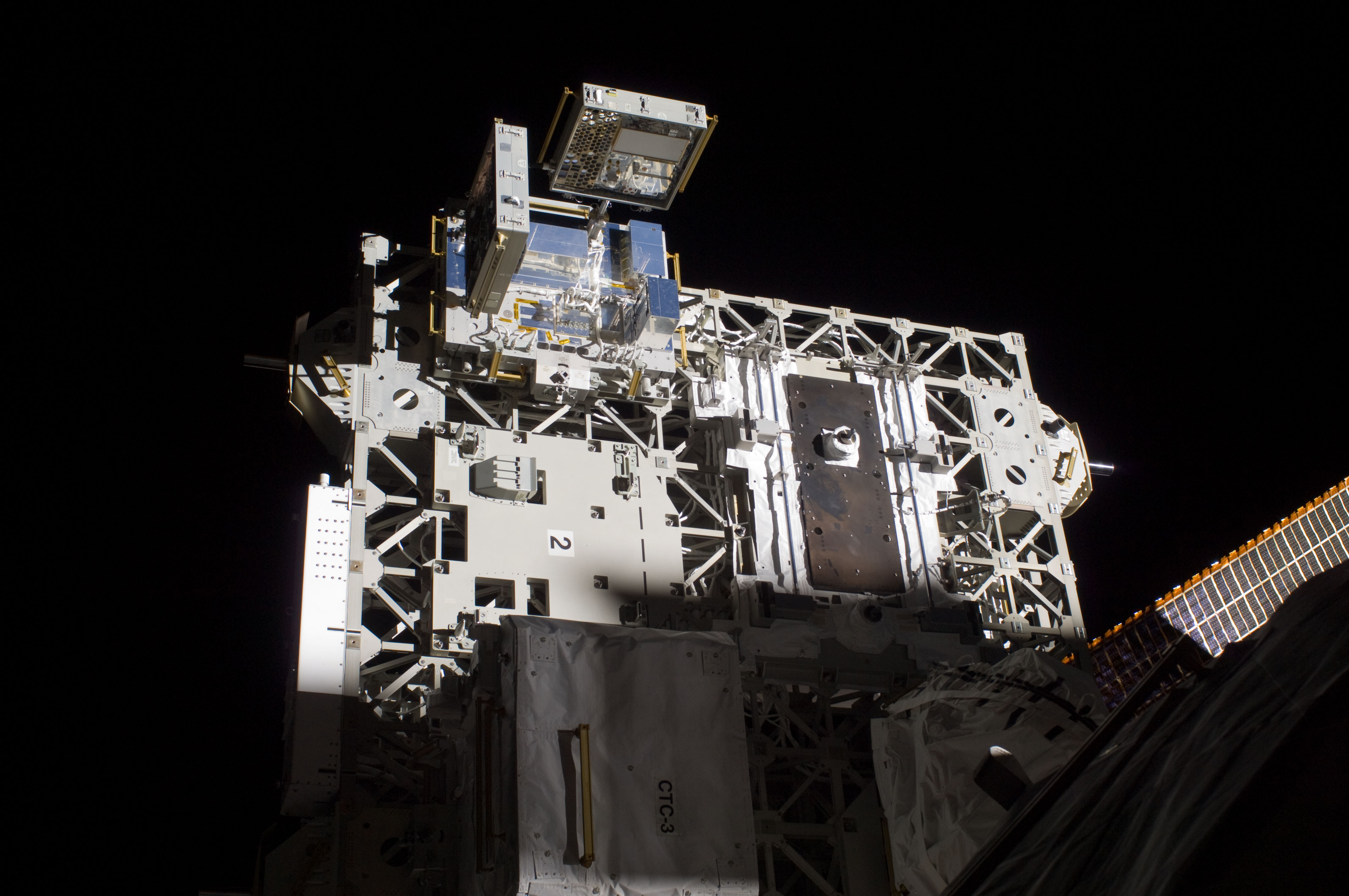

  ULF3
  16 ноября 2009
•

  19A
  23 мая 2010
