Р-40

Эта статья — о ракетном оружии. Об истребителе времён Второй мировой войны см. Curtiss P-40.

Р-40
по кодификации НАТО — AA-6 Acrid
Р-40ТД-1 под крылом МиГ-31, МАКС-1999.
Тип	УРВВ средней дальности
Статус	эксплуатируется
Разработчик	/ ГосМКБ «Вымпел»
Главный конструктор	М. Р. Бисноват
Годы разработки	с 1962
Начало испытаний	август 1968 - февраль 1970
Принятие на вооружение	12 февраля 1971
Производитель	Завод им. Артема (Киев)
Основные эксплуатанты	ВВС СССР ВВС России
Модификации	Р-40Р (ПРЛГСН) Р-40Т (ИКГСН) Р-40РД Р-40ТД Р-40РД-1 Р-40ТД-1 ↓подробнее
Основные технические характеристики: * дальность пуска: до 36 км (для Р-40Т) * скорость полёта: > 5 М * боевая часть: осколочно-фугасная, 38 кг
↓Все технические характеристики
Изображения на Викискладе

Р-40 (К-40, «изделие 46», по классификации МО США и НАТО — AA-6 Acrid, рус. едкий) — советская (российская) ракета класса «воздух—воздух» средней дальности.

История создания

В 1962 году в ОКБ-4 под руководством Матуса Рувимовича Бисновата было начато проектирование ракеты Р-40. Ракета создавалась специально для вооружения истребителя-перехватчика МиГ-25П и предназначена для поражения высотных скоростных и низколетящих воздушных целей — самолетов и крылатых ракет в широком диапазоне применения при наличии огневого и помехового противодействия.

Конструкция

Ракета Р-40 имела высокие энергобаллистические характеристики, обеспечивала скорости полета с числом Маха > 5, что привело к необходимости впервые использовать титан в качестве материала планера ракеты и решить ряд технических проблем по охлаждению агрегатов и созданию стойкого к кинетическому нагреву обтекателя. В качестве материала обтекателя РГС впервые применён жаростойкий ситалл.

Ракета разрабатывалась с двумя головками самонаведения:

• с полуактивной радиолокационной импульсной головкой ПАРГ-12 (МНИИ «Агат»)
• с инфракрасной головкой Т-40А1, разработанной в ЦКБ-589.

Соответственно ракеты получили индексы Р-40Р и Р-40Т (тепловая).

Дальность стрельбы ракетой Р-40Р была первоначально 50 км^{[источник не указан 226 дней]}.

Ракета Р-40 создана по аэродинамической схеме «утка». Большая высотность в Р-40 достигалась за счет развитого крыла, ослабляющего влияние синхронных ошибок головки самонаведения, увеличение: запаса топлива и разнесенной по длине ракеты боевой части, которая находилась как в середине корпуса, так и в хвосте.

Двигатель ракеты марки П1Д-134 твердотопливный. Вес топлива 118 кг^{[источник не указан 226 дней]}. Осколочно-фугасная боевая часть весом 35 кг была разработана в ГСКБ-47^{[источник не указан 226 дней]}. Боевая часть оснащена 2-канальным активным радиолокационным помехозащищенным взрывателем. Радиус эффективного поражения 7 м. Возможно, был вариант со специальной БЧ.

Модификации

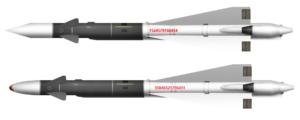

Р-40Р (вверху) и Р-40Т (внизу)

• Р-40Р — с полуактивной радиолокационной импульсной головкой самонаведения ПАРГ-12 разработки НИИ «Агат»
• Р-40Т — с тепловой головкой самонаведения Т-40А1 разработки ЦКБ-589
• Р-40РД — модификация Р-40Р, толчком к созданнию которой, послужил инцидент с угоном в Японию 6 сентября 1976 года самолёта МиГ-25П лётчиком ВВС СССР В. Беленко. В целях совместимости нового БРЭО МиГ-25ПД, ракета была оснащена ГСН РГС-25, созданной на базе РГС-24 ракеты Р-24. Ракета способна селектировать цели на фоне подстилающей поверхности.
• Р-40ТД — модификация Р-40Т, созданная одновременно с Р-40РД, с усовершенствованной ГСН 35Т1.
• Р-40РД-1 — модификация Р-40РД, оснащена комбинированным радиооптическим взрывателем «Бекас» и более мощной БЧ
• Р-40ТД-1 — модификация Р-40ТД, оснащена комбинированным радиооптическим взрывателем «Бекас» и более мощной БЧ

Тактико-технические характеристики

• Полная длина:
  • Для Р-40Р — 6760 мм
  • Для Р-40Т — 6360 мм
• Диаметр: 300 мм
• Размах крыла: 1450 мм
• Масса ракеты:
  • Для Р-40Р — 455 кг
  • Для Р-40Т — 466 кг
• Дальность до цели:
  • Для Р-40Р — 2-30 км
  • Для Р-40Т — 2-36 км
• Высота цели:
  • Для Р-40Р — 2500-27000 м
  • Для Р-40Т — 800-30000 м
• Скорость полёта: > 5 М
• Боевая часть: осколочно-фугасная
  • Масса БЧ: 38 кг
• Тип ПУ: АПУ-84-46
• Носители: Миг-25П, МиГ-31

Литература

• Марковский В., Перов К. Ракета находит цель. Советские авиационные ракеты «воздух-воздух» (рус.) // Крылья Родины. — М., 1995. — № 9. — С. 23-25. — ISSN 0130-2701.
