Катушка зажигания

Катушка зажигания

У этого термина существуют и другие значения, см. Катушка (значения).

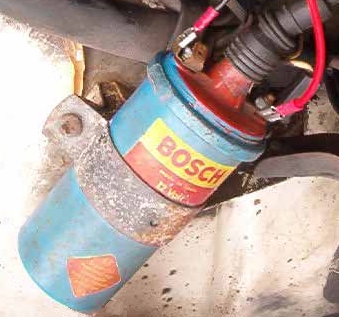

Катушка системы зажигания двигателя (часто называемая «бобина») — элемент cистемы зажигания, который служит для преобразования низковольтного напряжения, поступающего от аккумуляторной батареи или генератора, в высоковольтное.

Основная функция катушки зажигания — генерация высоковольтного электрического импульса на свече зажигания.

Устройство

Контактная батарейная система зажигания

Катушка зажигания представляет собой высоковольтный импульсный повышающий трансформатор (упрощённая катушка Румкорфа) системы зажигания ДВС, первичная обмотка которого имеет сравнительно небольшое количество витков толстого провода и рассчитана на импульсы низкого напряжения, например 12 вольт (6 вольт на старых автомобилях и мотоциклах), вторичная обмотка выполнена из тонкого провода с большим количеством витков, благодаря чему во вторичной обмотке создаётся высокое импульсное выходное напряжение до 25.000 — 35.000 вольт по формуле: напряжение = индукция в витке × количество витков. Высокое напряжение от катушки зажигания с помощью высоковольтного кабеля подаётся на распределитель (трамблер), от него с помощью высоковольтных кабелей напряжение распределяется по свечам зажигания. Высокое напряжение обеспечивает искру между электродами свечи, тем самым воспламеняя топливо-воздушную смесь.

Раньше катушки зажигания делали с незамкнутым магнитопроводом, в настоящее время появились трансформаторы зажигания с замкнутым магнитопроводом.

Принцип действия

Принцип действия любой катушки зажигания следующий. Через первичную обмотку катушки зажигания протекает постоянный ток. В момент, когда нужна искра, цепь первичной обмотки разрывается размыканием контактов прерывателя, механически связанных с кулачком на вале, или с помощью электронных (транзисторных или тиристорных) ключей, в которых управляющий импульс формируется электронной схемой (контактной или бесконтактной, содержащей датчик Холла). Согласно закону электромагнитной индукции, э.д.с., индуцируемая изменением силы тока в соседнем контуре, равна

$\mathcal{E}=-L_{12} \frac{dI}{dt}$,

учитывая мгновенное изменение силы тока (одномоментное размыкание), следовательно, большое значение производной, а также взаимную индукцию обмоток $L_{12}\propto N_1 N_2$, где $N_2$ очень большое число (десятки тысяч витков), во вторичной обмотке наводится импульс э.д.с. амплитудой в десятки киловольт. Высокий потенциал от катушки передаётся на свечи с помощью высоковольтных проводов (изначально применённых Г. Хонольдом в системе зажигания с магнето), и обеспечивает искру пробоя между электродами свечи зажигания.

Схема включения двухискровой катушки зажигания

На некоторых образцах мото- и автотехники с двухцилиндровыми двигателями (например, мотоциклы «Днепр», автомобили «Ока») применяются двухискровые катушки зажигания (искра проскакивает одновременно на двух свечах). Топливо-воздушная смесь воспламеняется только в одном цилиндре, так как в другом проходит такт выпуска и воспламеняться нечему.

В последнее время получили распространение выносные катушки зажигания на каждую свечу (по числу цилиндров).

Добавочное сопротивление

Двигатель автомобиля ГАЗ-63
Под цифрой 18 — катушка зажигания, 17 — добавочное сопротивление.

В ряде случаев последовательно первичной обмотке катушки зажигания включается добавочное сопротивление (или дополнительный резистор). На низких оборотах контакты прерывателя оказываются бо́льшую часть времени в замкнутом состоянии и через обмотку протекает ток, более чем достаточный для насыщения магнитопровода. Избыточный ток бесполезно нагревает катушку.

Спираль дополнительного резистора изготавливается из стального сплава, при нагревании которого резко увеличивается температурный коэффициент электрического сопротивления. При прохождении избыточного тока сопротивление спирали увеличивается и сила тока уменьшается, таким образом происходит автоматическое регулирование. На высоких оборотах, когда контакты бо́льшую часть времени разомкнуты, нагрев резистора менее значителен (сопротивление спирали невелико). При запуске двигателя добавочное сопротивление шунтируется контактами реле стартера, тем самым повышается энергия электрической искры на свече зажигания.

Некоторые неопытные водители пытаются (бесполезно или с большим трудом) запустить пусковой рукояткой («кривым стартером») двигатель при «севшем» аккумуляторе, не зная, что нужно принудительно временно шунтировать добавочный резистор (какой-нибудь проволочкой).
