Олимпик (радиоприёмник)

Радиоприёмник «Олимпик» первой модели, вид спереди

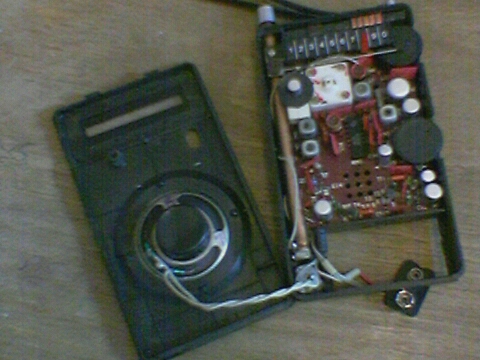

Радиоприёмник «Олимпик» первой модели, внутренности

О пассажирском лайнере с аналогичным названием смотри Олимпик

«Олимпик» — серия супергетеродинных радиоприёмников, выпуск первой модели которой был приурочен к Олимпиаде 1980 года, проходившей в Москве. Радиоприёмники выпускались Светловодским заводом «Олимп», Украина. Некоторые модели выпускались также Производственным объединением «Алатау», Казахстан.

Характеристики

Питание от батареи напряжением 9 В.

Диапазон средних волн, один или два диапазона коротких волн, в зависимости от модели.

Модельный ряд и архитектура

Все радиоприёмники серии содержат однокристалльный ВЧ тракт на интегральной микросхеме К174ХА2 (аналог TCA440). Для выделения промежуточной частоты используется фильтр сосредоточенной селекции либо пьезофильтр. УМЗЧ выполнен, в зависимости от модели, на четырёх или пяти транзисторах.

Радиоприёмники имеют разъёмы для подключения монофонического ушного телефона, при этом громкоговоритель автоматически отключается. Компоновка всех радиоприёмников серии вертикальная.

Известные модели:

«Олимпик»

Первая и самая классическая модель серии. В тракте ПЧ используется фильтр сосредоточенной селекции. УМЗЧ на четырёх транзисторах: КТ315Б (первый каскад), КТ209Б (второй каскад), КТ315Б и КТ209Б (двухтактный бестрансформаторный выходной каскад)^[1].

«Олимпик-2»

Отличается дизайном и изменённой схемой. В тракте ПЧ используется пьезофильтр. В УМЗЧ для задания режима выходного каскада вместо резисторов используются два диода

«Олимпик-305»

«Олимпик-401»

«Олимпик-402»

Аппарат с более современным дизайном и двумя КВ диапазонами вместо одного. От предыдущих моделей отличается низким качеством КПЕ. Выпускался в двух вариантах, с УМЗЧ на четырёх либо пяти транзисторах. Второй вариант УМЗЧ использует дополнительный транзистор КТ315Б для стабилизации режима выходного каскада^[2]. ^[3].

«Олимпик-403»

Радиоприёмник, оборудованный часами с ЖКИ. В отличие от предыдущих моделей, имеет только диапазон СВ (вероятно, для сохранения цены на доступном уровне, несмотря на добавление часов), и питается от трёх элементов 316. Редкая модель^[4].

Интересные факты

Аудиоплеер iPod, появившийся значительно позже радиоприёмника «Олимпик» первой модели, во многом копирует его дизайн. Возможно, это не совпадение.

На корпусе радиоприёмника более поздней модели серии — «Олимпик-402» — изображён корабль, что, возможно, является намёком на пассажирский лайнер Олимпик
