Горячий башмак

Горячий башмак

У этого термина существуют и другие значения, см. Башмак (значения).

Горячий башмак — приспособление на фотоаппарате, предназначенное для механического и электрического присоединения, как правило, фотовспышки. Предшественником был холодный башмак — у него отсутствует электрическое присоединение.

История

Холодный башмак для фотовспышки с механическим синхронизатором от фотокамеры Смена 8М

Первый башмак для аксессуаров был установлен на прототипе камеры Leica в 1913 году, однако он использовался не для вспышки, а для установки на камеру сменного дальномера. Холодный башмак применялся для самой массовой фотокамеры — Смены 8М —, для лампы-вспышки (синхронизация осуществляется механическим способом, через кнопку спуска). Один из первых известных случаев использования горячего башмака (башмака с электрическим синхроконтактом) — камера Univex Mercury CC, 1938 года разработки, для установки вспышки^[1][2]. После Второй мировой войны горячий башмак для установки вспышек получил повсеместное распространение.

Башмак с центральным контактом

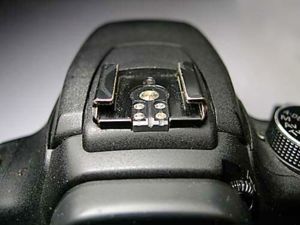

Горячий башмак на DSLR Canon EOS 350D

Как правило, горячий башмак представляет собой металлические «ушки» и расположенный между ними центральный контакт. Разъём снизу вспышки вдвигается в «ушки» на камере, подключаясь к контакту, после чего фиксируется на камере винтовым зажимом. В норме между центральным контактом и ушками электрического контакта нет, но при спуске затвора камера соединяет их между собой, таким образом, замыкая цепь и подавая команду вспышке зажечься.

Дополнительные контакты

Такая схема работы является стандартом и поддерживается большим числом вспышек разных производителей. Однако, помимо центрального контакта, на многих камерах в горячем башмаке есть и дополнительные контакты. Они позволяют обмениваться информацией между камерой и «системной» вспышкой. Это позволяет согласовывать мощность вспышки с параметрами, установленными на камере, передавать в камеру информацию о цветовой температуре импульса, включать подсветку (в том числе невидимую для глаза инфракрасную) автофокуса на вспышке и т. д. Количество, расположение дополнительных контактов и формат передачи информации у каждого производителя камер свои, поэтому «неродная» вспышка, установленная на камеру, получит только информацию от центрального контакта о моменте спуска затвора, а чтобы воспользоваться всеми дополнительными возможностями системной вспышки, необходимо использовать «родные» вспышки от производителя камеры или специально разработанные для этого семейства камер вспышки от третьих производителей.

Башмак Minolta/Konica Minolta/Sony

Горячий башмак на DSLR KM Dynax 7D

Однако не все производители камер используют горячий башмак с центральным контактом. В 1988 году компания Minolta представила зеркальную камеру Maxxum 7000i. На этой камере впервые был представлен новый горячий башмак, который с тех пор устанавливался на все камеры Minolta. После объединения в фирму Konica Minolta, этот башмак использовался и в её разработках, в том числе и в цифровой зеркальной камере Dynax 7D. После продажи фотоподразделения фирме Sony башмак перешёл в наследство ей и был использован в первой DSLR Sony α 100.

Примечания

В Викисловаре есть статья «горячий башмак»

1. ↑ (англ.) http://keppler.popphoto.com/blog/2007/01/shoe_fetish.html
2. ↑ (англ.) http://www.davidrichert.com/univex_mercury.htm
