Циклотрон

Современный циклотрон, используемый для радиационной терапии.

Французский циклотрон, сделанный в Швейцарии в 1937 году

Циклотрон — резонансный циклический ускоритель нерелятивистских тяжёлых заряженных частиц (протонов, ионов), в котором частицы двигаются в постоянном и однородном магнитном поле, а для их ускорения используется высокочастотное электрическое поле неизменной частоты.

Принцип действия

В циклотроне тяжёлые ускоряемые частицы инжектируются в камеру вблизи её центра. После этого они движутся внутри полости двух чуть раздвинутых полуцилиндров (дуантов), помещенных в вакуумную камеру между полюсами сильного электромагнита. Однородное магнитное поле этого электромагнита искривляет траекторию частиц. Ускорение движущихся частиц происходит в тот момент, когда они оказываются в зазоре между дуантами. В этом месте на них действует электрическое поле, создаваемое электрическим генератором высокой частоты, которая совпадает с частотой обращения частиц внутри циклотрона (циклотронной частотой). При не слишком больших (нерелятивистских) скоростях эта частота не зависит от энергии частиц,

$\omega_c = \frac{eH}{mc}$ (в системе СГС),

так что в зазор между дуантами частицы попадают всегда через один и тот же момент времени. Получая каждый раз при этом некоторое приращение скорости, они продолжают своё движение дальше по окружности всё большего радиуса, и траектория их движения образует плоскую раскручивающуюся спираль. На последнем витке этой спирали включается дополнительно отклоняющее поле, и пучок ускоренных частиц выводится наружу.^[1] Поскольку задающее орбиту пучка магнитное поле неизменно, и ускоряющее высокочастотное электрическое поле в процессе ускорения частиц также не меняет параметров, циклотрон может работать в непрерывном режиме: все витки спирали заполнены частицами пучка ионов.

Фокусировка пучка

В горизонтальной плоскости частицы автоматически фокусируются в однородном магнитном поле. В вертикальном направлении фокусировка происходит за счёт неоднородности электрического поля в ускоряющем зазоре^[2]. Действительно, если частица смещена по вертикали из медианной плоскости, то на входе в ускоряющий зазор она испытает толчок в сторону медианной плоскости вертикальной компонентой краевого электрического поля. На выходе толчок будет обратного знака, но меньшей силы, за счёт конечного смещения частицы. На внешнем радиусе циклотрона, где магнитное поле спадает, происходит дополнительная фокусировка по обеим координатам за счёт линейного градиента поля.

Модификации циклотрона

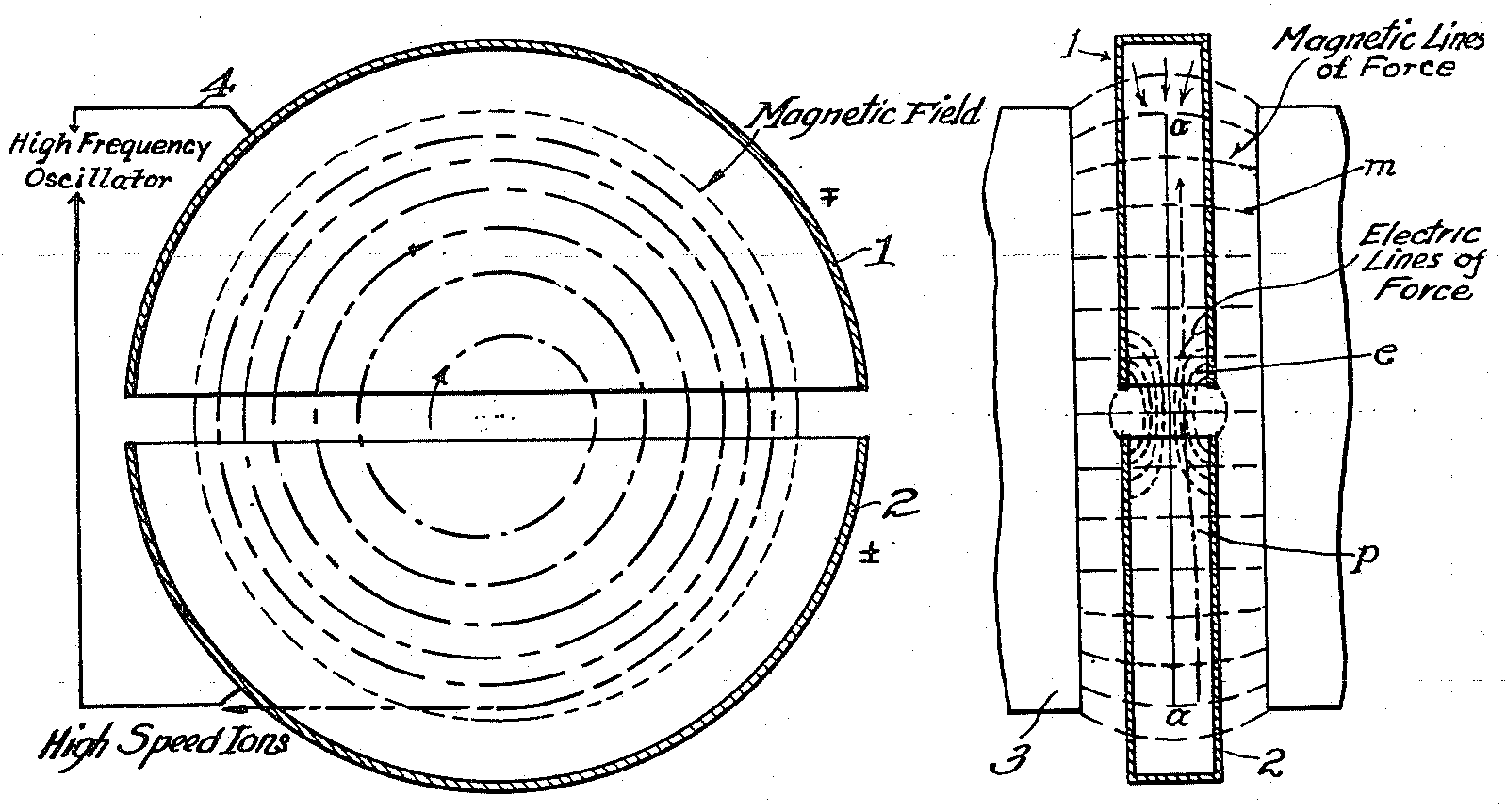

Схема циклотрона из патента Э. Лоуренса 1934 года

Недостатком циклотрона является то, что заряженные частицы в нём не могут быть ускорены до больших энергий, так как для релятивистской частицы частота обращения начинает зависеть от энергии:

$\omega_c = \frac{eH}{mc}\frac{1}{\gamma}$.

С нарушением условия синхронизма частицы приходят в ускоряющий зазор не в правильной фазе и перестают ускоряться. Таким образом, циклотрон существенно ограничен нерелятивистскими энергиями частиц, в обычных циклотронах протоны можно ускорять до 20-25 МэВ. Для ускорения тяжёлых частиц до существенно больших значений энергии (до 1000 МэВ) используют модифицированную установку, изохронный циклотрон. В изохронных циклотронах для сохранения неизменной частоты обращения создаётся неоднородное, нарастающее по радиусу магнитное поле. Другая модификация циклотрона — синхроциклотрон (фазотрон)^[1], в котором частота ускоряющего электрического поля не остаётся постоянной, а уменьшается синхронно с частотой обращения частиц. Однако, понятно, что в отличие от классического циклотрона, который может работать в непрерывном режиме, синхроциклотрон может ускорять пучок только импульсно^[3]. Наконец, самый дальний родственник циклотрона — ускоритель FFAG (Fixed Field Alternate Gradient accelerator). В таком ускорителе магнитное поле не имеет азимутальной симметрии, но в процессе ускорения пучка остаётся постоянным, а частота ускоряющего электрического поля — варьируется^[4]. Таким образом, семейство ускорителей, происходящих от циклотрона выглядит так:

Частота ускоряющего поля\ Магнитное поле	Фиксированная частота (непрерывный пучок)	Изменяемая частота (импульсный пучок)
Однородное поле	Циклотрон	Синхроциклотрон
Периодическое поле	Изохронный циклотрон	FFAG

Некоторые циклотроны

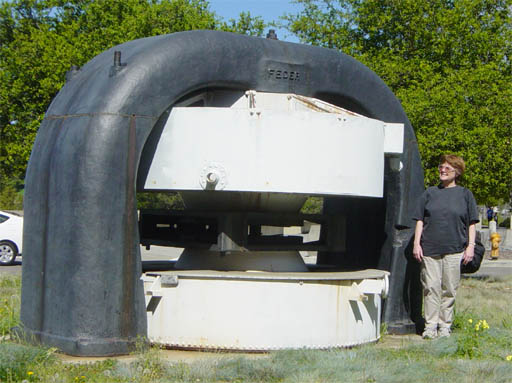

27" циклотрон.

Первый циклотрон был создан в 1930 году американскими физиками Э. Лоуренсом и С. Ливингстоном. Это был маленький ускоритель 4-дюймового диаметра на энергию 80 КэВ, для проверки принципов резонансного ускорения^[5]. В 1931-32 году была создана более серьёзная машина, диаметр циклотрона составил 25 см («11-дюймовый циклотрон»); достигнутая кинетическая энергия протонов в их экспериментах составила 1.2 МэВ.^{[2] [1]}

В 1932 году этими же учёными была создана более крупная машина, размером 69 см (27 дюймов), на энергию протонов 5 МэВ^[6][7]. Эта установка активно использовалась в экспериментах по исследованию ядерных реакций и искусственной радиоактивности.^[1]

Строительство первого в Европе циклотрона (Циклотрон Радиевого института) проходило в Радиевом институте (Ленинград) в период 1932—1937 годов. Начинали работу над проектом учёные Г. А. Гамов (в дальнейшем эмигрировавший в США) и Л. В. Мысовский, в дальнейшем участвовали и другие сотрудники физического отдела института под руководством В. Г. Хлопина. Работы вели Г. А. Гамов, И. В. Курчатов и Л. В. Мысовский, установка создана и запущена в 1937 году.^[8][9]

Крупнейший в мире циклотрон — циклотрон лаборатории TRIUMF в Университете Британской Колумбии, в Ванкувере, Канада. Магнит этого циклотрона, ускоряющего ионы H^- до энергии 500 МэВ, весит 4000 тонн, создаёт поле 4.6кГс. Ускоряющее электрическое ВЧ-поле имеет частоту 23 МГц и амплитуду напряжения 96 кВ. Выпускаемый ток составляет 300 μА. Выпуск осуществляется с помощью обдирки электронов при прохождении через графитовую фольгу.

Примечания

1. ↑ ^{1 2 3 4} Ишханов Б. С., Капитонов И. М., Кэбин Э. И. Циклотрон // Частицы и ядра. Эксперимент. — М.: Издательство МГУ, 2005.
2. ↑ ^{1 2} The Production of High Speed Light Ions Without the Use of High Voltages, Ernest O. Lawrence, M. Stanley Livingston, Phys.Rew., 40, 19, 1932.
3. ↑ Фазотрон ОИЯИ
4. ↑ An Introduction to FFAG Accelerators and Storage Rings, M.K. Craddock, Beam Dynamics Newsletter, No.43, 2007, p.19
5. ↑ Milton Stanley Livingston, A biographical memoir by Ernest D.Courant
6. ↑ The Multiple Acceleration of Ions to Very High Speeds, Ernest O. Lawrence, M. Stanley Livingston, Phys.Rew., 45, 608, 1934.
7. ↑ Циклотрон, Е. О. Лоуренс, Д.Куксей, УФН, (8), 1932.
8. ↑ Мемориал Радиевого института имени В. Г. Хлопина
9. ↑ Радиевый институт имени В. Г. Хлопина. Хронология.
