Никель-металл-гидридный аккумулятор

Никель-металл-гидридные аккумуляторы

Никель-металл-гидридный аккумулятор (Ni-MH) — вторичный химический источник тока, в котором анодом является водородный металлогидридный электрод (обычно гибрид никель-лантан или никель-литий), электролит — гидроксид калия, катод — оксид никеля.

История изобретения

Исследования в области технологии изготовления NiMH аккумуляторов начались в 70-е годы XX века и были предприняты как попытка преодоления недостатков никель-кадмиевых аккумуляторов. Однако, применяемые в то время металл-гидридные соединения были нестабильны, и требуемые характеристики не были достигнуты. В результате процесс разработки NiMH аккумуляторов застопорился. Новые металл-гидридные соединения, достаточно устойчивые для применения в аккумуляторах, были разработаны в 1980. Начиная с конца восьмидесятых годов XX века NiMH аккумуляторы постоянно совершенствовались, главным образом по плотности запасаемой энергии. Их разработчики отмечали, что для NiMH технологии имеется потенциальная возможность достижения ещё более высоких плотностей энергии.

Параметры

• Теоретическая энергоёмкость (Вт·ч/кг): 300 Вт·ч/кг.
• Удельная энергоёмкость: около — 60-72 Вт·ч/кг.
• Удельная энергоплотность (Вт·ч/дм³): около — 150 Вт·ч/дм³.
• ЭДС: 1,25 В.
• Рабочая температура: −60…+55 °C.(-40… +55)
• Срок службы: около 300—500 циклов заряда/разряда.

Описание

Никель-металл-гидридные аккумуляторы форм фактора "Крона", как правило- начальным напряжением 8,4 вольта, постепенно снижает напряжение до 7,2 вольт, а затем, когда энергия аккумулятора будет исчерпана, напряжение быстро снижается. Этот тип аккумуляторов разработан для замены никель-кадмиевых аккумуляторов. Никель-металл-гидридные аккумуляторы имеют примерно на 20 % большую емкость при тех же габаритах, но меньший срок службы — от 200 до 300 циклов заряда/разряда. Саморазряд примерно в 1,5-2 раза выше, чем у никель-кадмиевых аккумуляторов.

NiMH аккумуляторы практически избавлены от «эффекта памяти». Это означает, что заряжать не полностью разряженный аккумулятор можно, если он не хранился больше нескольких дней в таком состоянии. Если же аккумулятор был частично разряжен, а затем не использовался в течение длительного времени (более 30 дней), то перед зарядом его необходимо разрядить.

Экологически безопасны.

Наиболее благоприятный режим работы: заряд небольшим током, 0,1 номинальной ёмкости, время заряда — 15-16 часов (типичная рекомендация производителя).

Хранение

Аккумуляторы нужно хранить полностью заряженными в холодильнике, но не ниже 0 градусов ^[1]. При хранении желательно регулярно (раз в 1-2 месяца) проверять напряжение. Оно не должно падать ниже 1,37 В. Если же напряжение упало, необходимо зарядить аккумуляторы заново. Единственный вид аккумуляторов, которые могут храниться разряженными, — это Ni-Cd аккумуляторы^{[источник не указан 623 дня]}.

NiMH аккумуляторы с низким саморазрядом (LSD NiMH)

Никель-металл-гидридные аккумуляторы с низким саморазрядом (the low self-discharge nickel-metal hydride battery, LSD NiMH), впервые были представлены в ноябре 2005 фирмой Sanyo под торговой маркой Eneloop. Позднее многие мировые производители представили свои LSD NiMH аккумуляторы.

Этот тип аккумуляторов имеет сниженный саморазряд, а значит обладает более длительным сроком хранения по сравнению с обычными NiMH. Аккумуляторы продаются как «готовые к использованию» или «предварительно заряженный» и позиционируются как замена щелочным батарейкам.

По сравнению с обычными аккумуляторами NiMH, LSD NiMH являются наиболее полезными, когда между зарядкой и использованием аккумулятора может пройти более трех недель. Обычные NiMH аккумуляторы теряют до 10% емкости зарядом в течение первых 24 часов после заряда, зетем ток саморазряда стабилизируется на уровне до 0,5% емкости в день. Для LSD NiMH этот параметр как правило находится в диапазоне от 0,04% до 0,1% емкости в день. Производители утверждают, что улучшив электролит и электрод, удалось добиться следующих преимуществ LSD NiMH относительно классической технологии:

1. Длительное сохранение заряда: по истечении 6 месяцев более 90 %, 12 месяцев 85 %, два года 80 % и после трех лет более 75 % заряда.^{[источник не указан 106 дней]}
2. Возможность работать с высокими токами разряда, которые могут на порядок превышать емкость аккумулятора. Из-за этой особенности LSD NiMH очень хорошо справляются с мощными фонарями, фотовспышками, радиоуправляемыми моделями и любыми другими мобильными устройствами, которые требуют отдачи большого тока.
3. Высокий коэффициент устойчивости к морозам. При −20 градусах — потеря номинальной мощности составляет не более 12 %, в то время как лучшие экземпляры обычных Ni-MH АКБ теряют порядка 20-30 %.
4. Лучшее сохранение рабочего напряжения. Многие устройства не имеют драйверов питания и выключаются при падении напряжения, характерного для Ni-MH до 1.1 вольта, а предупреждение низкого питания наступает при 1.205 вольтах.
5. Большее время жизни: по сути в 2-3 раза больше циклов заряда-разряда (до 1500 циклов) и лучше сохраняется емкость на протяжении жизни батареи.

Из недостатков следует отметить сравнительно чуть меньшую емкость. В настоящее время (2012 год) максимально достигнутая паспортная емкость LSD - 2700 mAh^{[источник не указан 119 дней]}.

Тем не менее, при тестировании аккумуляторов Sanyo Eneloop XX с паспортной емкостью 2500mAh (min 2400mAh) оказалось, что все из аккумуляторов партии в 16 штук (сделаны в Японии, проданы в Ю.Корее) имеют емкость даже больше - от 2550 mAh до 2680 mAh. Тестировалось зарядкой LaCrosse BC-9009^{[источник не указан 119 дней]}.

Неполный список аккумуляторов долгого хранения (с низким саморазрядом):

• Prolife от Fujicell
• Ready2Use Accu от Varta
• AccuEvolution от AccuPower
• Hybrid, Platinum, и OPP Pre-Charged от Rayovac
• eneloop от Sanyo
• eniTime от Yuasa
• Infinium от Panasonic
• ReCyko от Gold Peak
• Instant от Vapex
• Hybrio от Uniross
• Cycle Energy от Sony
• MaxE и MaxE Plus от Ansmann
• EnergyOn от NexCell
• ActiveCharge/StayCharged/Pre-Charged/Accu от Duracell
• Pre-Charged от Kodak
• nx-ready от ENIX energies
• Imedion от [[1]]
• Pleomax E-Lock от Samsung
• Centura от Tenergy
• Ecomax от CDR King
• R2G от Lenmar
• LSD ready to use от Turnigy

Другие преимущества NiMH аккумуляторов с низким саморазрядом (LSD NiMH)

Никель-металл-гидридные аккумуляторы с низким саморазрядом обычно имеют значительно более низкое внутреннее сопротивление чем обычные NiMH батареи. Это сказывается весьма положительно в приложениях с высоким токопотреблением:

• Более стабильное напряжение
• Уменьшенное тепловыделение особенно на режимах быстрого заряда/разряда
• Более высокая эффективность
• Способность к высокой импульсной токоотдаче (Пример: зарядка вспышки фотоаппарата происходит быстрее)
• Возможность продолжительной работы в устройствах с низким энергопотреблением (Пример: пульты ДУ, часы.)

Методы заряда

Кривая заряда NiMH аккумулятора

Зарядка производится электрическим током при напряжении на элементе до 1,4 — 1,6 В. Напряжение на полностью заряженном элементе без нагрузки составляет 1,4 В. Напряжение при нагрузке меняется от 1,4 до 0,9 В. Напряжение без нагрузки на полностью разряженном аккумуляторе составляет 1,0 — 1,1 В (дальнейшая разрядка может испортить элемент). Для зарядки аккумулятора используется постоянный или импульсный ток с кратковременными отрицательными импульсами (для восстановления эффекта «памяти», метод «FLEX Negative Pulse Charging» или «Reflex Charging»).

Контроль окончания заряда по изменению напряжения

Одним из методов определения окончания заряда является метод -ΔV. На изображении показан график напряжения на элементе при заряде. Зарядное устройство заряжает аккумулятор постоянным током. После того, как аккумулятор полностью заряжен, напряжение на нём начинает падать. Эффект наблюдается только при достаточно больших токах зарядки (0,5С..1С). Зарядное устройство должно определить это падение и выключить зарядку.

Существует ещё так называемый «inflexion» — метод определения окончания быстрой зарядки. Суть метода заключается в том, что анализируется не максимум напряжения на аккумуляторе, а максимум производной напряжения по времени. То есть быстрая зарядка прекратится в тот момент, когда скорость роста напряжения будет максимальной. Это позволяет завершить фазу быстрой зарядки раньше, когда температура аккумулятора еще не успела значительно подняться. Однако метод требует измерения напряжения с большей точностью и некоторых математических вычислений (вычисления производной и цифровой фильтрации полученного значения).

Контроль окончания заряда по изменению температуры

При зарядке элемента постоянным током бóльшая часть электрической энергии преобразуется в химическую энергию. Когда аккумулятор полностью заряжен, то подводимая электрическая энергия будет преобразовываться в тепло. При достаточно большом зарядном токе можно определить окончание заряда по резкому увеличению температуры элемента, установив датчик температуры аккумулятора. Максимальная допустимая температура аккумулятора 60°С.

Области применения

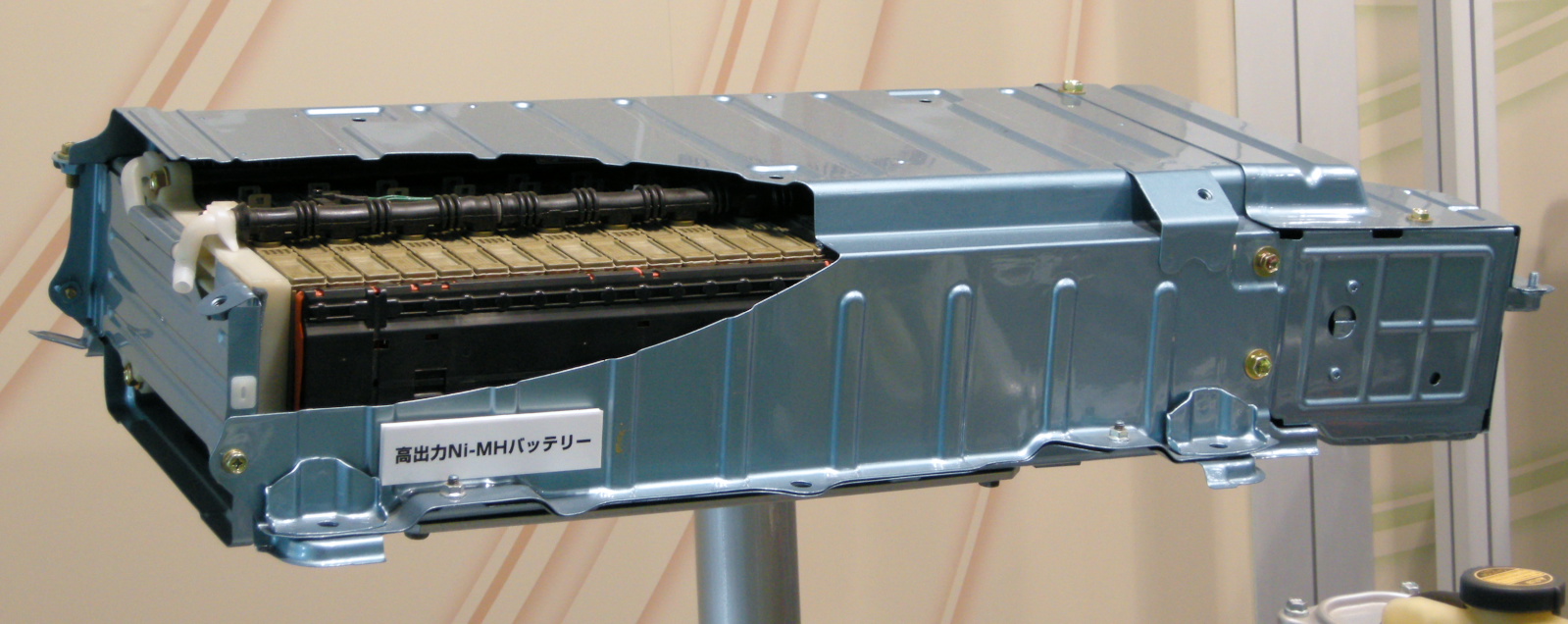

Ni-MH аккумулятор автомобиля Toyota NHW20 Prius

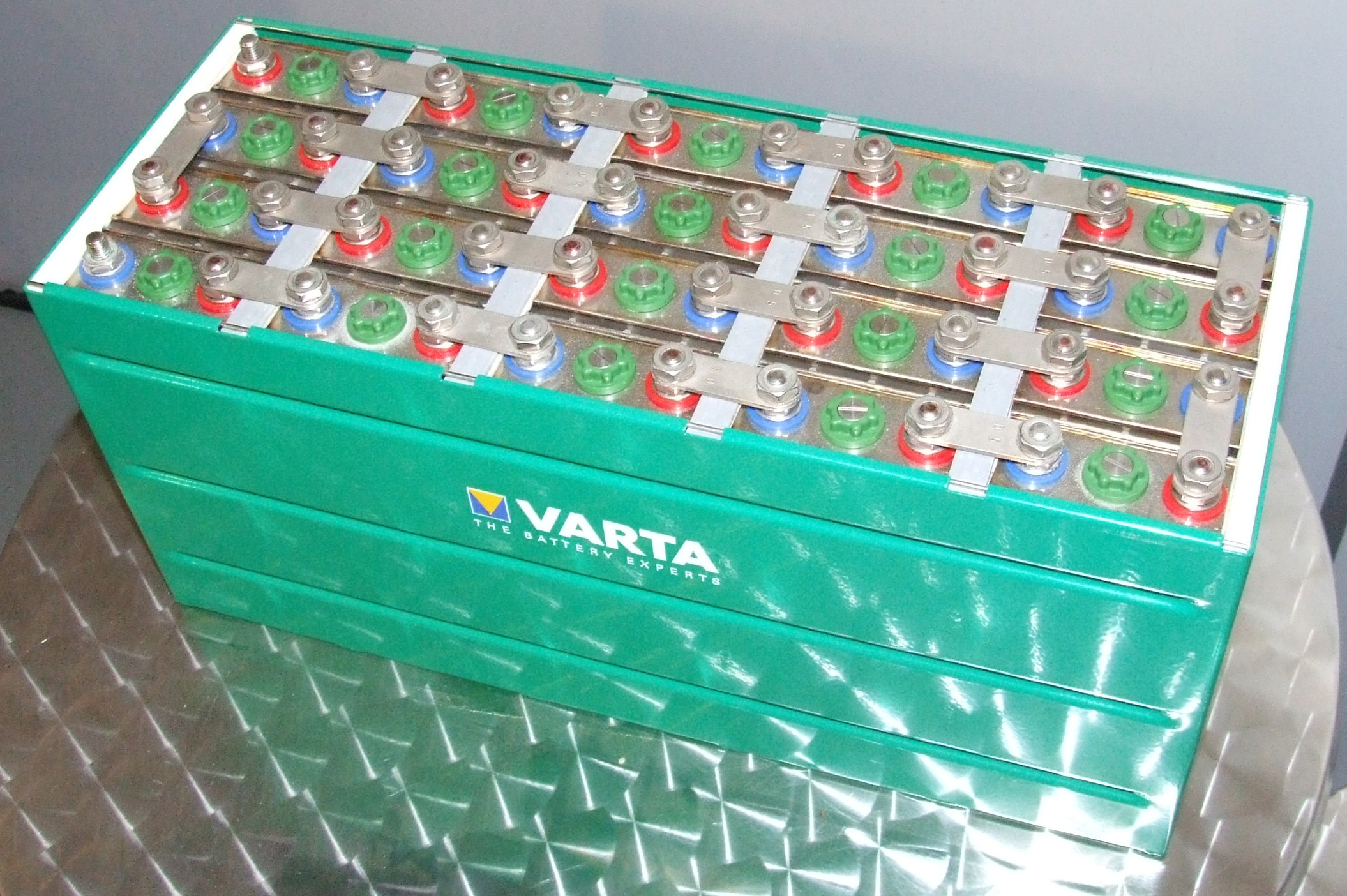

Аккумулятор фирмы Varta, «Museum Autovision», Altlußheim

Замена стандартного гальванического элемента, электромобили, дефибрилляторы, ракетно-космическая техника, системы автономного энергоснабжения, радиоаппаратура, осветительная техника.

Выбор емкости аккумуляторов

При использовании NiMH аккумуляторов далеко не всегда следует гнаться за большой ёмкостью. Чем более ёмкий аккумулятор, тем выше (при прочих равных условиях) его ток саморазряда. Для примера рассмотрим аккумуляторы ёмкостью 2500 мАч и 1900 мАч. Полностью заряженные и не используемые в течение, например, месячного срока аккумуляторы потеряют часть своей электрической ёмкости вследствие саморазряда. Более ёмкий аккумулятор будет терять заряд значительно быстрее, чем менее ёмкий. Таким образом по прошествии, например, месяца аккумуляторы будут иметь примерно равный заряд, а по прошествии ещё большего времени изначально более ёмкий аккумулятор будет содержать меньший заряд.

С практической точки зрения аккумуляторы высокой ёмкости (1500—3000 мАч для AA-батарей) есть смысл использовать в устройствах с высоким потреблением энергии в течение короткого времени и без предварительного хранения. Например:

• В плеере;
• В радиоуправляемых моделях;
• В фотоаппарате — для увеличения количества снимков, сделанных в относительно короткий промежуток времени;
• В прочих устройствах, в которых заряд будет выработан за относительно короткий срок.

Аккумуляторы же низкой ёмкости (300—1000 мАч для AA-батарей) скорее подойдут для следующих случаев:

• Когда использование заряда начинается не сразу после зарядки, а по прошествии значительного времени;
• Для периодического использования в устройствах (ручные фонари, GPS-навигаторы, игрушки, рации);
• Для длительного использования в устройстве с умеренным энергопотреблением.

Производители

Никель-металл-гидридные аккумуляторы производятся разными фирмами, в том числе:

• GP
• Camelion
• Philips
• Varta
• Sanyo
• TDK
• Energizer
• Sony
• Panasonic
• Duracell
• Lenmar
• Наша сила
• НИАИ ИСТОЧНИК
• Космос

См. также

• Зарядное устройство
• Никель-кадмиевый аккумулятор (NiCd)
• Литий-ионный аккумулятор (Li-Ion)
• Литий-полимерный аккумулятор
• Литий-железо-фосфатный аккумулятор
• Нанопроводниковый аккумулятор
• Электрический аккумулятор
• Батарейка
• Батарейка AA
• Батарейка AAA

Литература

• Хрусталёв Д. А. Аккумуляторы. М: Изумруд, 2003.
