Старт (радиоконструктор)

Старт (радиоконструктор)

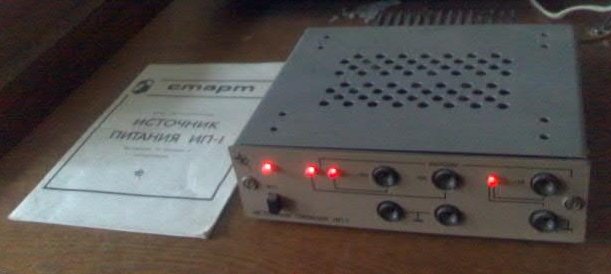

Радиоконструктор «Старт. Источник питания ИП-1» в собранном виде.

«Старт» — серия советских радиоконструкторов, выпускавшихся с 1970 года рядом предприятий. Большинство моделей этих конструкторов, за небольшим рядом исключений, производил Каменец-Подольский завод «Электроприбор» (их можно отличить по коробке с красной либо оранжевой наклейкой, на которой изображён стереокомплекс с катушечным магнитофоном). Первый набор серии номера модели не имеет, а всем остальным, за исключением моделей ИП-1, ЧЦ-1, ПНЧ-1, ГЗЧ-1, И-1, ИП-2 и «УНЧ 20 Вт оконечный», присвоены четырёхзначные номера, начинающиеся с цифры 7 (кроме моделей 1202 и 2103). Основная тематика радиоконструкторов — звукотехника, цветомузыка, цифровая техника, источники питания, несложная автоматика.

В комплект большинства радиоконструкторов серии входят радиоэлементы, плата и руководство по эксплуатации. Корпус и силовой трансформатор требуется приобретать или изготавливать отдельно (это сделано для снижения стоимости набора). Имеются в серии, впрочем, и полностью укомплектованные наборы.

Конструкции, изготовленные из наборов серии «Старт», при грамотной и качественной сборке отличаются высокой надёжностью, среди них есть немало сохранившихся до наших дней в рабочем состоянии.

Содержание

Модели

Существование которых подтверждено

Ниже перечислены известные модели радиоконструкторов серии «Старт»:

  • Без номера (1970) — набор для сборки множества конструкций (аналогично электроконструктору, но с использованием радиоделатей);
  • Старт 1202 (1978) — тонарм;
  • Старт 2103 (1981) — УМЗЧ на 20 Вт;
  • Старт 7173 (1984) — предварительный УНЧ;
  • Старт 7174 (1984) — индикатор уровня на светодиодах, 4 позиции;
  • Старт 7175 (1984) — усилитель воспроизведения для стереомагнитофона;
  • Старт 7176 (1985) — часы на ИМС К145ИК1901 с БП, но без корпуса и будильника;
  • Старт 7199 (1985) — двухканальный индикатор уровня на ВЛИ (аналогичный имеющимся во многих стационарных магнитофонах);
  • Старт 7216 (1987) — имитатор голоса птицы;
  • Старт 7217 (1987) — генератор стирания и подмагничивания;
  • Старт 7218 (1988) — функциональный генератор;
  • Старт 7219 (1988) — нестабилизированный БП мощностью 70 Вт;
  • Старт 7239 (1988) — устройство защиты громкоговорителя;
  • Старт 7240 (1989) — УМЗЧ на двух ИМС К174УН7;
  • Старт 7225 (1990) — светодинамическая установка типа «бегущие огни» на 6 каналов;
  • Старт 7252 (1990) — переговорное устройство;
  • Старт 7231 — часы на ИМС К145ИК1901, в отличие от модели 7176, укомплектованные корпусом и оборудованные будильником;
  • Старт 7223 — цветомузыкальная установка;
  • Старт 7229 — радиоприёмник «Киев-4»;
  • Старт 7213 — «эмулятор переменного сопротивления», состоящий из галетного переключателя и набора постоянных сопротивлений. Предназначен для использования в составе высококачественной аппаратуры, где нежелателен шорох, возникающий в классических переменных сопротивлениях;
  • Старт 7250 — микропроцессорная игра серии «Электроника». Конструктор укомплектован корпусом, полностью собранной платой и двумя индикаторами с сюжетами игр «Квака-задавака» (ИМ-33) и «Кот-рыболов» (ИМ-32);
  • Старт. УНЧ 20 Вт оконечный — усилитель мощности звуковой частоты, рассчитанный на работу с внешним предусилителем;
  • Старт. Источник питания ИП-1 — лабораторный стабилизированный источник питания на два напряжения (одно однополярное и одно двуполярное), корпус и трансформатор входят в комплект;
  • Старт. Частотомер цифровой ЧЦ-1 — частотомер с индикатором АЛС318.

Существование которых не подтверждено

Ниже перечислены модели радиоконструкторов серии «Старт», существование которых не подтверждено, но которые упомянуты в руководстве по эксплуатации набора «Старт. Источник питания ИП-1»:

  • Старт. Преобразователь напряжение-частота ПНЧ-1;
  • Старт. Генератор сигналов звуковой частоты ГЗЧ-1;
  • Старт. Измеритель RLC И-1;
  • Старт. Источник питания с логическим пробником ИП-2.

Меры безопасности

В ходе сборки радиоконструкторов, а также налаживания и эксплуатации собранных из них конструкций необходимо соблюдать обычные меры безопасности при работе с электроустановками напряжением до 1000 В.

Интересные факты

  • В упаковочную тару некоторых конструкторов серии, помимо руководств по эксплуатации, вложены небольшие, размером чуть крупнее почтовой марки, кусочки бумаги, на которых отпечатана машинописным шрифтом фраза «Занятие детей техническим творчеством отвлечёт их от игры с огнём»;
  • Радиоконструкторы «Юниор-1» и «Юниор-2» представляют собой, по сути, модернизированные варианты радиоконструктора «Старт-7240», отличающиеся от него лишь наличием в комплекте поставки корпуса и акустических систем. Блоком питания либо деталями для его изготовления оба набора, аналогично оригиналу, не укомплектованы.
