Chain Home

Chain Home
Chain Home
AMES Type 1
Marconi Tower at Sunset.jpg
Основная информация
Тип РЛС
Страна Flag of the United Kingdom.svg Великобритания
Начало производства 1935
Параметры
Диапазон частот 20-30 МГц
Частота импульсов 25 Гц
Длительность импульса 10-15 мкс
Макс. дальность 200км
Пиковая мощность 200(800) кВт
Точность по азимуту 2°
Дальность обнаружения самолётов РЛС Chain Home и Chain Home Low

Чейн Хоум (англ. Chain Home) или AMES Type 1 (Air Ministry Experimental Station — Воздушного министерства опытная станция тип 1) — радиолокационные станции, расположенные вдоль побережья Британских островов. Внесли значительный вклад в оборону Великобритании от воздушных атак на европейском театре боевых действий Второй мировой войны, в особенности во время битвы за Британию. Для обнаружения низколетящих самолётов радиолокаторы Chain Home использовались совместно с построенными позднее РЛС Chain Home Low (AMES Type 2).

Содержание

Создание

28 января 1935 года Уотсон-Уотт (Watson-Watt) в докладе Министерству Авиации Великобритании обосновал возможность раннего предупреждения о воздушном нападении посредством обнаружения самолётов противника с помощью радиоволн. А в ходе опыта 26 февраля того же года, впервые в Великобритании, при помощи радиоволн был обнаружен летящий самолёт. По результатам эксперимента, для дальнейших работ в области радиолокации было выделено 12300 фунтов стерлингов. Была построена опытная РЛС, обнаружавшая летом 1935 года воздушную цель на дальности до 60 км. В сентябре принято решение о серийном производстве Chain Home[1].

С декабря 1935 года начали работу первые 5 радиолокационных станций, установленных на восточном побережье Британии. Летом 1938 сеть защиты Великобритании от воздушного нападения состояла из 20 РЛС[2]. В дальнейшем их количество было увеличено, а с 1939 года начинают устанавливаться радиолокаторы Chain Home Low, работающие на более высокой частоте и способные обнаружить низколетящие самолёты, с 1943 года — Chain Home Extra Low. Эти РЛС работали совместно с Chain Home[3].

Описание

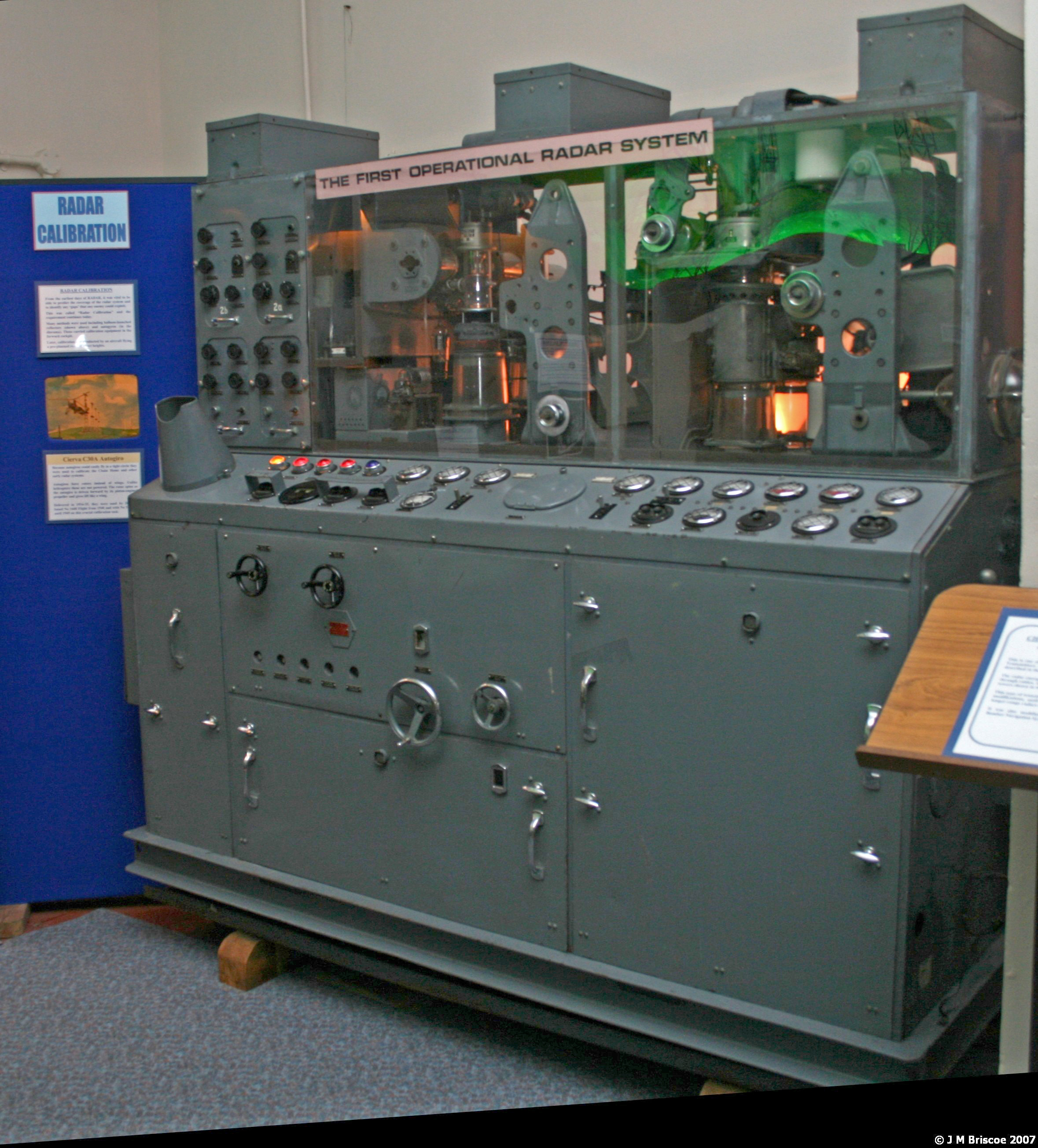

J M Briscoe24 07 200713 07 40IMG2106 CH TX.JPG

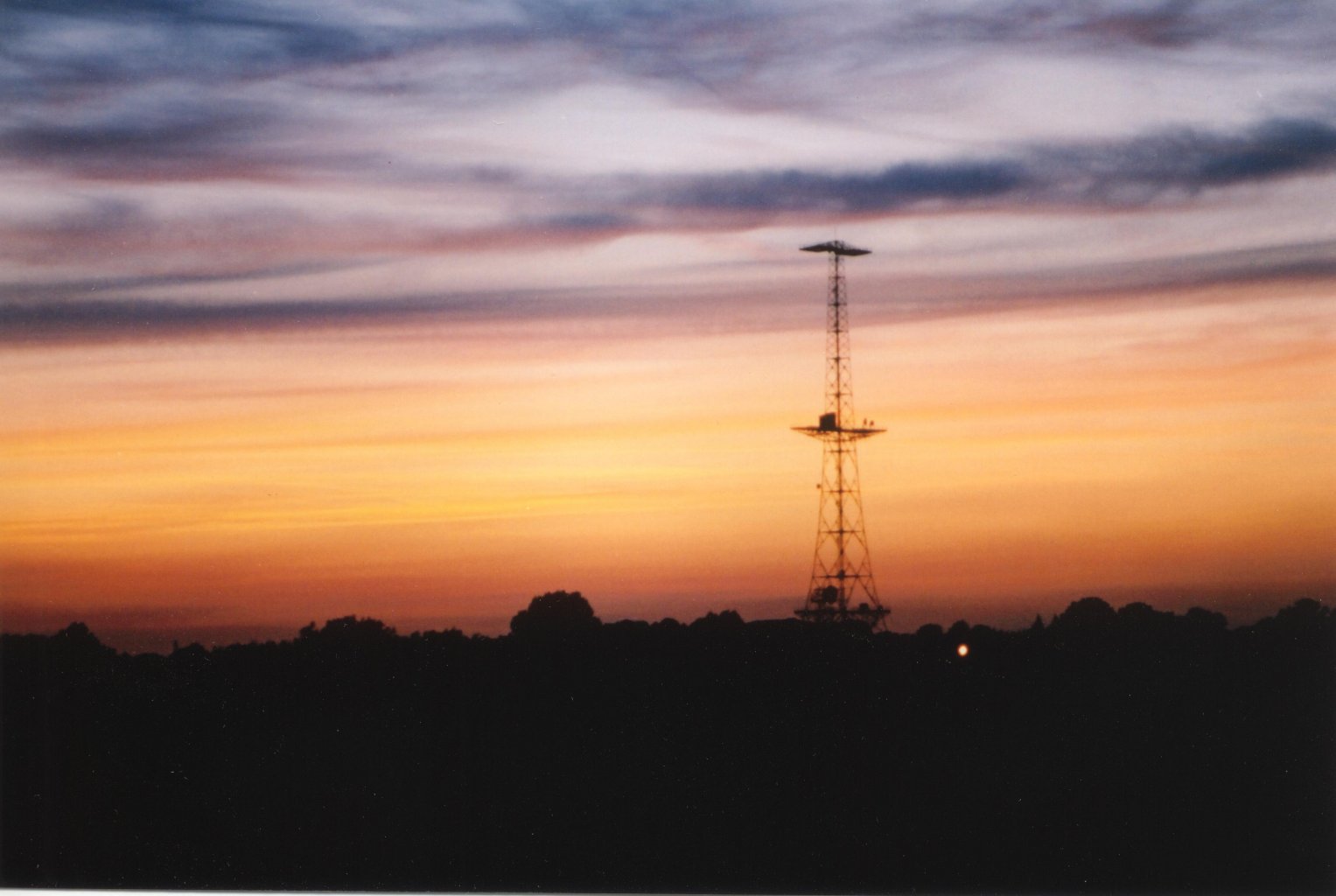

Радиолокаторы работали на частотах 20-30 МГц (длина волны 10-13 м). Мощность импульса была вначале 200 кВт, позже её увеличили до 800 кВт. Передающая антенна состоявшая из горизонтальных вибраторов и рефлекторов подвешивалась на металлических мачтах высотой 115 м. Антенна была неподвижной и имела широкую диаграмму направленности — самолёт мог быть обнаружен в секторе 120°. Приёмные антенны размещались на 80 метровых деревянных вышках. Они состояли из двух скрещённых вибраторов для определения азимута и двух расположенных на разных высотах вибраторов для измерения углов места[4].

В результате сравнения амплитуды отражённого от самолёта сигнала на верхнем и нижнем вибраторах определялся угол места, то есть высота полёта воздушной цели. Сигналы принимались, как отражённые непосредственно от самолёта, так и дополнительно отражённые от поверхности моря. Высота самолёта, находящегося на расстоянии 100 км от РЛС определялась с точностью до 500 м[5]. Для проверки верной работы по определению угла места и азимута РЛС часто требовалась калибровка. Задние и боковые лепестки излучения вызывали отражения от гор и самолётов вне рабочей зоны радиолокатора. Станция не могла обнаружить низколетящие самолёты. Обнаруженные самолёты отображались на экране электронно-лучевой трубки с горизонтальной развёрткой[6].

Использованная литература и источники

  1. ↑ Brown, Louis A Radar History of World War II . Technical and Military Imperatives. — Bristol: Institute of Physics Publishing, 1999. — С. 51-53. — ISBN 0-7503-0659-9
  2. ↑ Наземные американские и английские радиолокационные станции. — Москва: Военное издательство министерства вооружённых сил союза ССР, 1947. — С. 5.
  3. ↑ http://www.radarpages.co.uk/mob/ch/chainhome.htm The Chain Home radar system (англ.)
  4. ↑ Наземные американские и английские радиолокационные станции. — Москва: Военное издательство министерства вооружённых сил союза ССР, 1947. — С. 5-6.
  5. ↑ Малов Η. Η. Радар // Успехи физических наук : журнал. — Государственное издательство технико-теоретической литературы, 1946. — № май. — С. 11.
  6. ↑ Наземные американские и английские радиолокационные станции. — Москва: Военное издательство министерства вооружённых сил союза ССР, 1947. — С. 6-9.

Литература

  • Brown, Louis A Radar History of World War II . Technical and Military Imperatives. — Bristol: Institute of Physics Publishing, 1999. — ISBN 0-7503-0659-9
  • Наземные американские и английские радиолокационные станции. — Москва: Военное издательство министерства вооружённых сил союза ССР, 1947.

Ссылки

The Chain Home radar system (англ.). Архивировано из первоисточника 26 мая 2012.
