Телеграфный ключ

Телеграфный ключ
Телеграфный ключ классической конструкции («вертикальный», он же «молоток», «клоподав» и т. п.)

Телеграфный ключ — обобщающий термин для любого переключающего устройства, используемого в основном для передачи знаков азбуки Морзе. Подобные ключи используются для всех видов ручной телеграфии, например — в электрическом телеграфе и радиотелеграфии.

Содержание

Разновидности

Механические ключи

Барельеф на здании главного почтамта в Ольденбурге

Традиционный телеграфный ключ (ключ Морзе) представляет собой подпружиненное коромысло, качающееся в вертикальной плоскости, установленное на достаточно устойчивом основании. Нажимая на конец коромысла, оператор замыкает единственный электрический контакт. Натяжение пружины и ход коромысла (зазор контактной группы) регулируются, чтобы обеспечить оператору комфортную работу. Реже встречаются образцы с горизонтальным движением коромысла. Есть ключи, в которых контакты работают одновременно и на замыкание, и на размыкание цепи.

Умение работать на механическом ключе считается базовым навыком для радиооператора независимо от того, насколько часто он будет им пользоваться на практике.

Полуавтоматические ключи

Полуавтоматический механический ключ фирмы Vibroplex

Полуавтоматический механический телеграфный ключ изобрел Хорейс Г. Мартин в 1890 году, а в 1904 получил патент на это изобретение. [1] В этом ключе коромысло манипулятора качается в горизонтальной плоскости в обе стороны. Нажимая коромысло влево, оператор вручную передает тире. При нажатии вправо запускается маятниковый механизм, который автоматически формирует последовательность точек; когда оператор отпускает коромысло, передача точек прекращается. Темп формирования точек регулируется перемещением грузика на маятнике. Такие ключи, известные под названием «виброплекс» (по наименованию первой фирмы, выпустившей их на рынок), и другие подобные конструкции были широко распространены в первой половине XX в., затем их в основном вытеснили электронные ключи. В жаргоне радистов механический полуавтомат называется bug (англ. жук), так как на логотипе фирмы «Виброплекс» изображен жук.
Известны также механические ключи, автоматически отрабатывающие не только точки, но и тире.[2]

Электронный ключ со встроенным манипулятором

Электронные полуавтоматические ключи управляются двумя контактами. При замыкании одного из них электронная схема формирует серию точек, при замыкании другого — серию тире. Электронный ключ позволяет легко регулировать темп передачи, соотношение длительности посылок и пауз и выдерживать их с большой точностью. Современные электронные ключи, построенные на микроконтроллерах, часто снабжаются дополнительными функциями, например, встроенной памятью, которая позволяет автоматически передавать несколько заранее записанных последовательностей символов, дисплеем, иногда даже совмещаются с устройством распознавания телеграфного кода. В последнее время приобрели популярность так называемые «ямбические» ключи. Если одновременно замкнуть оба управляющих контакта такого ключа, он начинает формировать последовательность «точка-тире-точка-тире…» (или «тире-точка-тире-точка…», в зависимости от настройки). Это удобно при передаче некоторых знаков азбуки Морзе и позволяет оператору делать меньше движений. Естественно, чтобы использовать такую возможность, нужен манипулятор (см. ниже), позволяющий замкнуть сразу два контакта.[3][4][5]
Многие современные промышленные передатчики и трансиверы уже содержат встроенный электронный ключ, так что к ним достаточно подключить подходящий манипулятор[6][7][8][9].
Следует отметить особенность английской терминологии: если любой механический ключ называется key, то электронный (только электронная схема, без манипулятора) — keyer.

Автоматические ключи

Манипуляторы электронного ключа

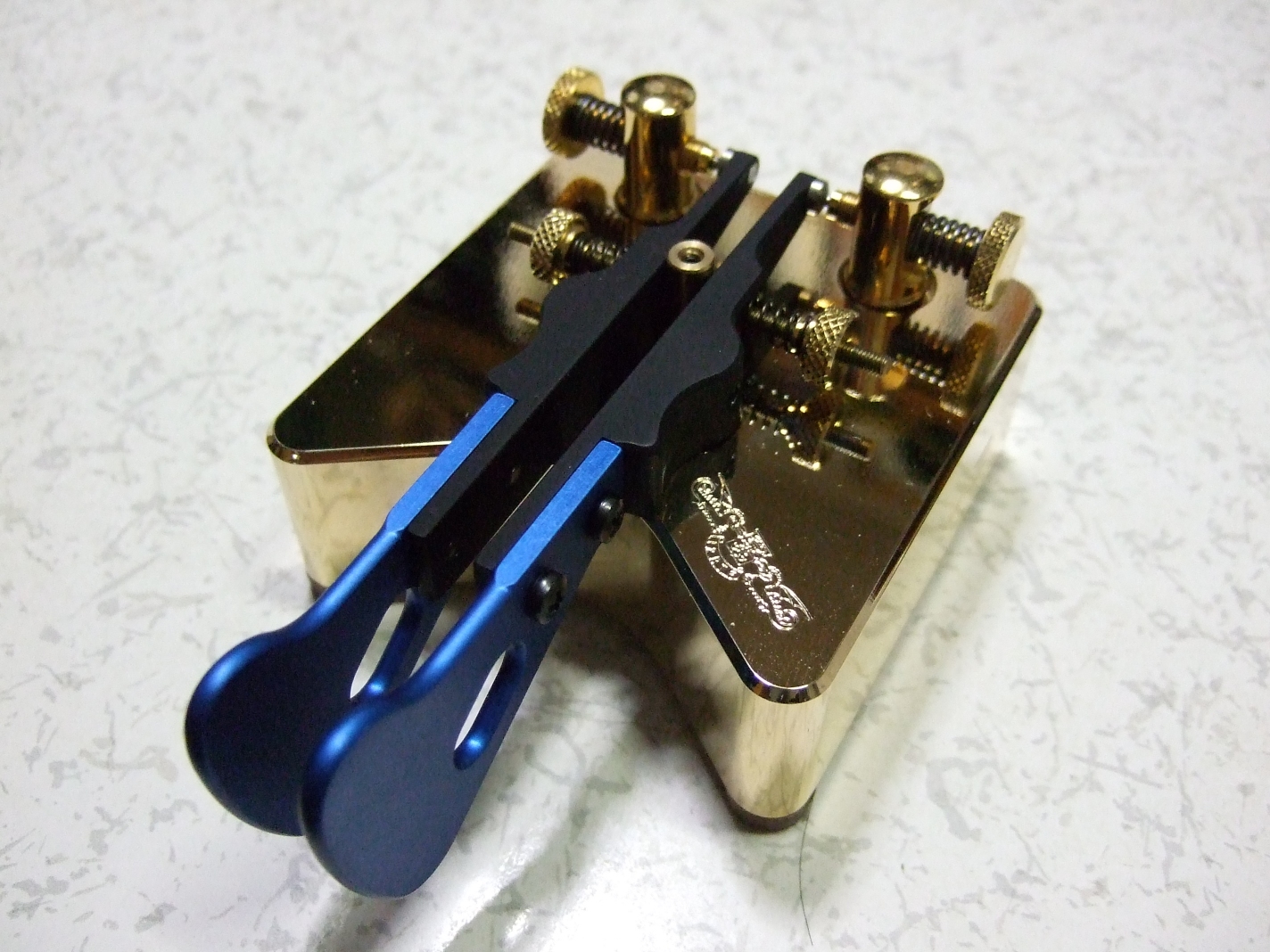

Двухрычажный манипулятор для электронного «ямбического» ключа

См. также

Литература

Ссылки

Примечания
