Неуправляемая авиационная ракета R4M
R4M AT version.jpg

R4M (здесь Rнем. Rakete, 4 — масса снаряженной ракеты в кг, а Мнем. Minenkopf (с фугасной боевой частью)) — неуправляемая авиационная ракета класса «воздух-воздух». Разработана в Германии в конце Второй мировой войны и использовалась вплоть до её окончания. Выпускалась фирмой «Curt Heber Maschinen-Apparate-Fabrik» в г. Остероде (Гарц). После войны ракета R4M послужила прототипом при создании ряда аналогичных ракет в США и [СССР].

Содержание

Разработка

После начальной стадии опытных работ Рейхсминистерство авиации в сентябре 1944 года поручило двум фирмам DWM (нем. Deutsche Waffen- und Munitionsfabriken) в г. Любек и «Curt Heber Maschinen-Apparate-Fabrik» в г. Остероде (Гарц) разработку неуправляемой авиационной ракеты (НАР) со складывающимся хвостовым оперением для поражения бомбардировщиков. Контракт был выполнен к февралю 1945 года[1].

Конструкция

Конструктивно ракета состояла из трех основных частей:

  • Боевой части, оснащенной взрывателем,
  • Твердотопливного ракетного двигателя и
  • Стабилизатора с раскрывающимся в полёте оперением.

Боевая часть

Новой, не имевшей на тот период аналогов, являлась фугасная боевая часть ракеты, рассчитана на прямое попадание, в отличие от осколочных снарядов крупнокалиберной зенитной артиллерии, поражавших цель осколками при наличии промахов. Требованиями технического задания Министерства авиации RLM установливалась масса разрывного заряда боевой части 500 г. По немецким данным, заряд массой, как минимум, 350 г, был достаточным для поражения бомбардировщика типа В-17. Боевая часть конической формы выполнена глубокой вытяжкой из тонколистовой стали толщиной 0,8 мм. Для снаряжения боевой части использовалось взрывчатое вещество марки HTA-41 (40 % гексоген-45 % ТНТ-15 % алюминиевая пудра). Выбор указанного состава обусловлен его повышенным фугасным действием. Взрыватель головной ударного действия, устанавливался на резьбовом соединении. Поскольку существовало стремление обеспечить подрыв боевой части и при наличии промахов, в разработке находился неконтактный взрыватель[1].

Ракетный двигатель

Камера сгорания двигателя представляла стальной цилиндр с толщиной стенки 2,5 мм, длина камеры сгорания 375 мм, внутренний диаметр 45 мм. К ней приварено сопло с внутренним диаметром 13 мм. В камере размещался литой заряд твердого топлива на основе дигликолевого пороха массой 0,815 кг. Максимальной давление в камере составляло 180 кг/ кв. см. Заряд сообщал ракете R4M максимальнуто скорость в 550 м/с через 0,8 с после пуска, чему соответствовала дистанция порядка 200 м[1].

Применение

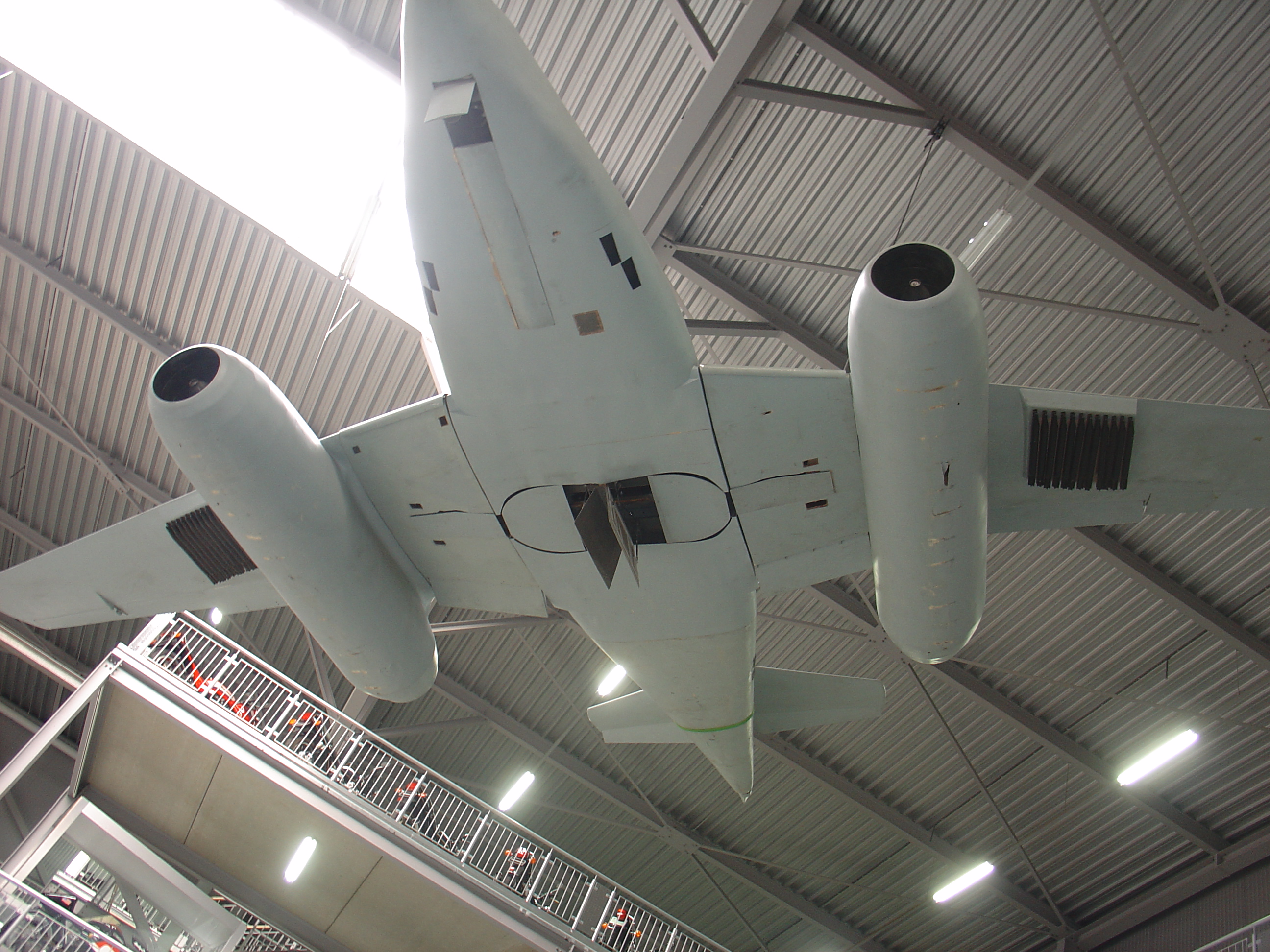

Подкрыльевая установка ракет R4M «батареей» на самолете Me 262 , выставленном в Музее техники им. Шпеера Technikmuseum Speyer, Германия

Ракета R4M предназначалась для уничтожения тяжёлых бомбардировщиков противника, таких как B-17 и B-24. Данными ракетами оснащались самолёты Me 262 и Fw 190. Пуск ракет производится из подкрыльевых узлов подвески, у истребителя Me 262 удалось разместить до 24 ракет R4M. К апрелю 1945 года таких оснащённых самолётов насчитывалось 60 машин (шесть из них несли 48 ракет, установленных в два яруса).

Серийное производство

В начале 1945 года ВВС Германии заказали 25000 ракет R4M. Реально было произведено до 12 тыс. экземпляров, но в авиационные части попало только ограниченное количество этих ракет. В ходе боев с их применением всего было выпущено около 2500 ракет[источник не указан 291 день]. Как указывалось в сохранившихся отчётах в большинстве своем с хорошими результатами. Именно использование немцами этих ракет послужило мощным толчком в развитии неуправляемых ракет на Западе.

Наработанные в Германии конструкторские решения и технология производства стали основой для разработки послевоенной американской 70-мм НАР «Майти Маус» (англ. Mk 4/Mk 40 Folding-Fin Aerial Rocket). Указанная ракета принята на вооружение ВВС США в 1949 году, оснащалась неконтактным радиовзрывателем, масса снаряжении боевой части составляла 450 г., дальность стрельбы — более 2 км. R4M также послужила основой при разработке 80-мм НАР фирмы «Испано-Сюиза» (Швейцария), оснащенной неконтактным взрывателем.

Немецкая схема блока стабилизации разработанного для этой ракеты оказалась настолько удачной, что по настоящее время (начало 21 века) ракетостроители всех стран в конструкциях подавляющего большинства НАР используют ее, внося порой незначительные доработки.

ТТХ

  • Диаметр корпуса, мм 55
  • Длина ракеты, мм 812
  • Максимальная дальность пуска 1500 м
  • Полная масса ракеты, кг 3,85
  • эффективная дальность огня 600—1000 м
  • Максимальная тяга двигателя, кгс 245
  • Время работы РДТТ, с 0,75
  • Масса снаряжения БЧ, кг 0,520
  • Тип БЧ — фугасная, взрыватель контактного действия с задержкой подрыва

На курсе ракету удерживали 8 раскрывающихся стабилизаторов размахом 242 мм.

Модификации ракеты R4M

На переднем плане НАР Panzerblitz 3 для поражения наземных бронированных целей

На основе R4M были разработаны две ракеты для поражения бронированных наземных целей Panzerblitz 2 и Panzerblitz 3. При создании ракеты Panzerblitz 2 фугасная боевая часть была заменена надкалиберной кумулятивной боевой частью диаметром 130 мм, бронепробитие которой составляло 180 мм стальной брони. Из за увеличенных размеров боевой части ракеты Panzerblitz 2, максимальная скорость ракеты составляла 370 м/с. Для преодоления этого недостатка фирма Deutsche Waffen- und Munitionsfabriken разработала ракету Panzerblitz 3, боевая часть которой представляла модифицированный вариант 75-мм кумулятивного снаряда 75-mm-HL.Gr.43. Скорость ракеты была увеличена до 570 м/с, величина бронепробития составляла 160 мм стальной брони по нормали. Всего было изготовлено несколько образцов ракеты. Двигатель (РДТТ) и хвостовое оперение всех трех ракет были однотипными.

Примечания

  1. 1 2 3 The DWM Research Establishment, Lubeck.-In: Simon L.E. German Scienfic Establishments. Mapleton House, N.Y. 1947, pp. 59-62
